单兵波形的介绍

11小时前浏览0

一、引言

现代战争中，单兵通信如坚韧纽带，连接战士，关乎战争胜负。瞬息万变的战场，单兵需实时精准通信，其作为作战 “耳目”，助战士把握战机。单兵波形作为核心技术，决定通信质量、效率与可靠性，要突破地形、电磁干扰等阻碍，满足多样作战需求。故而，研究国际单兵波形及其关键技术，对提升军队战斗力与维护国家安全意义重大。

二、常见国际单兵波形巡礼

（一）SRW 波形：美军先锋

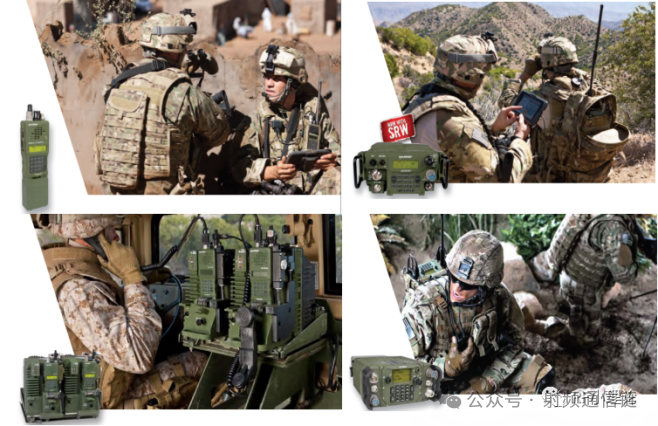

SRW 波形由美军专为单兵通信打造。它自组网能力卓越，能迅速构建局部通信网络，助士兵高效协同作战。数据传输速率高达 100Mbps，可快速稳定传输多种信息。工作频段覆盖 225 - 450MHz 和 L 频段（1350 - 1440MHz），能灵活切换。具备 LPI/LPD 和抗干扰功能，保障通信安全可靠，广泛应用于 AN/PRC - 154 步兵电台。

（二）STNW - 2 波形：哈里斯的杰作

STNW - 2 波形由哈里斯公司开发，用于特高频和 L 频段，是单兵时分多址网络波形。点对点通信距离 2 - 3 公里，同一网络可支持 60 部电台同时工作。数据传输速率 2 - 3Mbps，适配 RF - 7850S 电台，提供高效稳定通信服务。

（三）GeoMux 波形：功能集成典范

GeoMux 波形融合 Mux 和 SuperMux 优点，数据传输速度 100Kbps，满足基本数据传输。特色是多业务支持，能同时传输语音、数据和位置报告信息，广泛应用于 PR4G 系列电台，保障复杂环境通信。

（四）MN - MIMO 波形：网络构建强者

MN - MIMO 波形由 Silvus Technologies 公司开发，多节点多输入多输出，构建自形成和自适应网状网络能力强。数据传输速率 100Mbps，可连接超 550 个节点，具备 LPI/LPD 和抗干扰功能，应用于 DOCK StreamCaster 系列战术网络系统，保障多节点高速稳定通信。

（五）SquadNet 波形：步兵通信利器

SquadNet 波形由 Thales 公司专为步兵打造，提供坚固可靠语音通信。最大点对点范围 2.5 公里，支持自动中继拓展通信距离。工作频段 430 - 470MHz 和 865 - 880MHz，适应不同电磁环境，具备多业务支持功能，能发送目标、文本和图片。

三、国际单兵波形关键技术剖析

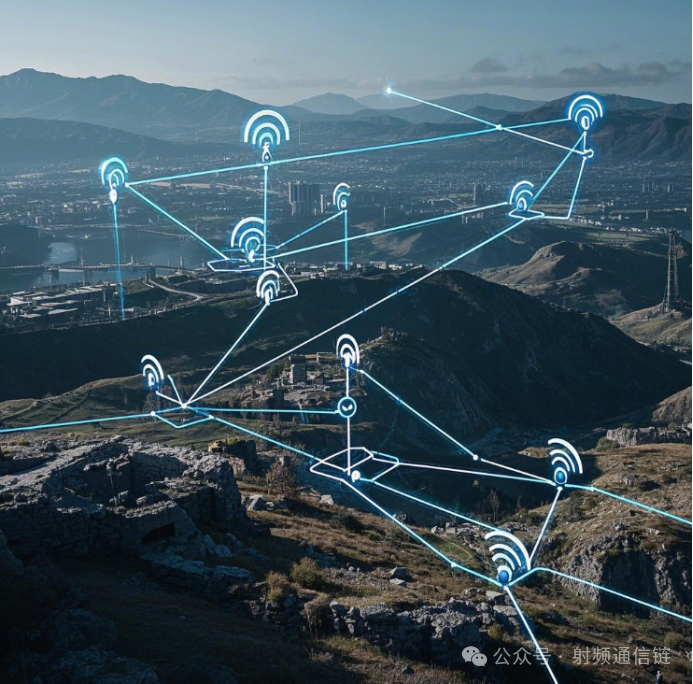

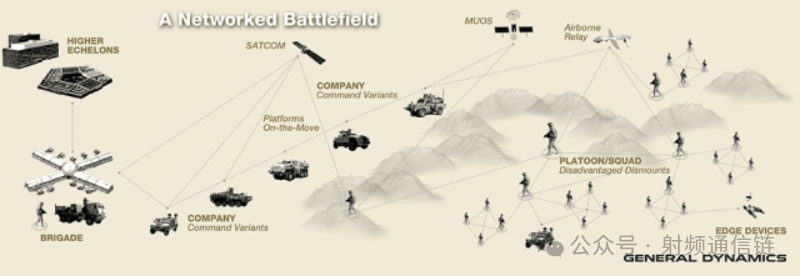

（一）自组网技术：战场网络的基石

自组网技术能依战场局势和士兵需求，快速搭建灵活通信网络。在复杂环境中，即便部分节点受损，网络也能自动调整，确保信息畅通，提升作战协同性。

（二）高数据速率传输技术：信息的高速通道

采用高阶调制等复杂高效调制方式及 MIMO 技术提升数据传输速率，满足战场大数据传输需求，为作战决策提供依据。

（三）抗干扰技术：通信安全的护盾

通过跳频、扩频、自适应滤波等技术识别、抑制和抵消干扰信号，保障复杂电磁环境下通信稳定。

（四）多频段支持技术：灵活通信的保障

该技术让通信设备能根据环境和任务选择合适频段，如城市中高频段适合短距高速传输，开阔地低频段适合远距离通信，不同任务可切换频段确保通信稳定，拓展通信范围。

四、国际单兵波形技术发展趋势洞察

（一）软件定义无线电技术的深化应用

软件定义无线电技术赋予单兵波形灵活性与可重构性，适应不同通信场景。未来将朝高度智能化和集成化发展，与人工智能融合实现智能自适应调整，提高集成度，减小设备体积功耗。

（二）与新兴技术的融合趋势

单兵波形与人工智能融合，助数据分析、提供情报、优化通信链路；与物联网融合，实现设备互联互通，远程监控管理装备，全方位感知战场环境。

（三）小型化、低功耗设计趋势

现代战争要求单兵作战灵活机动，小型化、低功耗设备可提升作战效能，但面临元件、电路设计等技术挑战，科研人员正探索创新解决方案。
