春招来临-射频面试问什么？
又到了一年一度的春招季，对于想要从事射频工程师岗位的求职者来说，了解当下的招聘行情十分关键。在今年的春招中，射频工程师岗位展现出了独特的需求特点和发展趋势。
射频面试会问什么呢？
不同行业的公司不同的岗位一般关注点也不同。

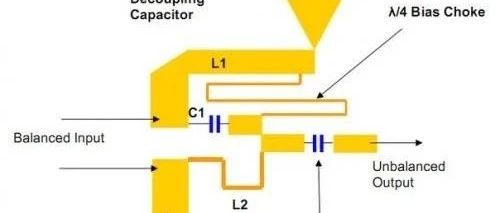

模块类岗位——更关心射频电路的设计和匹配，所以一般比较关注射频的基础知识和调试经验方法。

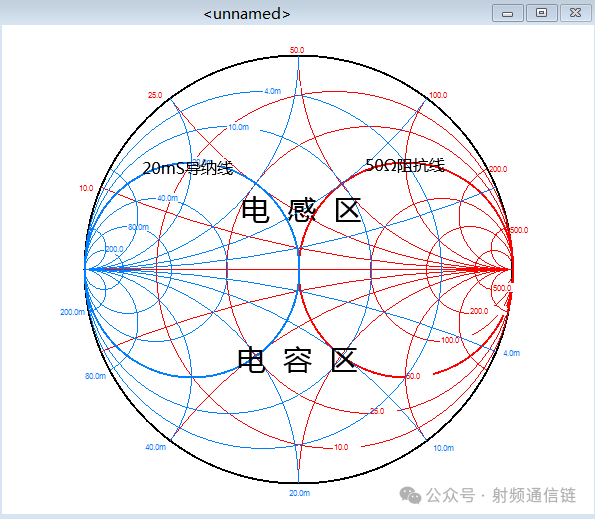

史密斯圆图。

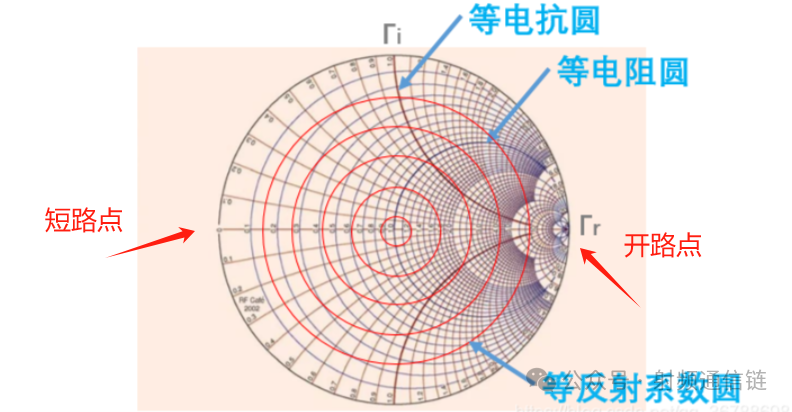

Smith圆图的开路点，短路点在哪，代表这什么？
答案：史密斯圆图是一个强大的可视化工具，它通过图形化的方法简化了射频电路设计中的阻抗匹配问题。
左侧是开路点0，中间是匹配点1，右端是开路点∞
短路点代表着阻抗为0，当负载阻抗为0时，即发生了短路，所有的入射波能量都会被反射回去，没有能量被负载吸收。阻抗为0的情况通常会导致电流无限大，可能会导致有源器件损坏。
开路点代表着阻抗为无穷大，没有连接负载。
射频电路的阻抗为开路时，所有的入射波能量都会被反射回去，也会导致全反射，但是与短路不同的点在于，短路是电流无穷大，开路是电压无穷大。
中间代表匹配50欧，最佳匹配点。当阻抗匹配到50欧姆时，理论上可以实现最大功率传输，此时反射系数为零，意味着没有能量反射。
射频电路设计的原则就是为了射频信号的最大功率传输。
匹配的方法？
根据最大传输原则，共轭匹配，利用Smith圆图，根据阻抗圆和导纳圆进行匹配的设计。
在史密斯圆图上使用电感和电容进行阻抗匹配时，遵循以下走线原则：
上感下容：
在史密斯圆图中，向上移动表示匹配电感，向下移动表示匹配电容。这是因为史密斯圆图的上半部分代表感抗，下半部分代表容抗。
LC选择：
顺时针移动：串联电感（L）或并联电容（C）。
逆时针移动：串联电容（C）或并联电感（L）。
在阻抗圆（电阻圆）上串联，在导纳圆上并联。
元器件走向：
并联电感：沿着等电导圆逆时针移动。
并联电容：沿着等电导圆顺时针移动。
串联电感：沿着等电阻圆顺时针移动。
串联电容：沿着等电阻圆逆时针移动。
滤波特性：
顺时针移动：低通滤波效果。
逆时针移动：高通滤波效果。
通过这些原则，可以在史密斯圆图上快速确定匹配元件的类型和连接方式，以实现最佳的阻抗匹配。

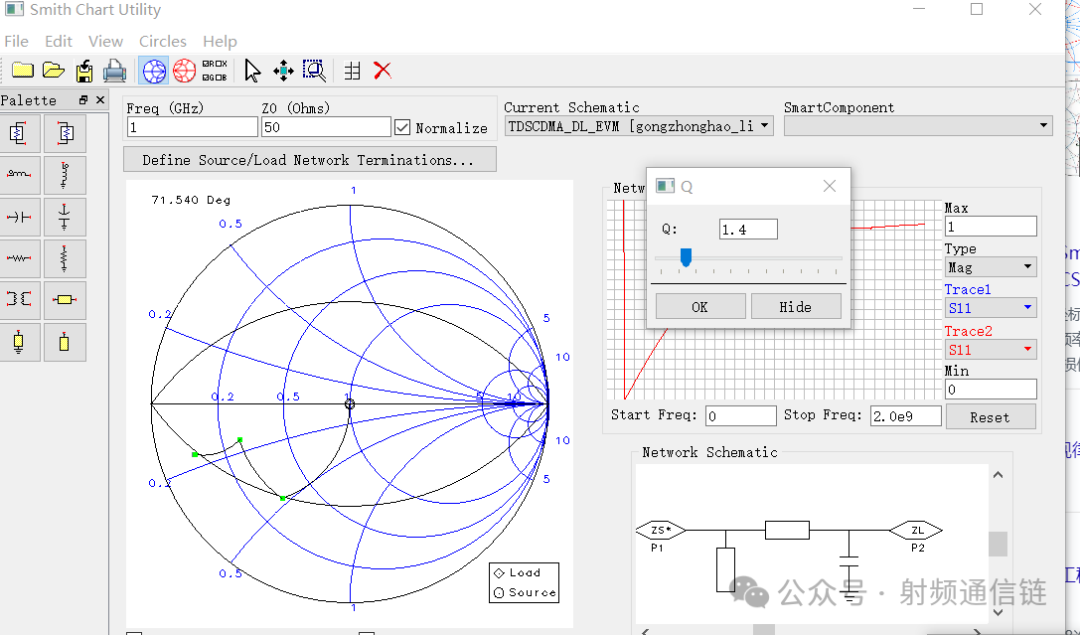

如果要实现宽带多支节匹配，在加上等Q值圆。
功放设计
功放调试流程以及调试方法，功放种类的不同调试方法的区别？功放线性指标之间的关系？
功放的调试流程
1.

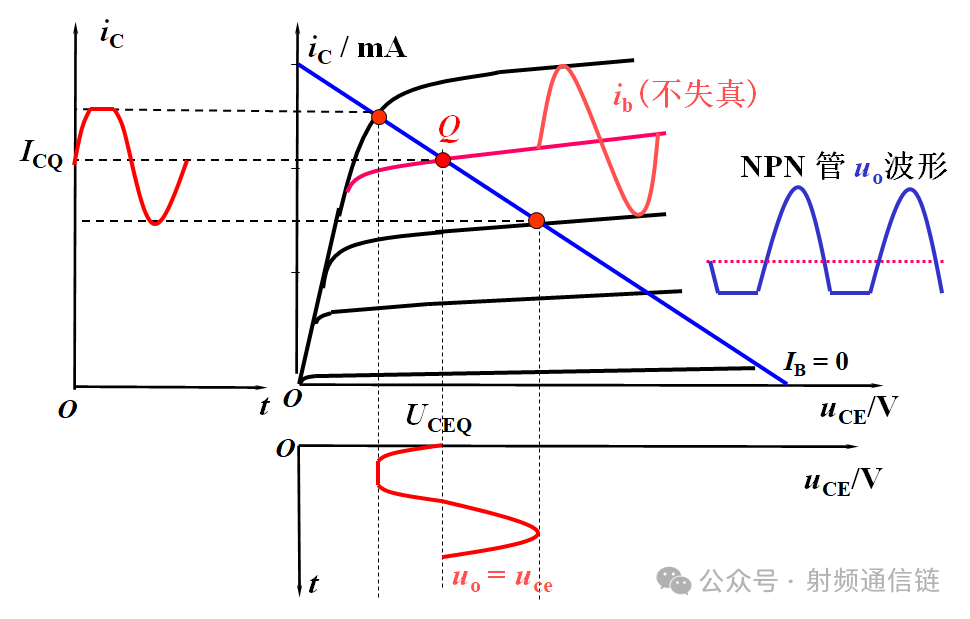

静态电压调试，调整漏极电压与栅极电压的值，选择合适的静态工作点。
2.
稳定性设计，功放调试要特别注意功放是不是稳定，一般可以通过矢网观测输入驻波。一般功放要求S11在工作频段内低于-10dB。可以通过负反馈、串联电阻、并联LC等方式实现功 法的稳定性调试。
3.
小信号调试，功放稳定后就进行增益调试，主要调输入匹配。S21约为设计增益值，且保证带内较为平坦。
4.
功率调试，调试电路实现功率输出。
5.
功率输出之后，根据需要调整线性和效率的兼容问题。
滤波器
滤波器的匹配原则和功放类似，调试方法就是对照矢网绕Smith圆图。篇幅有限就不展开了
方案类岗位
方案类岗位更关注射频系统的指标预算，指标和器件设计，频率规划等。站的角度更高些。
何为射频系统的“频率规划”，并讨论在设计过程中如何实施？
频率规划是指在无线通信系统中，对使用的频率资源进行合理分配和优化配置的过程。其主要目的是为了确保系统内各个部分能够有效地工作，同时避免干扰和冲突，提高频谱利用率。以下是射频频率规划的一些关键点：
避免杂散和干扰：频率规划需要考虑信号自身的非线性产物，如谐波和交调产物，避免这些杂散落入信号带内，从而影响信号质量。
优化无杂散动态范围（SFDR）：在设计和调试直接射频采样接收器时，频率规划工具可以帮助微调ADC采样率和输入频率位置，以优化SFDR。
考虑硬件特性：频率规划时需要考虑射频ADC或DAC的特性，如采样率、参考钟频率等，以及它们对系统性能的影响。
满足特定的性能要求：频率规划需要结合用户对TX链路的SFDR要求以及器件的特性，通过选择合适的采样率来避免RFDAC产生的杂散落入信号中内。

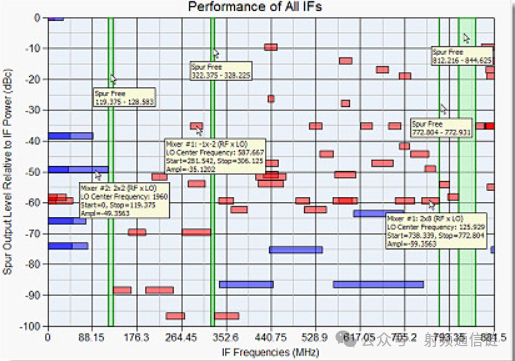

利用工具进行规划：存在多种工具可以帮助射频系统设计师进行频率规划，这些工具可以处理调谐带宽、杂散、互调及多频段前端架构。
射频收发信机设计中，本地振荡器（LO）的设计考虑因素有哪些？
相位噪声：本地振荡器需要具有很低的相位噪声，以确保通信系统能够实现低误码率（BER）、低杂散输出。相位噪声对信号质量有直接影响，尤其是在高容量通信系统中，对LO信号的要求更高。
频率稳定性：LO需要提供稳定的频率源，以保证信号的准确传输和接收。频率的稳定性对于保持信号的同步和减少干扰至关重要。
频率覆盖范围：根据通信协议和应用场景，LO需要覆盖特定的频段范围和信道带宽。选择合适的VCO（压控振荡器）和分频器是实现所需频率覆盖的关键。
杂散抑制：在多次频率变换过程中，需要抑制和滤除可能混入所需信号中的杂散频率信号，以保证接收质量。
电源噪声和电路板布局：不良的电源噪声和电路板布局可能会影响LO的性能，因此需要仔细设计电源管理和电路板布局，以减少噪声和干扰。
温度稳定性：LO的设计还需要考虑温度变化对频率和相位噪声的影响，确保在不同温度下都能稳定工作。

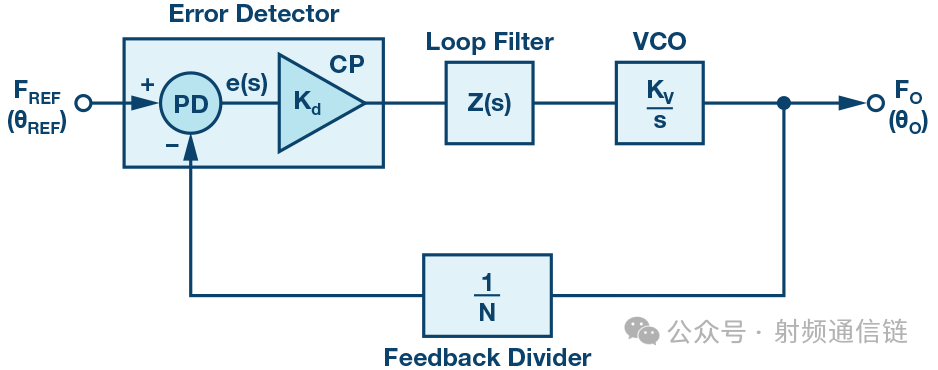

锁定时间：在需要快速跳频的应用中，如北约用于传输实时战术信息的Link-16网络，需要在13μs以下完成跳频。PLL的锁定时间是完成跳频的关键参数，直接影响跳频性能。

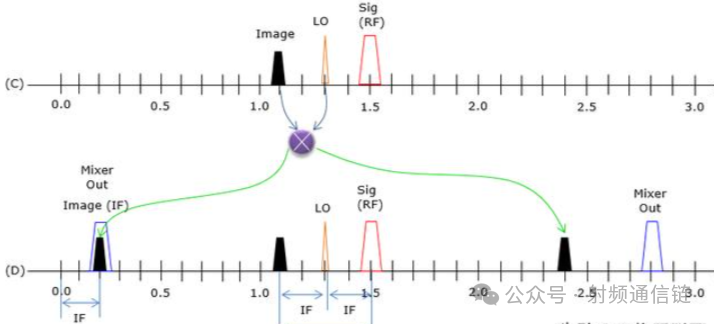

什么是镜像频率抑制？接收器中的零中频接收机和超外差接收机的区别是什么？
零中频接收机和超外差接收机的区别
架构和频率转换：
超外差接收机：通过混频将接收到的射频信号转换为一个固定的中频，然后再进一步处理。这种结构可以提供很好的接收动态范围和邻道选择性，但需要处理镜像频率干扰问题。
零中频接收机：直接将射频信号转换到基带（0Hz），从而避免了镜像频率干扰的问题。这种结构简化了射频前端的设计，不需要复杂的镜像抑制滤波器。
镜像频率处理：
超外差接收机：必须处理镜像频率干扰，通常需要在射频阶段使用高Q值的滤波器来抑制镜像频率。
零中频接收机：由于直接转换到基带，不存在镜像频率干扰的问题，因此不需要镜像抑制滤波器。
集成度和成本：
超外差接收机：通常需要多个阶段的混频和滤波，导致电路复杂，成本较高，集成度低。
零中频接收机：由于省去了镜像抑制滤波器和中频滤波器，集成度更高，体积小，成本低。
功耗和效率：
超外差接收机：由于复杂的电路和多个混频阶段，通常功耗较高。
零中频接收机：由于结构简单，器件少，功耗相对较低。
其他考虑因素：
超外差接收机：受I/Q信号不平衡度影响小，不需要复杂的直流消除电路。
零中频接收机：可能需要直流消除电路，对I/Q不平衡度敏感，载波恢复困难。
手机类岗位
手机射频岗与模块和方案类岗位略有不同，因为3GPP的协议制定很详细，头部的芯片公司方案也很完善。手机射频岗过多的关注指标测试、新器件替代、debug。
发射机EVM变差，分析一下可能的来源？
1.

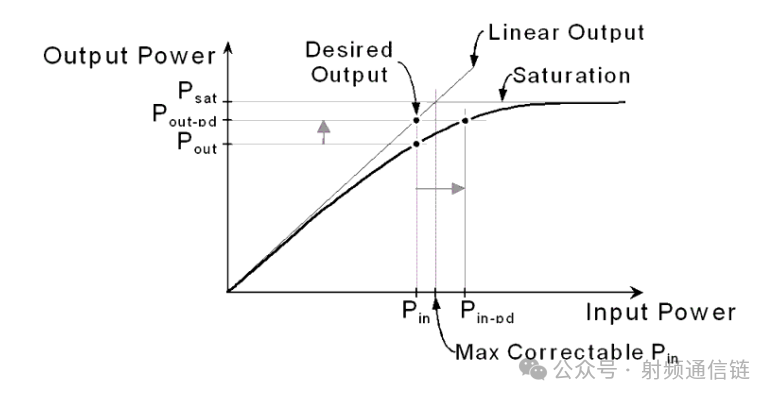

PA 输出功率 ，输出功率过大，功放进入饱和区，可能会导致线性变差。
2.
PA Load-pull ，功放电路的匹配是效率圆，还是线性圆影响线性。
3.
PA Post Loss ，功放的选择都是通用型，如果链路插损过大，为了达到既定的功率可能会将功放推至更高输出点。
4.

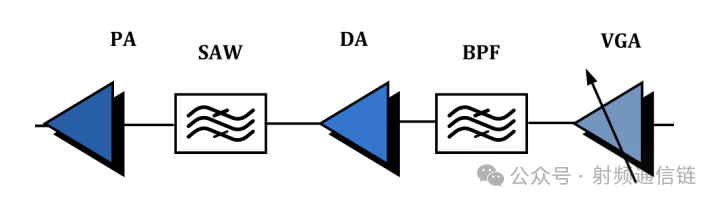

PA 的输入阻抗
PA 的 input，同时也是 DA(Driver Amplifier)的 Load-pull。如果 PA input 的阻抗，离 50 奥姆太远，亦即此时 DA 的线性度不够好，ACLR 就差。
5.
PA 输入端的 SAW Filter ，SAW滤波器带宽较窄，会引入群时延，如果群时延波动过大，会造成EVM的恶化。
6.
Vcc 的 IR Drop ，功放的静态越高，功放的线性就越好。
7.

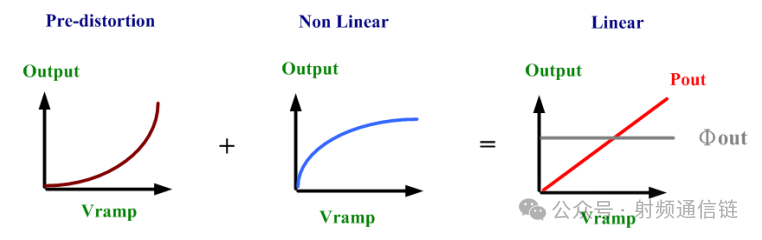

校正 ，现行的手机都配有DPD预失真，经过DPD校准后的，线性会得到明显改善。

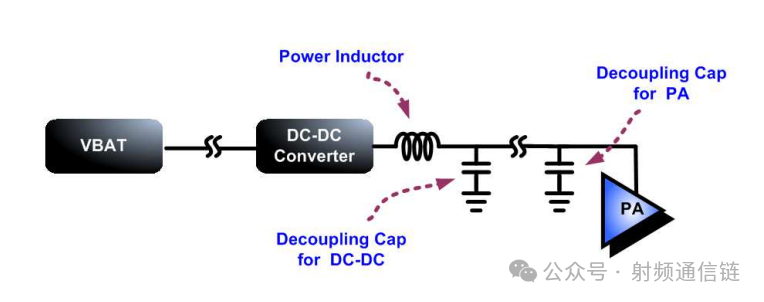

8. DC-DC converter Switching Noise，PA 电源，是来自 DC-DC Converter，由于 DC-DC Converter 的 Switching Noise，会与 RF 主频产生 IMD2，座落在主频两侧。需要去优化DCDC的 Switching Noise。
