一个简单的接收机电路暗藏哪些设计?

9小时前浏览1

接收机电路包含放大器、滤波器、混频器、衰减器、检波器、频率源等,接收机设计就是把这些器件组合在一起去实现信号的放大、滤波、解调还原。电路看起来简单、那么简单的背后会不会藏着一些设计的巧思?



一、射频前端设计:信号捕获的“守门员”




低噪声放大器(LNA)的噪声匹配

隐藏设计:LNA的输入阻抗需与天线阻抗(通常50Ω)共轭匹配,但噪声匹配 ≠ 功率匹配。需通过史密斯圆图优化,选择噪声最优的源阻抗点(如使用最小噪声系数圆)

实际影响:若仅追求功率匹配,噪声系数(NF)可能恶化1~2dB,导致弱信号被噪声淹没。

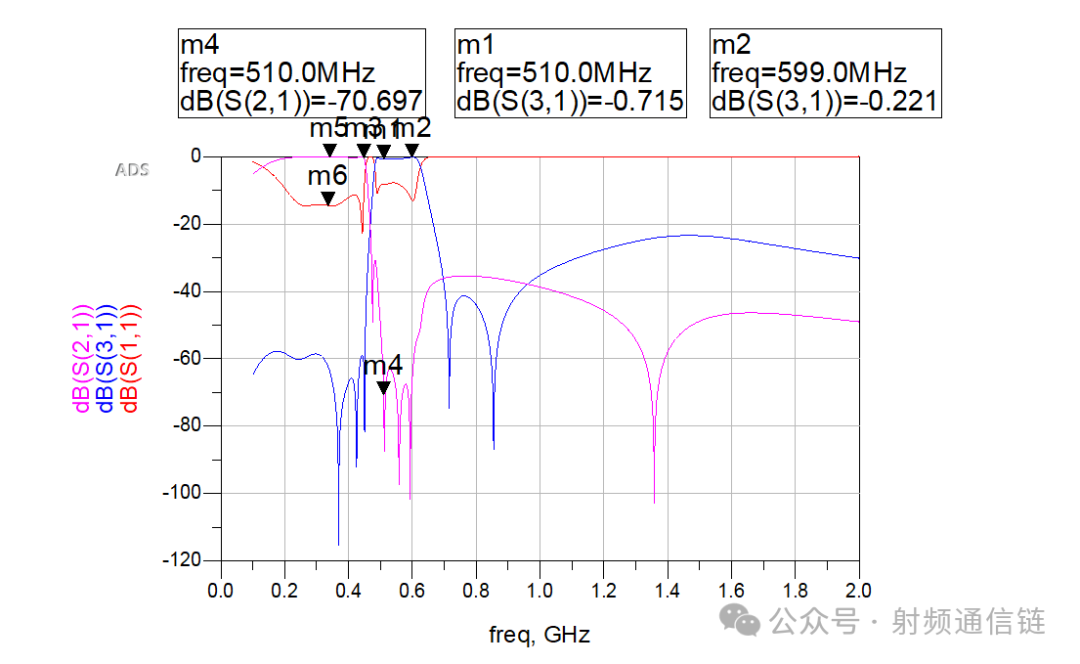

镜像抑制滤波器的双工设计

隐藏设计:混频前需滤除镜像频率干扰,但滤波器插入损耗会直接影响灵敏度。采用双工结构(如SAW滤波器+LC网络),平衡抑制比与损耗。

示例:在2.4GHz 接收机中,镜像频率位于2.4GHz±2×中频,需在LNA后级联带通滤波器。


二、混频器与本地振荡器(LO):频率转换的“心脏”




LO相位噪声的隐藏代价

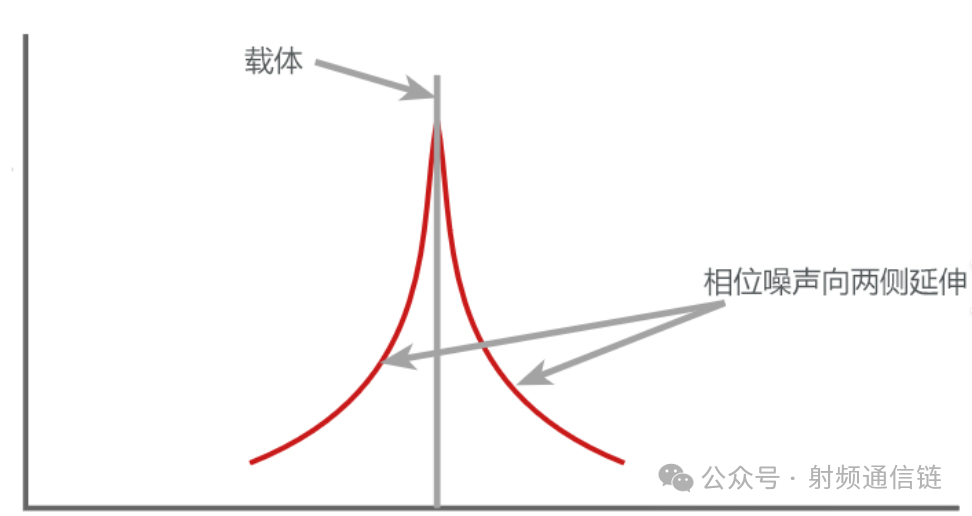

隐藏设计:LO的相位噪声会直接叠加到接收信号,导致解调误差。需通过锁相环(PLL)优化和低噪声电源设计抑制近端相位噪声(如<1kHz偏移时-100dBc/Hz)。

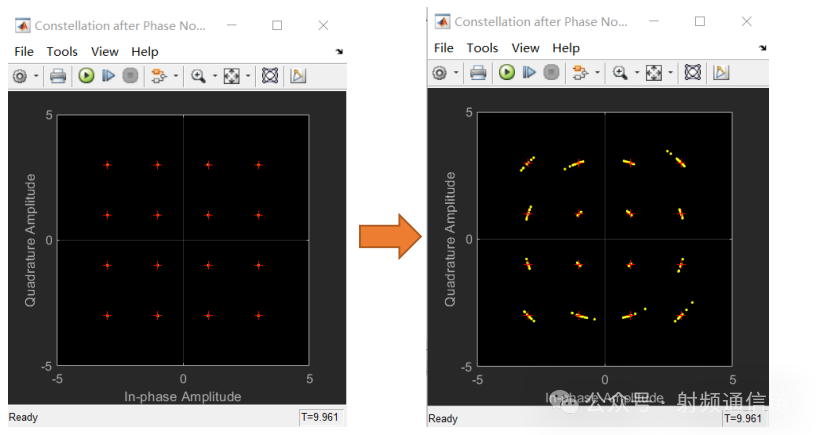

影响:相位噪声过高时,高阶调制(如256QAM)的误码率(BER)急剧上升。



混频器的隔离度陷阱

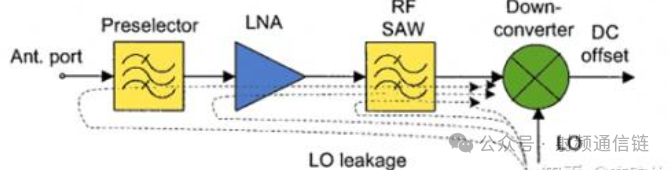

隐藏设计:混频器的LO-RF端口隔离度不足时,LO信号会泄漏至天线,造成自干扰或EMI超标。采用平衡式混频器和LO缓冲放大器提升隔离度至>30dB。

案例:蜂窝基站接收机中,LO泄漏可能导致相邻信道干扰(ACLR指标恶化)。


三、中频处理与AGC:动态范围的“调节器”


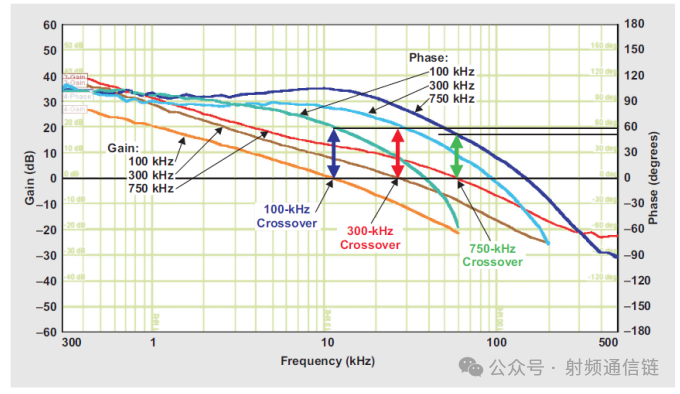

自动增益控制(AGC)的延迟补偿

隐藏设计:AGC环路响应时间需与信号衰落速率匹配。快速变化的信号(如LTE上行)需采用预测式AGC算法,提前调整增益,避免瞬态过载。

参数示例:在5G毫米波接收机中,AGC响应时间需<1μs以适应快速信道变化。

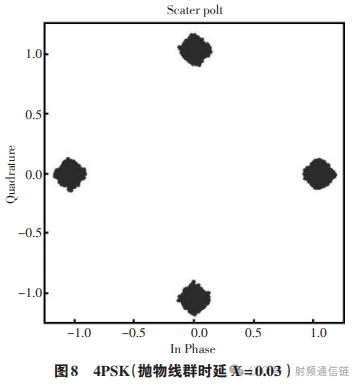

中频滤波器的群时延均衡

隐藏设计:滤波器的非线性相位响应会导致信号失真。需通过全通网络或数字预均衡补偿群时延波动,尤其对宽带信号(如OFDM)至关重要。

影响:未补偿的群时延偏差可能使EVM(误差矢量幅度)恶化3%~5%。


四、数字信号处理(DSP)的“隐形门槛”




ADC时钟抖动的隐蔽影响

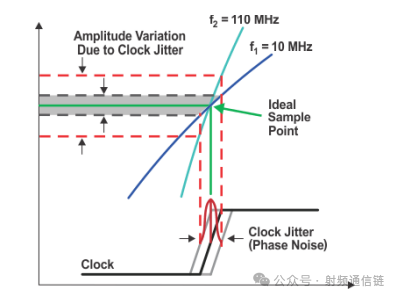

隐藏设计:ADC的时钟抖动(Jitter)会引入量化噪声,尤其在高频采样时(如>1GSPS)。需采用低抖动时钟源(如基于晶体振荡器的PLL)和差分时钟布线,确保抖动<100fs RMS。

计算式:SNR限制 ≈ -20log₁₀(2πf_jitter×t_jitter)。

数字下变频(DDC)的混叠抑制



隐藏设计:DDC的抽取滤波器需严格满足抗混叠要求,但过度滤波会增加计算延迟。采用多级半带滤波器,在抑制混叠的同时优化资源占用。

示例:软件定义无线电(SDR)中,常用CIC滤波器+FIR组合实现高效抽取。


五、电源与接地的“暗流涌动”



多电源域的交叉干扰抑制



隐藏设计:射频、模拟、数字电路需独立供电,但共地阻抗可能引入耦合噪声。采用星型接地和磁珠隔离,确保地回路阻抗<1mΩ。



案例:LNA的电源若被数字噪声污染,可能导致NF增加0.5dB。

退耦电容的频响匹配

隐藏设计:不同频段的噪声需不同容值的退耦电容协同工作。采用并联多容值电容(如1μF+10nF+100pF),覆盖10Hz~1GHz去耦范围。

布局要点:小电容需最靠近芯片引脚,大电容置于外围。


六、环境适应性设计:看不见的“生存法则”




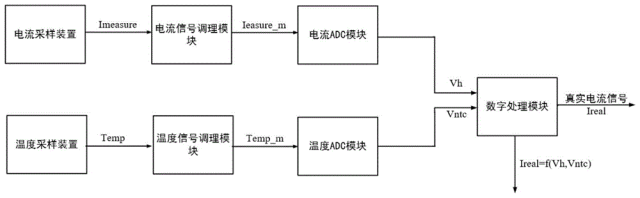

温度补偿的隐藏算法

隐藏设计:射频器件(如VCO、滤波器)的温度漂移需实时补偿。在FPGA中嵌入查找表(LUT),根据温度传感器数据动态调整偏置电压。



示例:-40°C~85°C范围内,VCO频率漂移可通过DAC微调压控电压至±1ppm。

EMC暗室中的预兼容设计

隐藏设计:在PCB布局阶段预留EMI抑制结构(如接地屏蔽罩安装孔、共模扼流圈位置),避免后期整改增加成本。

技巧:敏感信号线两侧布置接地过孔阵列,形成“法拉第笼”效应。



七、测试与校准的“隐藏关卡

出厂校准的隐藏参数

隐藏设计:接收机需在生产线上进行全频段增益平坦度校准,存储修正系数至EEPROM。例如,在5G小基站中,校准可补偿滤波器带内纹波±0.5dB。

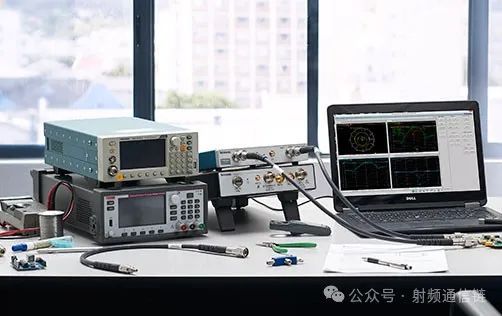

自动化工具:使用Python脚本控制矢量网络分析仪(VNA)批量校准。



自诊断功能的隐蔽植入

隐藏设计:在固件中嵌入频谱监测算法,实时检测LNA增益下降或混频器失效,触发预警信号。

应用:卫星通信终端通过自诊断减少野外维护次数。


总结:接收机设计的“冰山法则”

可见部分:原理图、PCB布局、基础性能参数。

暗藏部分:噪声匹配策略、相位噪声抑制、群时延均衡、电源完整性、温度补偿算法等。

这些“暗藏设计”如同冰山的水下部分,虽不可见,却决定了接收机的实际性能上限。工程师需在理论分析、仿真验证与实测迭代中不断优化,方能实现高性能与高可靠性的平衡。
