接收机与ADC的矛盾拉扯

9小时前浏览1

接收机的主要作用是把搭载在载波上的信号尽可能的无失真,无干扰的提取出来,不管是什么架构,最终一步都需要经过ADC进行模拟信号数字化提取。

而射频架构的区别在于,ADC拿一个什么样信号在处理。

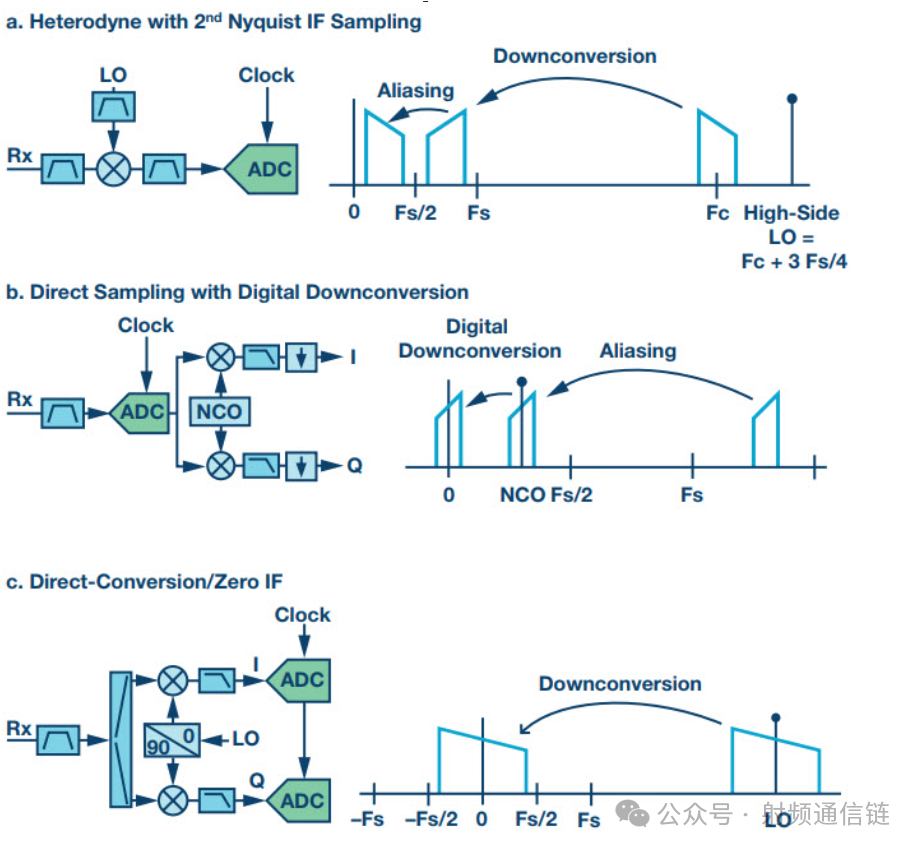

超外差架构,给ADC提供了一个频率低,干扰少,动态范围大的信号。

零中频架构,给ADC提供一个带宽窄,杂散少的信号。

直接采样架构,ADC从射频端直接采样,ADC得到一个高带宽,低延迟的信号。

从设计处理的角度来说,接收机射频前端为ADC服务。设计接收机在于ADC想得到一个什么样的信号或者说想处理一个什么样能力的信号。其他的都是属于ADC采样后算法能力范围内的折中。

说白了就是ADC采样后的能力够了,射频前端怎么省功耗,怎么省成本怎么来。ADC的能力不够,前端补齐。

1.接收机的噪声系数和ADC的噪声系数

接收机的灵敏度计算公式如下

一个接收机定下了接收灵敏度,也就定下了接收机的最小噪声系数是多少

那么ADC的噪声系数对接收机的噪声系数有什么影响呢?

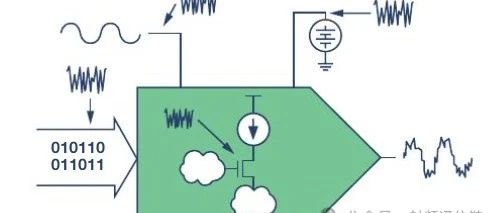

从噪声系数的角度来理解,首先ADC的噪声系数可以有以下推导过程

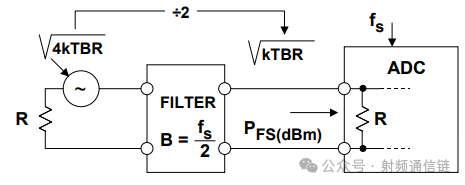

假设ADC的输入的最大信号为v(t) = V0 sin 2πft

那么满量程功率为P=(V0 /2)2/R=V02/2R

那么功率用dBm表示即为P(dBm)=10log(V02/2R)+30

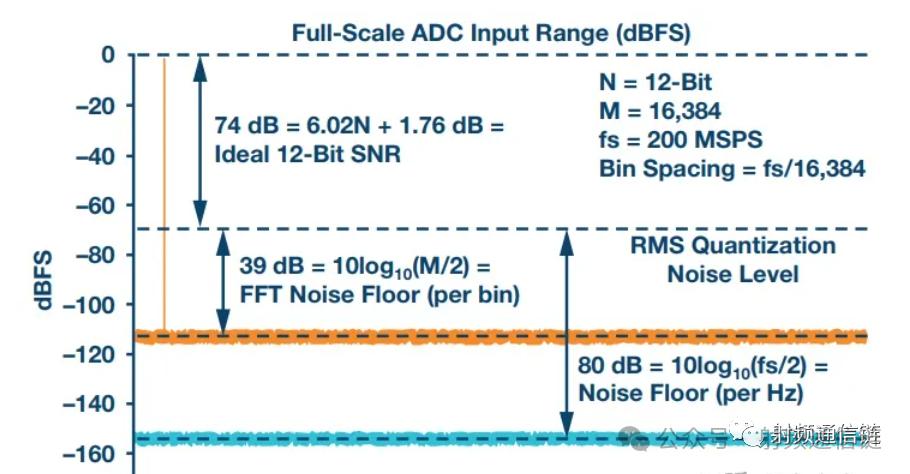

计算ADC的噪声需要利用ADC的SNR来计算,可以得到ADC噪声电平

SNR=20log(VFS/Vnoise)那么Vnoise=Vfs*10-SNR/20

噪声因子F等于信号的功率除以噪声的N=KBT

F=(Vnoise)2/KBTR=(VFS*10-SNR/202/KBTR=(VFS2/R)*10-SNR/10*(1/KBT)

NF=10log(F)=PFS-SNR+174-10logB

假设一个16为的ADC,它的SNR为84dB,输入的电压的峰峰值为3V,采样率为80Mbps,按照采样带宽遵循第一奈奎斯特准则,带宽为40MHz

那么这个ADC的NF=10log(1.52/100)+30-84+174-10log(40*10^6)

=13.5-84+174-66=37.5dB

一般情况下,假设一个接收机的NF是4dB,从接收机噪声系数的角度来设计,假设射频前端的噪声系数是3.5,那么ADC折合到系统中的噪声系数贡献只能有0.5dB

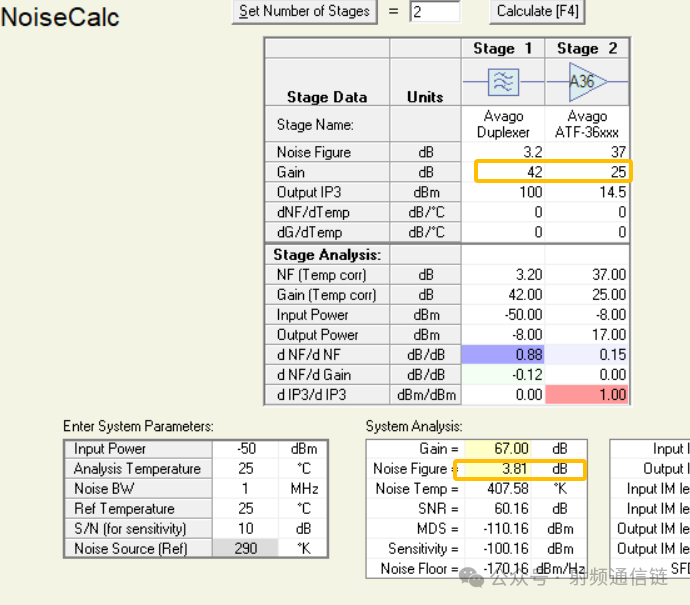

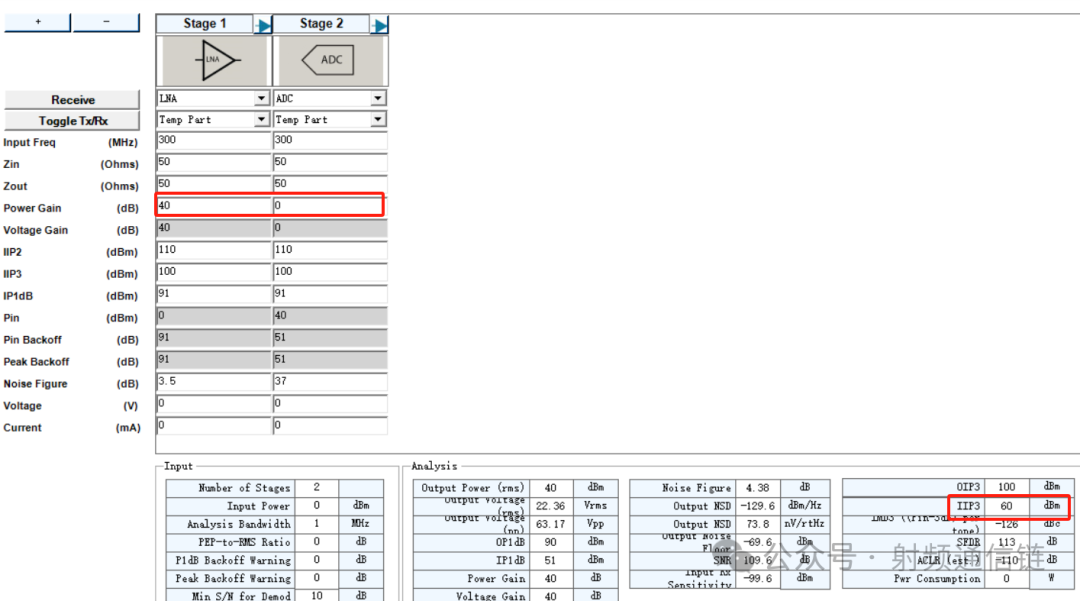

根据噪声系数级联公式,通过仿真可知,射频前端的增益至少要40dB,才能满足系统噪声系数小于4dB的要求。

所以一个接收机系统的最小增益从ADC噪声系数的角度来计算取决于ADC的噪声系数和接收机的灵敏度。



当然如果从ADC的动态范围的角度也可以计算出最小增益是多少,这里我们就不展开讲了。

上文根据ADC的噪声系数可以推出接收机的最小增益

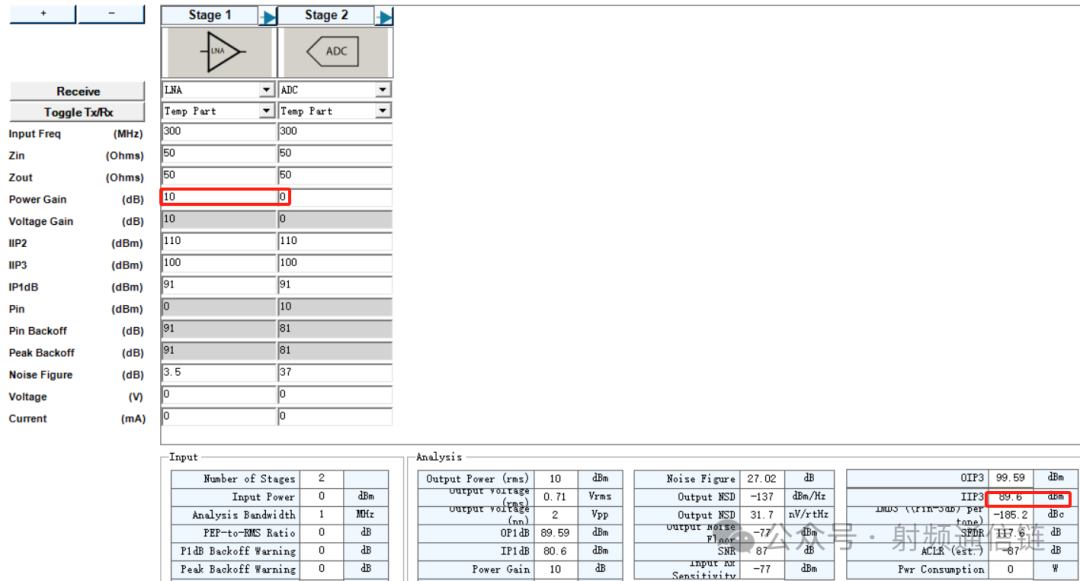

但是根据IIP3的级联公式可知,增益越大,IIP3越小,IIP3越小意味着接收机容易产生互调干扰,最终影响ADC的动态范围能力。

所以,射频工程师面临着平衡动态范围与噪声系数的两难的矛盾。

成为一个射频工程师不难,难在如果做好,如何兼顾所有的指标设计。

祝好。
