隔直电容怎么选?

11小时前浏览1

隔直电容是电路设计的基本项,合适的电容是电路设计必不可少的一步,那么隔直电容怎么选?

隔直电容的选择需要考虑多个因素,以下是一些关键要点:

1.电容值:根据具体电路的要求来确定。一般来说,需要通过计算或参考经验公式来选择合适的电容值。

核心原则:自谐振频率匹配信号频率

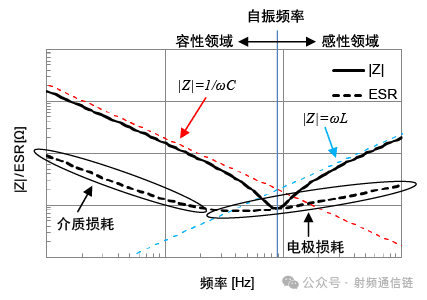

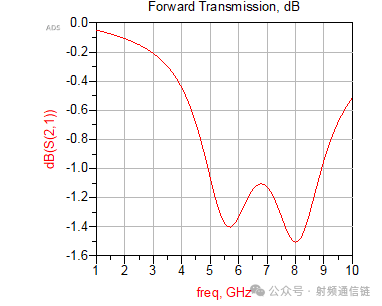

电容在自谐振频率(SRF)以下呈容性,此时容抗最低,信号损耗最小;高于SRF时呈感性,可能引入相位偏移和信号衰减。

选取准则 :选择自谐振频率略高于信号最高频率的电容,并优先选容值较大的型号。

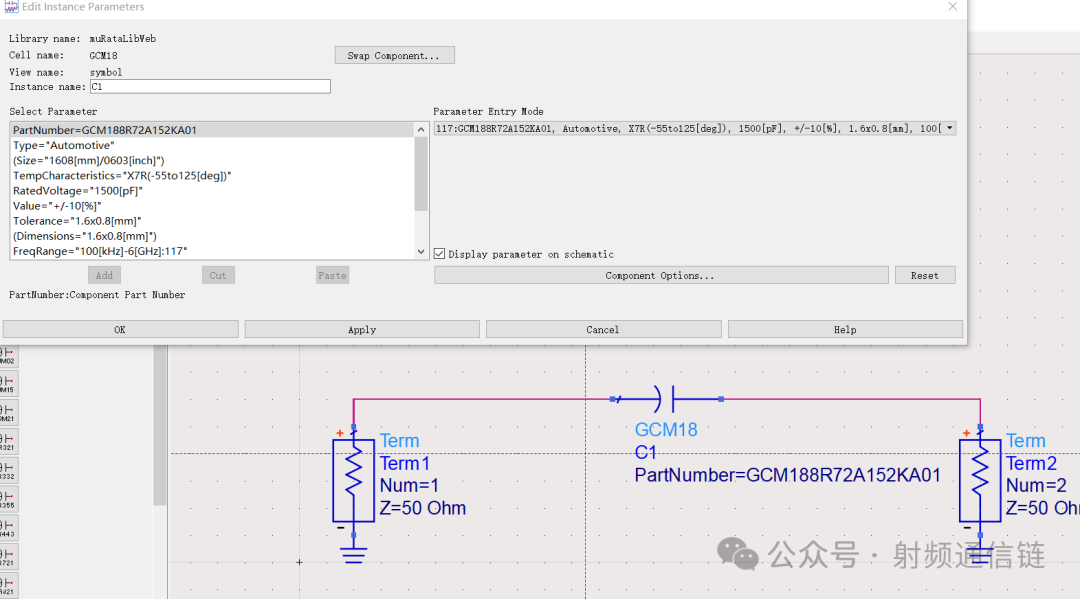

容抗计算与容值范围

容抗公式:

Zc=1/2πfC,需确保容抗远小于电路阻抗(如射频电路50Ω)。例如,GPS L1信号(1.575GHz)常用470pF电容。

典型应用范围 :

低频(kHz~MHz) :nF,uF,100nF。

高频(MHz~GHz) :pF级。

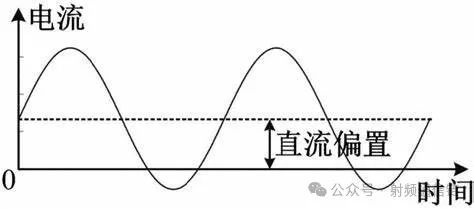

2.耐压值:要确保所选电容的耐压值高于电路中可能出现的最大电压。一般应选择耐压值为实际工作电压的 1.5 倍到 2 倍以上,以保证电容能够安全可靠地工作,防止因电压过高而损坏电容。需覆盖直流偏置与交流峰值电压之和。例如:交流6V叠加直流15V时,耐压需≥21V(留20%余量则选25V).

3.类型:不同类型的电容具有不同的特性,适用于不同的场合。

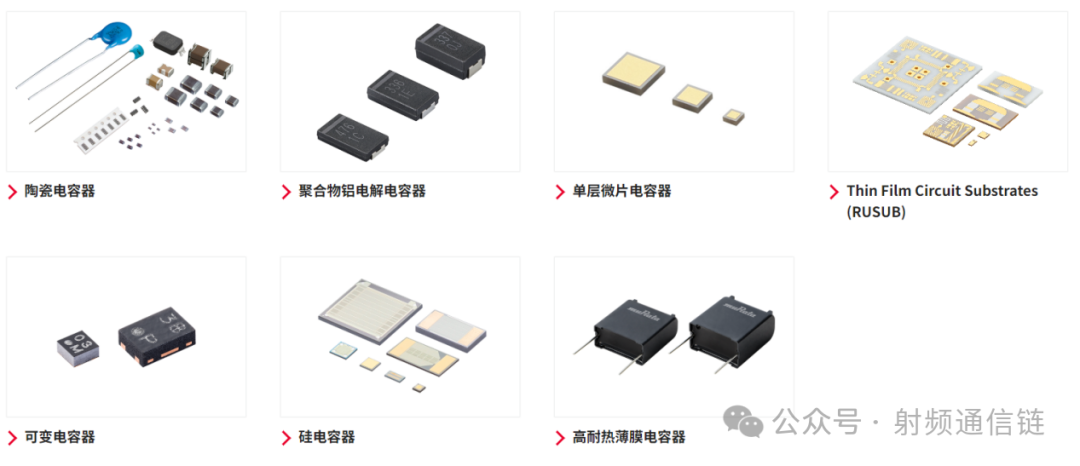

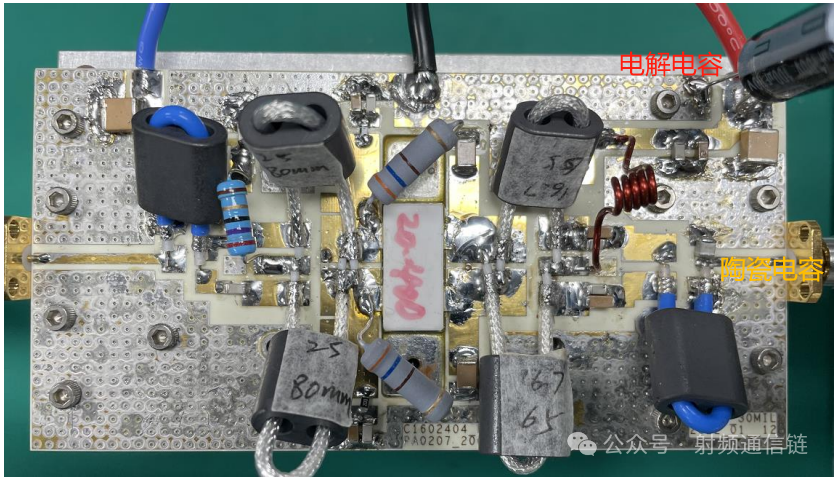

常见的电容类型有陶瓷电容、电解电容、薄膜电容可变电容等。陶瓷电容具有稳定性好、高频特性好等优点,适用于高频电路;电解电容的容量较大,但耐压值相对较低,常用于低频电路或电源滤波;薄膜电容则具有损耗小、精度高等特点,可用于一些对性能要求较高的电路可变电容随着电压变化,常用于调谐电路如VCO,电调谐滤波器等。



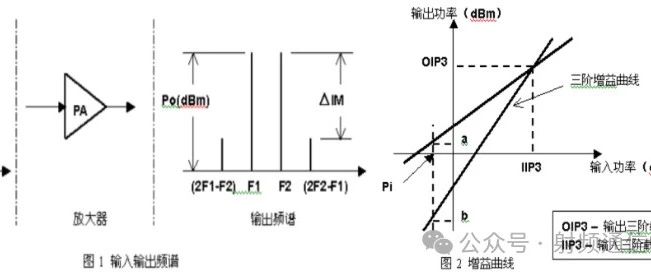

4.精度:根据电路对电容值精度的要求来选择。一般来说,对于一些对精度要求不高的电路,如耦合电路、旁路电路等,可以选择精度较低的电容;而对于一些对精度要求较高的电路,如匹配电路,则需要选择精度较高的电容。

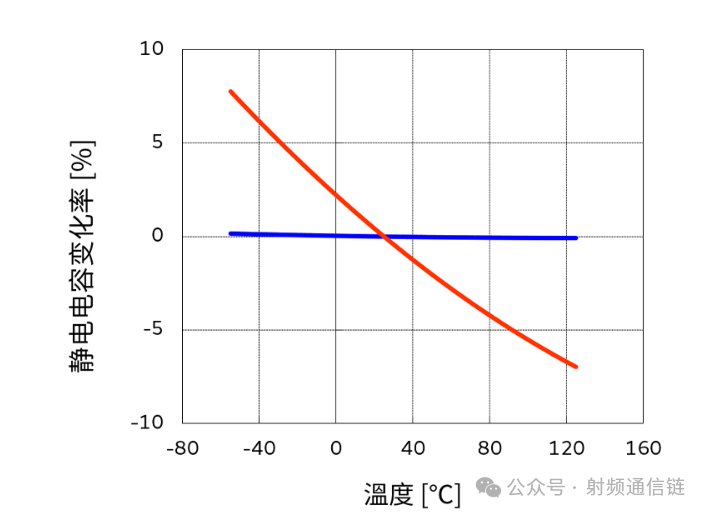

5.温度特性:如果电路工作在温度变化较大的环境中,需要考虑电容的温度特性。一些电容的电容值会随温度的变化而发生较大的变化,这可能会影响电路的性能。因此,在这种情况下,应选择温度稳定性好的电容。

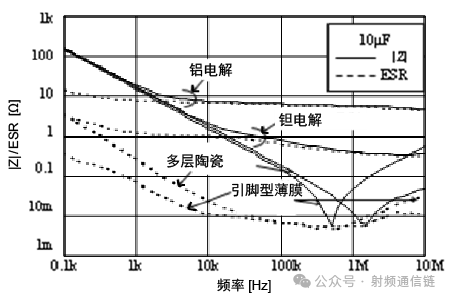

6.Q值与材质选择:Q值=容抗/等效串联电阻(ESR),高Q值电容损耗小,适合高频、大电流场景。低ESR材质(如陶瓷电容)可减少发热。




来源:射频通信链
