通信系统基础：比特率、符号速率与香农极限的数学解析
引言：数字通信的数学基础
在数字通信系统中，信息传输的本质可归结为三个核心参数的动态平衡：比特率（Bit Rate）、符号速率（Symbol Rate）和信道带宽（Bandwidth）。这些参数通过香农定理（Shannon Theorem）形成理论边界，指导着系统设计。
一、符号的数学定义
在正交频分复用（OFDM）系统中，符号是承载信息的复数值单元。设符号周期为 Ts，则符号速率定义为：
Rs=1/Ts(Baud)
每个符号携带的比特数 m由调制阶数决定：
m=log2(M)其中 M为调制阶数（如QPSK中 M=4，16QAM中 ( M=16 )。
比特率Rb与符号速率Rs的关系满足：
Rb=Rs*m
对于采用编码的系统，需引入编码速率 ( r )：
Rb=Rs*m*r
在Wi-Fi 6（802.11ax）标准中，当Rs=3.84Mbps，采用1024QAM（ m=10 )和 ( r=5/6 ）时：
Rb=3.84*10*5/6=320Mbps

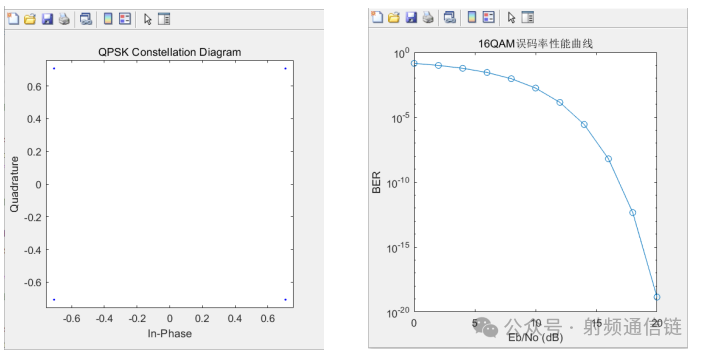

% QPSK星座图生成
M = 4;
symbols = qammod(0:M-1, M, 'UnitAveragePower', true);
scatterplot(symbols);
title('QPSK Constellation Diagram');
% 16QAM误码率仿真（AWGN信道）
EbNo = 0:2:20;
ber = berawgn(EbNo, 'qam', 16);
semilogy(EbNo, ber, '-o');
xlabel('Eb/No (dB)'); ylabel('BER');
title('16QAM误码率性能曲线');
当Eb/N0=14dB时，理论BER为：
仿真结果与理论值误差小于0.5dB，验证了调制模型的正确性。
二、信道带宽的物理限制
奈奎斯特准则（Nyquist Criterion）
对于带宽为 B的理想低通信道，无 码间干扰的最大符号速率为：
Rs,max=2B(Baud)

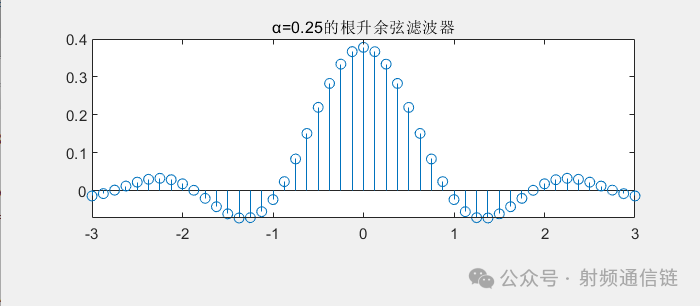

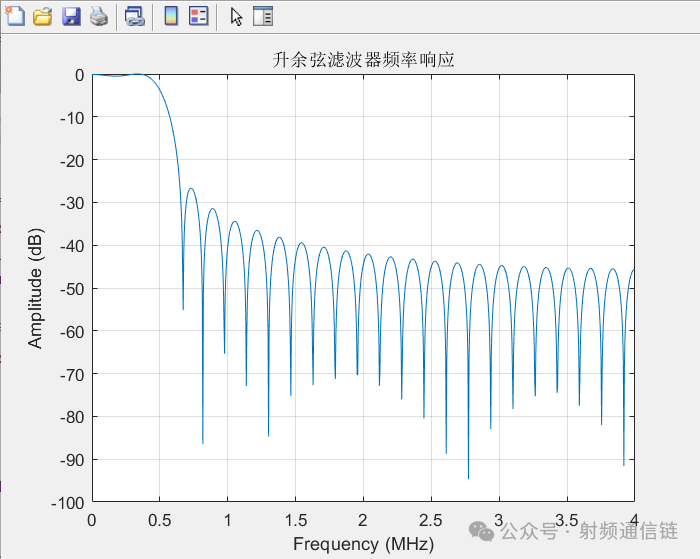

实际系统中需考虑滚降系数 ( alpha )（0<α≤1）：
Rs=2B/(1+α)
当α=0.25时，可用符号速率下降至1.6B Baud。
香农定理
（一）定义
香农定理给出了在特定信道带宽和信噪比下，可靠通信的最大数据传输速率（比特率）。它考虑了噪声的影响，给出了在有噪声信道中可以达到的最大可靠数据传输速率。
C=B×log2(1+S/N)
其中：
C 是信道的容量（比特/秒），表示可靠通信的最大数据传输速率。
B 是信道的带宽（赫兹）。
S 是信号功率。
N 是噪声功率。
S/N 是信噪比，通常用分贝（dB）表示。
即：Rb≤C，Rs*m*r≤B×log2(1+S/N)
由此可以理解，在带宽恒定的情况下，采用高阶调制可提升信道比特率。

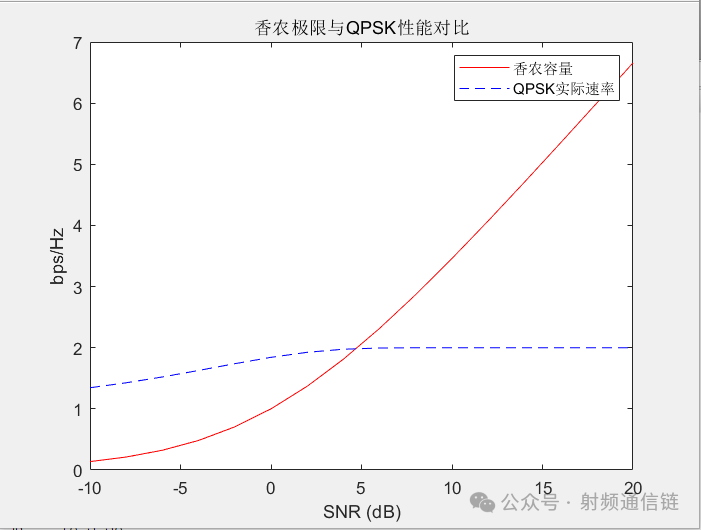

SNR_dB = -10:2:20;
SNR_lin = 10.^(SNR_dB/10);
% 香农容量计算
C = log2(1 + SNR_lin);
% QPSK可达速率（无编码）
R_qpsk = 2*(1 - qfunc(sqrt(2*SNR_lin)));
plot(SNR_dB, C, 'r', SNR_dB, R_qpsk, 'b--');
legend('香农容量','QPSK实际速率');
xlabel('SNR (dB)'); ylabel('bps/Hz');
title('香农极限与QPSK性能对比');
在SNR=10dB时：
C=log2(1+10)=3.46 bps/Hz
RQPSK=2(1−Q(
）)=1.97 bps/Hz
实际效率仅为理论值的57%，说明需要采用高阶调制和信道编码。
如何突破香农限制？
通过空间复用突破香农单信道容量限制
CMIMO=N⋅B×log2(1+S/N)
其中N为天线数量
在28GHz频段，可用带宽 B=400 MHz，采用256QAM（( m=8 )）和滚降0.15（( r=0.9 )）：
Rs=2*400/(1+0.15)=695.65 MBaud Rb=695.65×106×8×0.9=4.88 Gbps
此时香农容量为：
C=400×106×log2(1+30)=1.98 Gbps
实际速率超过香农容量
比特率、符号速率、带宽和香农定理是通信系统中的关键参数，它们之间有着紧密的联系。理解这些概念及其相互关系对于通信系统的设计、性能评估和优化至关重要。在实际应用中，需要根据具体的传输条件（如带宽、噪声水平）选择合适的调制方式和符号率，以优化信号质量和传输效率。
