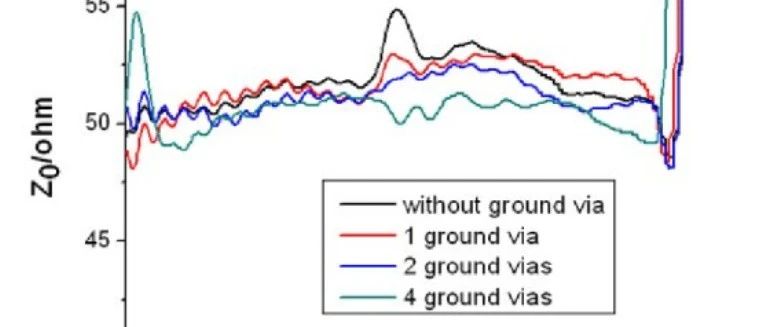

一、微波电路PCB布局核心原则 高频信号完整性优先 信号路径最短化：减少传输线长度以降低损耗和相位误差。 阻抗连续性：保持传输线特征阻抗一致（如50Ω），避免突变导致的反射。 串扰控制：关键信号线间距≥3倍线宽，必要时添加接地屏蔽线。 电磁兼容性（EMC）设计 地平面完整性：多层板需设置完整的地平面，避免分割造成回流路径断裂。电源去耦：高频去耦电容（如100pF~1nF）靠近IC电源引脚，抑制高频噪声。 GND如何处理？ 铺地、内GND层用过孔连接（0.25~0.3mm孔，pad比孔大0.3~0.4mm） 过孔密度：有射频回路的地方，孔间距小于最小介质波长1/20。 热管理 高热器件布局：功率放大器（PA）、LDO等发热元件远离敏感电路（如低噪放LNA）。 散热通道设计：通过接地过孔阵列（Via Array）或金属基板（如铝基板）导热。 二、关键设计策略1. 基板材料选择 低损耗基材：优先选用Rogers RO4003C（εᵣ=3.55, tanδ=0.0027）或Taconic RF-35（εᵣ=3.5），而非标准FR-4（高频损耗大）。 厚度控制：根据工作频率选择介质厚度（如5GHz常用0.508mm基板），避免过厚导致边缘场泄漏。 2. 传输线设计 微带线（Microstrip）： 适用于单面布局，阻抗由线宽（W）和介质厚度（h）决定（公式：Z0≈87εr+1.41ln⁡(5.98h0.8W+t)Z0≈εr+1.4187ln(0.8W+t5.98h)）。 拐角采用45°斜切或圆弧走线，减少阻抗突变（直角拐角等效电容增加~20%）。 带状线（Stripline）： 双面覆铜夹层结构，抗干扰能力强，适合多层板高速信号。 共面波导（CPW）： 信号线与两侧接地共面，降低辐射损耗，适用于毫米波频段（>30GHz）。 3. 接地与电源层设计 多层板结构： 推荐4层以上设计：顶层（信号）、中间层（地/电源）、底层（信号）。 地平面就近为高频信号提供低阻抗回流路径。过孔布局： 高频信号换层时，相邻位置放置接地过孔（间距≤λ/10）抑制谐振。电源过孔采用多孔并联降低电感（如BGA封装芯片下密集打孔）。 4. 元件布局优化 分区布局： 将电路按功能分区：射频前端（PA/LNA）、本振（LO）、数字控制（如PLL）。 敏感模块（如VCO）远离高功率区域，避免频率牵引（Frequency Pulling）。 匹配网络布局： 将匹配电感/电容贴近器件引脚，减少引线电感（如PA输出匹配网络直接布局在输出焊盘旁）。 天线接口处理： 天线馈点周围净空处理（无铜区），避免寄生电容影响辐射效率。 三、典型问题与解决方案 1. 谐振与辐射控制 腔体谐振：在PCB边缘添加接地过孔阵列（间距≤λ/4），破坏谐振腔模式。 辐射抑制：对高速信号线（如时钟线）采用嵌入式带状线或局部屏蔽罩。 2. 寄生参数影响 电感引线优化：使用0402/0201封装元件，缩短引脚长度；优先选择高Q值射频电感。 电容接地路径：去耦电容接地端直接连接地平面，避免通过长导线引入电感。 3. 互连设计 射频连接器：SMA/MMCX连接器接地引脚多点焊接，确保低阻抗接触。 金丝键合（Wire Bonding）：芯片与PCB间键合线长度≤1mm，避免引入感性失配。 四、设计验证与仿真 电磁仿真工具： 使用HFSS或CST对关键结构（如滤波器、天线馈线）进行3D全波仿真，优化S参数。 利用ADS进行电路-电磁联合仿真，验证整体链路增益和噪声系数。 实物测试： 矢量网络分析仪（VNA）测试S11/S21，校准至PCB接口端面。 近场探头扫描辐射热点，定位未屏蔽的干扰源。 五、微波PCB布局检查表项目检查要点传输线阻抗是否通过计算/仿真确认50Ω（或其他目标值）？接地连续性是否存在地平面裂缝或孤岛？电源去耦去耦电容是否紧邻IC引脚？信号隔离高频与数字信号线是否分层或隔离？热管理高热器件是否有散热孔或金属散热片？屏蔽措施敏感区域是否添加屏蔽罩或接地过孔墙？六、总结微波电路PCB布局是理论设计与工程实践的结合，需平衡信号完整性、EMC、热管理等多重约束。高频电路的成败往往由布局细节决定，例如一个不当的过孔可能引发谐振，一条过长的引线可能导致匹配失效。通过严谨的仿真验证、合理的层叠设计及模块化布局，可显著提升微波系统的性能与可靠性。 来源：射频通信链
