跳频扩频技术详解：原理、应用、检测与挑战

跳频扩频（FHSS）是一种通过伪随机序列快速切换载波频率的无线通信技术，其核心优势在于抗干扰、抗截获与高频谱利用率。本文系统阐述了FHSS的技术原理、应用场景（如军事通信、物联网）、信号检测方法（时频分析、循环平稳检测）及技术挑战（短驻留时间、低功率密度），并探讨了自适应跳频、机器学习优化等前沿方向。结合案例与数据，文章揭示了FHSS在现代通信中的不可替代性及其未来智能化、宽带化的发展趋势。

1. 引言

跳频扩频技术起源于二战时期的军事保密通信，由女演员海蒂·拉玛与作曲家乔治·安塞尔于1941年提出专利，利用钢琴滚轴原理实现频率跳变以规避干扰。1980年代，随着伪随机码技术的发展，FHSS逐步应用于民用领域，如蓝牙（Bluetooth 1.0采用79个1MHz信道，每秒1600跳）和早期Wi-Fi（IEEE 802.11 FHSS标准）。当前，面对5G/6G高频段干扰加剧和物联网设备的指数级增长，FHSS凭借其鲁棒性，在无人机集群通信、工业物联网（IIoT）等场景中焕发新生。

2.跳频扩频（FHSS）原理

2.1 技术架构与核心组件

伪随机码生成器：采用线性反馈移位寄存器（LFSR）生成Gold码或m序列，确保跳频图案的近似随机性。例如，军用跳频电台AN/PRC-117G使用256位LFSR，周期长达2^256-1。

-频率合成器：基于直接数字频率合成（DDS）技术，切换时间小于10μs（如ADI的AD9910），支持快速跳频（FFHSS，跳速>1000跳/秒）。

-同步机制：通过导频信号或时间戳（如GPS授时）实现收发双方跳频序列的相位对齐，同步误差需小于跳频驻留时间的5%（典型值1ms驻留需误差<50μs）。

2.2 工作流程示例

以蓝牙通信为例：

1. 分组传输：每625μs切换一个频率（1600跳/秒），每个时隙发送一个数据包。

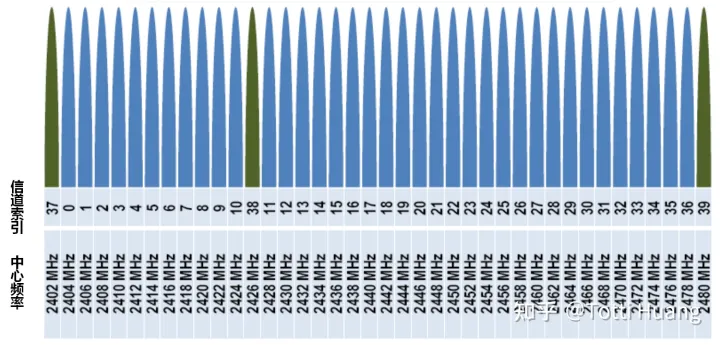

2. 信道分配：ISM 2.4GHz频段划分79个1MHz信道，跳频图案由设备地址和时钟决定。

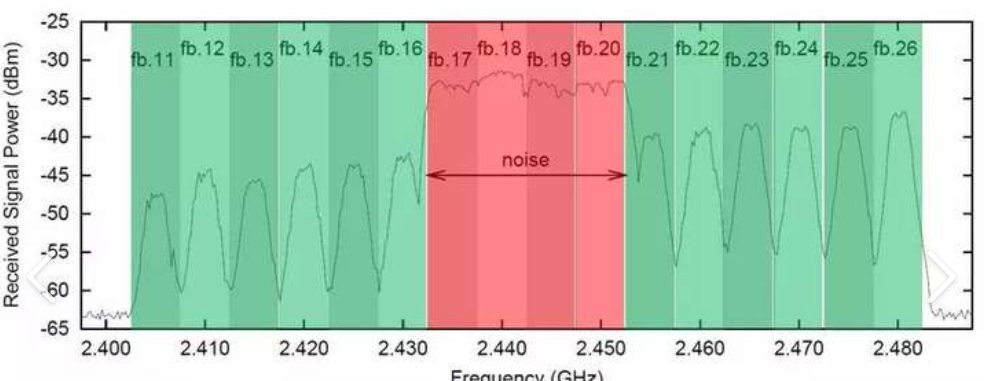

3. 抗干扰机制：若某信道被Wi-Fi占用（如信道6），接收端通过CRC校验请求重发，发射端自动避开干扰频率。

3. 跳频扩频的优势与性能对比

3.1 抗干扰性能量化分析

在窄带干扰下，FHSS系统误码率（BER）可表示为：

其中Ninterfered为受干扰的信道数。假设干扰占据10%带宽，传统窄带系统BER恶化至10^-2，而FHSS仅影响10%的跳频点，整体BER维持10^-3以下。

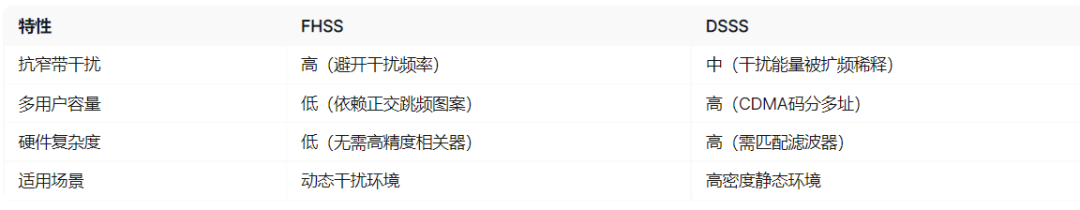

3.2 与DSSS的对比

4. 应用场景与案例分析

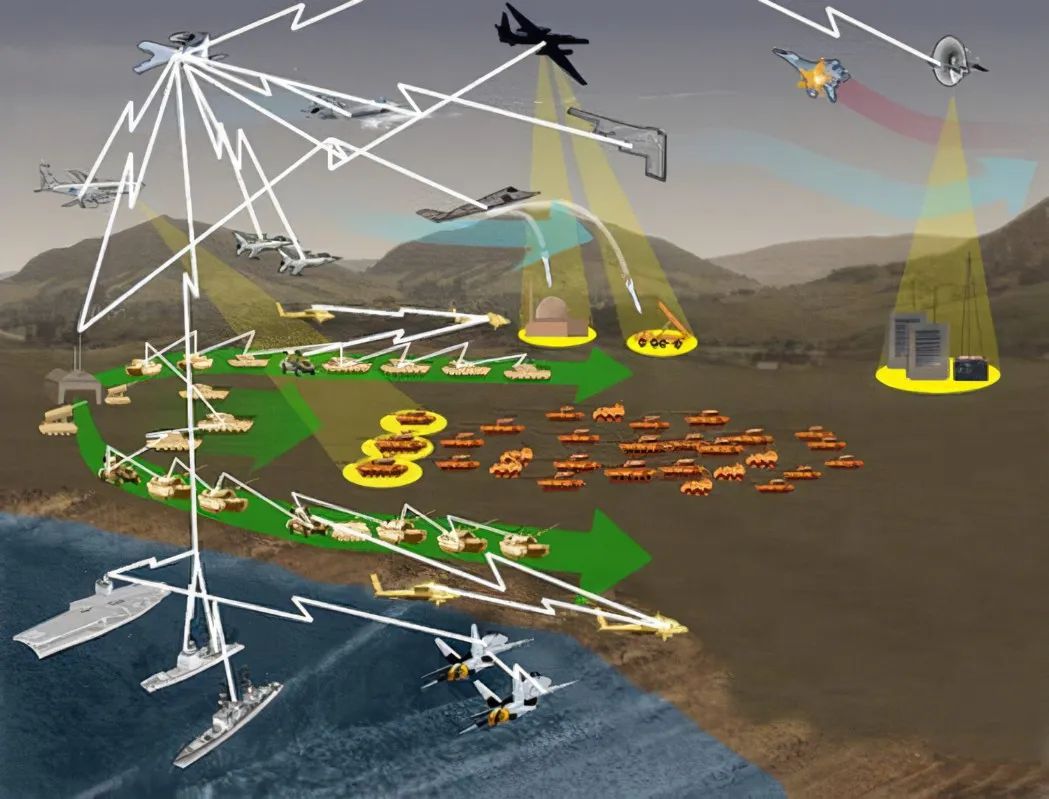

4.1 军事通信：Link-16数据链

跳频参数：每秒77,000跳，3MHz带宽内51个频率点，抗干扰能力达30dB。

战术应用：北约战机通过Link-16共享雷达数据，即使部分频段被敌方阻塞，仍可通过剩余频率维持通信。

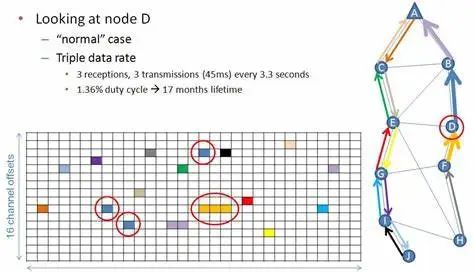

4.2 工业物联网：WirelessHART协议

自适应跳频：在2.4GHz频段使用15个信道，根据信道质量动态选择跳频序列（如RSSI检测避开Wi-Fi信道）。

实测数据：某化工厂部署WirelessHART网络，误包率（PER）从固定信道的8%降至0.5%。

5. 跳频信号检测：算法与挑战

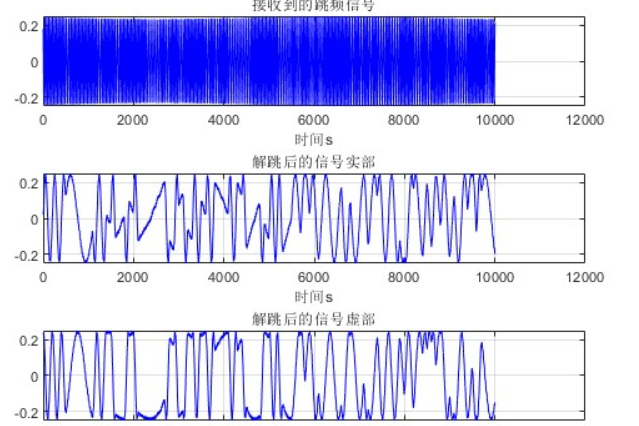

5.1 时频分析法的实现细节

-短时傅里叶变换（STFT）：窗口长度需匹配跳频驻留时间。例如，1ms驻留时选用1ms汉明窗，频率分辨率1kHz。

小波变换：Morlet小波可有效检测瞬态跳频点，时频局部化性能优于STFT。

5.2 循环平稳特征检测

跳频信号的循环自相关函数（CAF）在循环频率处呈现峰值。通过谱相关密度（SCD）分析，可在低信噪比（SNR=-10dB）下实现检测。

6. 技术挑战与优化策略

6.1 短驻留时间检测难题

压缩感知应用：利用信号稀疏性，以欠采样数据重构跳频序列（MIT Lincoln实验室实验：采样率降至Nyquist的30%，检测概率>90%）。

深度学习方案：CNN-LSTM混合网络对时频图分类，华为研究显示在5ms驻留下检测准确率达95%。

6.2 多跳频冲突解决方案

-协作频谱感知：多节点联合检测，通过共识算法排除冲突频率（如ZigBee 3.0的分布式跳频协议）。

7. 未来趋势：智能化与宽带化

7.1 智能跳频系统

强化学习动态调频：DeepMind提出DRQN算法，在动态干扰环境中学习最优跳频策略，频谱效率提升40%。

联邦学习隐私保护：多个设备协作训练跳频模型，无需共享原始数据（爱立信专利EP3560293）。

7.2 超宽带（UWB）跳频

毫米波频段应用：DARPA的“适应性跳频射频”（AHR）项目，在30-300GHz实现10GHz带宽跳频，峰值速率10Gbps。

8. 结论

FHSS技术历经80年发展，从军事保密通信到万物互联的基石，其核心价值在于对不确定无线环境的卓越适应力。未来，随着AI与新型硬件的融合，FHSS将向认知化、智能化演进，成为6G时代高可靠通信的关键使能技术。
