抗干扰技术你了解哪些?

10小时前浏览1

引言

在现代无线通信系统中,抗干扰技术是确保通信质量和可靠性的核心技术。随着无线设备的普及和频谱资源的紧张,射频干扰(RFI)和电磁干扰(EMI)问题日益严重。如何在复杂电磁环境中实现抗干扰通信,成为通信系统设计和优化的关键问题。

跳频(Frequency Hopping)、扩频(Spread Spectrum)和智能天线(Smart Antenna)是三种经典的抗干扰技术。跳频和扩频通过信号处理技术扩展信号频谱,降低干扰影响;智能天线则通过空间分集和波束成形技术,抑制干扰信号的空间特性。本文将从理论、公式和仿真三个层面,深入分析这三种抗干扰技术的原理、实现及其在通信系统中的应用。

一、通信抗干扰的理论基础

1. 干扰信号的数学模型
假设通信信号为
s(t),干扰信号n(t),接收端的总信号可以表示为:

r(t)=s(t)+n(t)

其中,n(t)可能是窄带干扰、宽带干扰或脉冲干扰。抗干扰技术的目标是通过信号处理,最大限度地抑制n(t)的影响。

2. 信噪比(SNR)与抗干扰能力
信噪比是衡量抗干扰能力的重要指标,定义为:

SNR=Ps/Pn

其中,Ps为信号功率, Pn为噪声功率。抗干扰技术的核心目标是提高SNR,从而增强通信系统的鲁棒性。

二、跳频技术与抗干扰

1. 跳频技术的原理

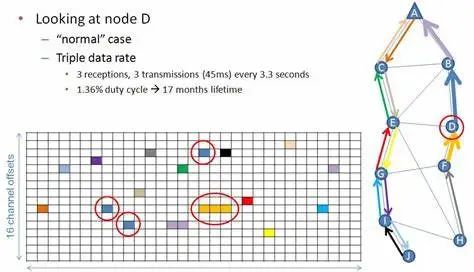

跳频技术通过快速改变通信信号的载波频率,将信号能量分散到不同的频段。假设通信系统的工作频段为
f1到 fn,跳频序列可以表示为:

f(t)=fk,k=1,2,…,n

其中,fk 为第k个跳频频率,跳频间隔为Delta f = f{k+1} - fk。

2. 跳频的抗干扰机制
跳频技术通过以下方式实现抗干扰:

频率分集 :信号能量分散到多个频段,避免单一频段的干扰对通信造成致命影响。

干扰平滑 :快速跳频使得干扰信号在单个频段的持续时间极短,从而降低干扰的影响。

3. 跳频的公式化分析
假设跳频系统的载波频率为
fc,跳频速率为fh则信号的瞬时频率为:

f(t)=fc+Δf*[fh.t]

跳频技术使得干扰信号在单个频段的功率密度被稀释,从而提高系统的抗干扰能力。

三、扩频技术与抗干扰

1. 扩频技术的原理
扩频技术通过伪随机序列(Pseudo-Random Sequence)扩展信号的频谱带宽。假设原始信号带宽为
B,扩频因子为N,则扩频后信号的带宽为:

Bspread=N⋅B

扩频信号的功率谱密度(PSD)为:

PSDspread=P/Bspread

其中,( P )为信号总功率。

2. 扩频的抗干扰机制
扩频技术通过以下方式实现抗干扰:

能量扩散 :信号能量被扩散到更宽的频段,降低了单频段的信号功率,从而增强了抗窄带干扰的能力。

相关检测 :接收端通过伪随机序列的相关性检测,恢复原始信号,从而抑制干扰。

3. 扩频的公式化分析

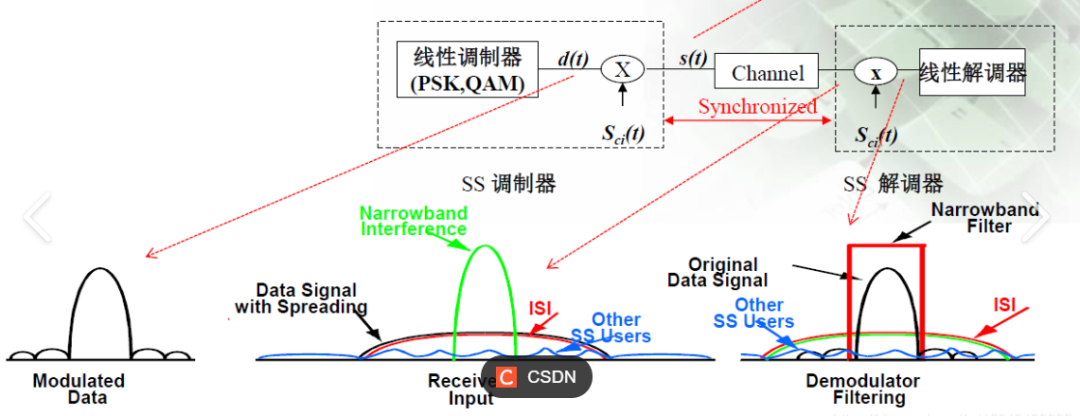

假设扩频信号的伪随机序列为
c(t),原始信号为s(t),则扩频信号可以表示为:

sspread(t)=s(t)⋅c(t)

接收端通过与伪随机序列的相关运算,恢复原始信号:

r(t)=sspread(t)⋅c(t)

相关运算使得有用信号的能量被集中,而干扰信号的能量被扩散,从而提高了抗干扰能力。

四、智能天线技术与抗干扰

1. 智能天线的原理

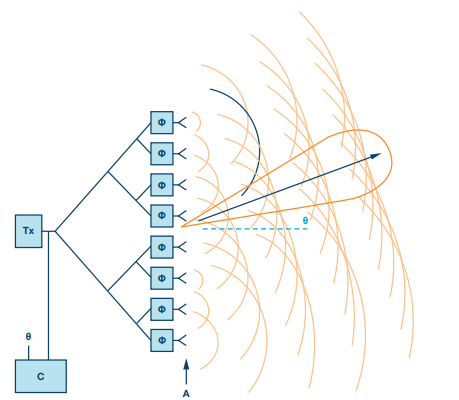

智能天线通过自适应波束成形(Adaptive Beamforming)和空间分集技术,实现对目标信号的方向性增强和干扰信号的抑制。假设接收端有( M )个天线阵元,接收信号可以表示为:

r(t)=A⋅s(t)+n(t)

其中,A为天线阵列的 steering 矩阵,s(t) 为目标信号向量,n(t) 为干扰和噪声向量。

2. 智能天线的抗干扰机制
智能天线通过以下方式实现抗干扰:

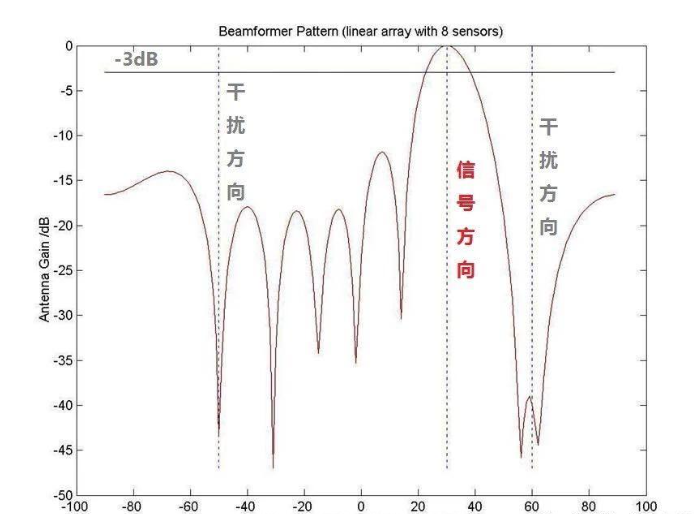

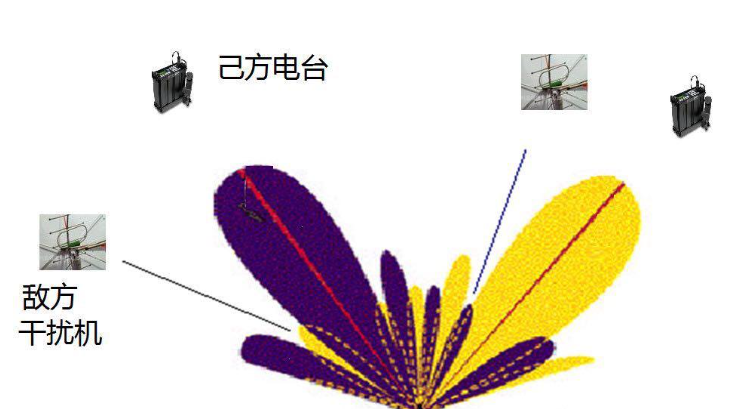

波束成形 :通过调整天线阵元的加权系数,形成指向目标信号的波束,同时抑制干扰信号。

空间分集 :利用多天线阵元的空间特性,实现对干扰信号的分集接收和抑制。

3. 智能天线的公式化分析
假设接收端的加权系数向量为

w,则输出信号为:

y(t)=wH⋅r(t)

可以实现对目标信号的最大化增益和对干扰信号的最小化增益。

五、仿真分析:跳频、扩频与智能天线的抗干扰性能

为了验证跳频、扩频和智能天线的抗干扰性能,我们设计了以下仿真场景:

1. 仿真参数

载波频率:fc=1GHz

信号带宽:B=1MHz

干扰信号功率:Pn=−60dBm

信噪比(SNR):10dB



在窄带干扰环境下,跳频技术通过频率分集和干扰平滑,将误码率(BER)从10^-2降低到10^-3

扩频技术 :在宽带干扰环境下,扩频技术通过能量扩散和相关检测,将误码率从10^-2降低到10^-4

智能天线 :在多径干扰环境下,智能天线通过波束成形和空间分集,将误码率从10^-2降低到10^-5

3. 仿真结论
跳频、扩频和智能天线技术在不同干扰环境下均表现出良好的抗干扰性能。跳频技术适用于窄带干扰,扩频技术适用于宽带干扰,智能天线技术适用于多径干扰和空间干扰。

六、案例分析:抗干扰技术的实际应用

1. 跳频技术在军事通信中的应用
在军事通信系统中,跳频技术被广泛用于抗干扰和抗截获。例如,美国的“AN/PRC-148”战术无线电通信系统采用跳频技术,其跳频速率为1000跳/秒,工作频段为30 MHz到1 GHz。通过快速跳频,该系统能够有效避开敌方干扰信号,确保通信链路的可靠性。

2. 扩频技术在卫星通信中的应用
在卫星通信系统中,扩频技术被用于抗干扰和提高频谱利用率。例如,GPS卫星信号采用伪随机序列扩频技术,其扩频因子为1023,信号带宽为2.046 MHz。通过扩频,GPS信号能够抵抗地面干扰和多径效应,确保定位精度。

3. 智能天线在5G通信中的应用
在5G通信系统中,智能天线技术被用于提高频谱利用率和抗干扰能力。例如,Massive MIMO技术通过大规模天线阵列和自适应波束成形,实现了对用户信号的精准定位和干扰抑制,显著提升了通信系统的容量和可靠性。

七、总结与展望

跳频、扩频和智能天线技术通过信号处理和空间分集,显著提升了通信系统的抗干扰能力。跳频技术通过频率分集和平滑干扰,扩频技术通过能量扩散和相关检测,智能天线技术通过波束成形和空间分集,为无线通信系统提供了强大的抗干扰能力。

未来,随着5G、6G通信和物联网技术的发展,抗干扰技术将面临更高的要求。结合人工智能和自适应滤波技术,跳频、扩频和智能天线技术将进一步优化,为复杂电磁环境下的通信提供更可靠的解决方案。


来源:射频通信链
通信UM理论人工智能DAP
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-07-29
最近编辑:10小时前
匹诺曹
签名征集中
获赞 6粉丝 39文章 396课程 0
点赞
收藏
作者推荐

频谱仪能测哪些指标?

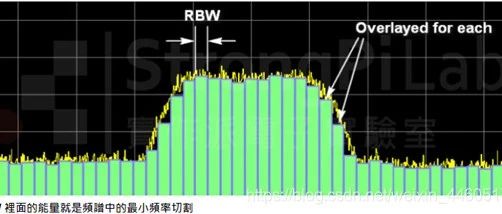

在射频领域,频谱仪是工程师们手中的“利器”,它能将复杂的信号以直观的频谱形式展现出来,帮助我们洞察信号的奥秘。但你真的了解并会使用频谱仪吗?(一)频谱仪基础:关键参数与原理 两个核心参数:RBW与VBW RBW(分辨率带宽) 定义:它是频谱仪中中频滤波器的3dB带宽,相当于对信号频谱进行“切割”的最小频率单位。 RBW是频谱仪中中频滤波器的3dB带宽。当测量分辨率带宽(RBW)设置为明显小于脉冲重复频率(=1/T)的值,可以分辨单个谱线。从采样的角度来说,要想区分两个信号,必须把RBW的设置要小于两个信号的间隔才能完全区分两个信号。RBW的设置要小于采样的间隔,根据ADC的采样定理,数字信号如果要能够恢复模拟信号,一个周期内至少要采集两个点。如果双音信号频间距远远小于中频滤波器的带宽,那么频谱仪是无法“分辨”出这两根谱线的,而是“误认为”是一根谱线。当频间距与中频滤波器带宽相等时,频谱仪测得的频谱将如图所示,通常认为此时为可分辨的临界点。如果将RBW设置得远远小于频间距,则可以非常清晰的将两个信号分辨出来,如图(右)所示。举例来说一下RBW的设置怎么影响我们测试指标在测试一个设备有没有杂散的时候,我们通常会把RBW打的很宽,因为这样可以观测到更宽的范围。但是这时候如果近端有带外杂散,如果我们的RBW打的比较宽,可能就无法发现这个杂散。(二)RBW除了影响分辨率还影响什么?底噪声影响:RBW越大,频谱仪测量到的底噪声越高。公式表明,RBW增大10倍,底噪抬高10dB(Noise Floor, rms = -174dBm/Hz + NFSA + 10lg(RBW))。因此,减小RBW可降低噪底,提升小信号的观测能力。 VBW(视频带宽)定义:检波后视频滤波器的带宽,用于平滑检波包络。 作用:VBW越小,测试曲线越光滑,测量精度越高。通常可根据RBW自适应调整,或在需要细腻显示时手动调小。 工作原理:超外差结构的奥秘频谱仪多采用超外差结构,核心流程如下:信号输入:射频信号经衰减器调整电平,避免混频器过载。 混频处理:与本振信号混频,将射频信号转换为固定中频信号,便于后续处理。 滤波与放大:中频信号通过分辨率带宽滤波器,筛选出目标频率分量并放大。 检波与显示:包络检波器提取信号幅度信息,经视频滤波后在屏幕上显示频谱。重要指标:动态范围与灵敏度 动态范围:能同时测量的最大信号与最小信号的幅度差,受混频器非线性和底噪声限制。例如,测量谐波失真时,需确保被测信号与杂散信号均在动态范围内。 灵敏度:频谱仪能检测到的最小信号电平,取决于底噪声和噪声系数。灵敏度越高,越适合弱信号测量,如无线通信中的基站覆盖测试。 频谱仪使用全流程 开机与校准:确保测量准确 开机预热:多数频谱仪需预热15-30分钟,使内部器件稳定,尤其是本振源。 自动校准:通过内部校准信号(幅度参考信号)校准幅度精度,部分高端机型支持温度漂移自动补偿。参数设置:精准定位信号 中心频率与扫宽 中心频率:设置为被测信号的中心频率,使信号出现在屏幕中央。 扫宽:根据信号带宽选择,若已知信号频率范围为100MHz-200MHz,扫宽可设为100MHz(起始100MHz,终止200MHz)。 RBW与VBW设置初始设置:先粗设RBW为信号带宽的2-3倍,观察信号轮廓;再逐步减小RBW,直至信号频谱稳定。 VBW建议:通常设为RBW的1/3-1/10,如RBW=10kHz时,VBW可设为3kHz,以平衡平滑度与响应速度。 衰减器调整:根据输入信号强度,调整衰减器使信号电平在混频器线性范围内(避免压缩),通常从0dB开始逐步增加,直至信号幅度稳定。 (三)信号测量:从基础到进阶 单音信号测量 - 直接读取屏幕上信号峰值的频率和幅度,注意使用峰值检波器确保最大幅度被捕获。双音信号测量(互调失真) 输入两个等幅信号,设置RBW小于两信号频间距,观测中间的三阶互调产物(2f1-f2、2f2-f1),计算其与基波的幅度差。 邻道功率测量(ACPR) - 针对数字通信信号,设置合适的信道带宽和频偏,利用频谱仪内置模板测试信号能量泄漏到邻道的程度。 CCDFCCDF是直接测量和可视化信号峰均比统计特性 的最常用工具。峰均比本身是一个瞬时的或平均的概念,而CCDF则完整地展示了峰均比的概率分布。CCDF描述信号瞬时功率超过其平均功率某一特定值的概率 。用“在多长时间内”来表述概率(更严谨的说法是“信号在多大比例的时间内”)非常直观。相位噪声测量连接高稳定度信号源,启用相位噪声测量功能,设置偏移频率范围,读取指定频偏处的噪声电平(dBc/Hz)。 Zero spanZero Span模式在频谱分析仪中是一种强大的工具,主要用于时域分析,能够帮助用户深入理解信号的特性及其在时间上的变化.可以测量功放的爬坡时间,分析信号特性等。杂散辐射测试杂散辐射测量用于监测放大器产生的、在指定频率范围之外的无用信号。通常,杂散辐射是在宽频率范围内进行测量的。杂散辐射测量允许用户灵活定义所有测量参数。占用带宽(OBW)调制信号的一个重要特性是其占用带宽,即必须包含一定百分比功率的带宽。例如,在无线通信系统中,必须限制占用带宽,以实现相邻通道中无失真的传输。数字调制与实时分析 -数字调制分析:利用频谱仪的矢量信号分析功能解调QPSK、256QAM等信号,查看星座图、误差矢量幅度(EVM)等指标,评估调制质量。 实时频谱分析:针对捷变信号(如雷达脉冲、跳频通信),启用实时模式捕获瞬态频谱,通过密度显示(Histogram)观察信号出现概率,避免传统扫频模式的漏测问题。总结:频谱仪的使用不仅是操作按钮的组合,更是对信号理论、仪器原理和工程实践的综合运用。基础层需掌握RBW/VBW的物理意义与设置逻辑,应用层需熟悉各类测量场景的参数配置,进阶层则需结合仪器特性优化测量方案(如本振稳定、预选器协同)。 初学者可从单音信号测量起步,逐步尝试双音、调制信号等复杂场景,同时注重校准与误差分析 下次拿起频谱仪时,不妨带着这些思考:我是否选对了RBW?噪声对测量的影响有多大?这个杂散是真实存在还是仪器失真?带着问题探索,你将解锁更多频谱仪的隐藏技能。来源:射频通信链
