互调效应：挑战、解决方案与有源无源影响分析
引言
在无线通信系统中，信号的纯净度和完整性是保障通信质量与容量的基石。虽然业界长期关注有源器件（如放大器、混频器、变频器等）的非线性特性，并投入大量资源优化其线性度，但无源器件所引入的非线性效应却常被低估。这些看似微弱的无源非线性，尤其是在高功率、多载波、高密度部署的现代基站中，可能产生显著的互调干扰，严重影响系统性能。本文将深入剖析互调失真 (IMD) 的本质，聚焦其核心表现形式——无源互调 (PIM) 和有源互调 (AIMD) 的产生机制、影响差异以及检测与抑制策略。
什么是互调失真 (IMD)

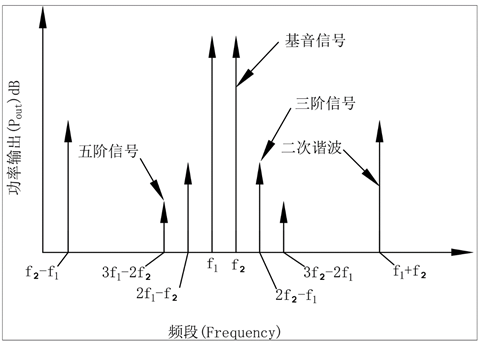

互调失真(IMD) 是一种由系统非线性导致的信号畸变现象。当两个或多个频率不同（f1, f2, ...）的信号同时通过一个非线性系统（无论有源或无源）时，除了原始信号及其谐波外，还会产生新的频率分量。这些新分量是原始频率的整数倍线性组合，其数学表达式可表示为：mf1 ± n f2 （其中 m, n 为整数，m+n 称为互调阶数）。例如：
二阶互调 (2nd order IMD): f1 + f2, f1 - f2
三阶互调 (3rd order IMD): 2f1 ± f2, 2f2 ± f1
五阶互调 (5th order IMD): 3f1 ± 2f2, 3f2 ± 2f1, 2f1 ± f2 ± f3 等。 关键点在于： 这些组合频率 (2f1 - f2, 2f2 - f1 尤为常见且危害大) 可能恰好落在系统自身或其他系统的接收频带内 ，形成难以滤除的同频或邻频干扰。
互调失真的来源与分类
互调失真可从来源和阶数两个维度分类：
按照来源:
有源互调失真 (Active IMD, AIMD):
来源： 由有源器件（功率放大器(PA)、低噪声放大器(LNA)、混频器、振荡器、有源滤波器、驱动器等）固有的非线性特性引起。
机制： 有源器件的输入-输出 (I/O) 特性曲线并非理想直线。当输入信号幅度增大（接近或超过器件的1dB压缩点）或多信号叠加时，输出信号会产生幅度和相位失真，从而生成互调产物 (IMP)。PA 通常是 AIMD 的主要来源，尤其是在多载波基站中。
特点： AIMD 幅度通常比 PIM 大得多，是系统设计时首要考虑的非线性因素。其强度与信号功率、偏置点、器件工艺（如 Si, GaAs, GaN）和线性化技术密切相关。
无源互调失真 (Passive IMD, PIM):
来源： 由“理想中应为线性”的无源器件（同轴连接器、馈线电缆、天线、双工器/滤波器、功分器/合路器、塔放(TMA)/塔顶放大器(BDA)、避雷器、金属支撑结构等）的非线性特性引起。
机制： 实际无源器件的非线性根源复杂多样：
接触非线性： 不同金属接触面（如铜-铝，铜-钢）的氧化、污染、锈蚀、松动或接触压力不足，形成类似“二极管”的非线性结（即著名的“锈蚀螺栓效应”）。
材料非线性： 铁磁材料（如钢、铁氧体）在强磁场下的磁滞效应；某些介电材料或非理想导体的非线性电导/磁导特性。
热效应： 大功率信号引起局部温度变化，导致电阻或接触状态改变（相对较弱）。
特点： PIM 幅度通常远低于 AIMD（常低于 -100 dBc 甚至 -150 dBc 级别），但其产生位置可能位于接收通道（如双工器、天线端口），且产生的 IMP 可能直接落入接收频段，对接收灵敏度影响巨大。PIM 具有“逆功率特性”——输入功率增倍，三阶 PIM 产物增大 3dB（而非 AIMD 的 2dB）。对安装质量、环境腐蚀极为敏感。
按照阶数:
二阶互调 (2nd Order IMD): 产物频率 f1 ± f2。幅度相对较大，但频率通常远离工作频带，较易用滤波器滤除。在宽带/多频段系统中需警惕。

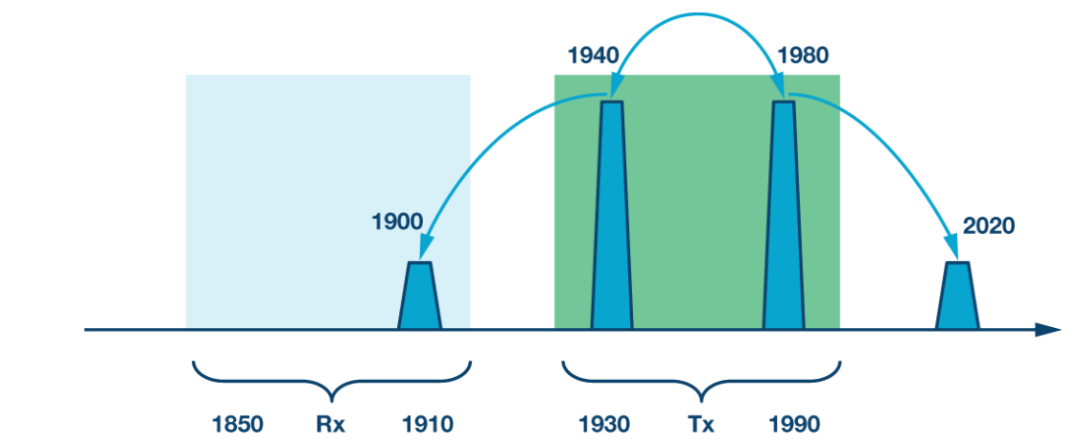

三阶互调 (3rd Order IMD): 产物频率 2f1 ± f2, 2f2 ± f1。危害最大！ 因为 2f1 - f2 和 2f2 - f1 很可能落在 Tx 和 Rx 频带附近甚至内部（尤其 FDD 系统），难以滤除。是系统设计、PIM 测试和 AIMD 抑制的主要目标。
高阶互调 (5th, 7th... Order IMD): 产物幅度随阶数增加快速衰减，但其频率组合可能意外落入敏感频段（如 GPS, IoT 频段）或带内，造成难以排查的干扰。在宽带、大功率、多载波系统中需关注。
互调失真的影响
互调产物对无线通信系统（尤其是基站）造成广泛且严重的负面影响：
接收机灵敏度劣化 (Desensitization)： 落入接收频带的 IMP（特别是三阶 PIM）会抬升接收通道的本底噪声，淹没微弱的上行信号，导致掉话率升高、边缘覆盖变差、上行速率下降。
系统内/系统间干扰： IMP 不仅干扰自身链路（自干扰），也可能落入其他运营商的频段或相邻小区的工作频段，造成网间干扰或小区间干扰，降低整体网络性能甚至引发投诉。
有效容量与频谱效率下降： IMP 占用宝贵的频谱资源，等效于增加了系统噪声，限制了可用信噪比(SNR)和调制编码阶数(MCS)，从而降低单扇区/小区可承载的用户数和数据速率。

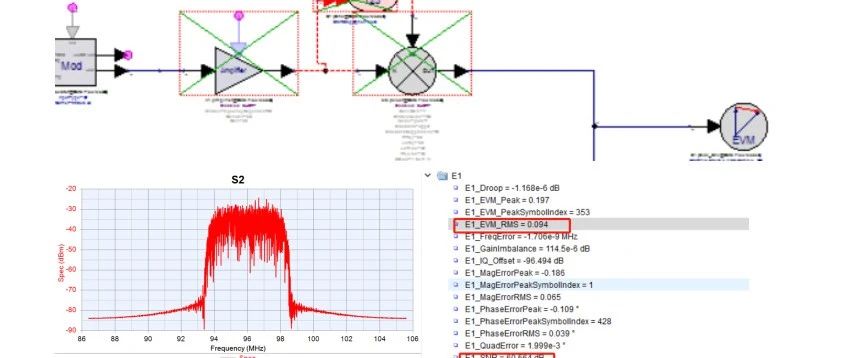

信号质量恶化与误码率(BER)增加： 对下行信号而言，带内 AIMD 会直接污染信号星座图，增加 EVM，导致解调错误。
误触发告警与性能降级： AIMD 会迫使功放进行更深的输出功率回退 (Back-off) 以维持线性度。这可能导致功放工作在远离最佳效率点，效率降低，发热增加；同时，为防止过载保护而触发的假告警增多；此外，功放线性化算法（如 DPD）失效点提前，影响性能。PIM 也可能触发接收机过载告警或 RSSI 异常告警。
增加网络优化与维护成本： 定位和解决由 PIM 或 AIMD 引起的网络性能问题通常耗时耗力，需要专业人员和设备。
无源互调 (PIM) 的深入分析与挑战
PIM 作为 IMD 的一种特殊且棘手的形式，在现代基站中日益凸显其挑战性：
PIM 的分类与成因细化:
设计 PIM (Inherent PIM)： 由系统设计中选用的无源器件本身具有较高的固有 PIM 水平导致（如连接器类型、电缆材料/工艺、滤波器设计、天线辐射体材料）。低 PIM 设计是关键。
装配 PIM (Assembly-Induced PIM)： 由于现场安装工艺不当导致：
连接器安装：扭矩不足/过大、未清洁干净（灰尘、金属屑、油脂）、划伤、防水处理不当、金属冷流变形。
电缆：过度弯曲、挤压、扭曲、老化。
天线：安装不牢固、馈电点应力过大。
环境因素：水汽侵入、盐雾腐蚀、温度循环导致材料/接触特性变化。
外部 PIM (External PIM / "Rusty Bolt" PIM)： 信号离开发射天线后，照射到天线周围的锈蚀金属物体（如支架、护栏、管道、屋顶金属、废弃天线、铁塔锈蚀点）、非线性散射体（如氧化连接点）上产生 PIM，再反射或散射回基站接收天线。定位困难，与环境强相关。
复杂度加剧 PIM 挑战：

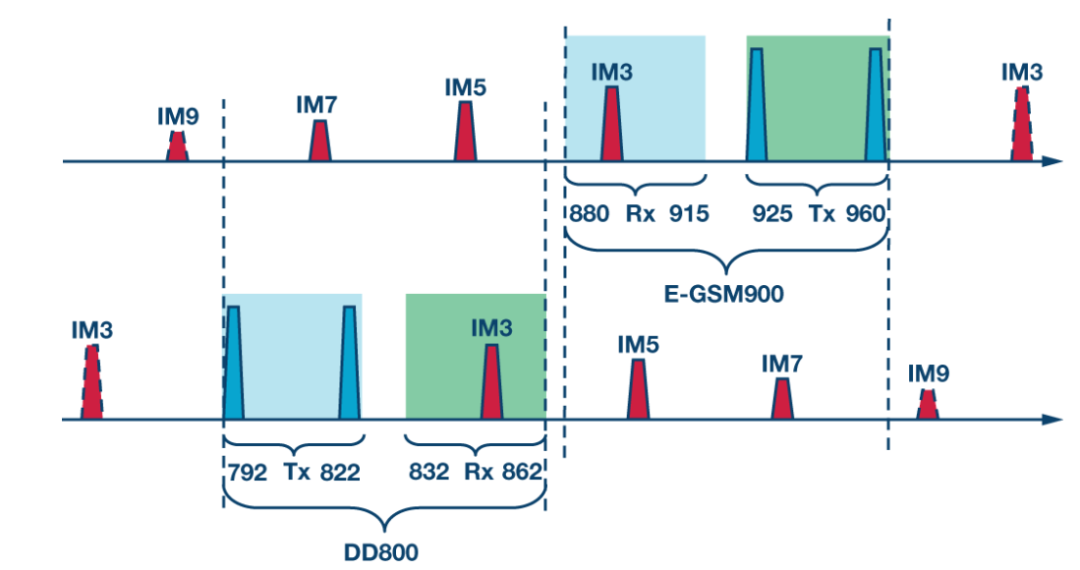

多频段、多制式共存： 现代基站普遍支持多个频段（如 700MHz, 1800MHz, 2100MHz, 2600MHz, 3.5GHz）和多种制式（2G/3G/4G/5G NR）。不同频段的 Tx 信号（如 TDD 的 Band 41/n41 和 FDD 的 Band 3）可能在合路器、天馈系统甚至外部环境中相互混合，产生复杂的、难以预测的 PIM 产物。例如 2*B3_Tx - B41_Tx 可能落入 B3 的上行频段。
Massive MIMO 与 AAS： 有源天线系统(AAS)集成了大量 TRX 通道和无源网络（馈电网络、滤波器），内部结构极其复杂，连接点数量剧增，对低 PIM 设计和制造工艺要求极高。同时，窄波束可能聚焦能量到特定外部锈蚀点。
更高功率密度： 5G NR 使用更高频段和更大带宽，为补偿路径损耗和提升容量，部分场景下发射功率密度增大，更易激发 PIM。
共享基础设施： 多运营商共享铁塔、平台、甚至部分天馈资源，增加了外部 PIM 源和相互干扰的风险。
PIM 的检测与定位技术
有效解决 PIM 问题的前提是快速准确地找到源头。常用技术包括：

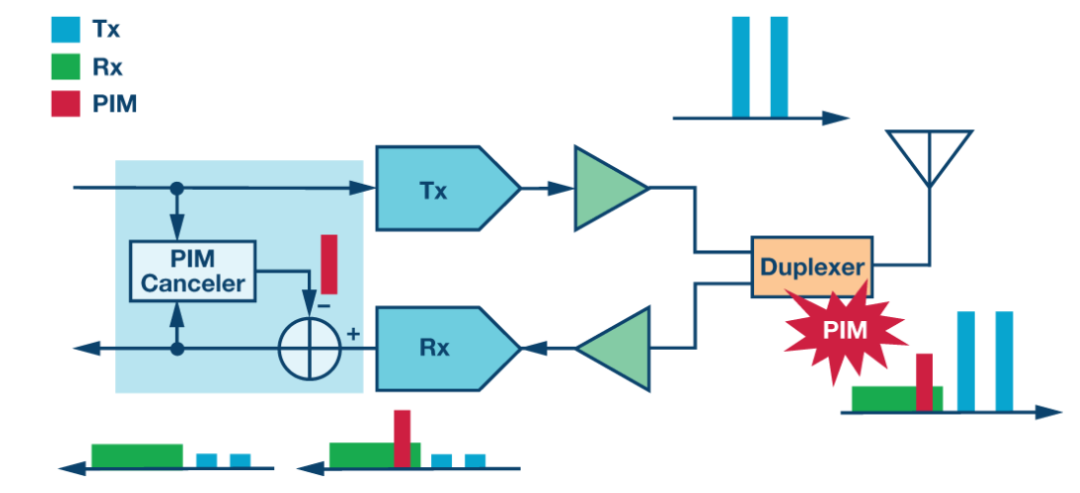

PIM 测试仪 (PIM Analyzer): 最直接的工具。 向被测系统（DUT）注入两个或更多高功率载波（通常接近实际 Tx 功率），在接收频带或指定频点精确测量产生的 PIM 产物（通常是三阶）的绝对功率（dBm）或相对于载波的相对功率（dBc）。关键测试参数包括 PIM 值（如 -150 dBm @ 2x43 dBm）、测试频率组合。
距离至 PIM (Distance to PIM, DTP): 精确定位的核心技术。 PIM 分析仪通过测量 PIM 信号从产生点反射回测试端口的时延，结合信号在电缆中的传播速度，计算出 PIM 源到测试端口的距离。常用于定位天馈系统中具体的问题点（如某个连接器、天线端口）。高级 DTP 技术可提高分辨率和抗噪能力。
线路扫描 (Line Sweeping / VSWR Testing)： 虽然主要用于测量回波损耗/VSWR 和插入损耗，但可以帮助识别导致 PIM 的潜在问题点，如严重阻抗不连续点（松动的连接器、电缆损坏、天线失配）。可作为 PIM 排查的辅助手段。
时域反射 (Time Domain Reflectometry, TDR)： 发送高速脉冲，测量反射波。用于精确定位电缆中的阻抗异常点（如压瘪、进水、连接不良），这些点往往是 PIM 高发区。需结合 PIM 测试确认。
频域反射 (Frequency Domain Reflectometry, FDR)： 发送扫频信号，分析反射信号的幅度和相位信息，可在频域上定位故障点。相比 TDR，在长电缆或复杂网络中定位精度可能更高。
基于扫频的外部 PIM 定位： 一些专用工具结合频谱分析仪、定向天线和发射源，通过扫频测量天线周围环境的反射信号中的 PIM 分量，辅助定位外部锈蚀点或散射体。
有源器件互调失真 (AIMD) 的深入分析与解决方案
AIMD，尤其是功放(PA)产生的三阶互调(IM3)，是影响基站发射信号质量和产生带外(OOB)辐射的核心因素。
AIMD 的关键特性：
与工作点强相关： AIMD 在 PA 接近饱和区时急剧恶化。IM3 的幅度随输入功率增加而快速上升（斜率通常为 2:1，即输入增 1dB，IM3 增 2dB）。
效率与线性的权衡： PA 通常在接近饱和区效率最高。抑制 AIMD 通常需要让 PA 工作在回退区，牺牲效率换取线性，导致功放发热增加、效率降低、能耗上升。
记忆效应： 宽带信号或突发信号下，器件的热效应、偏置电路调制等会导致非线性特性随时间/频率变化（动态非线性），使 AIMD 补偿更复杂。
AIMD 的核心解决方案：
1. 选用高线性度器件：
工艺选择： GaN HEMT 器件因其高击穿电压、高功率密度和良好热导率，在相同输出功率下比传统 LDMOS 具有更高的功率附加效率(PAE)和更好的线性潜力，是实现高性能功放的首选。

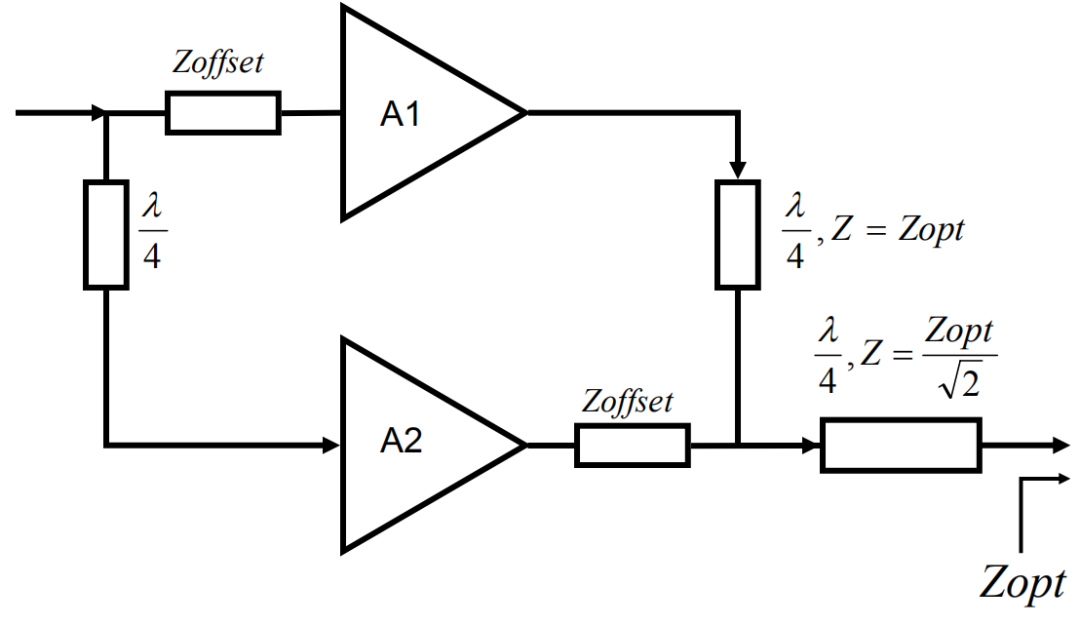

电路拓扑： Doherty 功放架构通过主辅功放组合，能在一定功率回退范围内显著提高效率，但其固有的不对称性会带来特定的互调特性，需要仔细设计和线性化。平衡式/推挽结构可抑制偶次失真。
2. 功率回退 (Output Power Back-off)： 最基本的方法。降低功放的输出功率，使其远离饱和区，工作在线性更好的区域。代价是显著降低 PAE 和有效输出功率。 需在覆盖、容量和效率间取得平衡。
3. 预失真技术 (Predistortion)： 当前基站 AIMD 抑制的核心技术。
原理： 在信号输入 PA 之前，先对其进行一个与 PA 非线性特性相反的非线性处理（预失真）。理想情况下，预失真器 + PA 的组合具有线性特性。
模拟预失真 (APD)： 使用模拟电路（如二极管网络）实现。结构相对简单，带宽宽，但精度有限，调整困难，抑制能力一般（~10-15 dBc），多用于辅助或要求不高的场景。
数字预失真 (DPD)： 现代基站标准配置。 利用高速 ADC 采集 PA 输出信号，通过数字信号处理器(DSP)或 FPGA 实时建模 PA 的非线性特性（包含记忆效应），并计算相应的预失真参数，通过高速 DAC 作用于输入信号。可提供高达 20-30 dBc 甚至更好的 IM3 抑制能力。DPD 算法的性能和稳定性（收敛速度、鲁棒性）是关键技术。

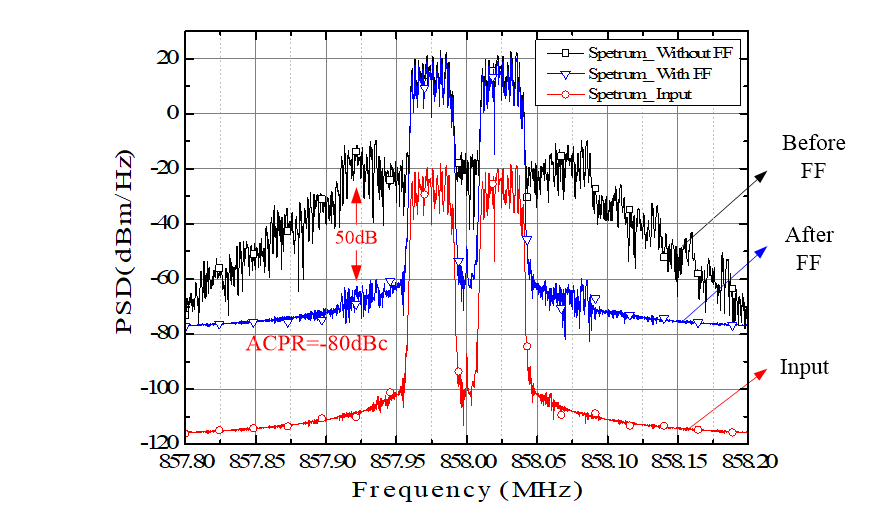

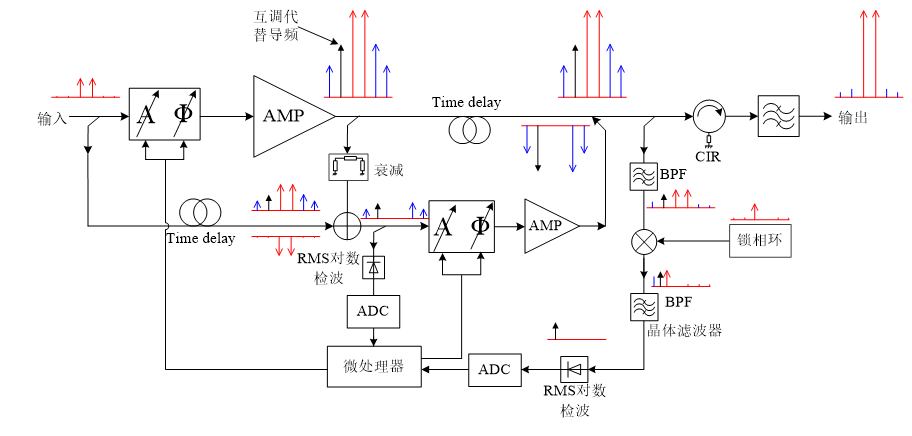

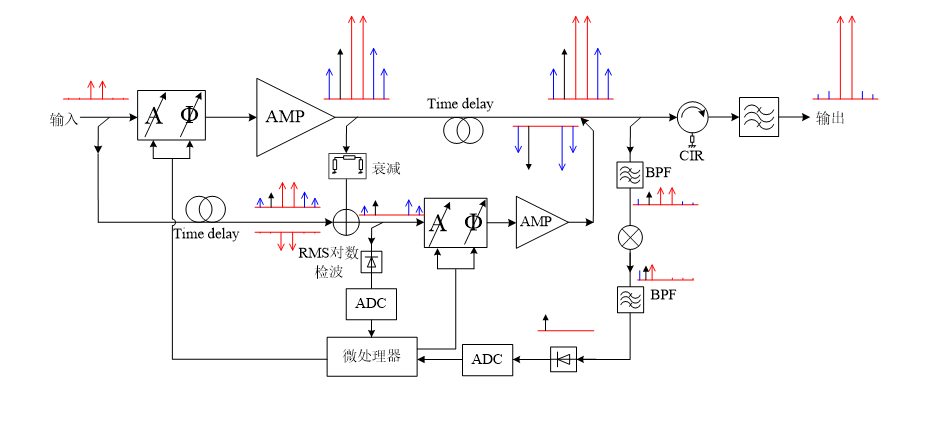

4.前馈技术 (Feedforward)： 一种经典的线性化技术。在 PA 输出端耦合一小部分信号，与经过延迟线的原始输入信号比较，得到误差信号（主要是 AIMD）。然后将此误差信号放大并通过环路在输出端反向叠加抵消。理论上可实现高线性度，但结构复杂、成本高、对环路延迟匹配要求极其苛刻、效率较低（需额外的误差功放），在现代宏基站中已基本被 DPD 取代，但仍用于某些超高性能、超宽带或特殊要求的场景。
5. 优化偏置与供电： 设计低阻抗、低感抗的偏置网络，使用高纹波抑制率的 LDO 或开关电源滤波器，减少偏置线受调制引起的动态 AIMD。包络跟踪(ET)或包络消除与恢复(EER)技术通过动态调整 PA 供电电压来提升效率，但实现复杂，需与 DPD 结合。
6. 系统设计与规划：
载波配置优化： 避免使用容易产生带内三阶互调（如 2f1 - f2）落在接收频带内的载波频率组合（对于 FDD 系统尤其重要）。
多载波合路策略： 使用滤波器合路（腔体滤波器组）比电调合路器能更好地隔离不同载波，减少在 PA 输入端的多载波叠加幅度，降低对 PA 线性的要求。
结论
互调失真（IMD），无论源于有源器件（AIMD）还是无源器件（PIM），都是现代无线通信基站（特别是多频段、多制式、高密度部署场景）面临的严峻挑战，直接威胁系统容量、覆盖、质量和能效。二者虽同属非线性范畴，但在来源、强度、特性和影响方式上存在显著差异：
AIMD 是系统设计的首要非线性考虑，强度大，主要影响发射信号质量和带外辐射，解决方案聚焦于器件工艺选择、高效架构（如 Doherty）、以及强大的线性化技术（尤其 DPD） 。
PIM 幅度微弱但危害隐蔽，常直接污染接收通道，对灵敏度影响巨大，且其“逆功率特性”和对外部环境/安装质量的强依赖性使其成为网络维护优化中的“顽疾” 。解决方案强调全生命周期管理（低 PIM 设计、严苛规范安装、定期维护检测、精准定位排除） 。
随着 5G-Advanced 和未来 6G 向更高频段、更宽带宽、更大规模 MIMO 和更密集异构网络演进，互调效应将更加复杂和突出。深入理解 IMD 机理，综合运用检测定位技术和软硬件解决方案，并在网络规划、部署、运维各环节持续优化，是确保无线通信网络高性能、高可靠、高效率运行的关键。
