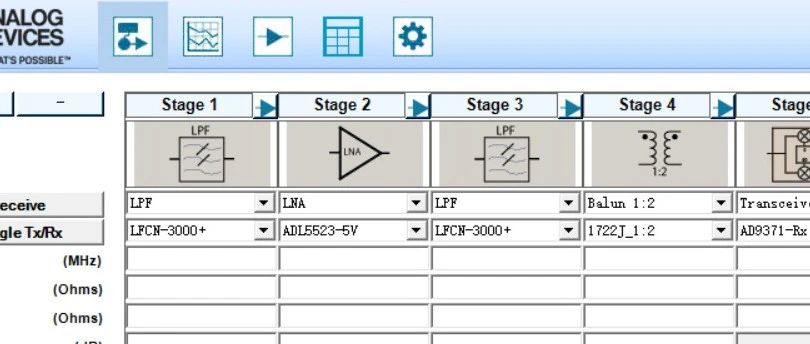

IQ 调制的缺陷成因、理论分析及解决方案
一、IQ 调制的基础理论与数学建模
IQ 调制的本质是复数信号在射频域的映射，其理论基础可通过正交分解与复数混频模型阐述。设基带信号为复数形式 S(t) = I(t) + jQ(t) ，其中 I(t) 为同相分量， Q(t) 为正交分量。理想情况下， I(t) 与 cos(ωt) 相乘， Q(t) 与 sin(ω t) 相乘，叠加后得到射频信号：
SRF(t) = I(t) cos(ω t) + Q(t) sin(ω t) = Re{[I(t) + jQ(t)]e^jωt}

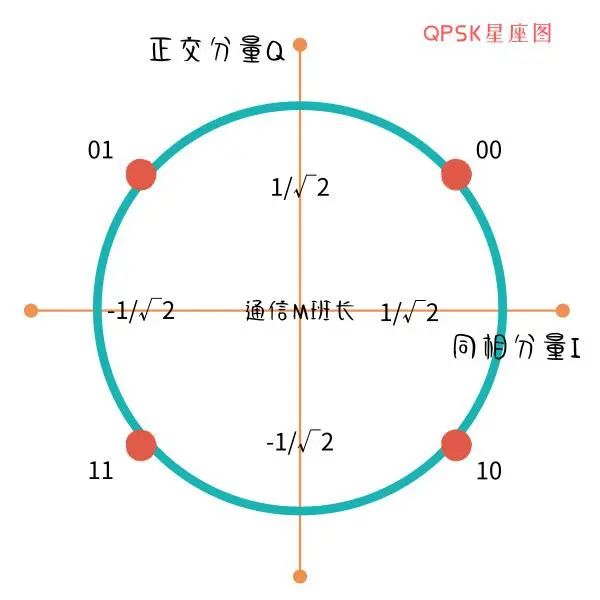

该过程等价于将基带复数信号上变频至载波频率 ω 。从星座图视角看，QPSK 调制中 I/Q 取值为 ±1 ，理想叠加后生成 4 个相位点（0°、90°、180°、270°），对应单位圆上的等距矢量。
二、缺陷成因的理论剖析与数学表达
（1）增益不平衡与相位误差的数学建模
•增益不平衡：若 I 通道增益为 kI，Q 通道增益为 kQ ，则实际输出信号为：

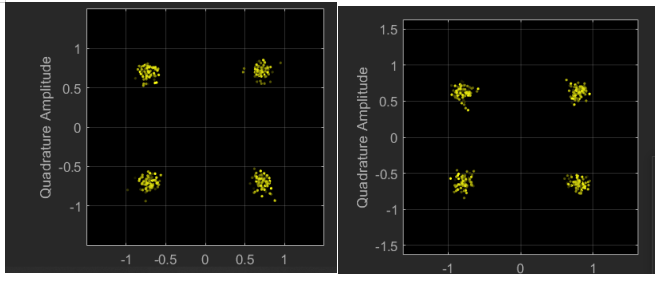

当 kI≠kQ 时，QPSK 星座图由正方形变为矩形。以 kI = 1.1, kQ = 1 为例， (1,1) 点对应的合成矢量幅度为
≈1.48 ，相位为 arctan(1/1.1) ≈ 42.3° ，偏离理想 45° 相位约 2.7°，导致星座点间距不均。
•相位误差：若 LO 裂相存在△θ 的正交误差，则 Q 路本振信号为 sin(ω0 t +△θ) ，输出信号变为：
SRF(t) = I(t)cos(ω0 t) + Q(t)sin(ω0 t + △θ )

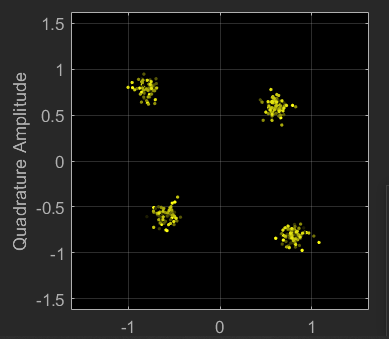

当 △θ = 1° 时，QPSK 星座图中 (1,1) 点的合成相位为 45° + △θ/2≈ 45.5°
（2）直流偏置与 LO 泄漏的机理
•直流偏置：调制后产生固定分量：
S(t) = I(t)·cos(ω₀t) - Q(t)·sin(ω₀t) + A_LO·cos(ω₀t + φ)

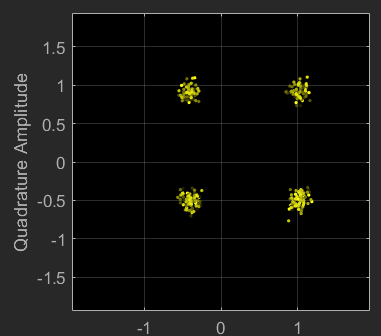

该分量即为 LO 泄漏，在频域中表现为载波频率处的谱线，与调制信号叠加后导致星座图中心偏移。
•寄生耦合：LO 信号通过寄生电容 直接耦合到 RF 输出端，与失调引起的泄漏形成矢量和。
（3）温度与频率漂移的理论解释
•温度漂移：硅器件的跨导随温度 ，导致 I/Q 通道增益差 随温度变化。以 ADL5375 为例，其 0.05dB 增益不平衡在 - 40℃~85℃范围内漂移 < 0.01dB，主要由工艺补偿设计实现。
•频率响应：LO泄漏对频率敏感，当工作频率偏离中心频率 f0 时，正交误差增大。
三、缺陷校正的理论框架与实施策略
工厂校准
LO泄漏校正 ：
步骤：多遍扫描I/Q通道DC偏置电压 → 最小化输出频谱载波功率
硬件支持：高精度辅助DAC调节偏置
I/Q失衡与正交误差校正 ：
方法：注入单音测试信号 → 优化边带抑制比（SSR）

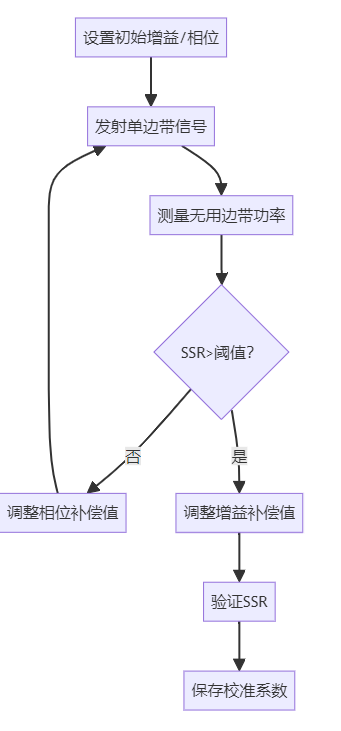

算法流程：
2. 现场校准（实时自适应）
前提条件 ：发射链路集成自环接收机
工作流程 ：
发射已知训练序列
自环接收机解调I/Q信号
结论
IQ 调制的缺陷本质是模拟电路非理想性在数字通信系统中的映射，其校正过程是信号处理理论与射频工程的交叉应用。通过复数信号建模可量化缺陷影响，而基于最优化理论的校准算法能系统性提升信号保真度。
