信号失真的原因及分析

8小时前浏览1

在数字通信系统中,数据从发送方到接收方的准确传输至关重要。但是,信号在通过通道传播时通常会发生失真。本博客探讨了信号失真的机制,重点介绍了脉冲整形、符号间干扰的挑战及其对数据误差的影响。

信号失真是如何发生的?

一、射频(模拟)域失真原因分析

1. 线性失真

理论分析

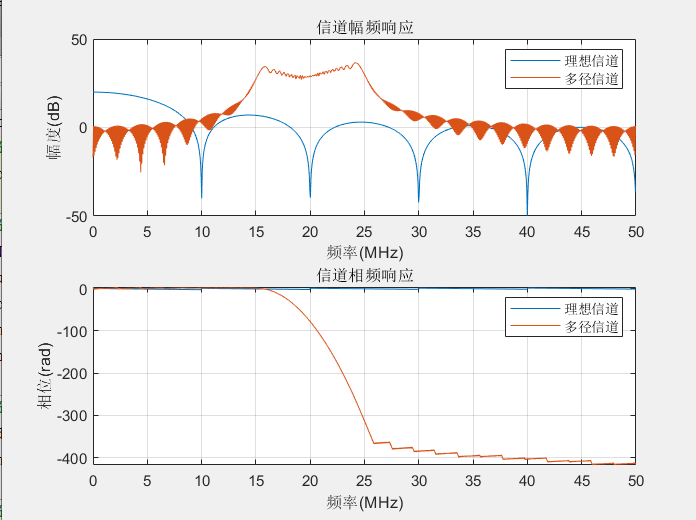

频率选择性衰落 :多径传播导致不同频率分量经历不同衰减和相移

幅度随频率变化 → 信号频谱畸变

群时延失真 :

τg(f)=-dϕ(f)/2pi*df--信号时域展宽

2.非线性失真

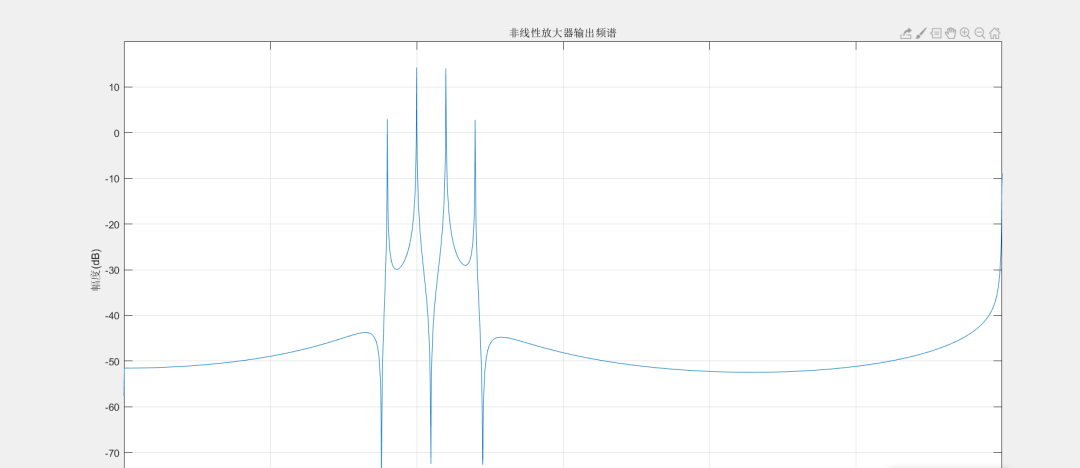

射频功率放大器(PA)的非线性特性是导致信号失真的主要原因之一。

3(t)

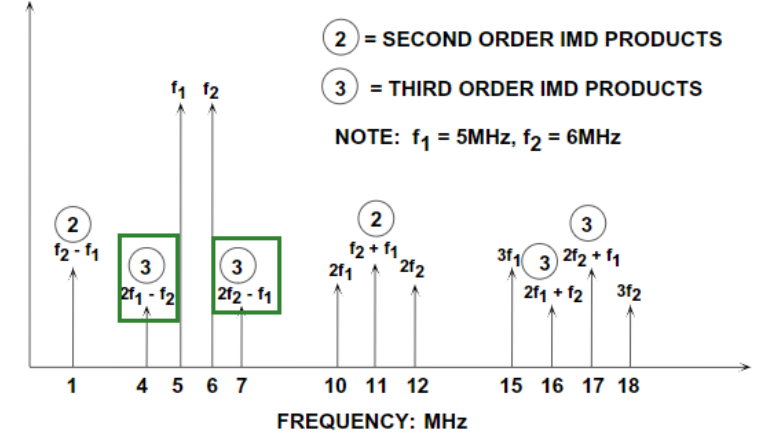

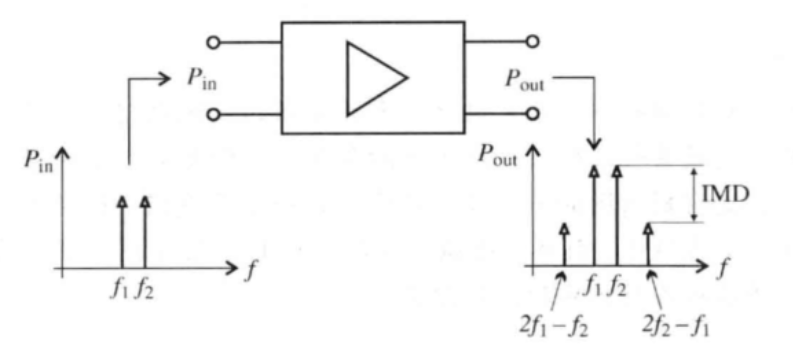

其中a1和a3为线性与非线性系数。三阶交调截点(IP3)是衡量 PA 线性度的关键指标,其计算公式为:IP3 (dBm)=Pout+IMD3/2

其中Pout为输出功率,IMD3为三阶交调产物功率。

3.相位噪声与相位失真

理论分析

相位噪声是振荡器输出信号相位的随机波动,表现为载波频谱的边带扩展。在 FMCW 雷达系统中,相位噪声会导致目标回波信号的相位误差,进而影响距离测量精度。其数学模型可表示为:

ϕ(t)=ϕ0+Δϕ(t)

其中 Δϕ(t)为相位噪声的随机分量。相位噪声的功率谱密度 Sϕ(f)与频率偏移 f成幂律关系,通常用 L(f)(dBc/Hz)表示。

相位噪声会导致信号频谱展宽(Eb/N0下降)

信号失真是由于通信通道的限制而发生的,通信通道通常充当低通滤波器。这种滤波效果会改变传输脉冲的形状,从而导致以下问题:

二、数字失真的信号处理机理

2.1 采样误差与量化噪声

数字信号处理中的采样与量化过程会引入固有失真。根据奈奎斯特定理,采样频率 fs需至少为信号最高频率fmax的两倍,否则会发生混叠失真。量化过程中,有限的分辨率N导致量化噪声,其均方根误差为:σq=Vref/(2N+1)

2.2 同步误差

定时误差 :采样时刻偏移 Δτ

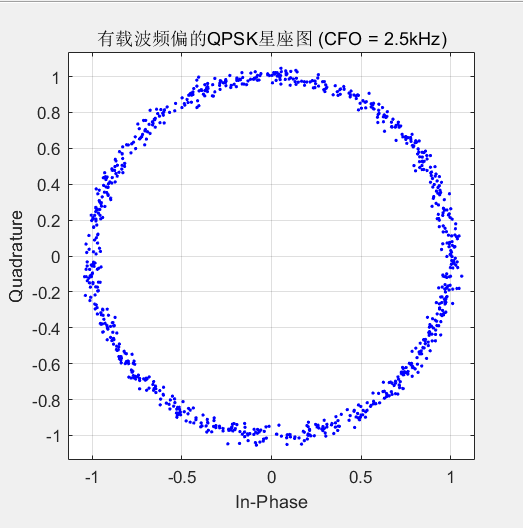

载波频偏 :Δf导致星座旋转

相位噪声残余 :引起星座点扩散

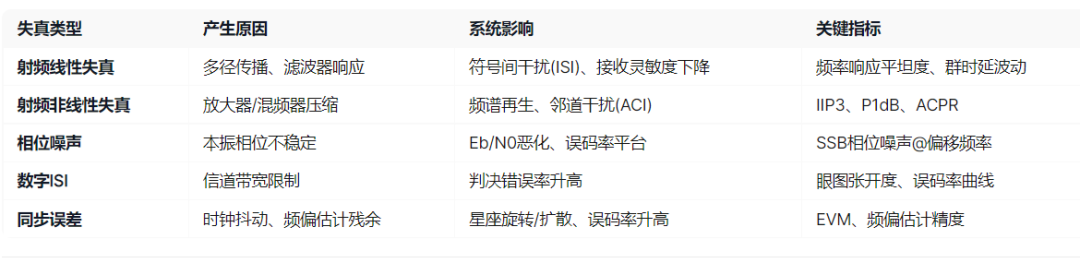

三、失真的统计

信号失真对数据传输的影响

失真和符号间干扰会导致接收器出现数据错误

·接收器将接收到的信号与阈值(称为切片电平)进行比较,以确定传输的位是“1”还是“0”。

·如果失真错误地将信号幅度推高或低于限频电平,接收器会错误地解释该位,从而导致误码零或误码。

四、失真缓解技术



射频前端优化



使用高线性度放大器(如Doherty PA)

采用镜像抑制混频器(IRM)改善IQ平衡

选择低相位噪声振荡器



数字信号处理技术

频域均衡(OFDM系统)

锁相环(PLL)补偿载波频偏

数字预失真(DPD)抑制功放非线性



联合优化方案

射频预滤波 + 时域均衡器

DPD + CFR(峰均比抑制)非线性联合处理

MIMO技术克服多径衰落



来源:射频通信链
