射频人学基带(15)-又见DDS
碎碎念
动动手指，关注公 众号并加星标哦
(1)
在杨博课程的第四讲中，基于DDS中的部分理论，产生一个4.08MHz，占空比不是50%的脉冲。
之所以说是部分，因为从程序来看，主要是基于相位累加器的溢出得到的脉冲，暂时没有用到DDS中的波形数据表和D/A转换器。
(2)
DDS的理论，也不只是用在FPGA中，比如ADI的网站上，就有很多DDS系列的产品[1]。

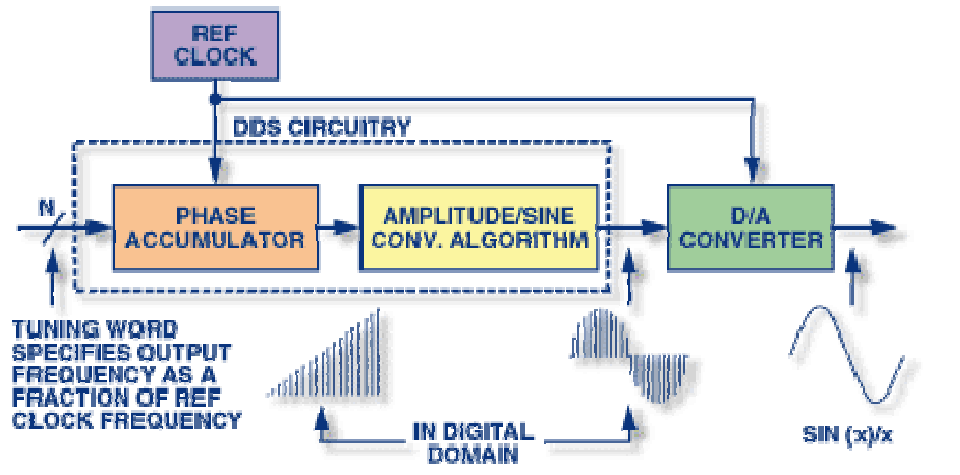

在文献[1]中，给出了一个类似上图的DDS的架构，相对来说，稍稍笼统一点点。

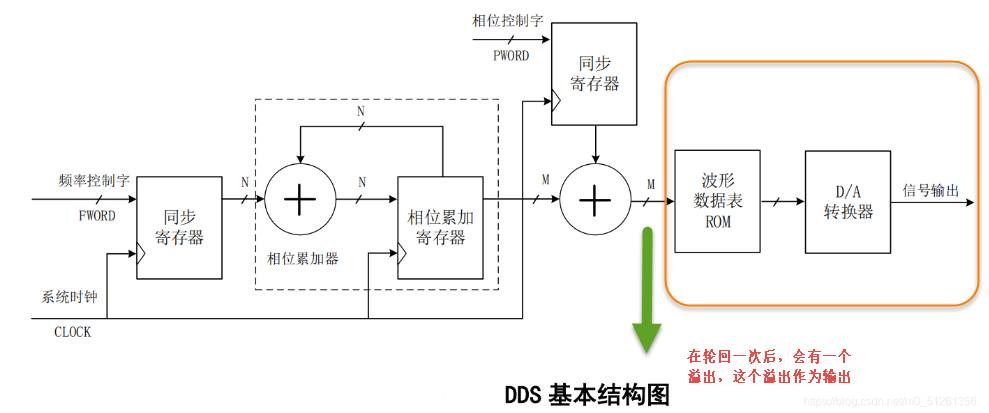

从上面DDS主要由3部分组成，分别是相位累加器，相位幅度转换和DAC。
正弦波，在一个周期里面，虽然幅度的变化不是线性的，但是相位是从0~360度线性增加的[1]。
假设相位累加器的位数为N，也就是说，相位累加器可以存储2^N个数，那么，360°的相位，可以被分成2^N份，每一份之间的间隔为360度/(2^N)。
再假设频率控制字为M，也就是说，也就是说，相位累加器的值，是以M为步进变化的。
而变化的时候，都是以REF CLOCK来驱动的，也就是说，每隔1/fc的间隔，相位就变化M*360度/(2^N)。
由于dθ/dt=2*π*fout，所以:
把两边的2π约掉，就可以得到DDS中的频率计算公式：
(3)

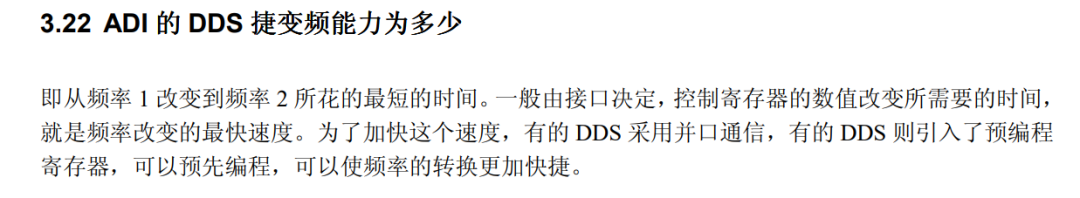

DDS工作在数字域，在更新完频率控制字后，输出的频率就相应改变，而不像锁相环那样，需要环路稳定，因此跳频速率高[1]。在文献[1]中，有提到，ADI的DDS跳频速度主要取决于控制寄存器的数值改变所需要的时间。

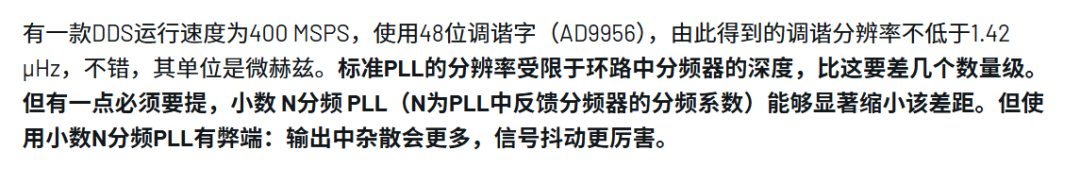

同时，如果N很高的话，DDS的频率分辨率会很高[1]。以下段落来自于文献[2]。
(4)
最后，要把数字变成模拟输出的话，需要用到DAC。

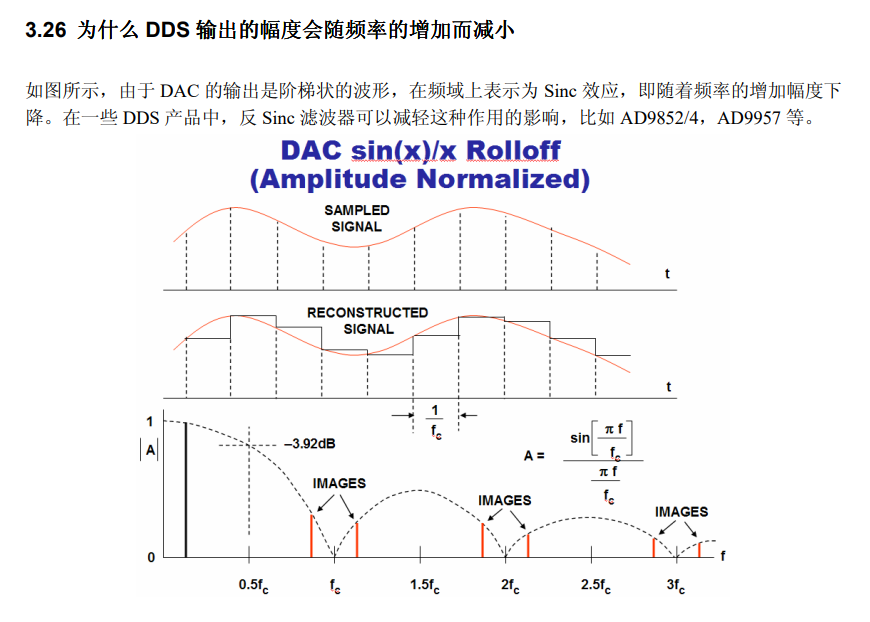

所以，DDS的输出幅度会随频率的增加而减小[1]。
参考文献：
[1] ADI-DDS常见问题解答，可扫
下载。
[2] https://ez.analog.com/cn/other/f/forum/55969/adi-dds-pll
