Flotherm XT 芯片自然对流散热仿真

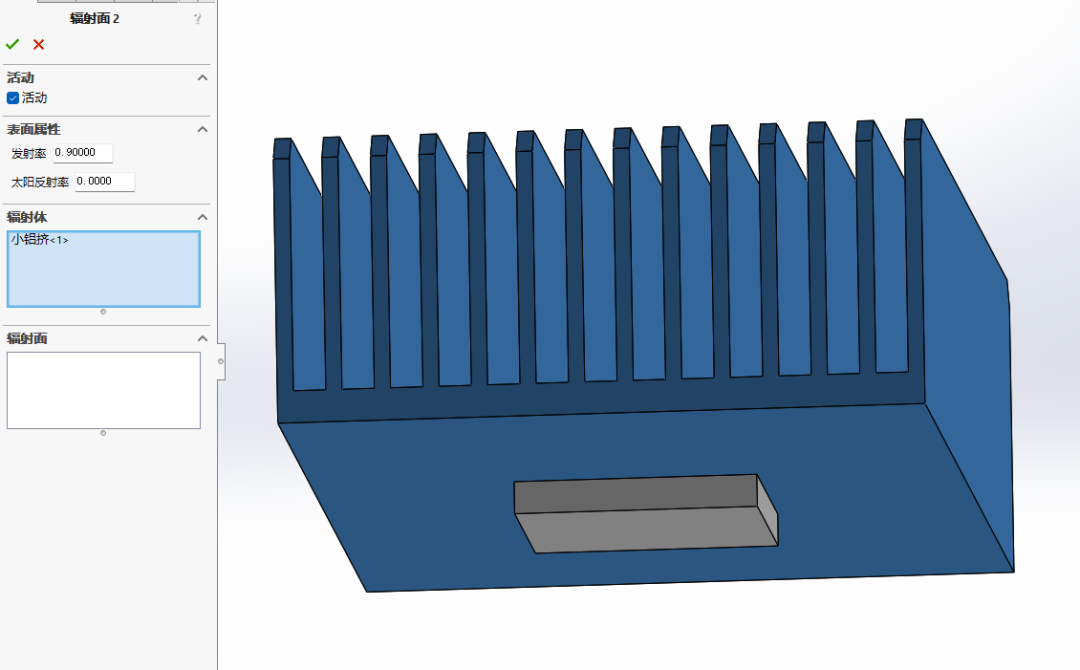

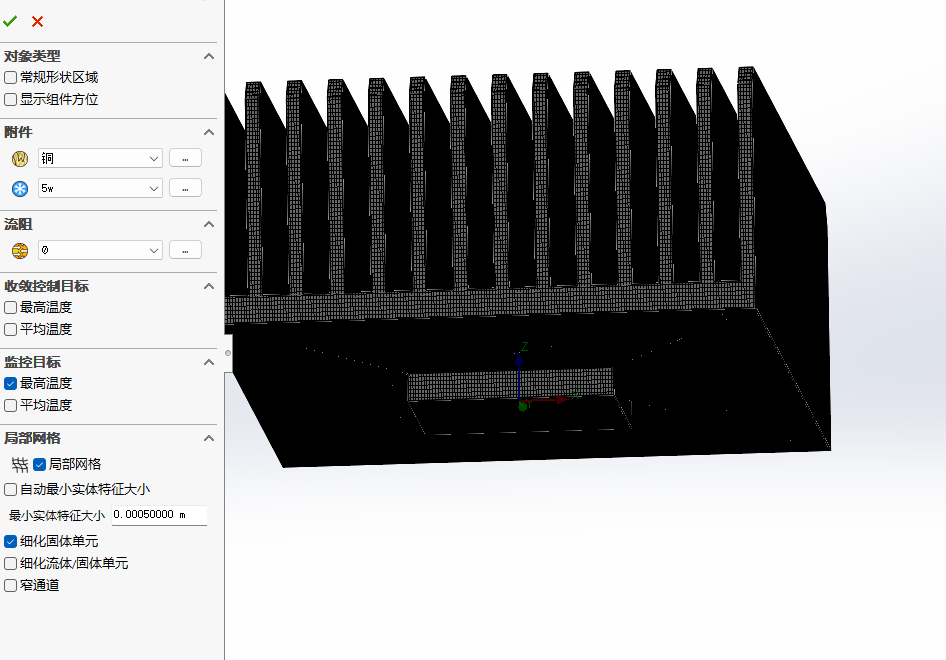

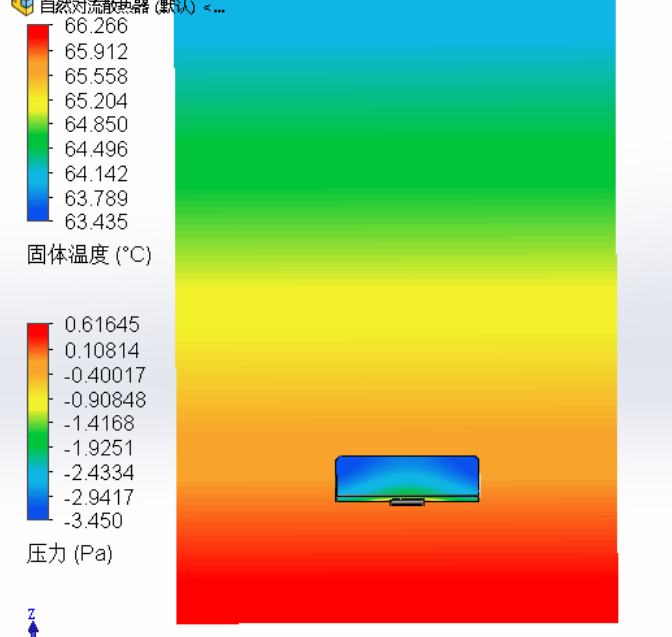

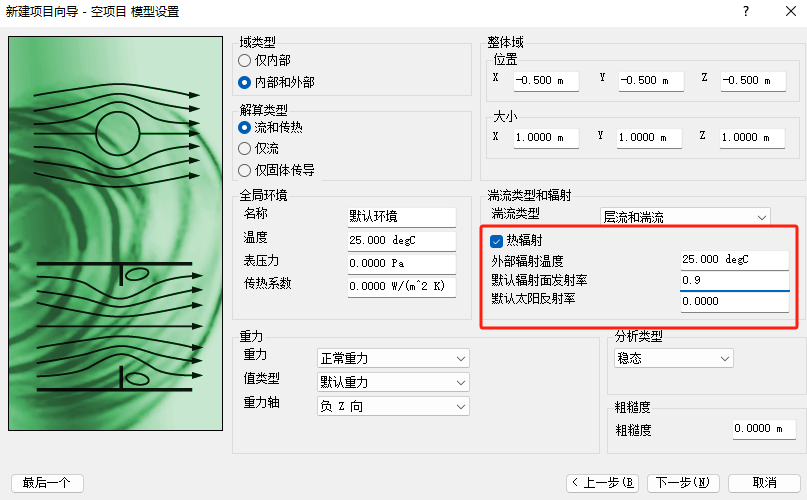

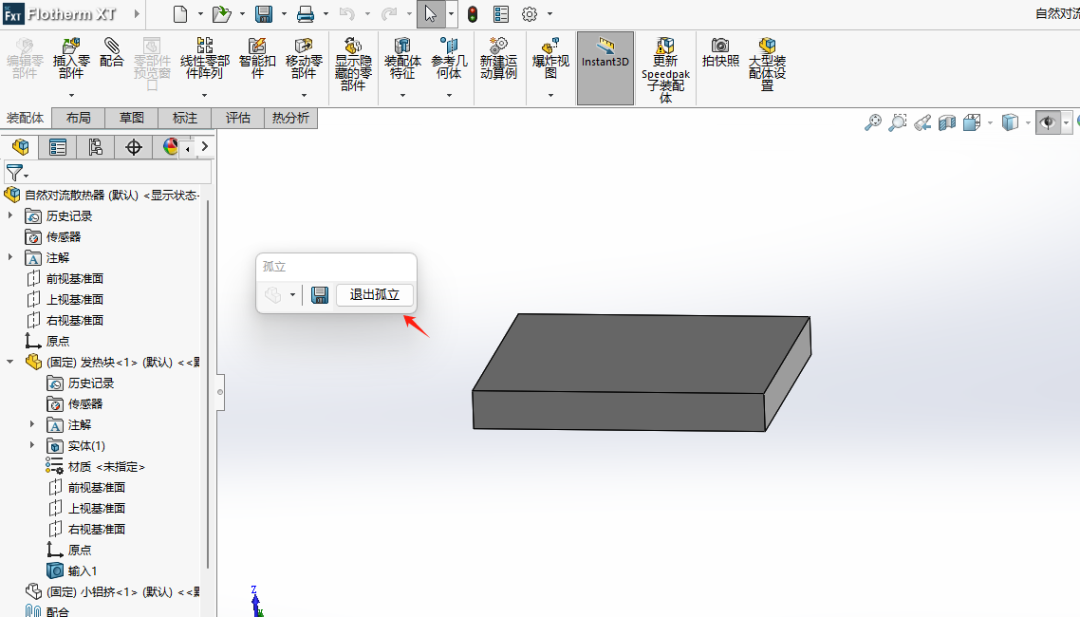

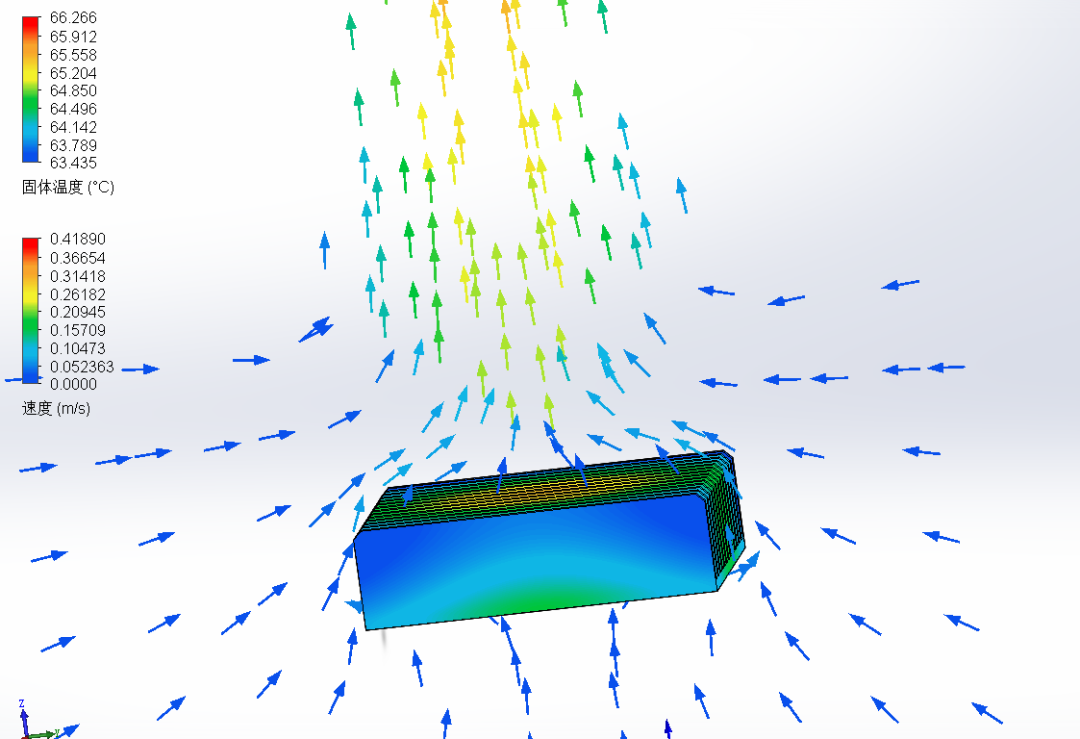

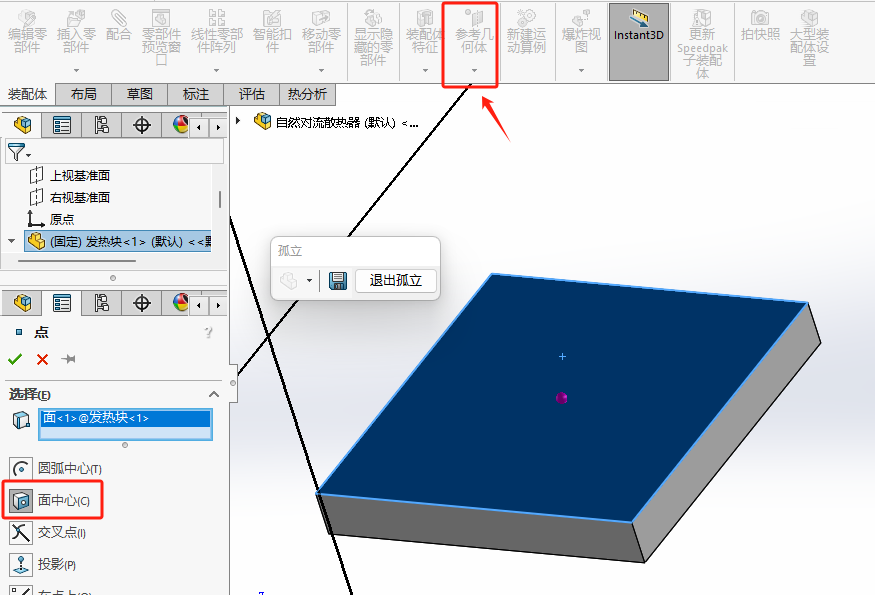

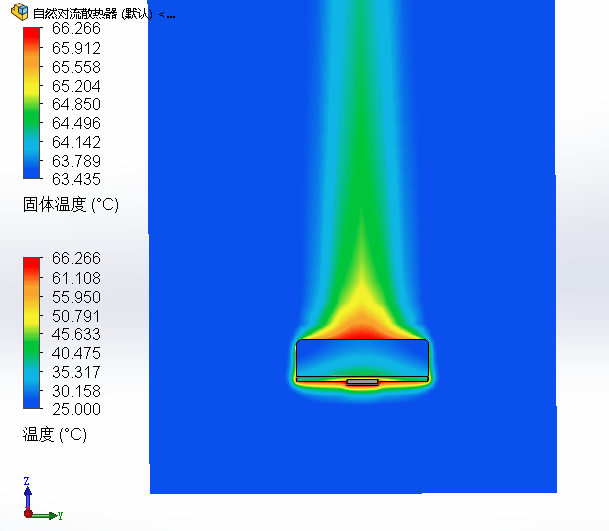

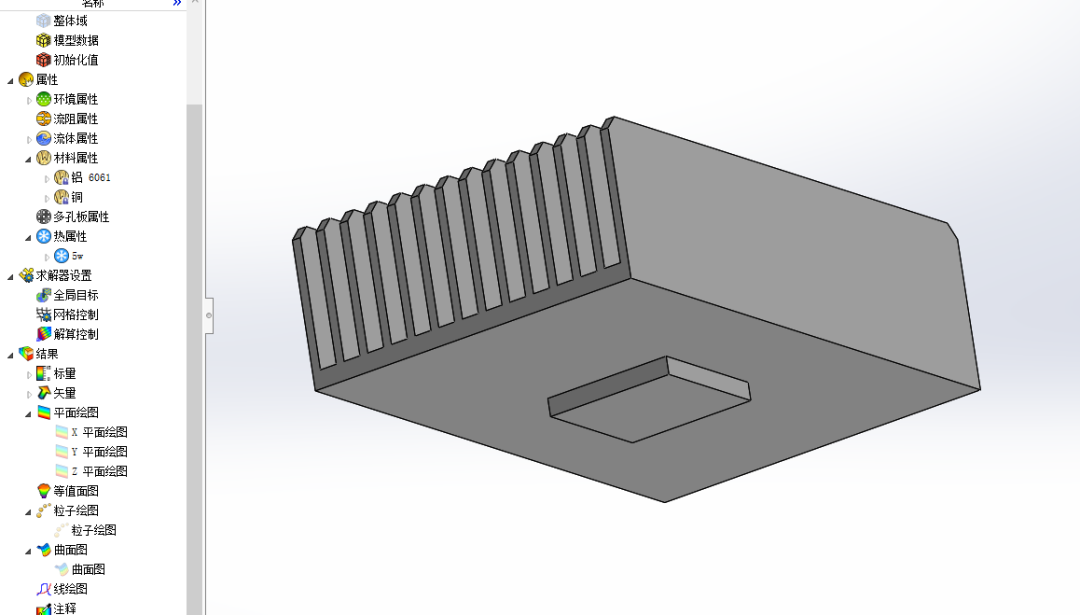

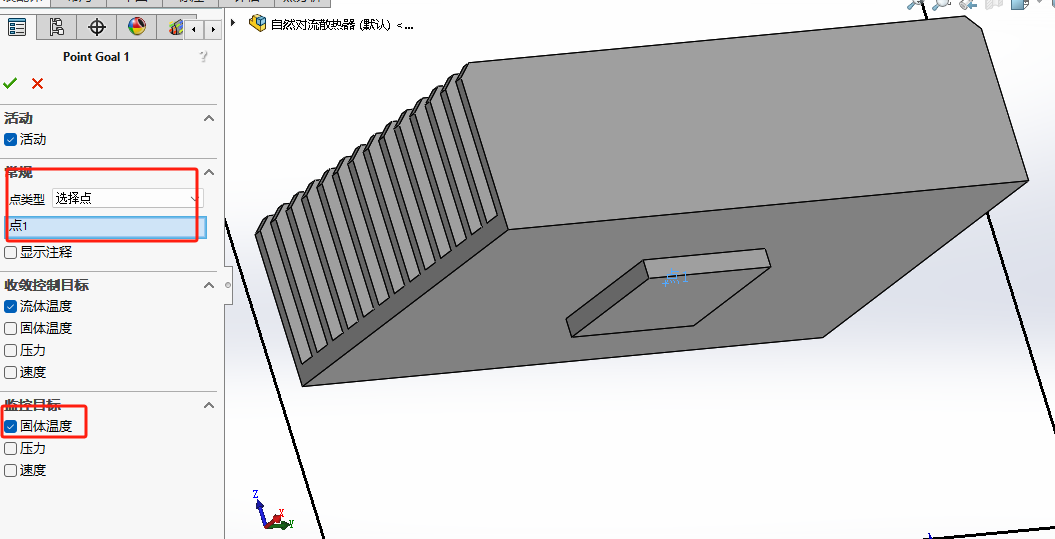

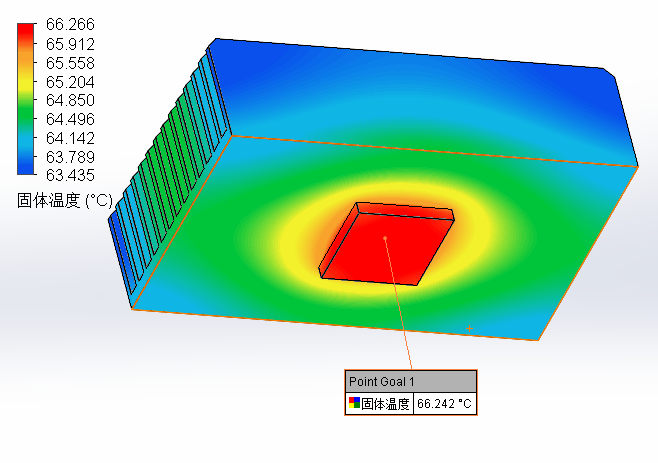

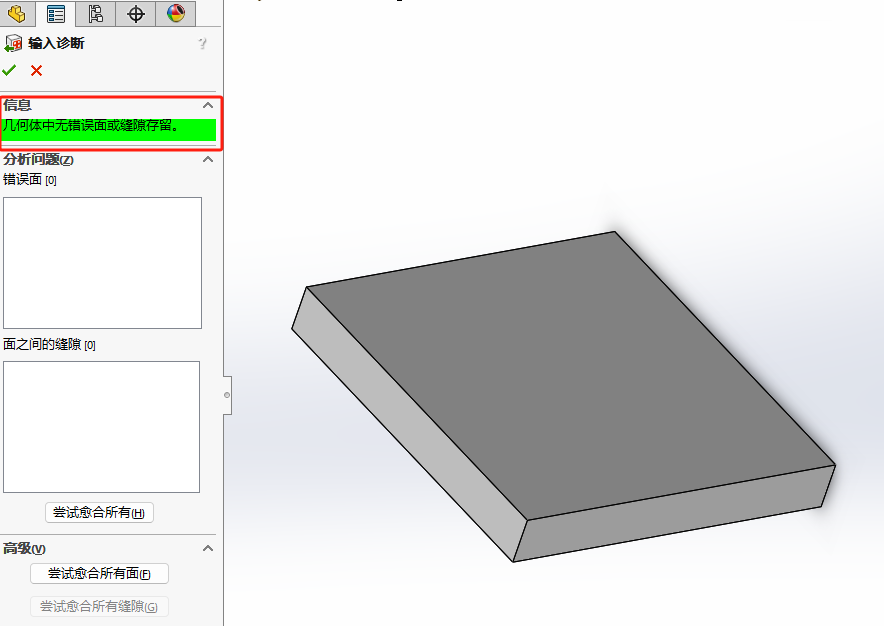

今天上班没事干，上学习网，也就是B站，学了一手自然对流散热仿真，软件用的Flotherm XT,结果算出来挺有趣的，所以下班后特来网上同大家分享。模型非常简单，就下面一个正方形的芯片，功率5w,上面一个散热片。打开热辐射，外部辐射温度和环境温度都为25摄氏度，发射率如果外观颜色是黑色设置0.9，白色则为0.2或者0.3.芯片材料是铜，发热功率是5w，散热片材料是铝合金6061在smartpart库里，选择辐射面，选择散热片，发射率设置0.9要检查下模型是否有破面，这一步很重要所有零件都要检查。在smartpart库里选择点目标，选择上一步创建的点，输出监控的温度，之后就可以提交计算，下面让我门看一下结果云图。到此就是今天的所有内容了，感谢看到这里的各位，要是能点个免费的赞就更好了，笔芯！ 著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2025-07-17
最近编辑：6小时前
