面试中关于BUCK电路常见的问题，先自我检测一下会多少？

Q1: 画出BUCK电路，并分析工作原理

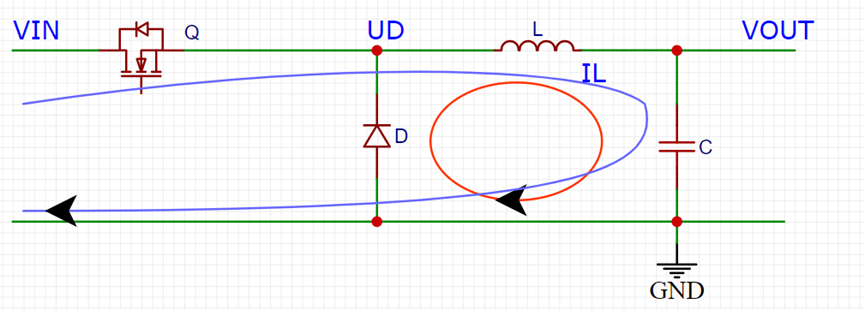

BUCK电路简易模型由NMOS管Q,续流二极管D,以及在输出端起储能作用的电感L，起滤波作用的电容C组成。当Q导通时，电源经开关管Q、储能滤波器件L、C为负载供电，同时为C充电，电流流经路径如上图蓝色所示；当Q管关断时，UD的电压为0，由于L的自感效应，电流路径如上图红色所示，续流二极管正向导通。

Q2: 画出BUCK电路电感的波形

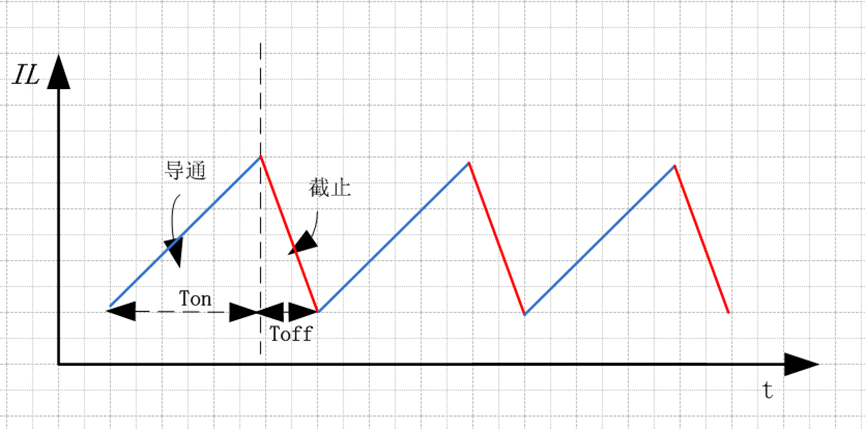

DC/DC电源芯片输出PWM调制波形，控制开关管Q的通断，在一个开关周期T内，Q的导通和关断的时间分别定义为Ton和Toff。

Q导通时，电感处于充电过程，电感左边电压为VIN（忽略了MOS管的压降），电感右边电压为VOUT，因此电感两端的电压为VIN-VOUT，根据电感的公式

可以得出导通时电感电流变化率

L不变，因此电流变化率与电压成正比。Q关断时，电感处于放电过程，电感左边电压为-UD,电感右边电压为VOUT，因此电感两端的电压为VOUT+UD。同理可以得出电感关断时，电流变化率与电压成正比。
