收到电源大厂MPS发来的电源板，小体积大功率，MPM3695-20 开发板测评
大家好，我是EE小新。

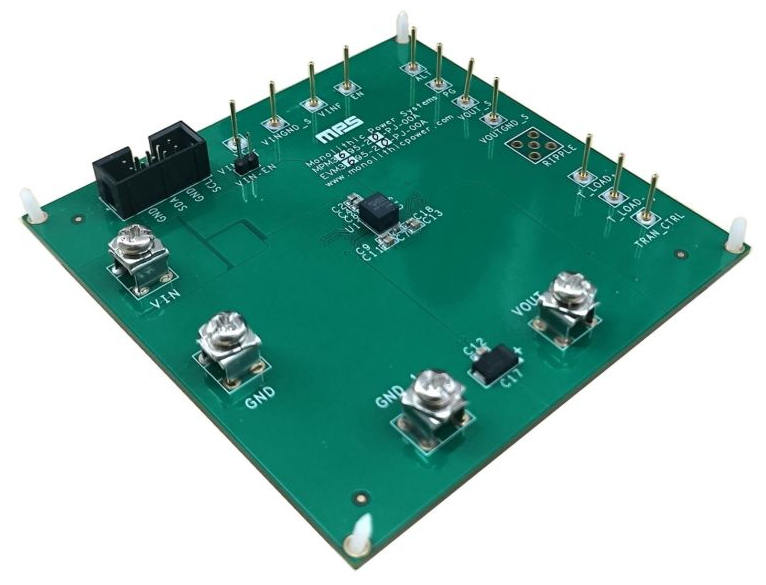

一直对FPGA和AI人工智能的低压电源芯片很好奇，想看看性能如何？但是公司又没用对应的项目，于是就想在MPS官网搞一块开发板，不得不说，人家大厂效率真高，先给我发了一片负载25A的开发板，据说还有100A的，下次等我的电子负载升级后再去申请一块，哈哈。

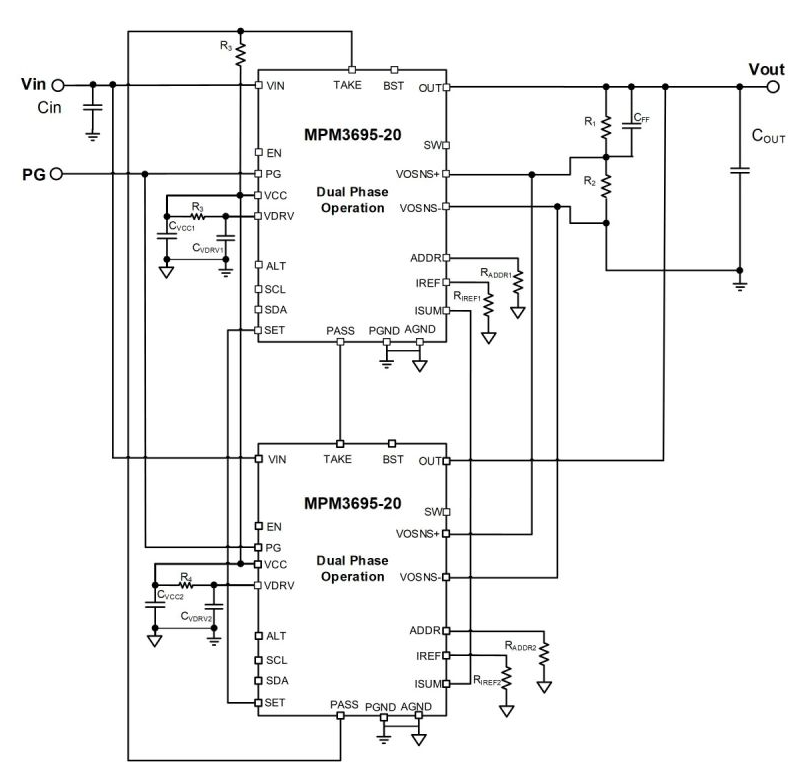

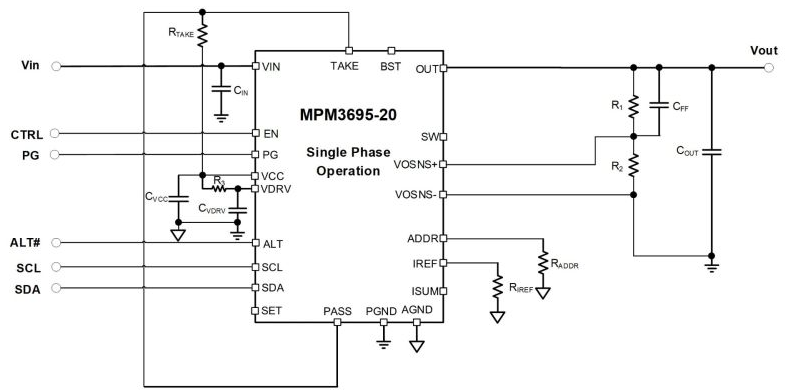

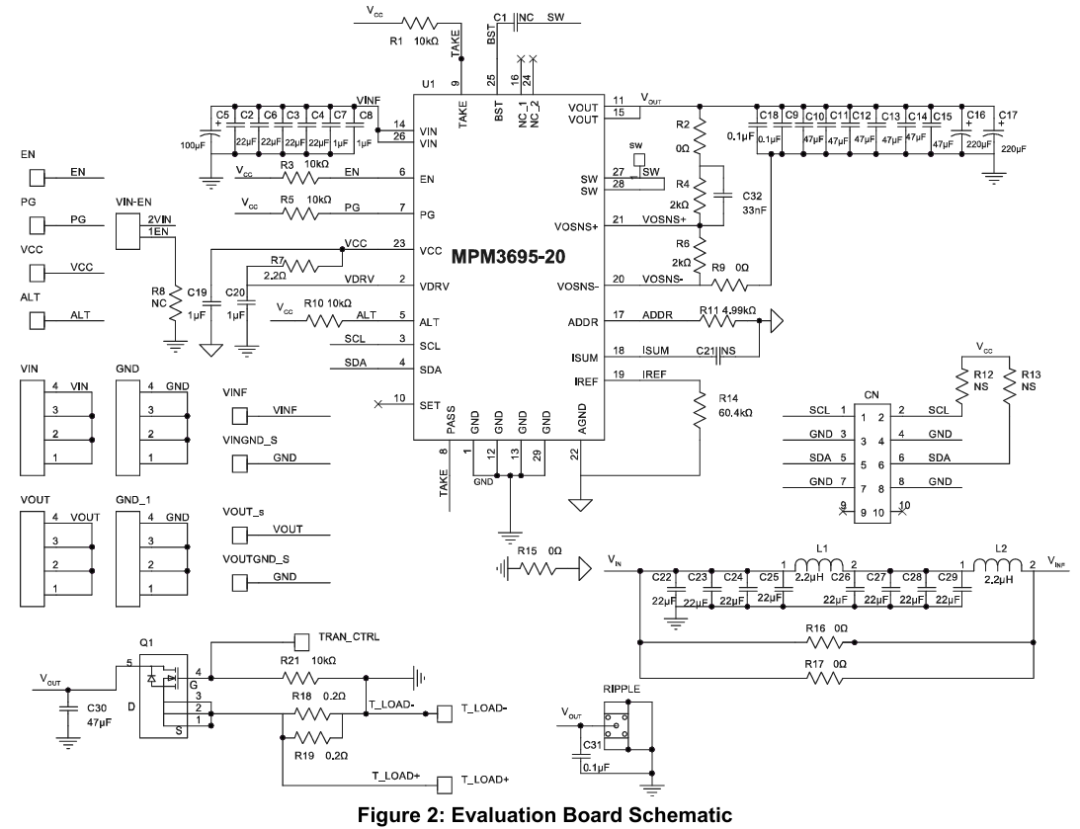

MPM3695-20是一款具有数字接口的可扩展、全集成电源模块。该器件提供了一种完整的电源解决方案，实现了高达 25A 的连续输出电流 (IOUT)，并在宽输入电压 (VIN) 范围内具有出色的负载和线性调整率。单片输出25A应用电路如下：
它在宽负载范围内能够高效率运行，并且可以并联工作以提供更高的负载电流，应用电路如下：
MPM3695-20 采用 MPS 专有的多相恒定导通时间 (MCOT) 控制，以提供超快速瞬态响应和简单的环路补偿。

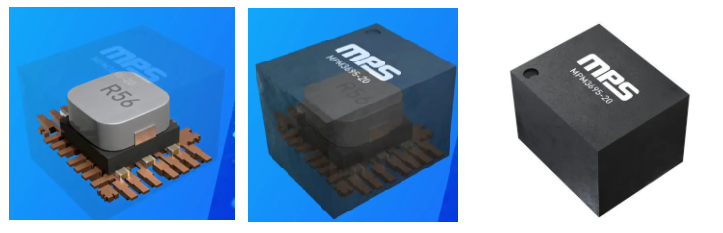

MPM3695-20 提供全面的保护功能，包括过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和过温保护 (OTP)。该器件最大限度地减少了所需现有标准外部元器件，将功率电感和贴片电容集成到器件内部，并采用 ECLGA-29 (5mmx6mmx4.4mm) 封装，整体占用空间更小。

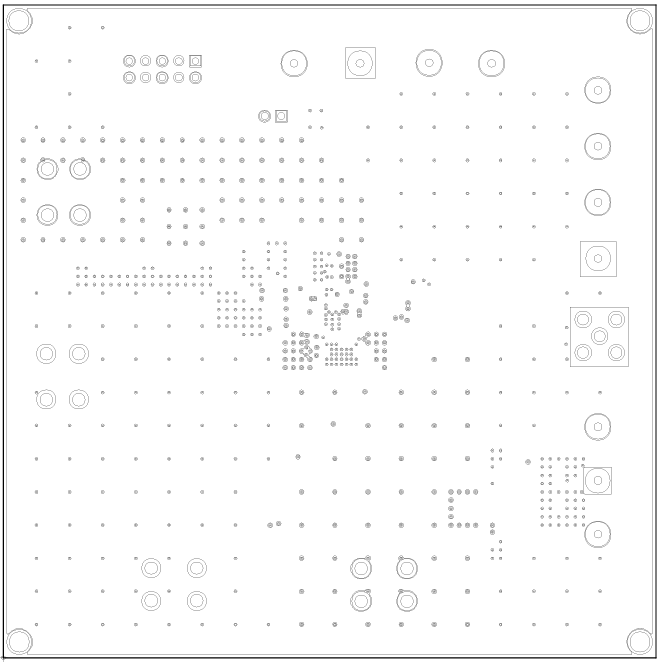

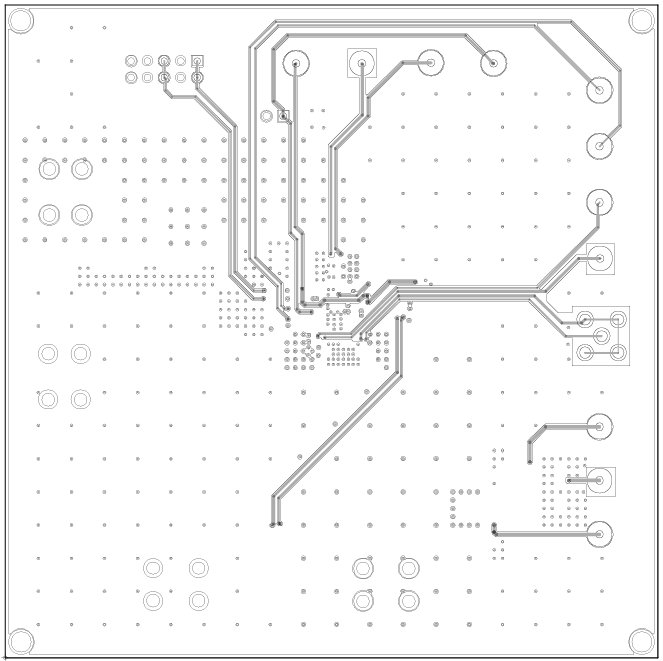

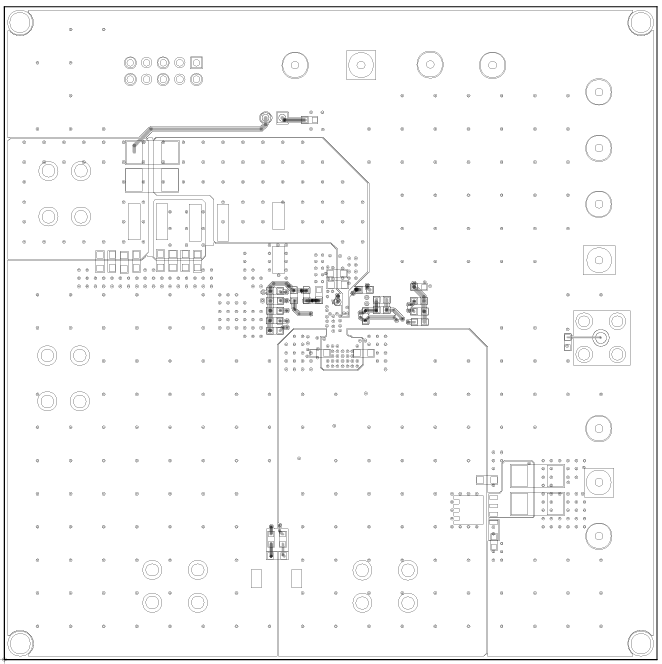

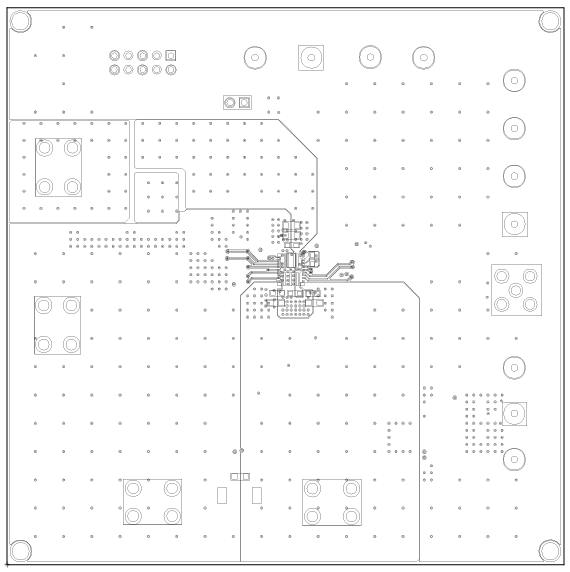

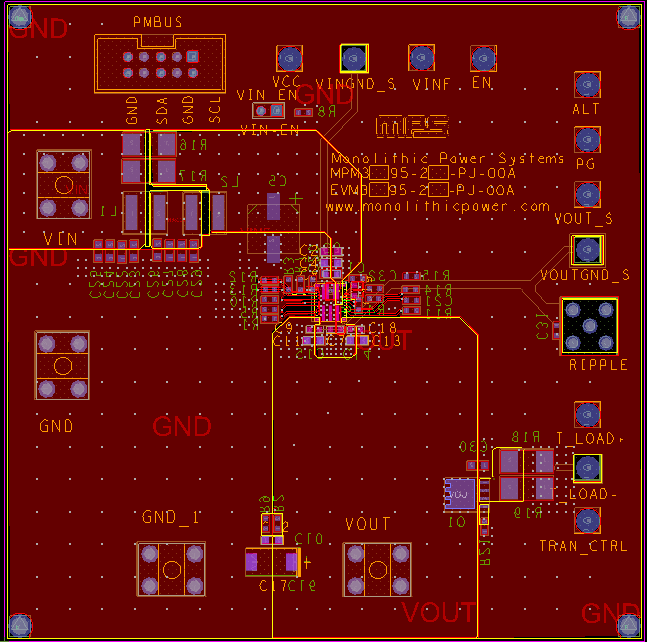

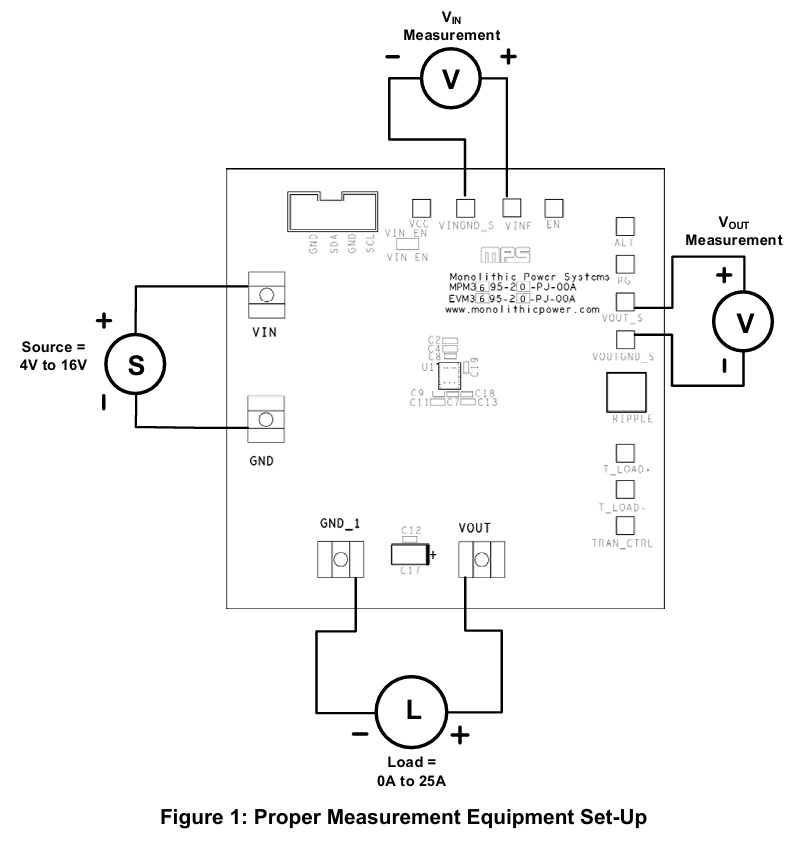

将电源（ViN）预设在4V和16V之间。
关闭电源。
将电源端子连接到：
阳性（+）：VIN
负极（-）：GND
将负载（初始负载应为空载）端子连接到：
正向（+）：VOUT
阴性（-）：GND_1
连接后打开电源，该板自动启动。
检查VOUT_S至VOUT GND_S输出电压是否正确。
一旦建立了适当的输出电压（Vout），在工作范围内调整负载，然后测量效率、输出纹波电压和其他相关参数。
完成所有测试后，将负载调整到0A，然后关闭输入电源。
注意：测试25A电流时需注意，长时间工作会导致负载测试线发热，请注意安全。
1. 测试准备

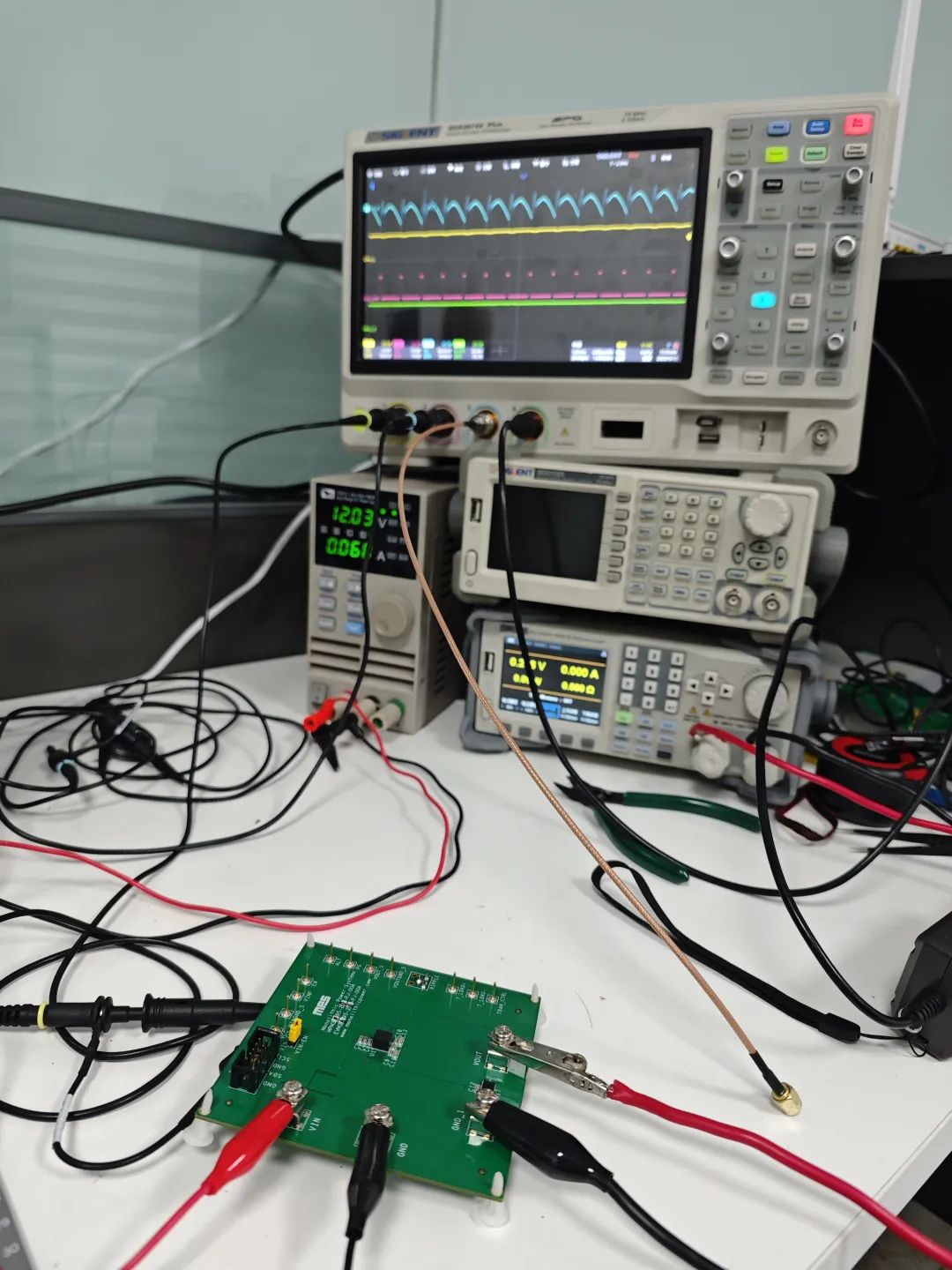

示波器一台、稳压电源一台、电压探头3根，电流探头1根，电子负载1台、MPM3695评估板一块、热成像仪1个
2. 测试效率

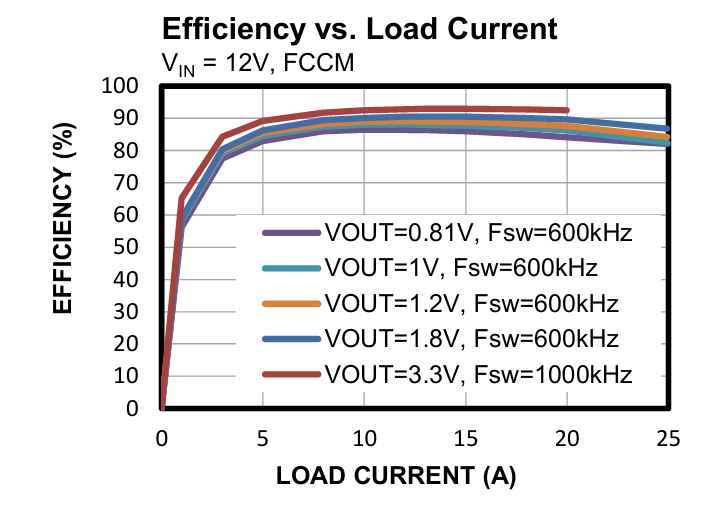

从上图看，负载电流4A以下效率不到80%，选取1A和3A 2个点测试。
Case1：输入12V，评估板固定输出1.2V，负载电流1A
η=(1.2*0.997)/(12*0.163)=61.2%
Case2：输入12V，评估板固定输出1.2V，负载电流3A
η=(1.2*2.996)/(12*0.372)=80.5%
Case3：输入12V，评估板固定输出1.2V，负载电流5A
η=(1.2*4.996)/(12*0.587)=85.1%
Case4：输入12V，评估板固定输出1.2V，负载电流15A
η=(1.2*14.997)/(12*1.731)=86.63%
Case5：输入12V，评估板固定输出1.2V，负载电流25A
此时负载电流在24.990~25.111跳动，取中间1个值，
η=(1.2*25.055)/(12*3.06)=81.87%
效率测试符合评估板数据手册内表格。
3. 纹波测试

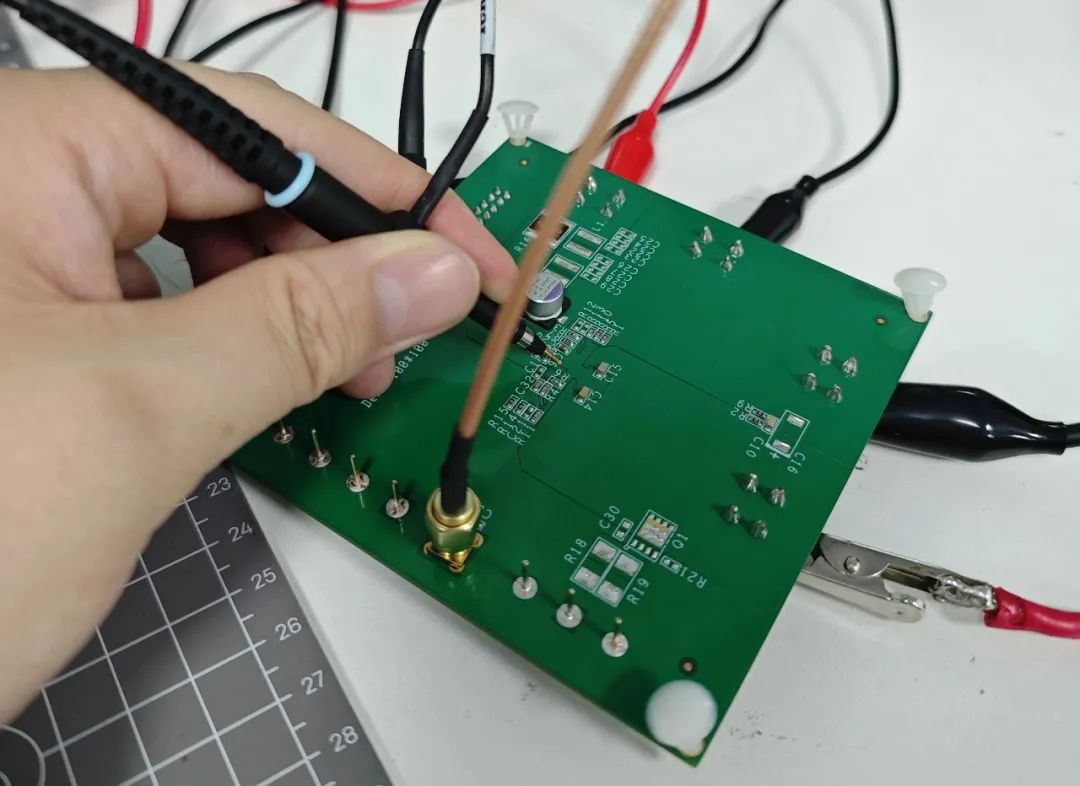

使用同轴线的连接方式，不然纹波受SW影响特别大。

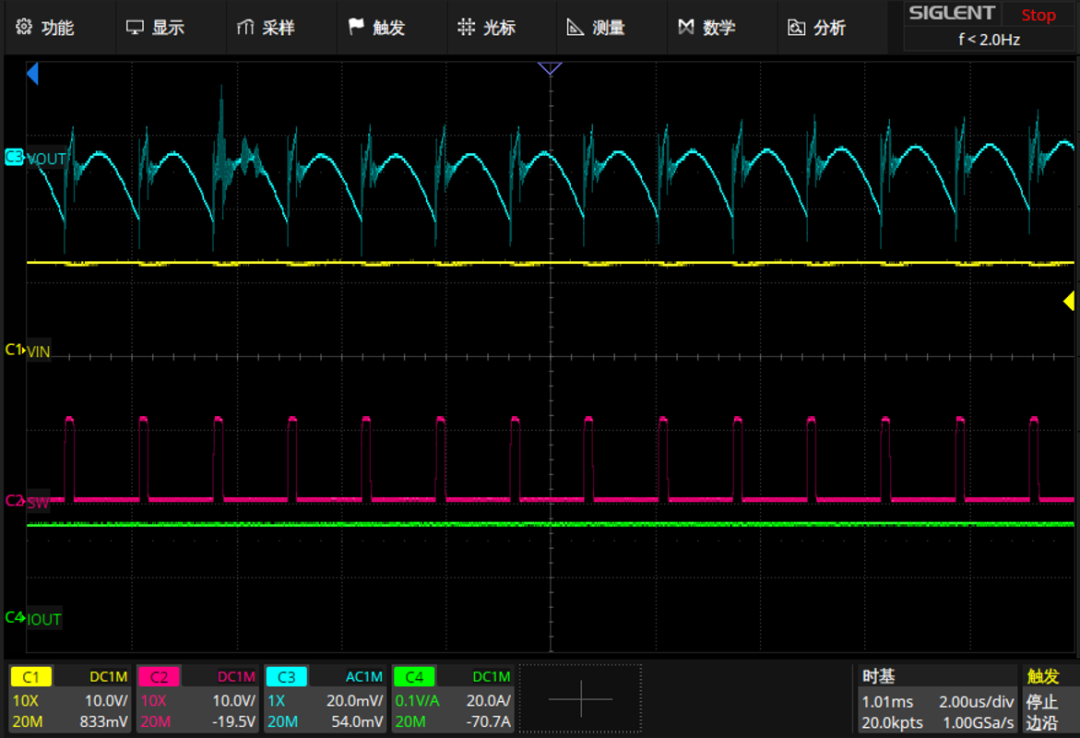

纹波测试如下：
4. 热测试表现

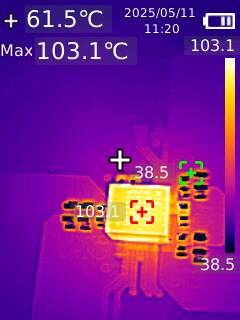

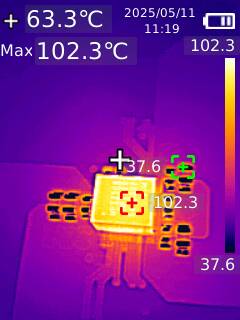

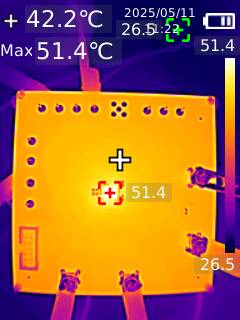

Thermal Performance (TA = 25°C) IOUT = 5A, no forced airflow, TCASE = 51.4°C

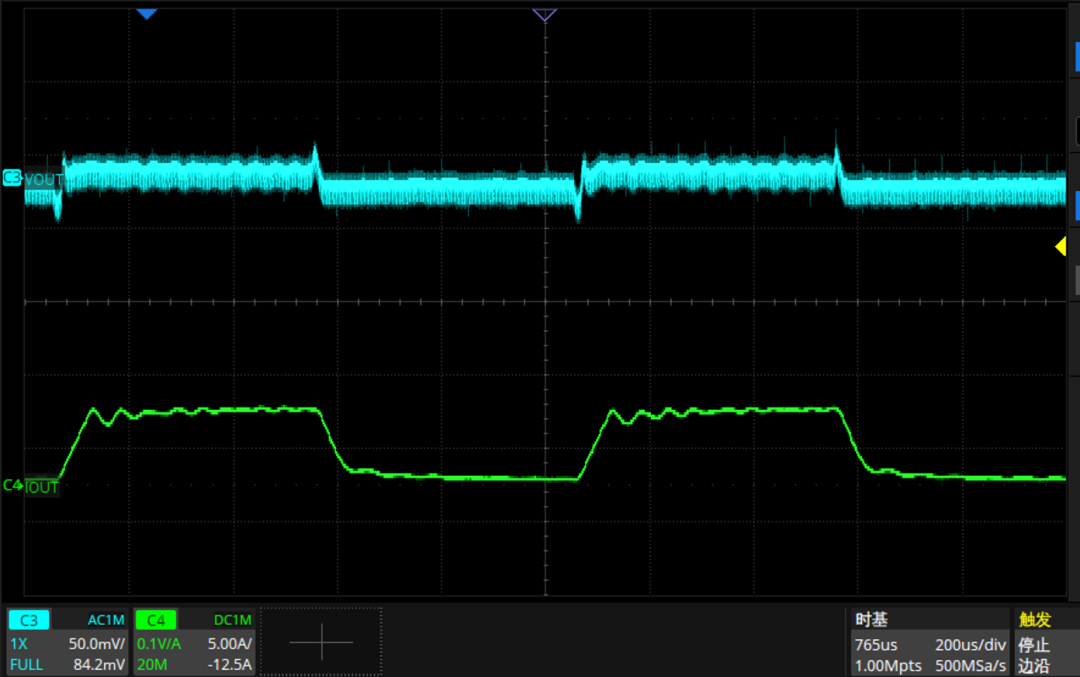

5. 动态负载

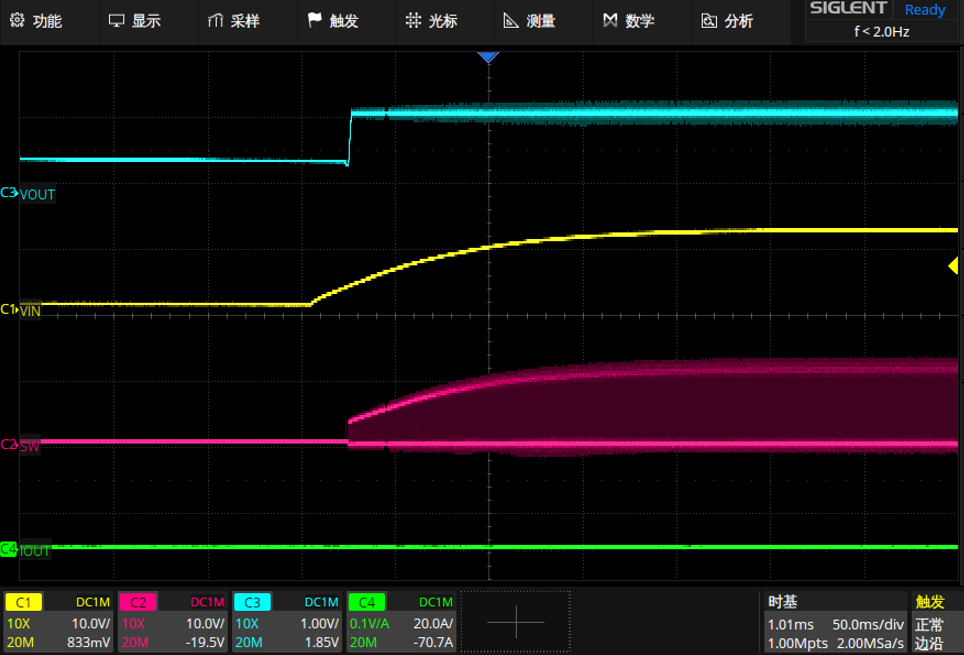

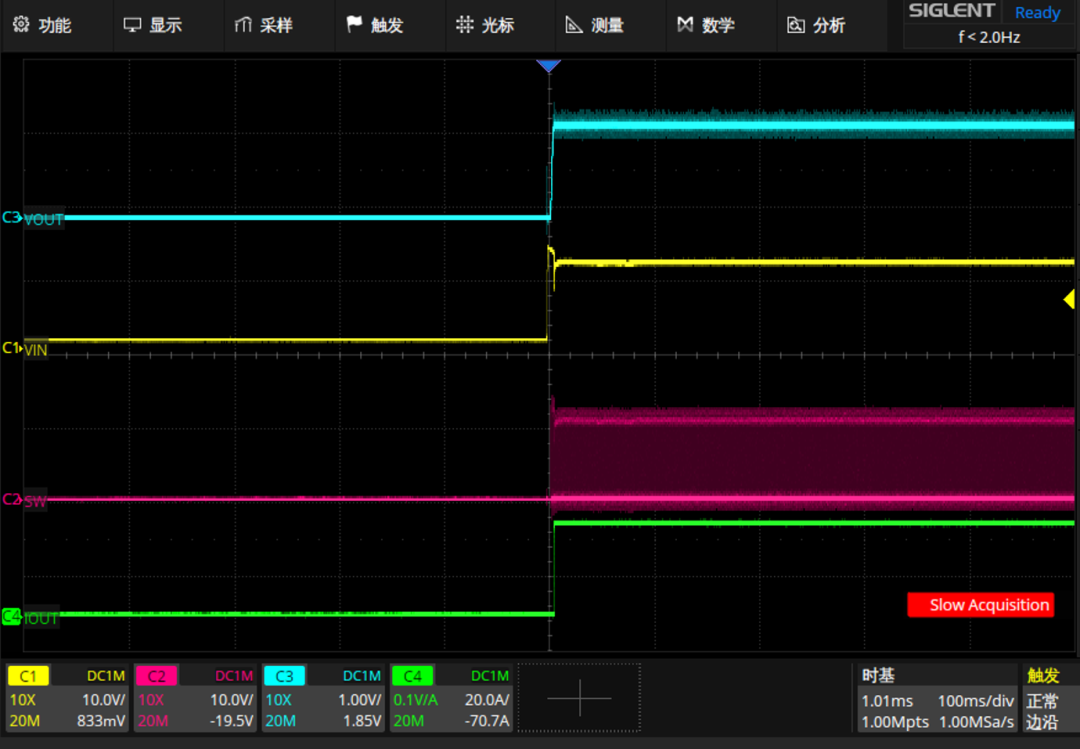

6. 上电启动时序测试

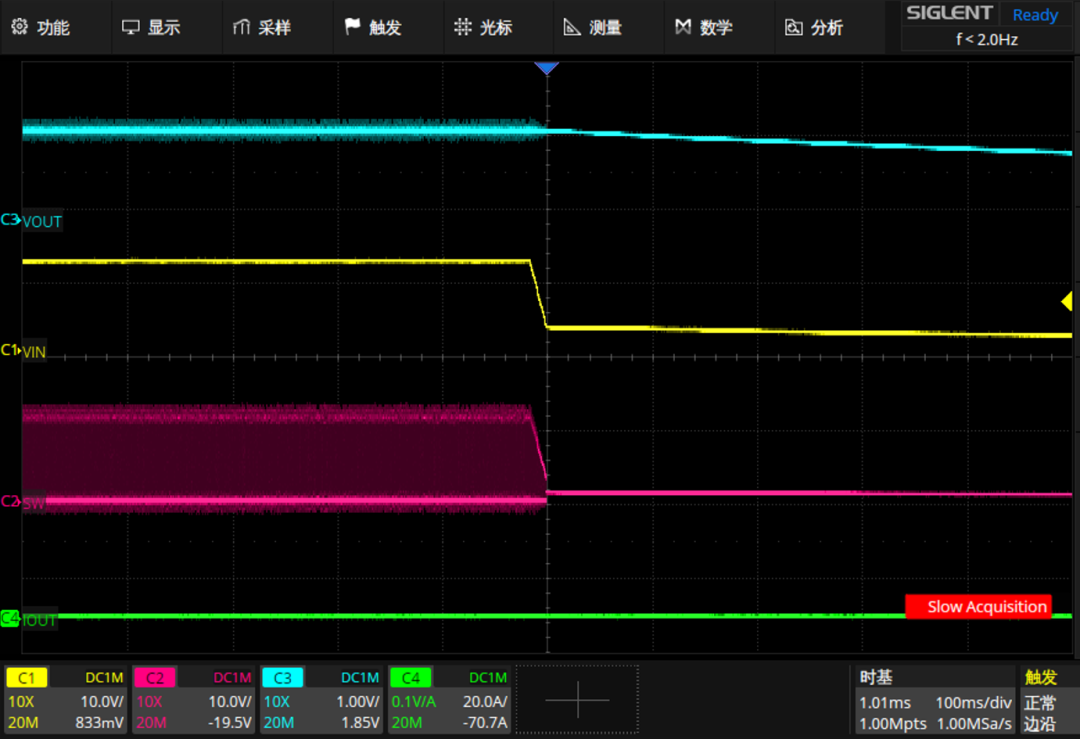

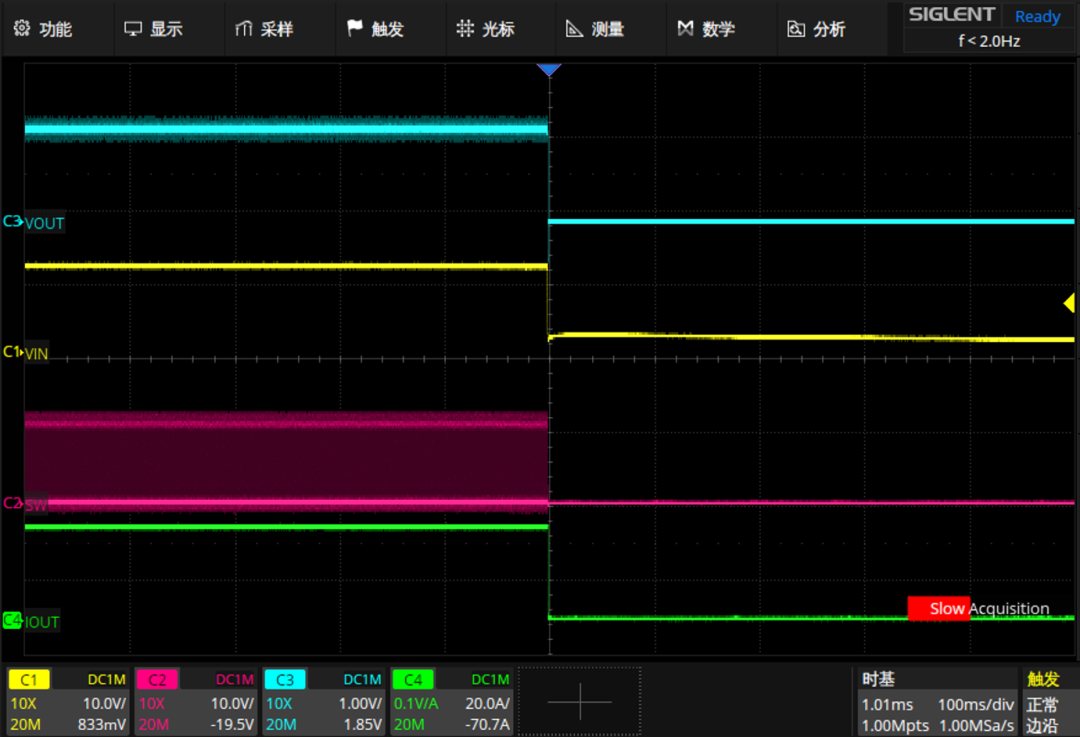

7. 下电时序测试
