汽车雷达介绍

高级驾驶辅助系统（ADAS）和自动驾驶（AD）系统在减少道路事故方面发挥了至关重要的作用。它们可以通过识别车辆周围的障碍物来提高驾驶安全性。在检测过程中，使用了包括摄像头、雷达、声纳和激光雷达在内的多种技术。尽管摄像头和激光雷达具有清晰的视野，但恶劣的天气会降低准确性。此外，声纳系统在嘈杂的环境中会遇到大量误报。因此，不受气候条件和环境噪声的影响是汽车雷达系统的优势。

激光雷达：能够精确地测量距离和检测障碍物的位置，是自动驾驶和高级驾驶辅助系统（ADAS）中的关键组件。
超声波雷达：利用超声波来探测障碍物，通常用于低速行驶和停车时的辅助功能，如倒车雷达。
微波雷达：使用微波信号来探测障碍物，具有更远的探测距离和更高的精度，常用于自适应巡航控制和碰撞预警系统。

汽车雷达的工作原理主要基于电磁波信号或超声波信号的发送与接收。

电磁波信号：雷达设备发送电磁波信号（如微波），当信号遇到目标物体时，物体会反射出回波信号。雷达接收机捕获这些回波信号，并通过分析信号中的时间差和频率差来精确测量与障碍物的距离。
超声波信号：超声波雷达通过发出超声波信号并接收反射回来的信号来探测障碍物。控制器对接收到的回波信号进行数据处理，确定障碍物的位置，并通过显示器或声音提示向驾驶员展示。

微波雷达

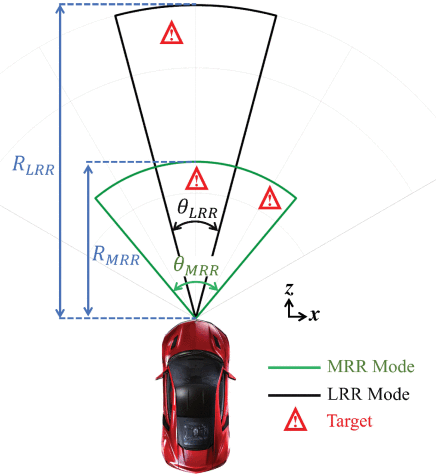

汽车雷达根据覆盖范围分为三类，包括短程雷达（SRR）、中程雷达（MRR）和远程雷达（LRR）。

自适应巡航控制、交叉路口警报和停车辅助只是这些系统实施的少数方案。

在早期版本中，每个场景都使用具有一定波束宽度的天线，这会增加费用，并且在使用三个单独的天线时需要更多空间。因此，汽车制造商一直在尝试减小雷达元件的尺寸。天线之间切换是在单个模块上合并 MRR 和 LRR 的最常用方法之一。尽管集成了 RF 电路，但每个区域都指定了各种天线。

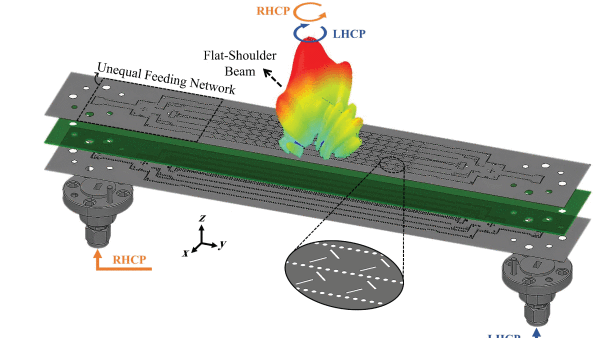

为了规避一些问题，最近开发了一种中远程雷达（MLRR）系统，其中 MRR 和 LRR 使用具有特定辐射方向图的单个天线，称为平肩波束。

参考文献

[1] M. Yousefzadeh, R. Ebrahimzadeh, B. Zakeri, L. Talbi, K. Hettak and H. Boutayeb, "Design of Automotive Radar Antenna for Covering Middle- and Long-Range With Dual-Circular Polarization," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 10, pp. 7504-7514, Oct. 2024, doi: 10.1109/TAP.2024.3450321.

来源：微波工程仿真
