降低天线相互耦合的方法--软表面（Soft Surfaces）

随着天线朝向多制式、多频段和大规模部署的方向演进，天线之间出现的多样耦合干扰已对通信系统性能造成严重影响。电磁软表面（Soft Surfaces）是超材料的一种，具有反射相位带隙特性和表面波带隙特性。这种材料在微波领域有着潜在的研究意义和应用价值，例如用于贴片天线间的去耦等。

对特定极化的电磁波呈现高阻抗边界条件，从而抑制其传播。软表面可以通过横向波槽等结构来实现，当波纹高度为四分之一波长时，口径处的短路面变为开路面，表面阻抗沿传播方向为无穷大，从而阻止沿此方向传输的所有波。

硬表面：与软表面相反，硬表面允许沿特定方向（如波纹方向）的电磁波传播。

硬表面可以通过在纵向波纹中填充介质材料来实现，当介质高度适当时，可以支持电磁波的传播。在电磁学应用中，硬表面通常用于需要强辐射的场合。

Kildal在 1980 年代末定义了软表面和硬表面。软表面具有消除平面中一个方向上表面波传播的能力，而硬表面用于增强电磁场在给定方向上的传播。

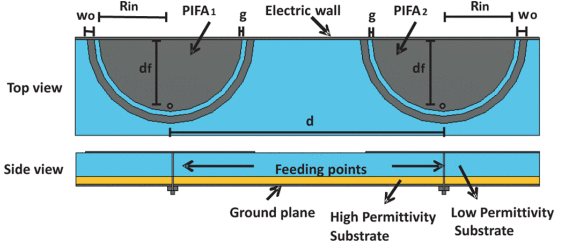

自从从经典波纹衍生出平面版本以来，软表面可用于减少天线之间的相互耦合、消除背向辐射、增加天线的增益，甚至定制微带贴片天线的辐射方向图。

波纹表面可以被认为是一种典型的人工表面，自 60 年代以来一直使用，主要用于设计具有低交叉极化和旋转对称波束的喇叭天线。

在将衍射理论应用于横向波纹表面的边缘时，发现将二元边缘衍射系数修改为两种极化的独特标量“软”衍射系数就足以预测 E 和 H 平面上的场。因此，横向波纹表面在阻带中的行为方式与声学中的软表面相同。

人工磁导体、软/硬表面和其他复杂表面

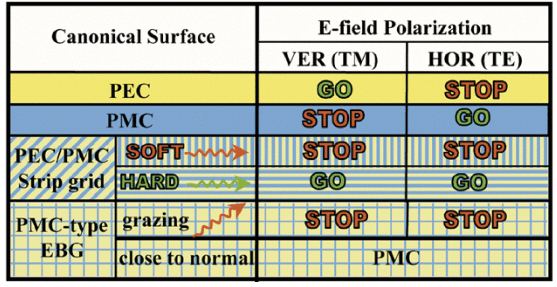

上表说明了一些二维周期性表面和软/硬表面之间的关系，介绍了四种类型的曲面。

1、完美电导体（PEC）：该表面在EM社区是众所周知的。由于在分析引导或辐射特性时能很好地描述金属导体，因此被用于大多数EM建模和计算。

2、完美磁导体（PMC）：这个表面不是自然存在的，但它可以在频带内人工实现，被称为人工磁导体（AMC）。

3、PEC/PMC条形网格：这是理想软/硬表面的物理等效。表面具有局部无限和单向的电导率和磁导率，即电流和磁流只能沿同一方向流动。PEC/PMC条形栅格可以具有任何形状。这意味着电流的方向（即PEC/PMC条的方向）可以沿着表面变化（例如，天线元件周围的圆形PEC/PMC带环），并且表面本身可以具有任意形状（单弯曲或双弯曲、有限等）。

4、PMC型带隙表面：这是一种在水平和垂直极化的掠射角处阻止波的表面，而它本质上是一种接近垂直入射的PMC。对于前三个正则曲面，这个正则曲面不能用简单的一般边界条件来表示，目前只能对实际情况进行分析。

参考文献

[1] P.-S. Kildal and A. Kishk, "EM modeling of surfaces with STOP or GO characteristics—Artificial magnetic conductors and soft and hard surfaces", Appl. Comput. Electromagn. Soc. J., vol. 18, pp. 32-40, Mar. 2003.

[2] P.-S. Kildal, "Artificially soft and hard surfaces in electromagnetics", IEEE Trans. Antennas Propag., vol. 38, no. 10, pp. 1537-1544, Oct. 1990.

[3] P. S. Kildal, A. A. Kishk and S. Maci, "Special issue on artificial magnetic conductors soft/hard surfaces and other complex surfaces", IEEE Trans. Antennas Propag., vol. 53, no. 1, pp. 2-7, Jan. 2005.

来源：微波工程仿真
