仿真软件--hfss特征模仿真简介

1天前浏览1



HFSS电磁仿真软件也可仿真PEC散射体的特征模,与CST等其他电磁仿真软件类似,但又有一些限制。基于结构的特征模分析,有助于深入理解天线的辐射机理,优化天线设计以及布局位置,并通过结构固有的正交模式提高MIMO应用中多天线的隔离度。

目录




  • hfss仿真特征模步骤
  • 特征模理论
  • 参考资料







HFSS

As shown below👇

hfss仿真特征模步骤

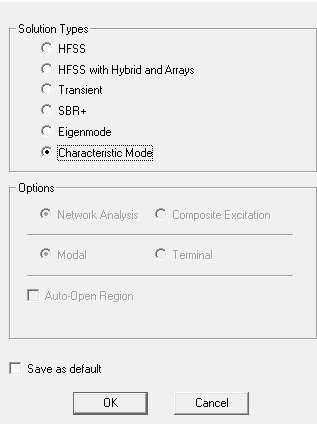

1、选择求解模式 characteristic mode




2、建模,设置边界(微带天线,这里发现只能设置pec)



3、求解频率和扫频与其他天线仿真一样,CMA不用设置激励

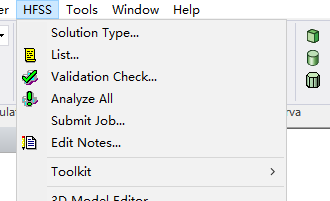

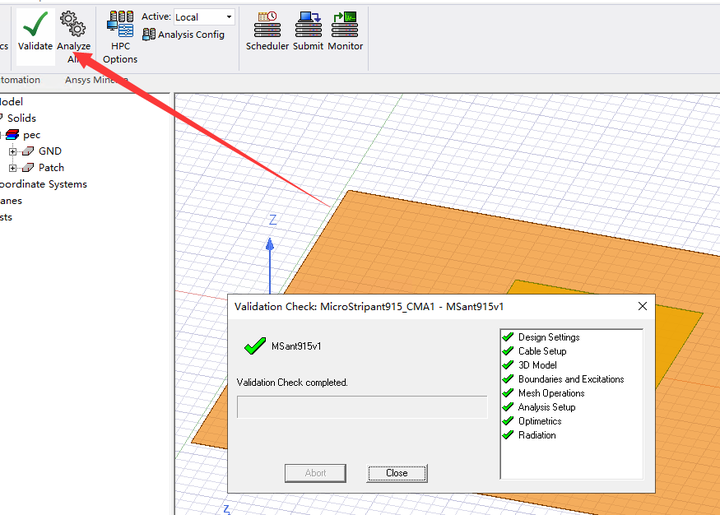

4、仿真分析 analyze all

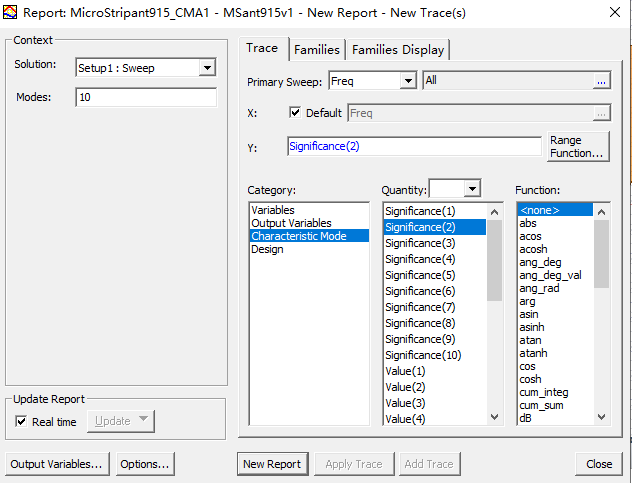

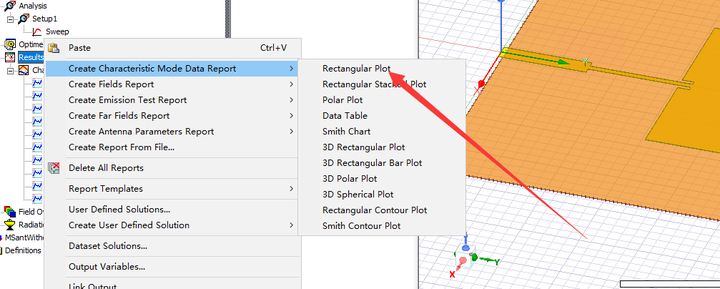

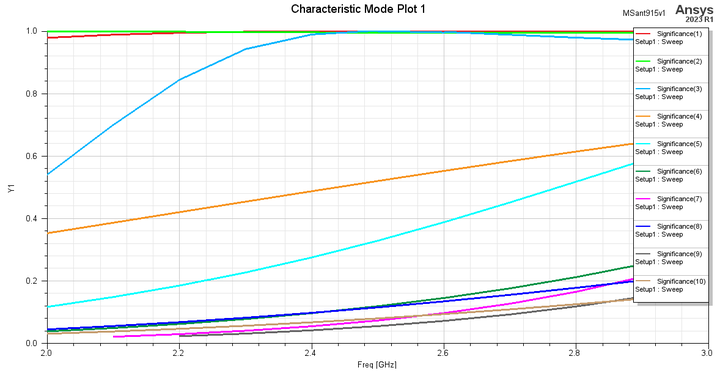

5、查看 significance






特征模分析(Characteristic Mode Analysis)基于积分方程方法计算结构自身支持的一组正交电流模式,得到各个模式的特征值、特征角、模式权重系数以及激励电流对应的模式电流加权系数。通过HFSS的仿真可以得到需要的参数数据。



特征模式理论

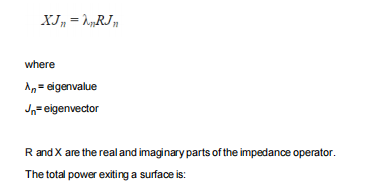

特征模态或特征电流可以定量地表示为以下广义特征值问题的特征函数:


 特性角


模态意义:模态显著性,正如术语所示,是对模态在给定频率下解决EFIE的显著性的衡量。它还决定了激发一种模式的难度或容易程度。在数学上,模态意义被定义为:


一个手机芯片的环形天线

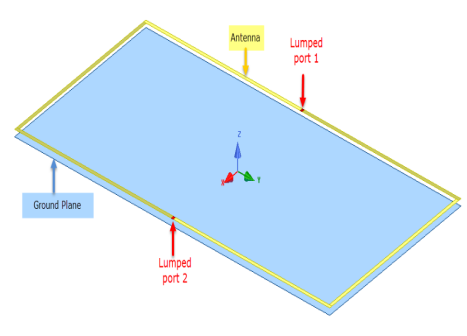

下图显示了一个手机机箱,其中包含一个代表其背板的简单板。它也有一个环形天线。

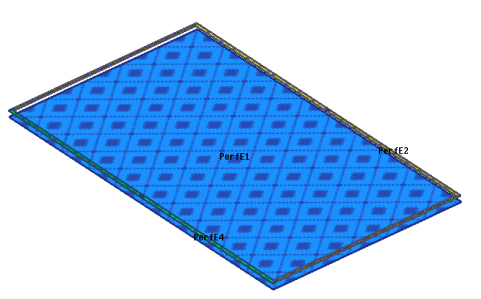

边界条件如下图所示。电路板和天线被分配了完美的E边界。此外,还通过分配集总端口来激发天线模式。简单板作为天线的地平面,其形状和尺寸对天线的性能有显著影响。因此,如果您在HFSS中对此设计执行特征模态分析,那么您可以获得关于该结构的当前模式及其模式的关键信息。

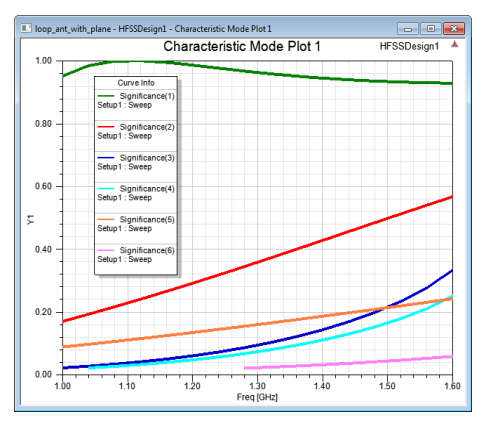

本设计选择了特征模式分析的解决方案类型。该设计在1.6 GHz的溶液频率下进行了分析。最小模态显著性为0.02,所以所有超过这个阈值的模态都由HFSS计算出来。在“编辑源”面板上,您可以将CMA激励的类型配置为端口或模式。

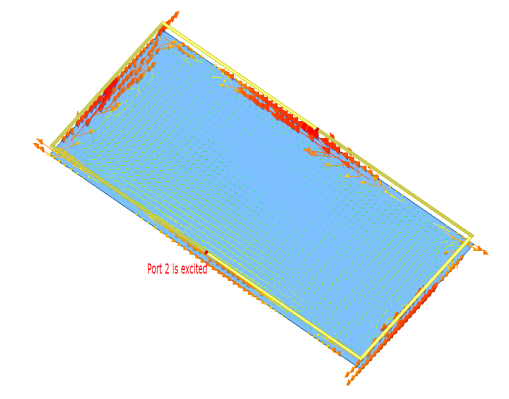

编辑“源”面板中的设置可以帮助您了解CMA激励对模式及其当前模式的行为的影响。



参考文献





[1] hfss help 文档。


来源:微波工程仿真
