仿真软件-用HFSS仿真和分析微带天线的场

1天前浏览2



微带贴片天线是一个简单的辐射结构,也是贴片阵列常用的阵元。利用HFSS仿真软件可以容易的理解贴片天线的辐射机理。

目录




  • 同轴馈电的微带天线
  • 远场辐射结果观察

  • 参考文献







HFSS


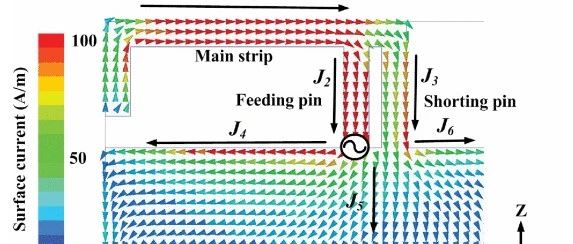

As shown below👇

同轴馈电的微带天线

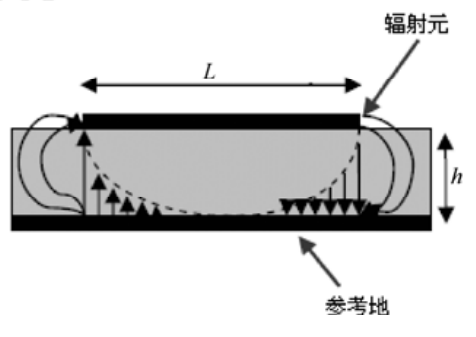

微带天线的辐射机理可以用上图来进行简单的说明。

对于上图所示的矩形贴片微带天线,从理论上来讲,可以采用传输线模型来分析其性能。

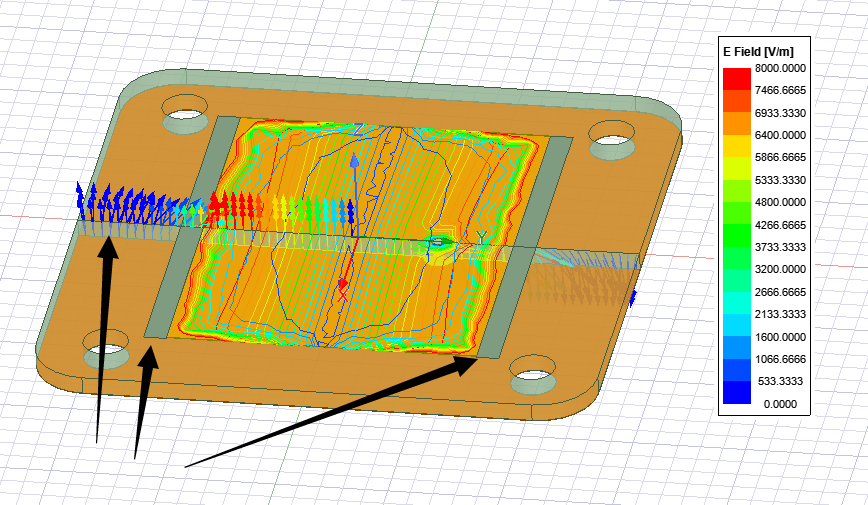

假设辐射贴片的长度近似为半波长,宽度为w,介质基片的厚度为h,工作波长为λ。这里用2.4GHz的一个同轴馈电贴片天线实例说明,可以在如下图黑色箭头所指的位置设置non-model矩形面来观察理解。


我们可以将辐射贴片、介质基片和接地板视为一段长度为λ/2的低阻抗微带传输线,并在传输线的两端断开形成开路。


由于介质基片的厚度h远小于谐振波长λ,故电场沿着厚度h方向基本没有变化。

在最简单的情况下,我们可以假设电场沿着宽度n方向也没有变化。

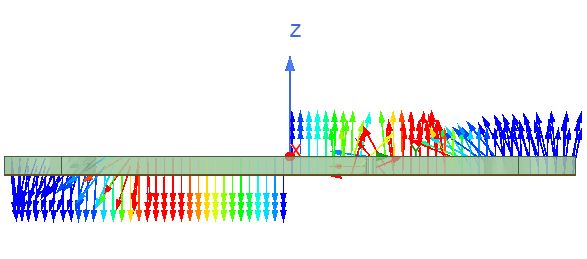

那么,在只考虑主模激励(TM10模)的情况下,传输线的场结构如下所示,辐射基本上可以认为是由辐射贴片开路边的边缘引起的。




在两开路端的电场可以分解为相对于接地板的垂直分量(z方向)和水平分量(y方向)

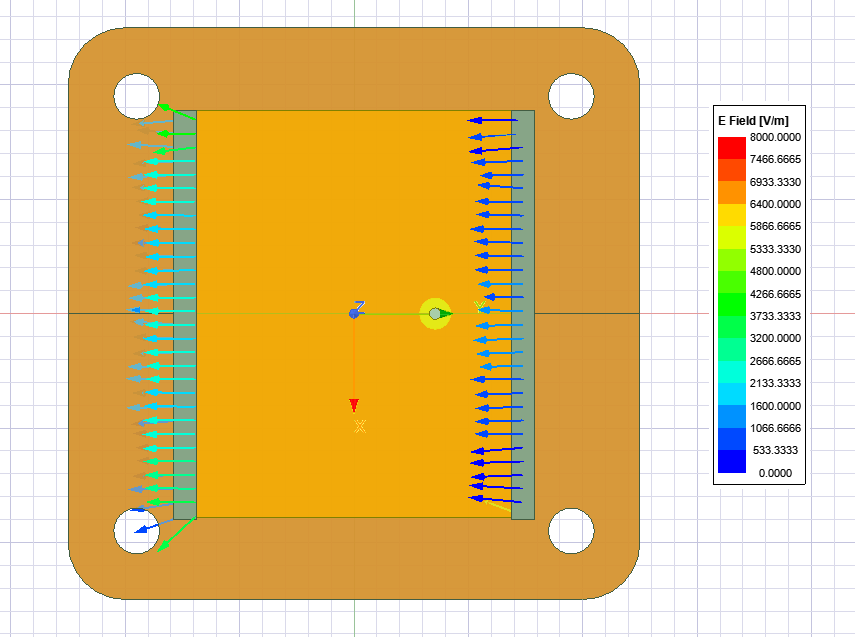

由于辐射贴片长度约为半个波长,因此两z方向分量电场方向相反,y方向分量电场方向相同。如下图所示


所以,两开路端的水平分量(y分量)电场可以等效为无限大平面上同相激励的两个缝隙,缝隙的宽度为△L(近似等于基片厚度h),长度为w。



两缝隙相距为半波长,缝隙的电场沿着x方向均匀分布,电场方向沿着y方向。

贴片天线的工作频率由y方向长度L确定。中心频率近似由下式给出

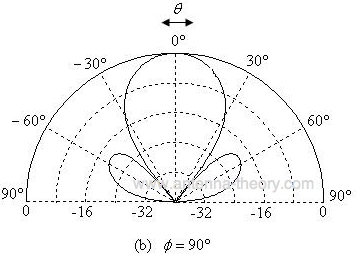

归一化辐射方向图近似由下式给出:


如果介质基片中的场同时沿宽度和长度方向变化,这时微带天线应用辐射贴片周围的四个缝隙的辐射来等效。



远场辐射结果

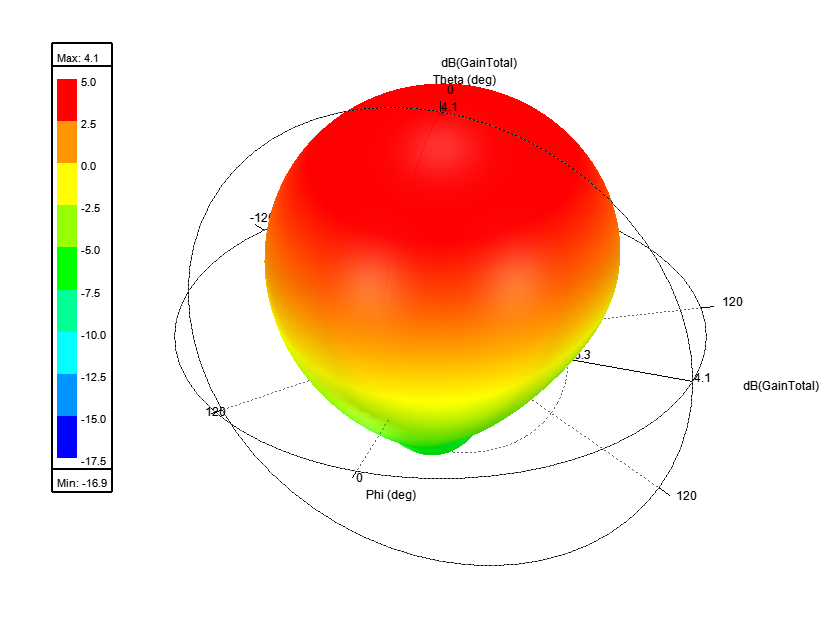

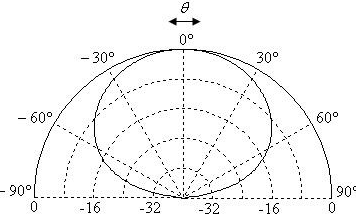

微带天线的方向图如下,



理论上贴片天线的方向性约为 5-7 dB。这些场是线性极化的。

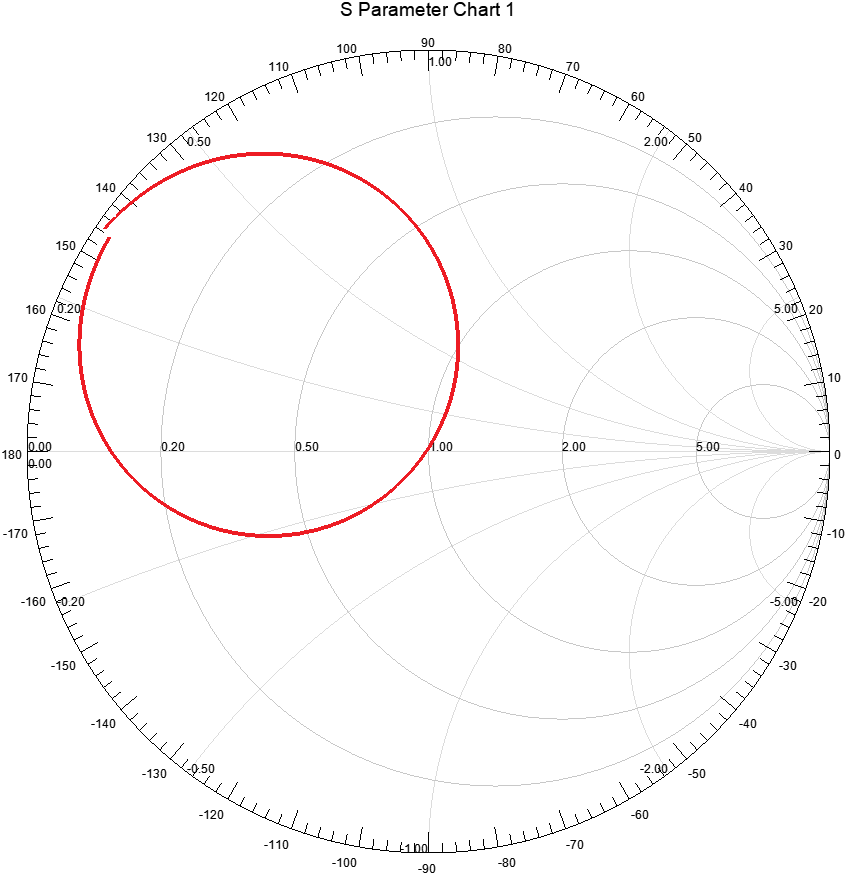

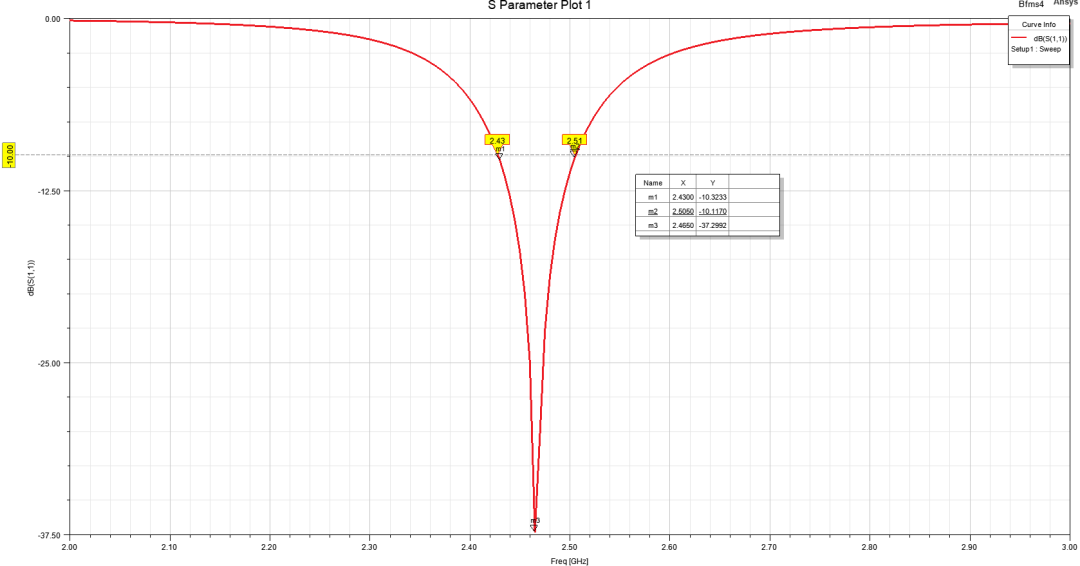

同样可以得到天线的S参数和Smith圆图,根据反射系数调谐。



关于更多微带天线的内容可以参考如下

微带天线的宽带方法

矩形微带天线2.4GHz(含hfss模型下载)

如何求出微带天线的矩形贴片的输入阻抗?


参考资料





[1] C. A. Balanis, Antenna Theory: Analysis and Design, 4th ed. Hoboken, New Jersey: John Wiley & Sons, Inc, 2015.

[2] 天线(第3版)John D.Kraus. 2006.

来源:微波工程仿真
