电磁皮肤(EMS)作为6G的一项有前景的技术正在兴起,最近的研究显示,它能提升通信性能和定位性能。EMS通常被定义为能够超越斯涅尔反射/折射定律操控电磁波的现有的其他表面结构。在此框架下,多种技术正在兴起以实现这一功能,包括可重构智能表面(RIS)。

目录




  • RIS简介
  • 在车辆定位中的应用
  • 参考文献

RIS

As shown below👇

RIS的介绍和研究背景

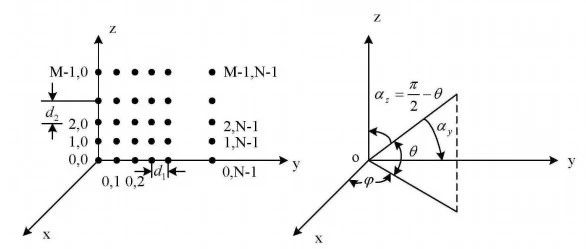

RIS由一系列称为元原子的亚波长尺寸被动元件组成,其复反射系数可通过电子方式调整,以操控入射波和反射/折射波前。


最近电磁皮肤(EMS)的研究进展倾向于大规模应用(其尺寸与传播距离相当),通过增加有效孔径来提升通信和定位性能。随着孔径的增加,非平面波前穿过RIS所带来的额外自由度


从定位的角度来看,RIS可以设计为异常反射镜,以扩展非视距(NLOS)范围,或通过放大发射器(Tx)或接收器(Rx)孔径来提高角度多样性,从而增强对一个或多个目标的位置和方向的估计。




然而,在大多数传感场景中,可用带宽足够大,会在RIS上引起空间宽带效应,即在应用带宽内出现频率选择性的RIS响应。带宽增加通常会提升定位性能,但在远场中,空间宽带效应会导致所谓的波束倾斜,即由于RIS制造波长(λ0)与入射波长(λ≠λ0)之间的不匹配,入射到RIS上的每个频率分量都会向不同的角度方向反射。



RIS在智能驾驶车辆系统中的定位应用

从传感终端定位车辆意味着基于后向散射信号来估计其位置和可能的朝向。

当传感终端位于通信基础设施(例如,集成感知与通信(ISAC)基站(BS)或多输入多输出(MIMO)雷达)时,其相对于目标的高度较大,通常基站的高度为8-25米,而普通车辆的高度为1.5-1.7米。

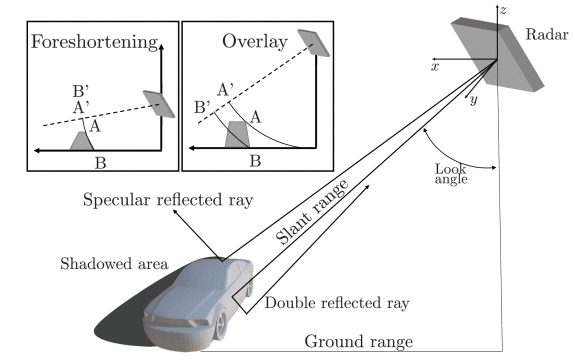

当车辆从上方被照射时,它们会根据自身的几何形状和相对于传感终端的位置来后向散射入射的无线电信号。

通常,对于这些扩展目标而言,所产生的传感图像会受到以下影响:

(i) 透视变形,包括重叠和缩短,这会扭曲目标的真实几何形状;

(ii) 与地面的二次反射,这会使到达时间产生偏差,并在生成的图像中产生更远距离的虚假目标(即鬼影目标)。
