SIW 背腔结构的天线单元实现宽带的新方法

9小时前浏览1



理想的阵列天线单元需满足:低剖面、紧凑、易制造;高隔离度以减少扫描盲区和相位误差;易于集成;辐射特性一致;设计简单,可覆盖宽频段或多子频段。

设计大型相控阵时,单元间隔离度是目前很关键的问题。已有很多方法增加阵列天线单元之间的耦合,其中通过侧壁抑制耦合的SIW结构,成为一种有效解决方案。

目录




  • 基于SIW背腔结构的模式分析
  • SIW结构中虚拟短路的实现
  • 参考文献



SIW

As shown below👇

基于SIW背腔结构的模式分析

以往常用的高阶模(HOM)腔体可以增加带宽,但会引起天线尺寸过大,难以扩展到二维阵列。

其他增加带宽的方法有将相邻天线耦合为“子阵列”,通过耦合模式分裂增加带宽。类似地,多层耦合腔体也被用来产生更多耦合辐射模式。尽管子阵列和多层腔体可以扩展到大型阵列,但由于单元间强耦合,难以实现相位控制,且设计和重构为多子频段较为复杂。

分析腔体或者槽缝的模式对带宽扩展很有意义,

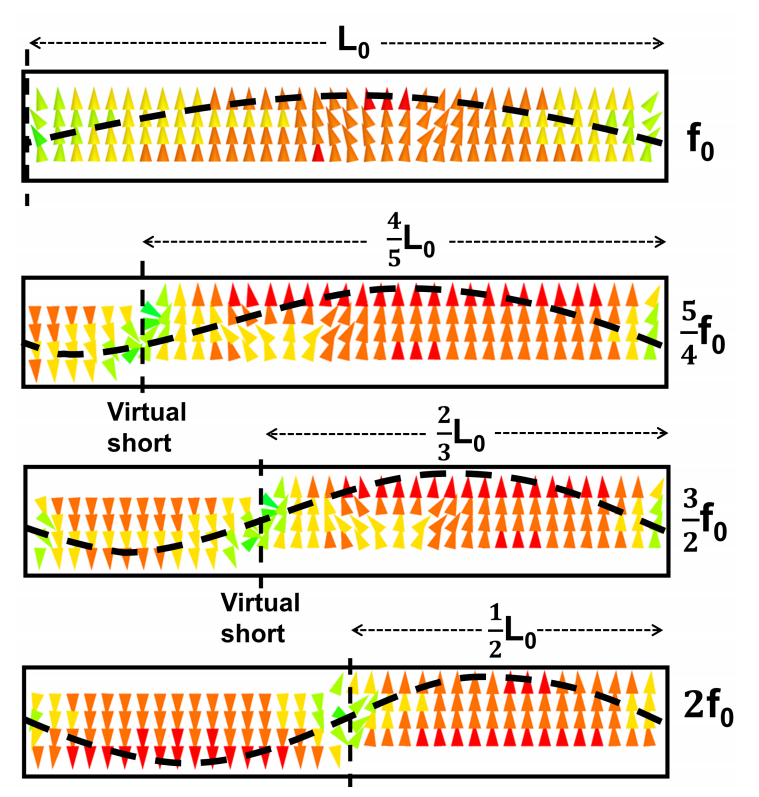

如图所示,假设短路位置可以沿着槽缝移动,那么当短路在向中心靠近时,谐振模式的频率会逐渐增加,直到达到其最大值2𝑓0。

这2𝑓0模式与第一个高阶模式的矩形槽相同,没有短路。这种模式是不可取的,因为它会沿着侧边生成一个null。对于纯侧辐射,那么最大期望共振限制在3/2𝑓0。在此条件下,单个侧辐射槽天线的最大连续工作频带可以从𝑓0到3/2𝑓0,相当于40%的分数带宽。




SIW结构中虚拟短路的实现

实现40%的带宽需要存在一个可以任意控制的虚拟的短路。

上图所示的T形CBSA(带馈电)的模式分布显示四种模式覆盖20-30 GHz频段。

这些模式相互作用生成虚拟短路。模式1和2在18-24 GHz占主导;模式1、2和3在24-26 GHz占主导;所有模式在27 GHz附近占主导;模式2、3和4在28 GHz以上占主导。模式2与模式1、3结合可产生虚拟短路,且其显著性在整个频段内较高。

该结构支持四种耦合谐振,虚拟短路位置可通过优化控制。



参考文献





[1] T. Deckmyn et al., "A Novel 60 GHz Wideband Coupled Half-Mode/Quarter-Mode Substrate Integrated Waveguide Antenna," in IEEE Transactions on Antennas and Propagation, vol. 65, no. 12, pp. 6915-6926, Dec. 2017, doi: 10.1109/TAP.2017.2760360.

[2] A. V. Muppala and K. Sarabandi, "An Ultra-Wideband Quad-Mode SIW Cavity-Backed Slot Antenna for NextG Communication and Sensing Arrays," in IEEE Transactions on Antennas and Propagation, doi: 10.1109/TAP.2025.3533903.

来源:微波工程仿真
ACTANSA控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-07-16
最近编辑:9小时前
周末--电磁仿真
博士 微波电磁波
获赞 28粉丝 55文章 433课程 0
点赞
收藏
作者推荐

适用于脑机接口的天线系统仿真和测试

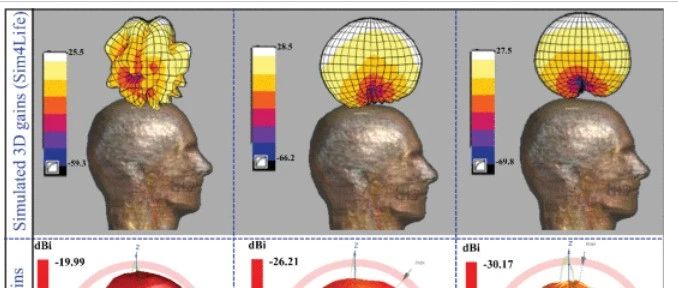

脑机接口 (BCI) 系统通过大脑上的小型植入设备提取大脑信号,然后将它们无线发送到附近的基站进行处理并转化。BCI 技术可以替代神经功能并协助恢复由损伤引起的神经破坏。由于捕获复杂大脑信号需要特定性能的天线系统,那么目前有那些性能适合 BMI 的植入式通信系统呢?目录 脑机接口中的天线设计有那些需求 BCI的仿真模型建立和实验条件 参考文献 BCIAs shown below👇脑机接口中的天线设计有那些需求通过自动计算机接口和机械臂将数百万个脑细胞的活动传输到外部接收器,将思想转化为行动的能力具有巨大的潜力。然而,设计植入式系统会带来各种挑战,包括发射器和接收器的尺寸、人体内外电磁耦合的影响、比吸收率 (SAR) 以及理想的通信特性。因此,开发具有宽边辐射方向图和无缝集成的紧凑、小型化和宽带植入式天线系统对于与位于体外的外部接收器进行有效通信至关重要。然而,重要的是要注意,小型化天线可能会带来挑战,可能导致增益、效率和带宽受到影响。设计具有合理性能属性的满足上述需求的天线设计很多具体问题,总结如下,植入式天线辐射到有损环境中,这些损耗随着频率的增加而增加。这使得设计 UWB 天线,在整个频段上提供一致的性能,变得非常具有挑战性。由于尺寸小,植入式天线通常具有无方向的辐射方向图,导致预期目标的信号较弱。人体头部组织、皮肤和骨骼的频率依赖性、它们的导热性和导电性以及损耗角正切随着频率的增加而增加,从而极大地影响关键性能参数。为了检测和传输大脑信号,应将带有传感器和天线的植入式设备植入深层组织的骨骼下方。因此,来自天线的信号在离开主机人体之前必须经过很长的有损路径。考虑到高速数据传输的障碍、复杂性和标准,在此通信中建议开发适用于检测大脑信号、监测神经活动和促进翻译活动的天线。此外,绝缘层保护壳在植入式器件中发挥着至关重要的双重作用:首先,它保护器件免受周围组织的氧化,其次,它通过其高介电常数和低损耗特性最大限度地减少近场损耗,从而优化天线性能。然而,绝缘层的可成型性和生物相容性限制了最佳材料的使用。为了解决这个问题,可以采用由生物相容性绝缘层封闭的高介电常数 superstrate。超层和绝缘层的有效介电常数可以与周围有损人体组织的介电常数相匹配,以减少反射损耗,并将辐射功率集中在所需的宽边方向。BCI的仿真模型建立和实验条件头部七层模型:非均匀的头部七层模型包括:皮肤、脂肪、颅骨、硬脑膜、脑脊液、灰质和白质,如图所示。 这些层具有不同的介电常数、厚度和损耗角正切。详细的参数可以参考文末参考资料。为了量化各项参数对系统的影响,常常会将仿真设计先在模拟头部的多层模型中建立,然后再放入生物模型中优化性能。构建准人类头部环境的详细步骤和程序如图所示。初始时,将模型每一层中使用的材料及其比例制成表格。开始制作时,首先,使用数字秤精确测量所用材料的比例。然后,准备并加热蒸馏水、NaCl 和琼脂的溶液。加热几分钟后,在溶液中加入 TX-151、叠氮化钠和聚乙烯粉末并搅拌直至适当混合。混合物准备好后,将其倒入模具中并冷却以获得所需的形状。最后,除了常规的天线参数,如带宽、增益、方向性等指标之外,设备植入生物体后的链路预算、SAR等等参数也是不可忽略的指标。 参考文献 [1] S. Imran Hussain Shah, A. Basir, H. Yoo and I. -J. Yoon, "A Compact Ultrawideband Antenna System With Stable Broadside Radiation Patterns for Brain–Machine Interface Applications," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 1, pp. 629-634, Jan. 2025, doi: 10.1109/TAP.2024.3496091.[2] S. Hout and J. -Y. Chung, "Design and Characterization of a Miniaturized Implantable Antenna in a Seven-Layer Brain Phantom," in IEEE Access, vol. 7, pp. 162062-162069, 2019, doi: 10.1109/ACCESS.2019.2951489. 来源:微波工程仿真
