贴片天线单元之间的模式分析--辐射与耦合
在微波器件中，在施加了激励之后，金属之间的场的模式分析很有意义。在pcb上集成的微波器件，贴片或者带线之间和之上的场分布影响着整个器件的性能。
场分布与辐射 场分布与耦合 参考资料
As shown below👇
场分布与辐射
单个贴片之间的场分布可以参考贴片天线的分析，
仿真软件-用HFSS仿真和分析微带天线的场
HFSS仿真圆极化微带天线
微带线的场分布很多资料也做了详细介绍
共面波导微带线简介
在两个贴片之间不同的场分布，影响着单元之间的耦合与辐射，

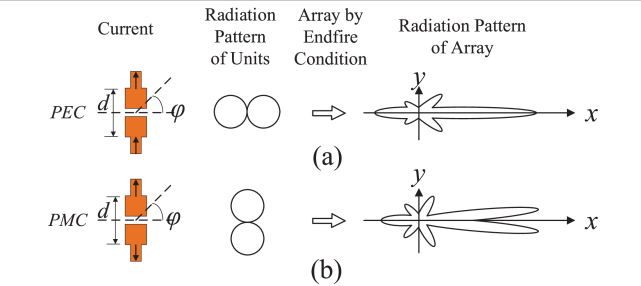

如下所示，是关于SSPPs 单元的奇数模式和偶数模式下的电流分布和合成方向图
根据图像理论，当 SSPPs 单元上施加不同的电流分布时，xoy 平面可以被视为不同的完美导电表面。
如图 （a） 所示，当 SSPPs 单元的电流分布同相时，xoy 平面可以被视为完美导电 （PEC） 平面。
相反，xoy 平面变成了一个完美磁导 （PMC） 平面，如图 （b） 所示。
假设图（a）中奇数SSPP单元的电流分布为
则，图（a）中电场为
图（b）中电场为
根据以上的场的分析，如下的结论将会给出，
奇模形式的SSPP在φ=0方向上具有最大值，由SSPP组成的阵列可以实现完美的端射辐射。
相反，偶模SSPP单元在φ=0方向上有零点，因此由它们形成的阵列在端射方向上将有零点。
场分布与耦合
之前我们已经分享了一些关于贴片之间的耦合模式的简单介绍，
那么如何根据贴片之间的场分布的模式来分析耦合呢？
如上图所示，
对于奇数模式，在对称平面中建立虚拟完美电导体 （PEC） 边界，允许正常电场穿过边界并在间隙之间形成位移电流，如图（b-1） 所示。
这种相互作用产生了一个带有正号的电容，如下图所示。空气-基体界面处的边缘场延长了有效辐射长度，导致较低的特征频率。
关于图 （c-1） 中的偶数模式，完美磁导体 （PMC） 边界的存在支持切向电场，减少了边缘场的水平分量并缩短了有效辐射长度。这导致电路中带有负号的电容和特征频率的增加。
通过利用 PEC 和 PMC 边界条件，可以在所需方向上实现奇数和偶数模式的调整。
基于谐振机制，当奇模和偶模的输入导纳满足如下条件时，可以实现优异的端口隔离和良好的阻抗匹配。
[1] Q. Fu, H. Ni, G. Q. Luo, L. Zhu and L. Liu, "A High Aperture Efficiency Endfire Antenna Based on Spoof Surface Plasmon Polaritons," in IEEE Transactions on Antennas and Propagation, vol. 71, no. 1, pp. 50-57, Jan. 2023, doi: 10.1109/TAP.2022.3213417.
[2] Y. Wang, Q. Xue and H. Xie, "Wideband Decoupled Asynchronously Coupled Patch Antennas," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 2, pp. 906-919, Feb. 2025, doi: 10.1109/TAP.2024.3478367.
