Sim4Life如何仿真复杂场景

1天前浏览1



Sim4Life 是由瑞士 Zurich MedTech(原 IT'IS Foundation)开发的一款多物理场仿真平台,专注于计算生命科学(Computational Life Sciences, CLS),主要用于生物电磁学、医学工程、神经刺 激、5G/6G 安全评估等领域。这里简单展示Sim4Life 仿真可穿戴产品在人体模型的辐射场的设置和后处理。

目录




  • 建模
  • 仿真
  • 参考资料








*

As shown below👇

*建模

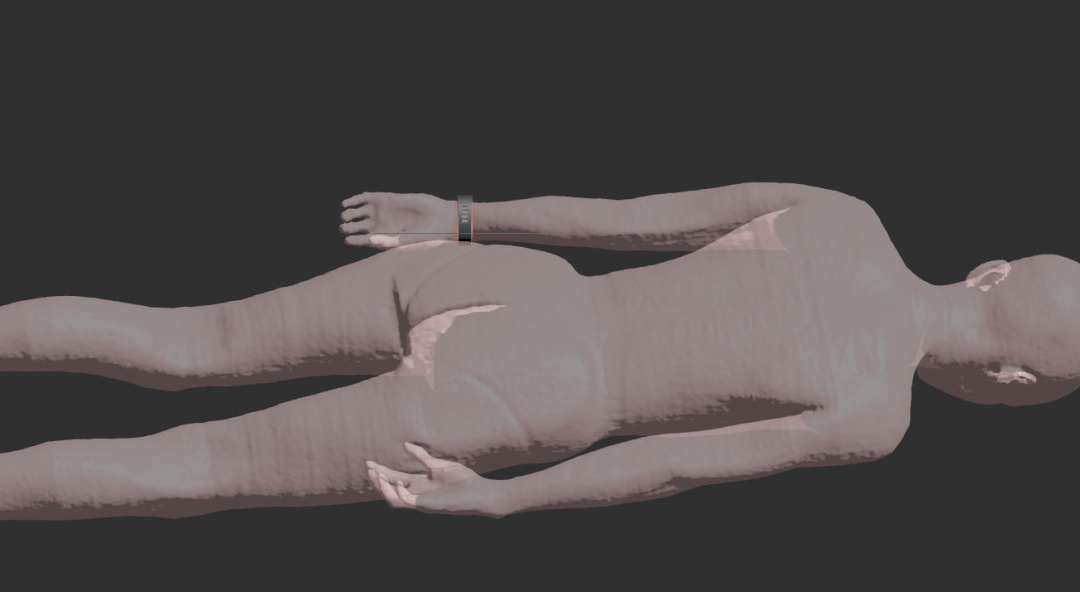

从导入所需的模型文件开始。使用已经做好的高分辨率 3D 人体模型 BILLIE,BILLIE 是虚拟人体 (ViP) 的模型,ViP 是一组高详细的全身虚拟人体模型,用于剂量学和生物医学应用。

然后,完成设置并运行单频仿真,最终将仿真结果、近场和远场可视化。

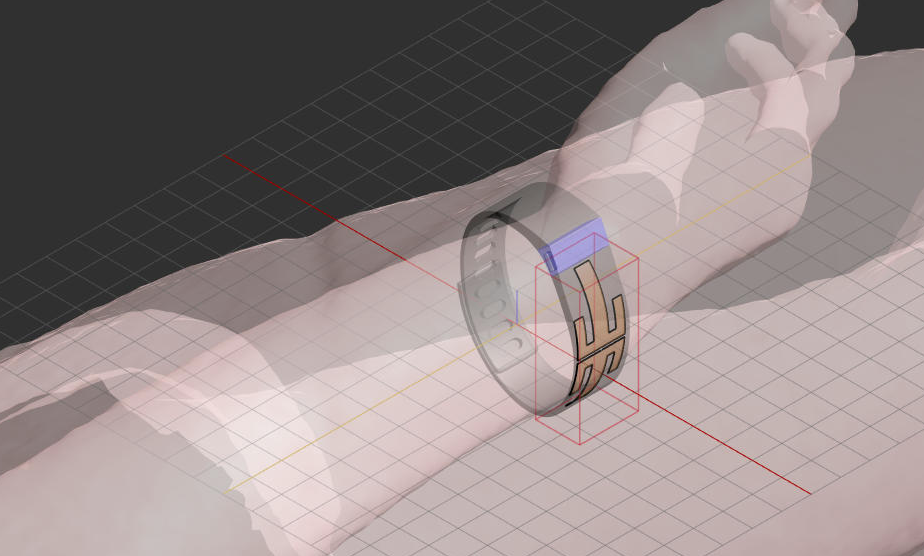

首先,下载 CAD 模型

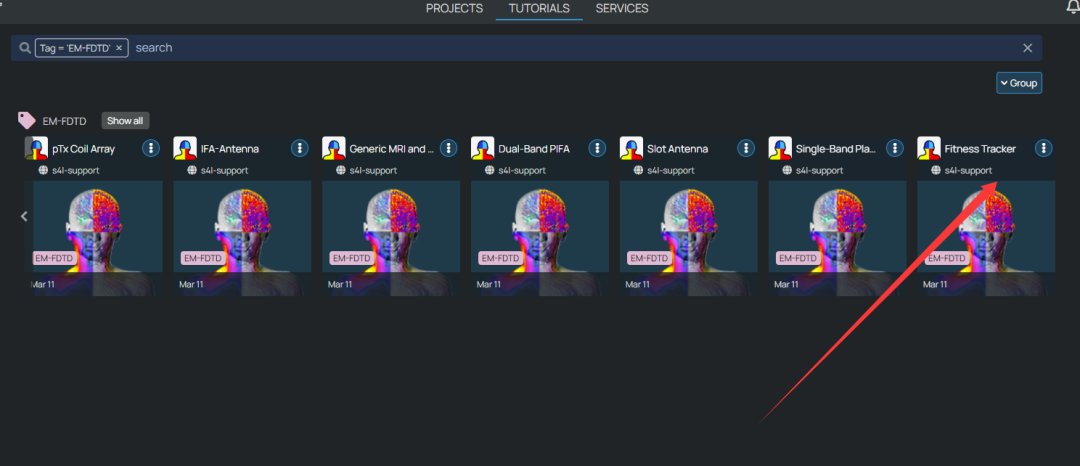

从 Dashboard 上的 PROJECTS 选项卡切换到 TUTORIALS 选项卡。

从FDTD教程中选择Fitness Tracker,然后单击顶部的三个点,然后选择Open。




切换到 PROJECTS 选项卡,然后打开新创建的本地副本。

最近的版本,可以直接new project。


准备环境

通过单击仪表板 + 启动 Sim4Life 在项目下创建新项目。

选择 Model (模型) 选项卡。

在资源管理器中选择 Model,然后验证 Options 窗口中的 Model Units 是 Metric/SI、mm 和 deg。

使用左上角的 burger 菜单打开 File Browser。选择 Upload File 并添加您下载的 sab 文件的本地副本。








*仿真

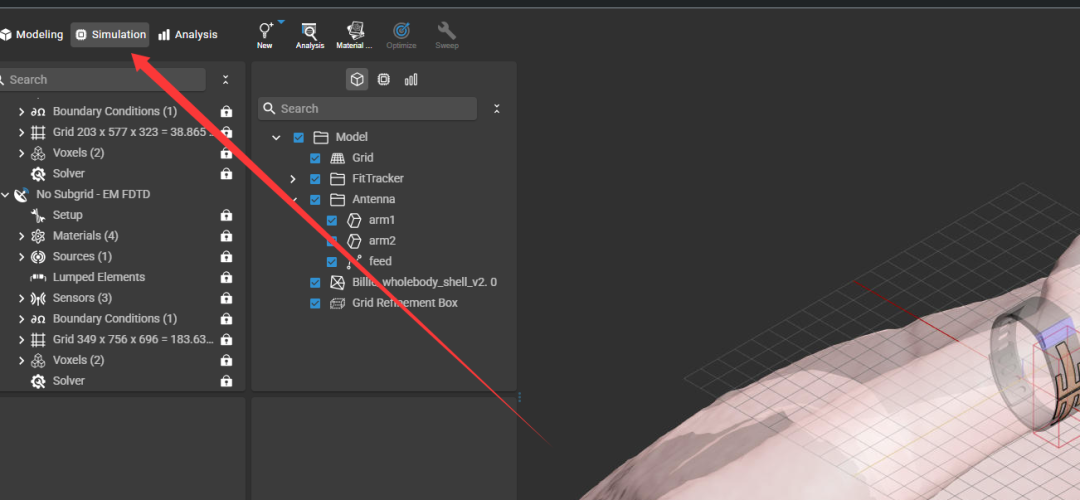

切换到 Simulation




设置

选择 Setup,然后将 Simulation Time 更改为 30 个周期。此设置定义模拟的持续时间,并且应足够长以确保模拟收敛。

将 Global Auto Termination 设置为 Medium。此设置将激活仿真收敛的检测。

单击multi_tree功能区中的“多树”,然后选择“模型多树”。


材料

选择 Materials 文件夹并通过功能区内的 New Settings 按钮创建 7 个 Material Settings 文件夹。将它们重命名为 Tissue、Intestine、PEC、Shell、Quartz、PVC 和 Ag2O。


激励源

将 “source” 从 “Capsule” 内的 “antenna” 文件夹拖放到 Sources 中.

将 Center Frequency 更改为 1.47GHz。

通过单击功能区中的 Source Signals 来检查信号的外观。


运行仿真

在功能区中,单击Run(运行)。右下角会显示一条消息,确认已将仿真提交给求解器。

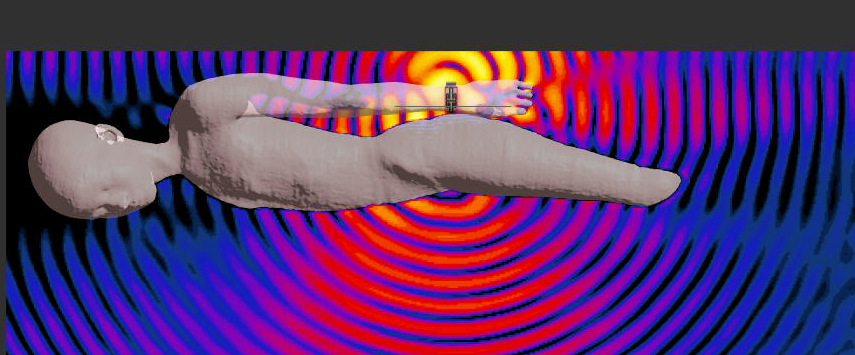

模拟完成后,单击analysis,查看需要的结果.





参考文献





[1] https://manual.sim4life.science/manual/Tutorials/EMFDTD/WirelessCapsuleEndoscopy.html






来源:微波工程仿真
