Flotherm XT如何设置接触热阻

1天前浏览1
今天是零基础自学芯片热仿真的第二天,这篇文章讲一下如何设置接触热阻。
在我们的芯片的散热片之间其实是有一个非常薄的界面材料来减少接触热阻,但是实际界面材料太薄了,只有0.05mm,如果要网格建模出来的话,会增加我们的网格数量,并且网格尺寸就太小了。
所以最好的办法是我们在这个接触面上设置一个接触热阻来简化模型。

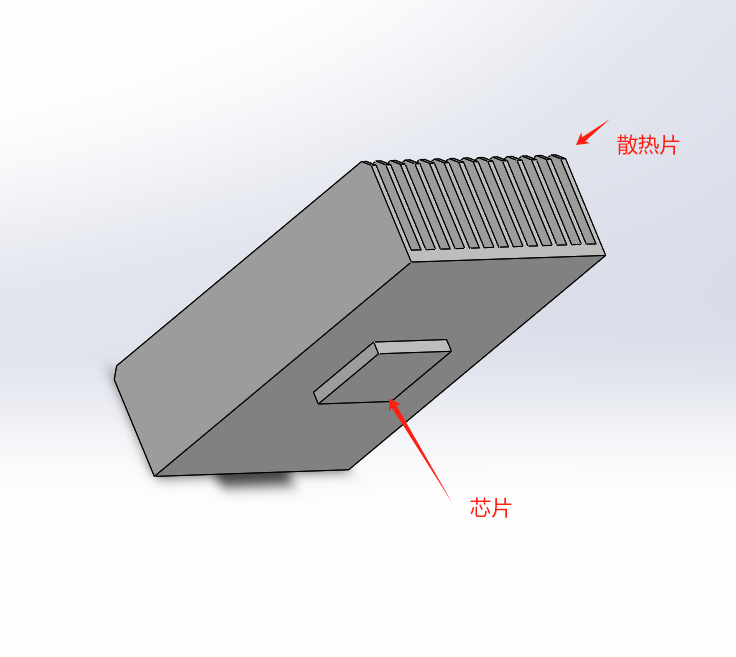

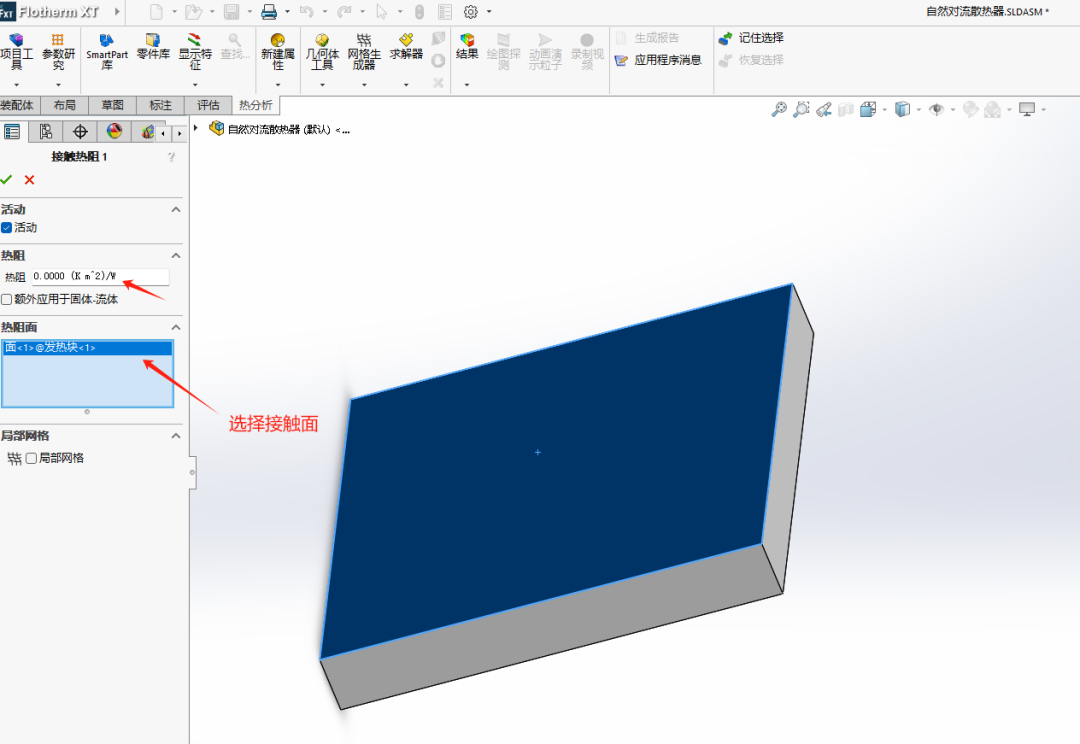

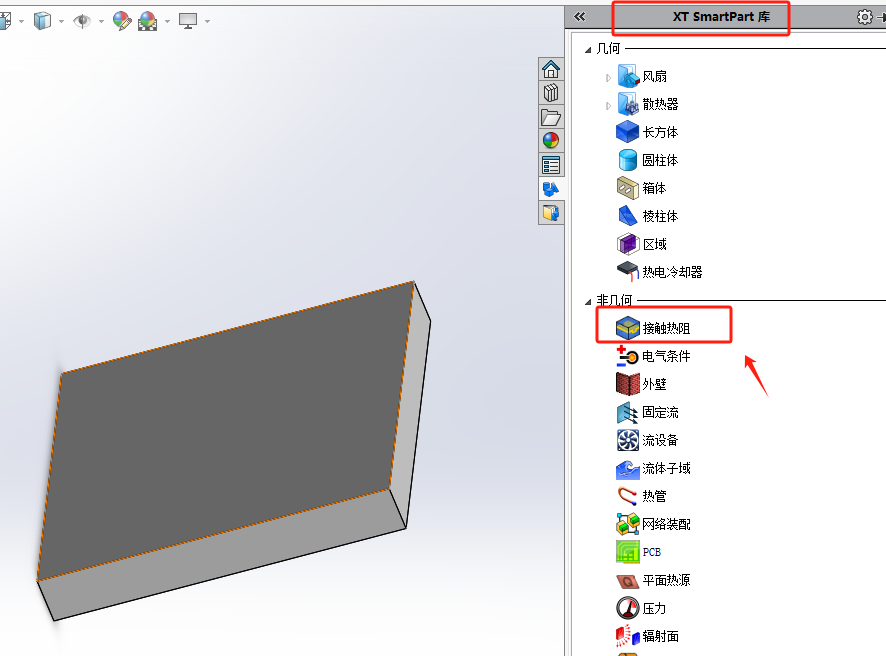

在我们的smartpart库里双击我们的接触热阻,然后选中接触面
接触面上面的热阻,需要我们进行计算,公式为热阻R=界面材料厚度/导热系数/接触面积
下面我们打开上篇文章好用的热管理软件分享里提到的热管理计算软件。

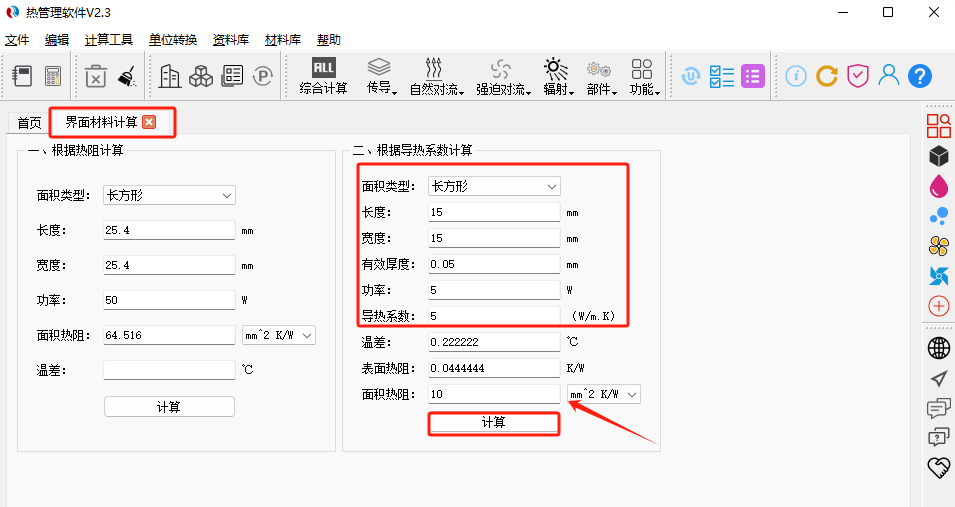

接触材料的长度和宽度都是15mm,厚度是0.05mm,功率是5w,导热系数是5,计算得到表面热阻和面积热阻。

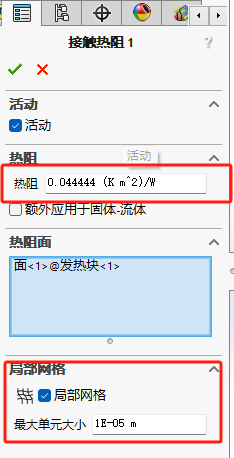

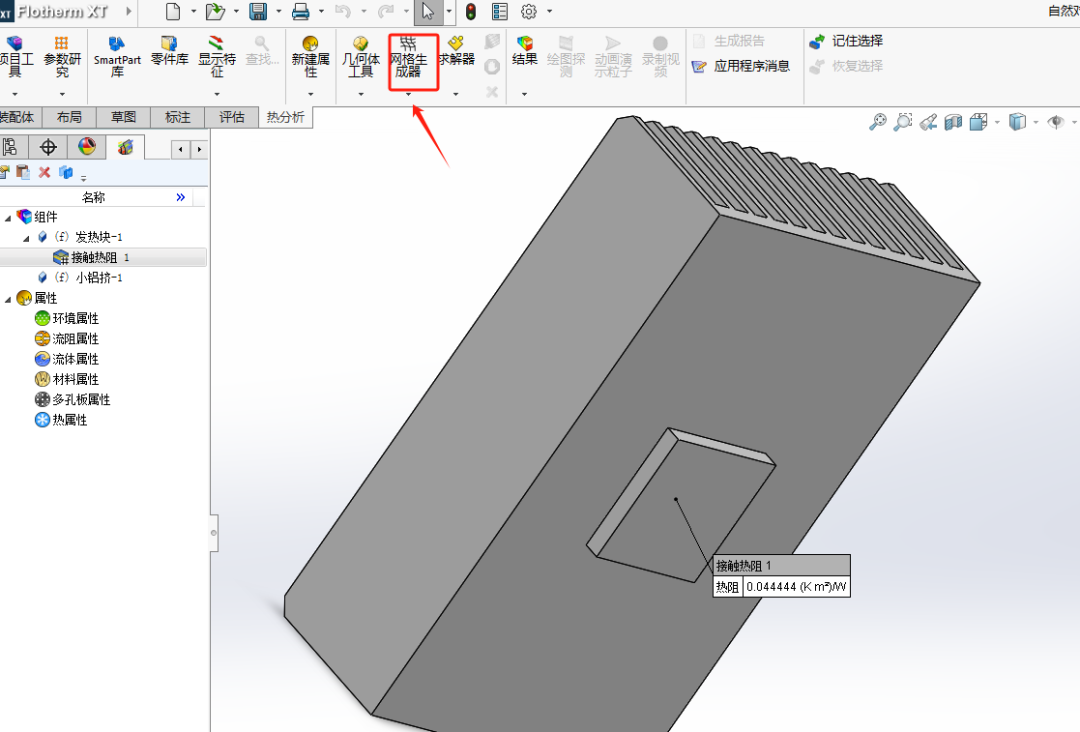

我们把表面热阻值复 制一下填入,设置一下局部网格0.01mm
点击生成网格

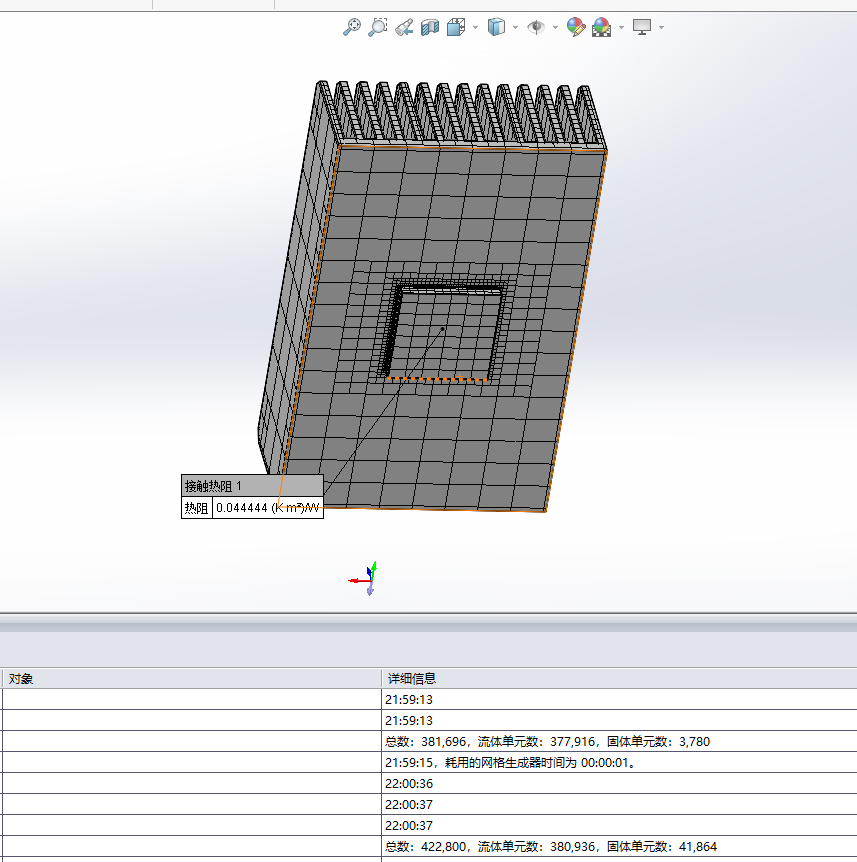

这就是我们最终生成的网格,网格数量相对于接触材料建模少了很多,可以接受。
本文内容源于小编在B站学习整理,如有错误还请大家在评论区指出,最后还是希望大家能多多点赞,感谢!
