Fluent入门验证案例 | 斜激波仿真

本案例为入门案例，对超声速流体经过15°倾斜壁面后形成的斜激波进行仿真计算。本案例利用Fluent中的层流模型与能量方程，进行仿真计算。并对下游马赫数进行监测，与文献的计算结果进行比较，实现对仿真计算准确性的验证。适合fluent初学者练手使用。

1 workbench 设置

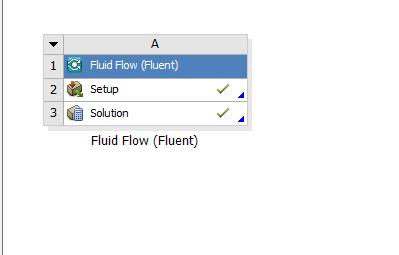

本案例具体设置如下图：

2 FLUENT 设置

2.1 General设置与网格导入

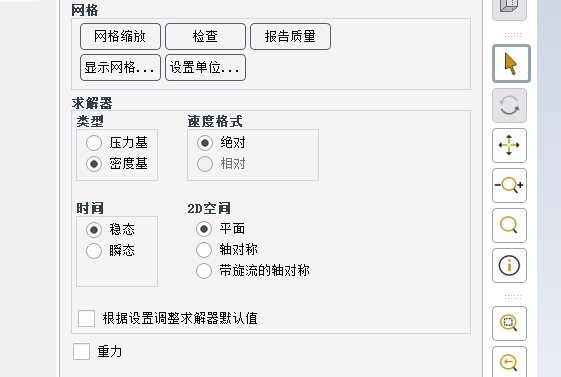

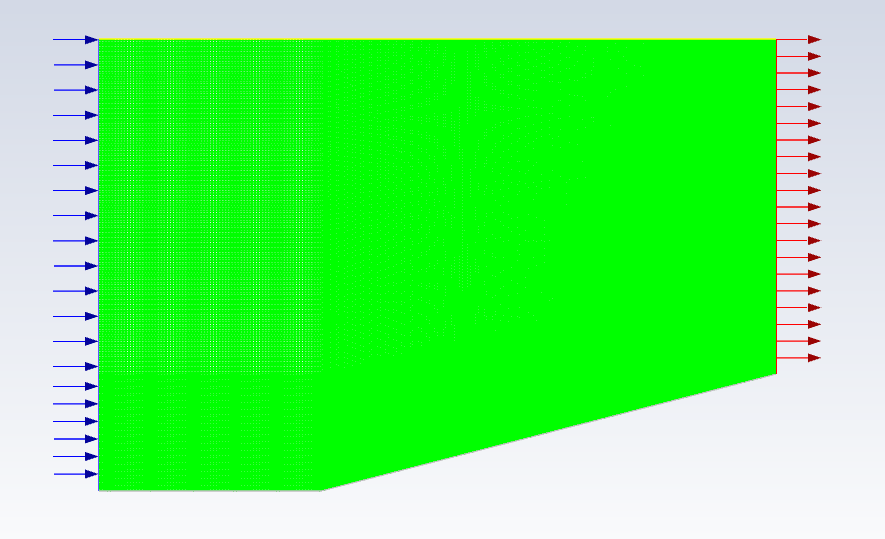

首先导入网格，然后勾选为稳态计算，并选择密度基求解器。

2.2 材料设置

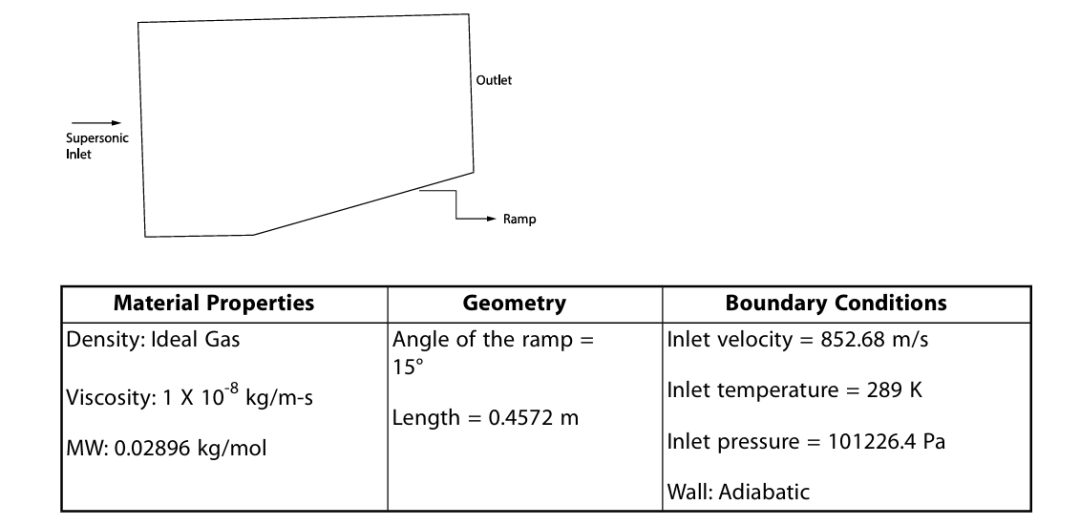

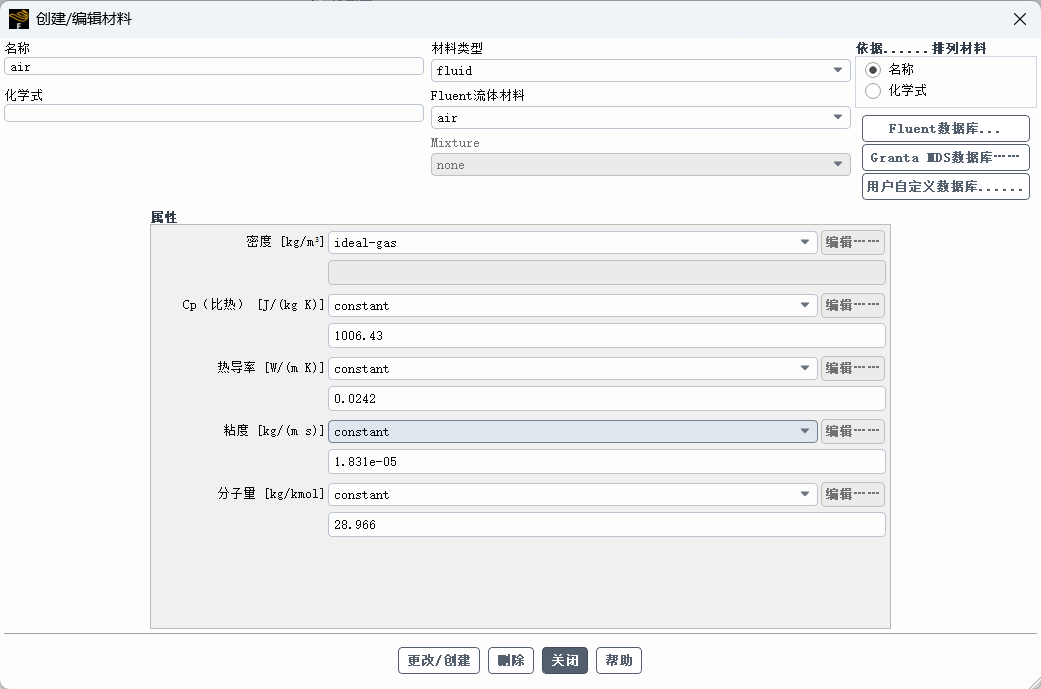

依据相关文献中的数据，对材料进行设置，采用理想气体，比热为1006.43，热导率为0.0242，粘度为1.831e-5，分子量为28.966，相关设置如下如所示：

流体材料参数设置示意图

2.3 模型设置

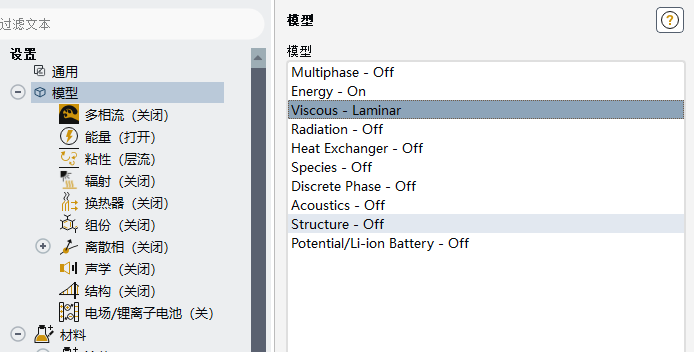

本案例所选用的模型为层流模型，并打开能量方程，相关设置如下图所示：

2.4 边界条件设置

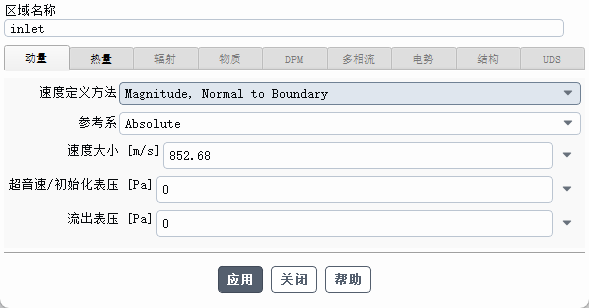

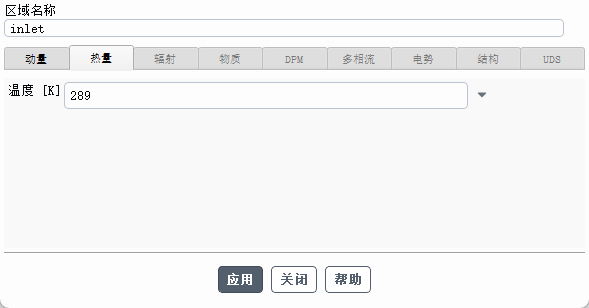

对入口边界进行设置，速度设置为852.68m/s，温度设置为289K，具体设置如下图：

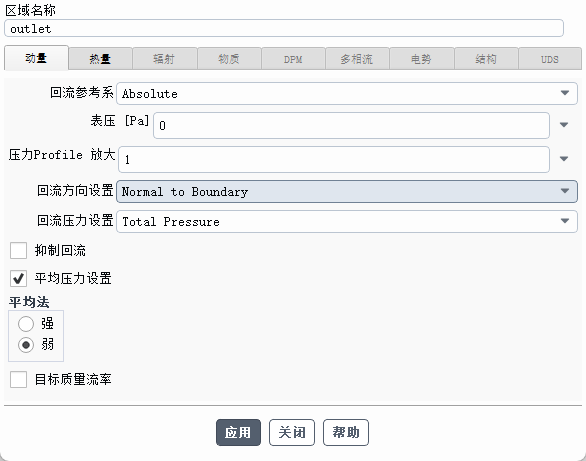

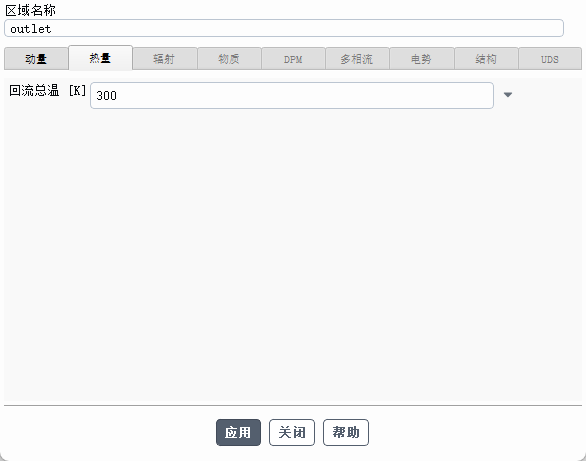

对压力出口边界进行设置，温度设置为300K，具体设置如下图：

2.5 初始化设置

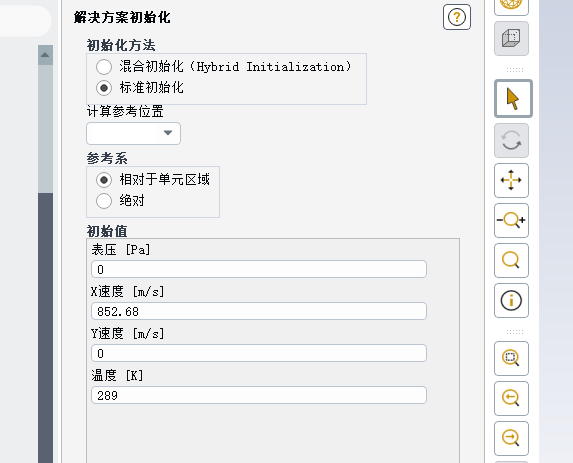

进行混合初始化设置，具体设置如下图：

标准初始化设置示意图

2.6 计算设置

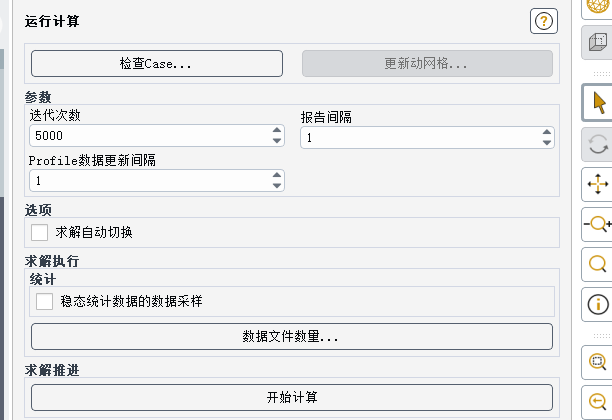

  此处进行的计算设置如下：

运行计算设置示意图

3 后处理结果

3.1 后处理结果

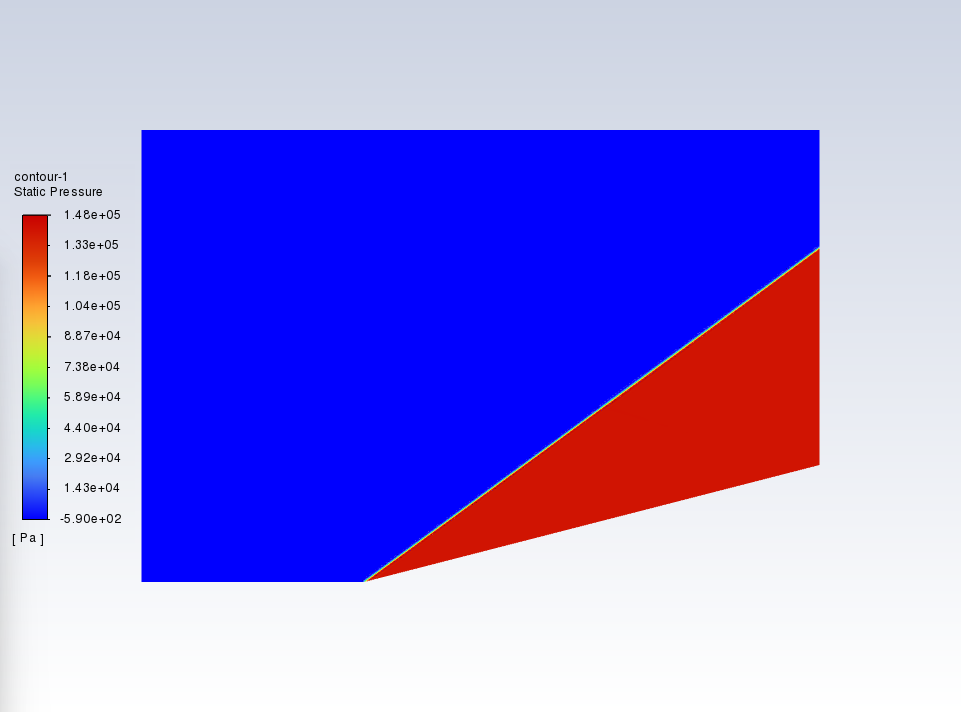

对斜激波的仿真计算结果进行可视化处理，其速度云图和压力云图如下图所示：

3.2 计算结果对比

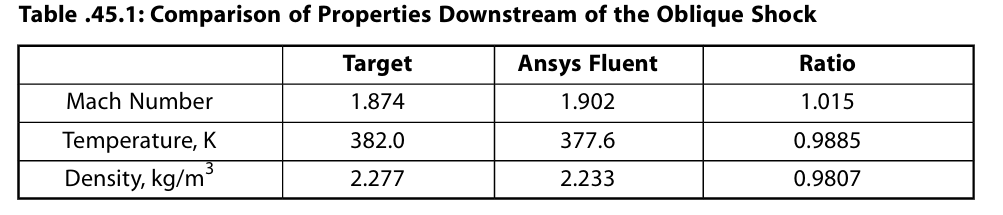

对下游马赫数结果进行计算，可以得到如下图所示的结果，由图可以发现，该结果与Fluent官方案例的结果一致：

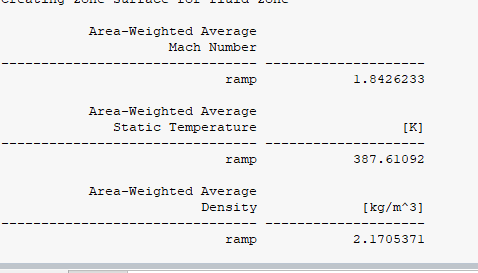

仿真计算结果

文献计算结果
