拉延与翻边整形的区别
在冲压工艺中，拉延和翻边整形是两种常见的成形工序，它们在零件制造中发挥着重要作用。然而，这两种工艺在原理、适用场景和优缺点上存在显著差异。

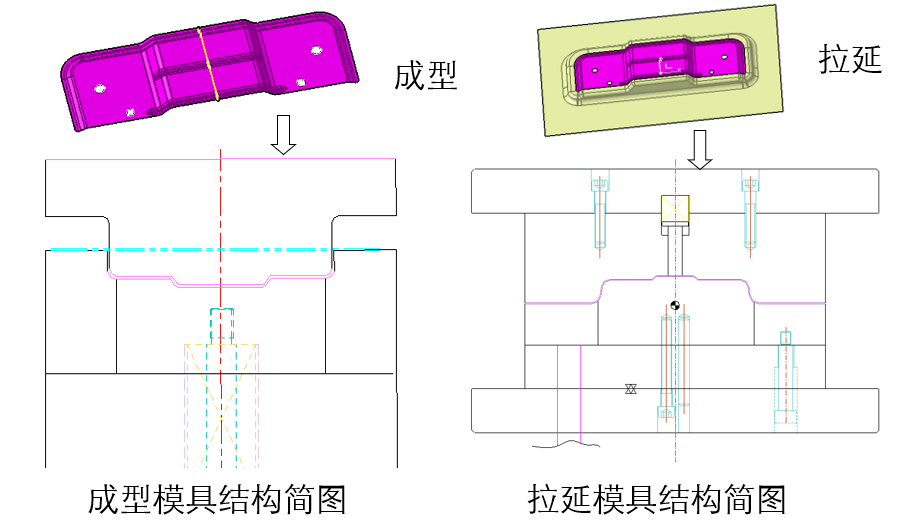

一、拉延与翻边整形的基本原理
1. 拉延
拉延是一种通过板材自身材质流动来实现成形的工艺。在拉延过程中，板材在模具的作用下发生塑性变形，形成所需的空心零件。由于拉延过程中材料的变形较为充分，因此更容易达到材料的屈服极限，从而减少回弹现象。然而，这种工艺也更容易导致材料减薄甚至破裂，尤其是在成形深度较大时。
2. 翻边整形
翻边整形则是通过局部变形来实现零件的最终形状。与拉延不同，翻边整形主要依靠局部的弯曲和拉伸来调整零件的尺寸和形状。由于变形程度相对较小，翻边整形不容易达到材料的屈服极限，因此回弹现象较为常见，冲压精度也相对较低。
二、拉延与翻边整形的适用场景
1. 成形深度
拉延：当零件的成形深度大于10毫米时，拉延是更好的选择。这是因为拉延能够更好地控制材料的流动，避免出现挤料现象。例如，在制造汽车的车身覆盖件（如车门、发动机罩）时，通常采用拉延工艺。
翻边整形：对于成形深度小于10毫米的零件，翻边整形更为合适。这种工艺可以避免材料过度变形，同时减少材料浪费。例如，一些小型的内饰件或结构件的局部成形通常采用翻边整形。
2. 工艺补充面
拉延：拉延工艺通常需要设计完整的工艺补充面和压料面，且这些补充面通常是一个封闭的几何形状。这有助于在拉延过程中均匀地分布材料，减少局部应力集中。然而，这也导致了拉延工艺的材料利用率相对较低。
翻边整形：翻边整形则不需要完整的工艺补充面，通常只需要局部的补充面即可。这种设计使得翻边整形在材料利用率上具有优势，尤其是在制造形状较为简单的零件时。
3. 零件刚性
拉延：采用拉延工艺制造的零件通常具有更高的刚性。这是因为拉延过程中材料的变形较为均匀，能够更好地分布应力，从而提高零件的整体强度。例如，汽车的B柱和门槛梁等结构件通常采用拉延工艺，以确保其在碰撞中的强度和稳定性。
翻边整形：翻边整形制造的零件刚性相对较低，但其精度和表面质量可以通过后续的整形工序进行优化。这种工艺适用于对刚性要求不高，但对精度和表面质量有一定要求的零件。
4. 零件形状
拉延：对于接近封闭形状的零件，拉延是更合适的选择。例如，汽车的车身覆盖件通常需要通过拉延工艺来实现其复杂的曲面形状。
翻边整形：对于敞口形状的零件，翻边整形更为适用。这种工艺可以更好地控制零件的边缘形状，同时减少材料浪费。
三、实际应用案例
1. 汽车车身覆盖件
以汽车的车门为例，车门通常具有较大的成形深度和复杂的曲面形状。在这种情况下，拉延工艺是首选。通过合理设计拉延模的压料面和拉延筋，可以有效控制材料的流动，避免起皱和破裂，同时保证零件的尺寸精度和表面质量。
2. 汽车内饰件
对于一些小型的内饰件，如仪表板支架或座椅支架，翻边整形工艺更为合适。这些零件通常具有较小的成形深度，且对精度和表面质量有一定要求。通过翻边整形，可以在保证零件质量的同时，提高材料利用率，降低生产成本。
四、总结
拉延和翻边整形是冲压工艺中两种重要的成形工序，它们各有优缺点，适用于不同的场景。在实际生产中，选择合适的工艺需要综合考虑零件的成形深度、形状、材料利用率和刚性要求。通过合理选择拉延或翻边整形工艺，可以有效提高生产效率，保证产品质量，同时降低生产成本。
