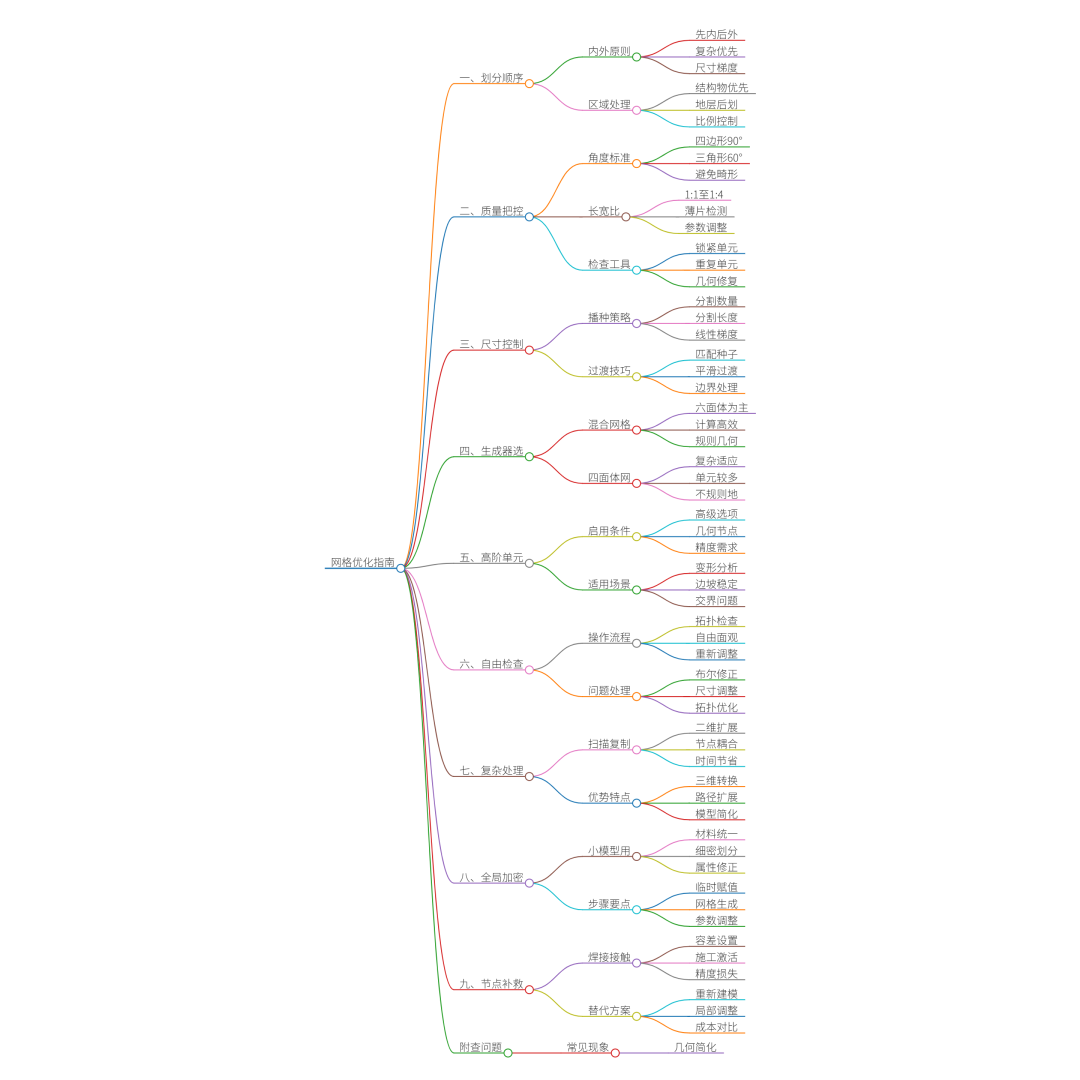

     MIDAS GTS NX网格划分优化指南：提升计算效率与精度的9大技巧

在岩土工程数值模拟中，网格划分的质量直接影响计算效率和结果精度。MIDAS GTS NX作为专业岩土分析软件，提供多种网格优化策略。本文结合官方文档与工程实践，总结9大关键技巧，助您高效完成高质量建模。

一、遵循网格划分顺序原则

核心逻辑：从内到外、从小到大、从复杂到简单

• 优先处理关键区域

  ：先划分结构物（如隧道、基坑）等复杂区域，再划分外部地层。

• 尺寸梯度控制

  ：外部网格尺寸与内部尺寸比例建议≤4:1，避免尺寸突变。  示例：隧道模型可先以0.5m划分隧道区域，再以2m划分外围土层。

二、严格把控网格质量指标

关键参数要求：

• 角度标准

  ：单元内角尽量接近90°（四边形）或60°（三角形）。

• 长宽比

  ：控制在1:1至1:4之间，避免出现“薄片状”单元。

• 检查工具

  ：通过网格>工具>检查功能检测锁紧单元（紫色）和重复单元（绿色），及时修复几何缺陷。

三、灵活运用尺寸控制方法

4种播种策略：

1. 分割数量

   ：直接指定边的分割段数（如10段）。

2. 分割长度

   ：按固定尺寸播种（如1m）。

3. 线性梯度（长度）

   ：设置边的起止尺寸（如起点0.5m→终点2m）。

4. 线性梯度（比率）

   ：按比例缩放尺寸（如结束尺寸/起始尺寸=3）。

• 进阶技巧

  ：对过渡区域使用匹配种子功能，实现平滑尺寸过渡。

四、合理选择网格生成器

根据模型复杂度选择：

• 混合网格生成器

  ：生成以六面体为主的网格，计算效率高，适用于规则几何体。

• 四面体网格生成器

  ：适应复杂几何，但单元数量较多，建议用于不规则地层。

• 提示

  ：同一模型需统一生成器类型，避免混用导致节点不耦合。

五、高阶单元的应用场景

何时启用高阶单元？

• 在网格>生成高级选项中勾选生成几何中间节点。

• 适用场景

  ：需高精度分析变形的工况（如边坡稳定性分析）。

• 注意

  ：必须全部单元均为高阶单元，否则交界处易出现自由节点。

六、自由边/面检查不可少

操作步骤：

1. 划分网格后，点击网格>工具>检查>检查网格拓扑。
2. 勾选自由面，旋转模型观察橙色 区域（自由面）是否仅出现在边界。
3. 若内部出现自由面，需重新调整几何布尔运算或网格尺寸。

七、复杂模型的特殊处理

扫描复 制功能：

• 对交叉工程（如下穿隧道），可先划分二维平面网格，再通过网格>扩展>扫描沿路径扩展为三维网格。

• 优势

  ：保证节点耦合性，减少手动调整时间。

八、全局网格加密技巧

适用小尺寸模型：

1. 将所有实体临时赋予相同材料属性。
2. 用混合网格生成器全局划分细密网格（如0.3m）。
3. 通过网格>网格参数按实际属性修正网格组属性。

九、节点不耦合的补救措施

焊接接触法：

1. 进入边界>接触>焊接接触。
2. 选择不耦合的节点对，设置容差（如0.001m）。
3. 在施工阶段中激活焊接接触组。

• 精度损失

  ：<1%，远优于重新建模的时间成本。

附：常见问题速查

提示：复杂模型建议分阶段保存备份，避免操作失误导致返工。

通过上述优化策略，可显著提升网格质量，降低计算不收敛风险。建议结合《GTS NX用户手册》第4章“网格”专题实践，逐步掌握高阶技巧。
