【有限元开发】四节点非协调单元在拉胀材料力学行为建模中的应用

12小时前浏览0

研究背景与意义

拉胀材料(Auxetic Materials)因其独特的负泊松比特性,在拉伸时横向膨胀,压缩时横向收缩,展现出优异的剪切抗力、能量吸收和阻尼性能,广泛应用于航空航天、汽车工程和生物医学等领域。然而,拉胀材料的复杂力学行为对传统有限元方法提出了挑战,尤其是在应力分布和变形预测方面。Alexey V. Mazaev的该篇文献研究探讨了四节点单元在建模拉胀材料力学行为中的有效性,重点分析了协调与非协调形函数在位移和应力预测中的表现差异。

研究方法与内容

研究基于平面应力条件下的线弹性理论,使用有限元对比了传统的线性协调形函数和二次非协调形函数在静态剪切和压痕载荷下的表现。通过解析推导,作者提出了适用于正交各向异性材料的四节点非协调单元刚度矩阵表达式,并应用于六韧带手性(Hexachiral)和重入式(Re-entrant)蜂窝结构的连续介质模型。这些结构的等效材料常数通过均质化技术确定,以简化计算并提高效率。

主要发现

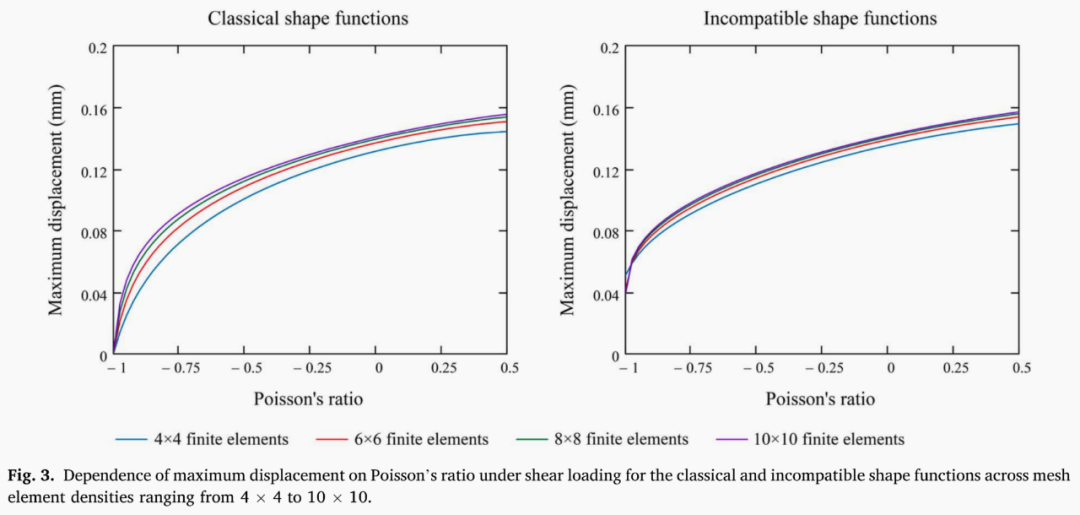

位移建模:

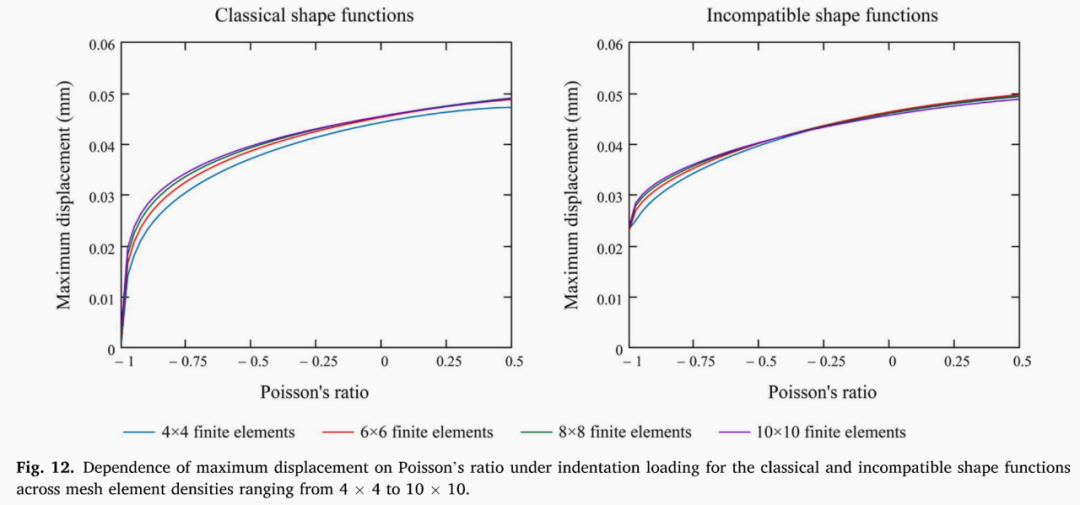

传统的线性协调和非协调二次形函数在位移预测上表现相似,均能准确反映拉胀材料的变形行为。例如,在负泊松比范围内,两种形函数计算的位移随泊松比减小而显著降低,符合理论预期。

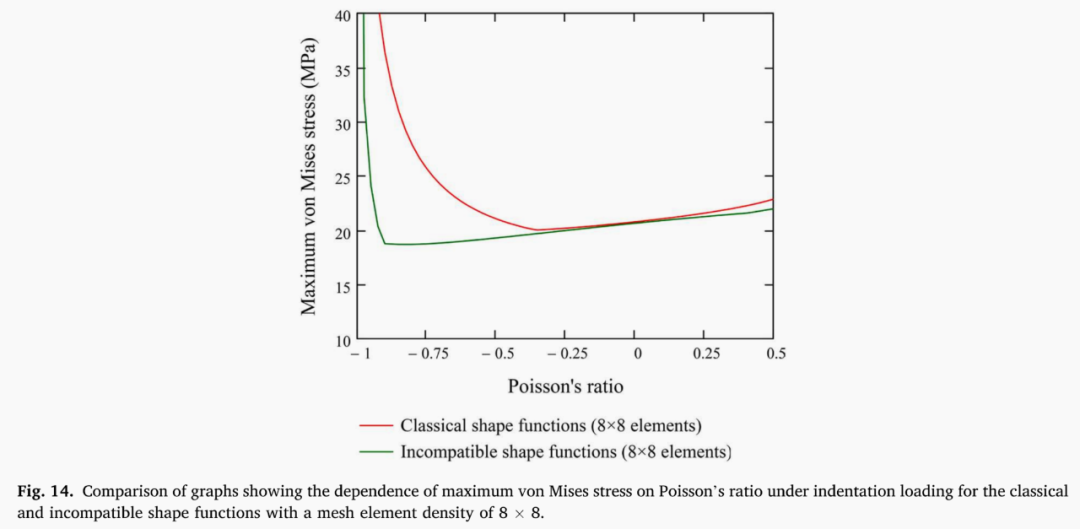

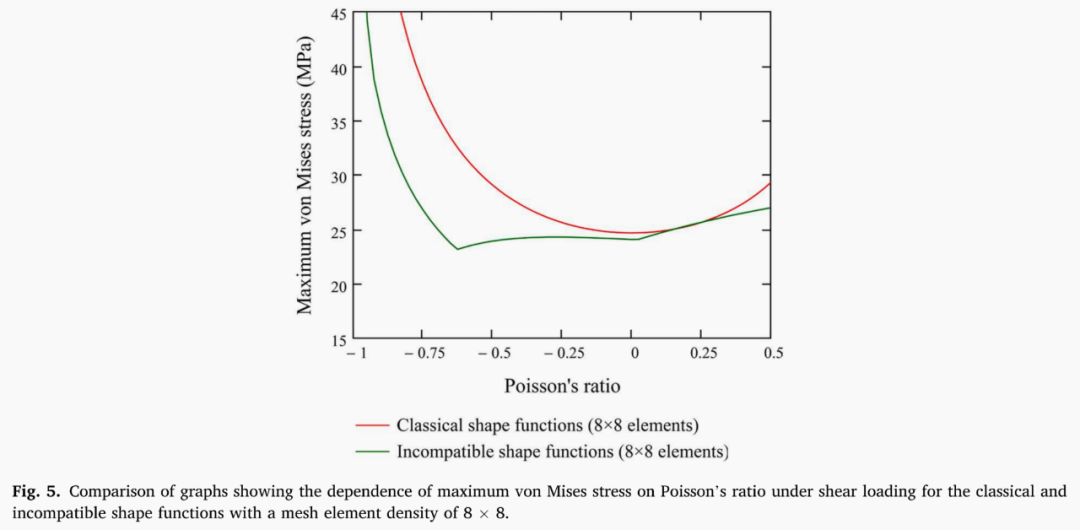

应力建模:
  • 协调形函数的局限性:

传统形函数在负泊松比条件下无法准确捕捉拉胀材料的特征行为,其应力分布图中出现非物理的“波纹”现象,导致结果失真。


  • 非协调形函数的优势:

二次非协调形函数能更准确地反映拉胀材料的应力分布特性,尤其在负泊松比范围内表现出应力集中区域的合理扩展,避免了“波纹”问题,与材料的实际力学响应更吻合。

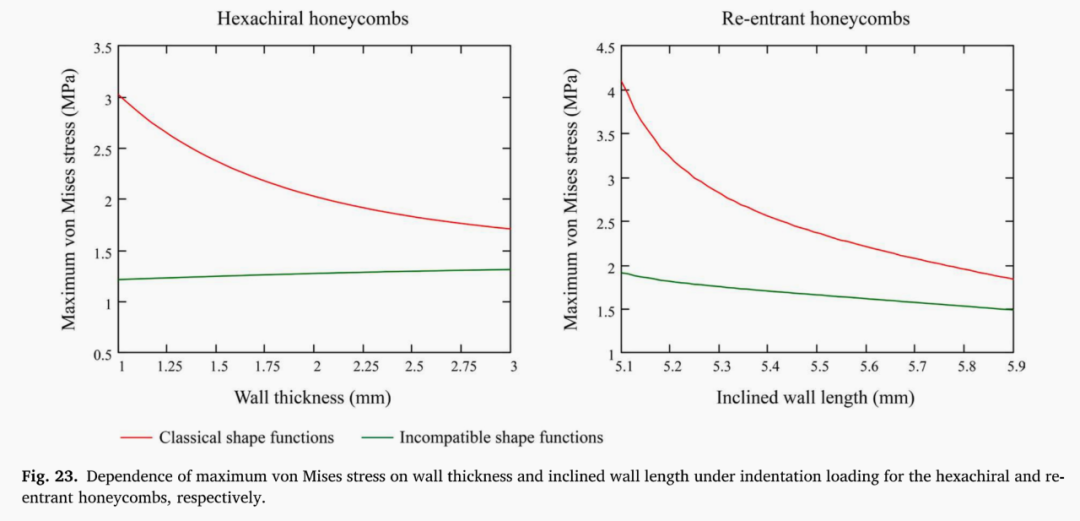

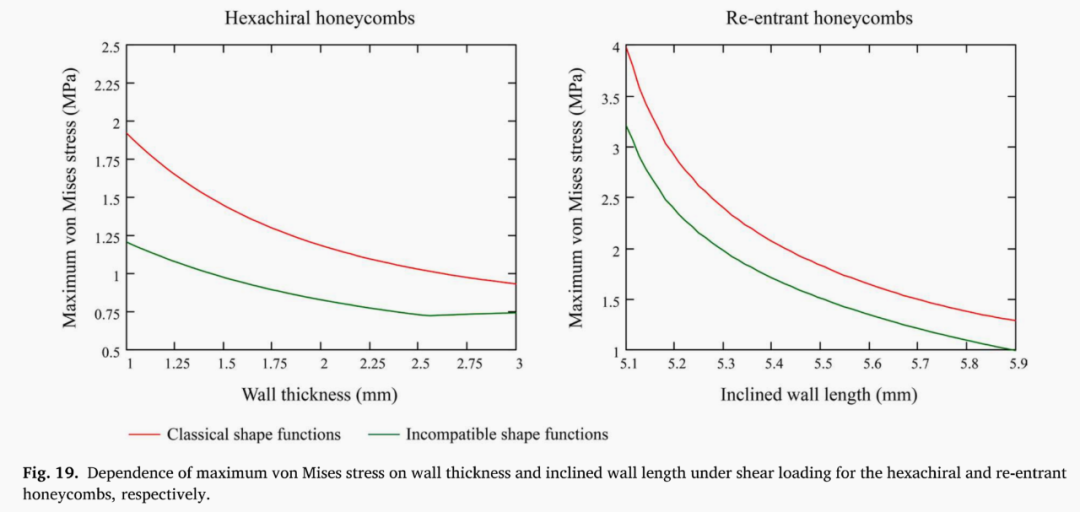

正交各向异性材料:

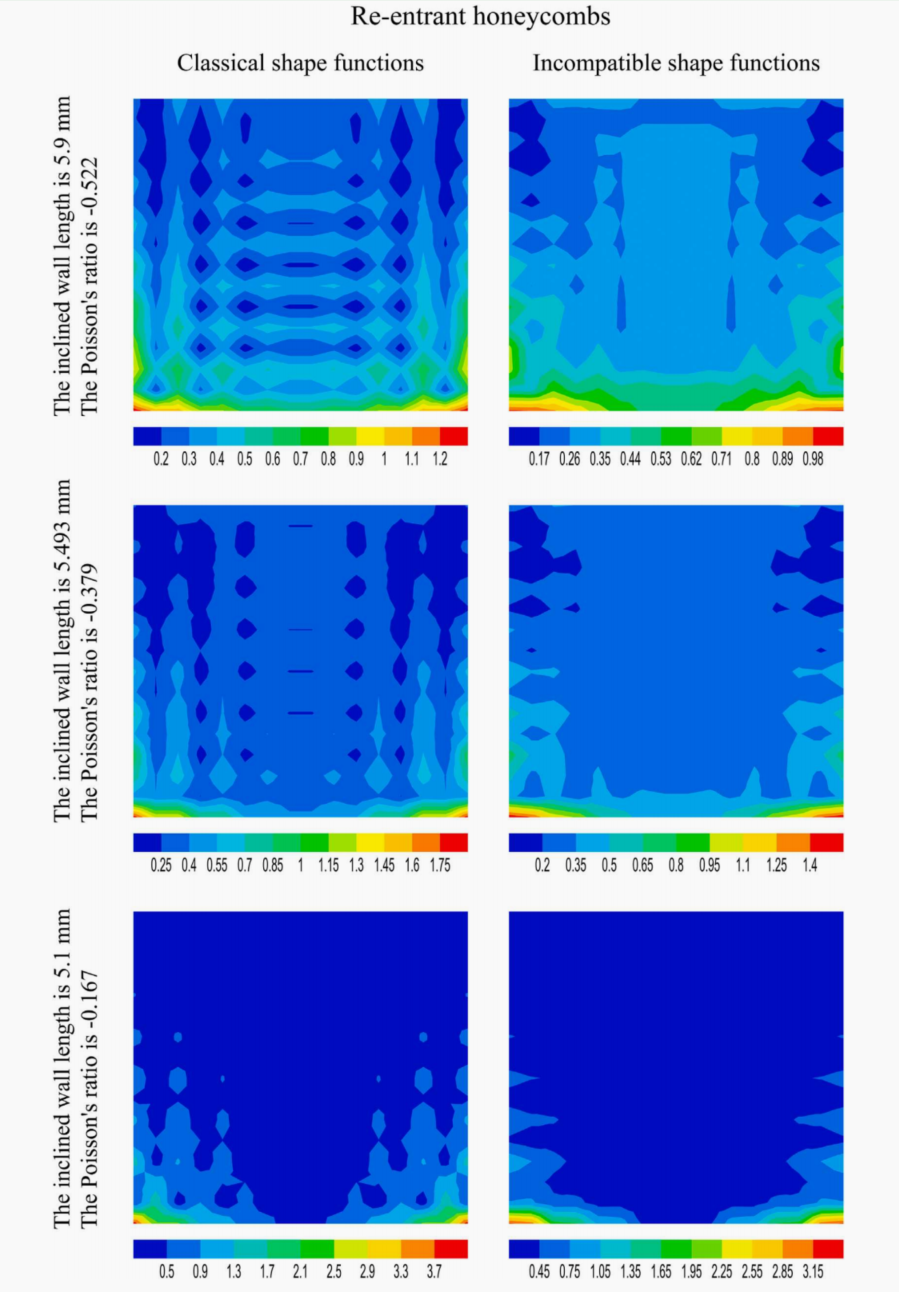

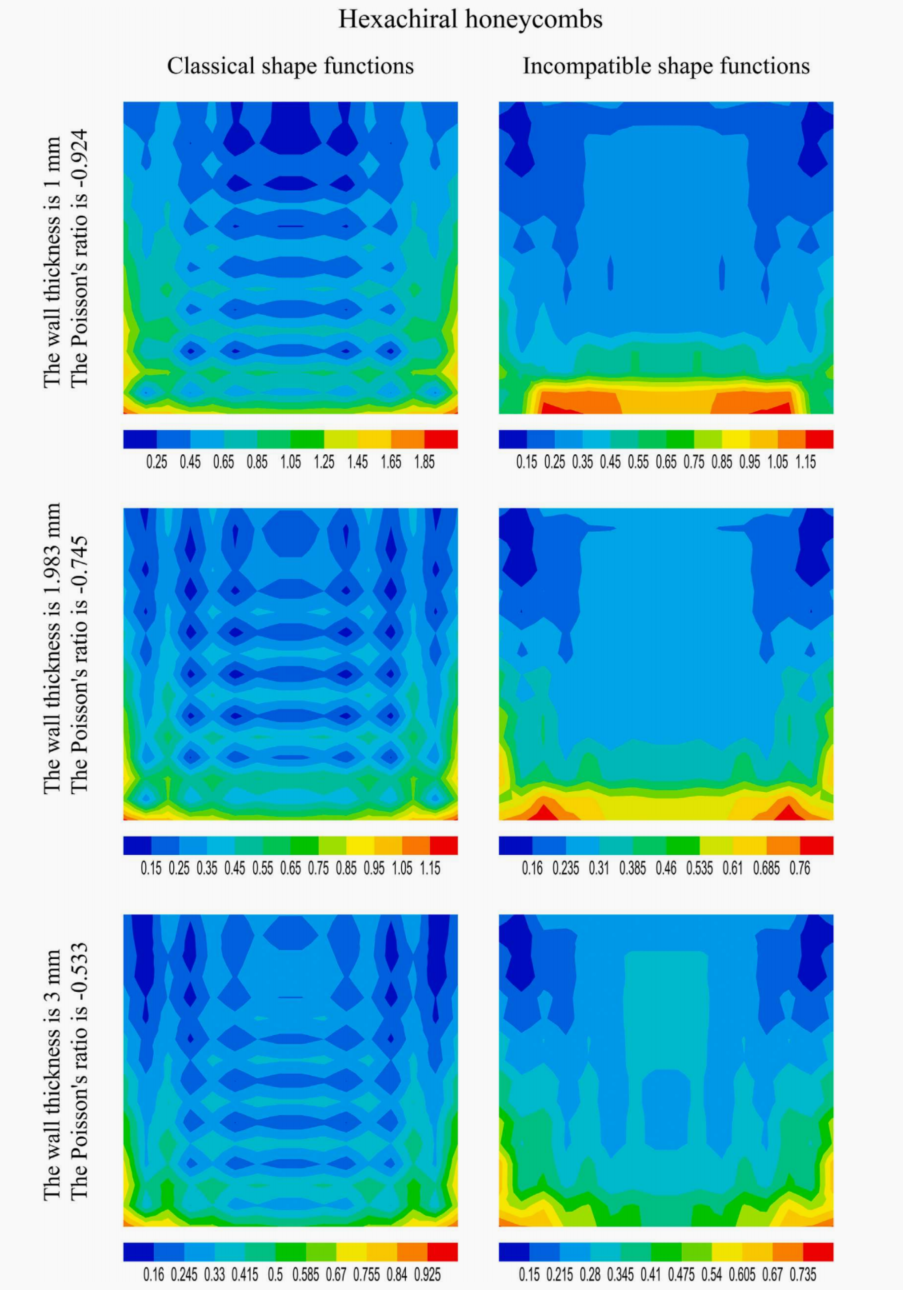

非协调形函数在六韧带手性和重入式蜂窝结构的应力分析中同样表现优异,能够正确识别主应力集中区域,而协调形函数则因几何参数变化产生显著误差。


应用与意义

非协调单元能够克服传统形函数的局限性,为拉胀材料及其复合结构的力学建模提供高效且可靠的工具,尤其适用于多层复合材料的设计优化。例如,在轻量化飞机框架或汽车面板设计中,该方法可快速预测应力集中区域,加速虚拟认证流程。此外,研究还揭示了均质化技术在简化复杂微结构模型中的潜力,为工程应用提供了计算效率与精度的平衡方案。

局限性与未来方向

当前研究基于线弹性理论,未涉及大变形或材料非线性行为;动态效应和曲面结构也未纳入分析。未来工作可扩展至动态载荷、非线性材料模型,并通过实验验证最优应力准则,进一步提升模型的适用性和准确性。
