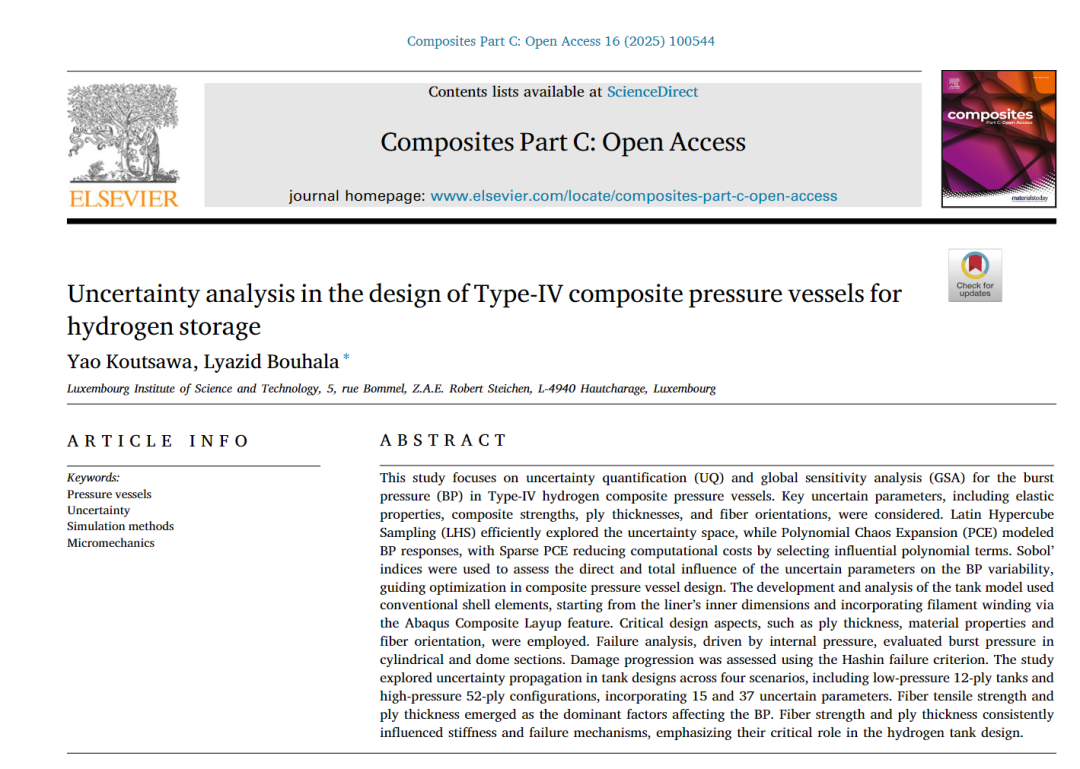

IV 型合压力容器的爆破压力不确定性量化与全局敏感性分析
大家晚上好呀，本来已经上床准备睡了，发现今天还没有和大家分享新知识；（现在好像形成习惯了，如果不发点什么，反而觉得缺少了东西似的，不过也感谢大家，在分享给大家的同时，我自己也学到了很多）
，
那就带大家一起学习一下今天的文章；
一、研究背景与目标

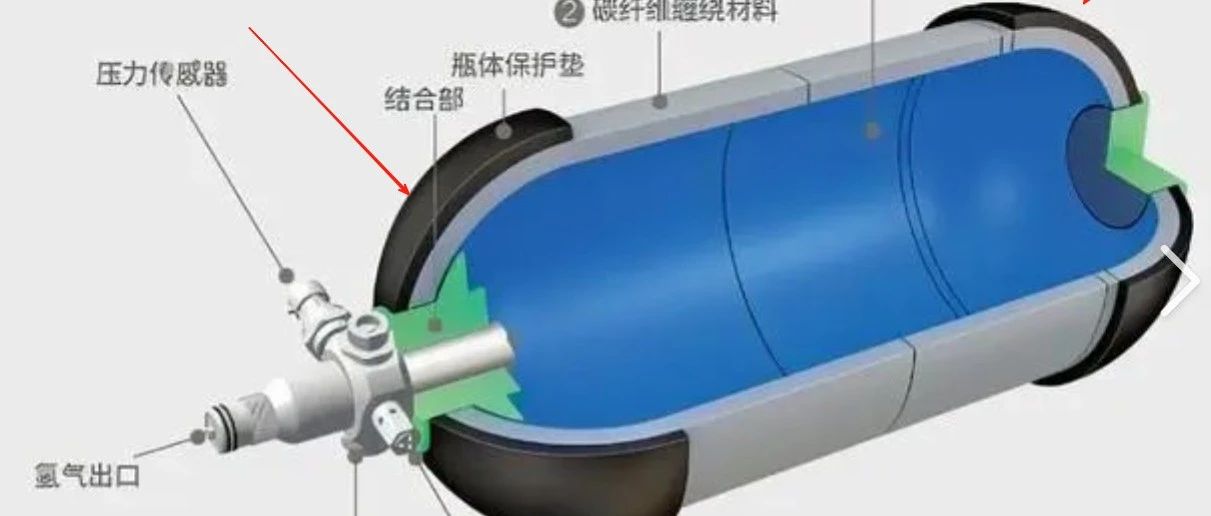

氢能存储需求推动 IV 型复合压力容器发展，其工作压力至少 700 bar，设计压力约 1575 bar。传统确定性模型忽略材料、制造等不确定性，可能导致设计不安全。本研究针对 IV 型氢储能复合压力容器，开展爆破压力的不确定性量化（UQ）与全局敏感性分析（GSA），采用拉丁超立方抽样（LHS）、多项式混沌展开（PCE）及稀疏 PCE 等方法，评估弹性性能、复合强度、ply 厚度和纤维取向等参数对爆破压力的影响。
二、材料与模型构建
材料参数衬里
HDPE，杨氏模量 903.114 MPa，泊松比 0.39。
复合材料
碳纤维 / 环氧树脂，纵向模量 141000 MPa，纵向拉伸强度 2080 MPa，ply 厚度 0.2 mm，纤维取向 ±11°、90°。
有限元模型
采用 Abaqus 壳单元，基于衬里内径构建模型，利用 Composite Layup 功能定义 ply 厚度、材料属性和纤维取向。
考虑容器对称性，仅分析 1/16 模型，使用 536 个 S8R 单元，1883 个节点。

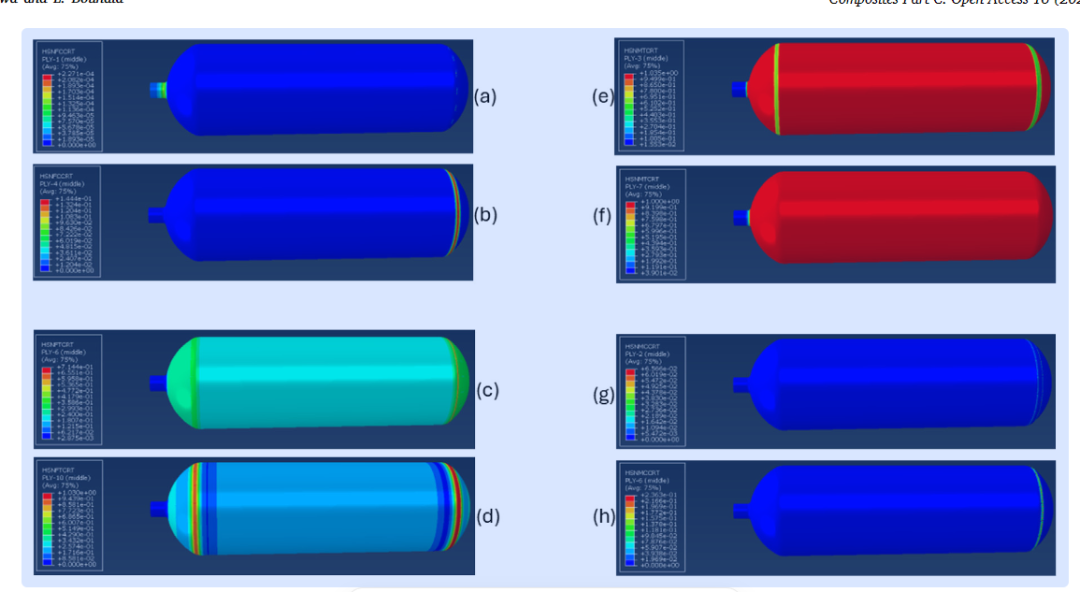

采用 Hashin 失效准则评估损伤进展，识别爆破压力为径向 / 轴向位移开始增加而压力保持不变时的载荷增量。
三、不确定性分析方法
不确定参数
弹性性能：纵向模量、横向模量等，波动 ±5%。
复合强度：纵向拉伸 / 压缩强度、横向拉伸 / 压缩强度等，波动 ±5%。
ply 厚度：0.2 mm，波动 ±5%。
纤维取向：±11°、90°，波动 ±2°。
抽样与建模
采用 LHS 方法生成样本，构建 PCE surrogate 模型，稀疏 PCE 通过选择重要多项式项降低计算成本。
利用 Dakota 工具包实现 UQ 和 GSA，计算索博尔指数量化参数影响。
四、数值案例与结果
敏感性分析
纵向拉伸强度 (X_T) 在各案例中均为主要影响参数，主效应和总效应索博尔指数最高。ply 厚度的影响随层数增加而累积，在 52 ply 案例中成为关键因素。
liner 厚度在低层数案例中影响较小，高层数案例中影响可忽略。
爆破压力分布
各案例的爆破压力概率密度函数呈对称分布，峰值分别为 375 bar、380 bar、1650 bar，表明极端偏差可能性低。
五、结论与意义
纤维拉伸强度和 ply 厚度是影响 IV 型复合压力容器爆破压力的主要因素，设计中应重点控制。
稀疏 PCE 方法有效平衡计算效率和准确性，适用于高维不确定性问题。
研究为 IV 型容器设计优化提供了考虑不确定性的量化框架，有助于提高设计安全性和可靠性。
关键问题与答案
1. 本研究中影响 IV 型复合压力容器爆破压力的主要因素是什么？
答案：本研究通过全局敏感性分析发现，纤维拉伸强度和 ply 厚度是影响爆破压力的主要因素。在不同案例中，纵向拉伸强度（X_T）的索博尔指数始终最高，表明其对爆破压力的直接和总影响最大。同时，ply 厚度的影响随层数增加而累积，在 52 ply 的高压力案例中成为关键因素，而 liner 厚度的影响在高层数案例中可忽略。
2. 本研究采用了哪些方法来处理不确定性并降低计算成本？
答案：研究采用拉丁超立方抽样（LHS）方法高效探索不确定性空间，相比传统随机抽样减少样本数量。利用多项式混沌展开（PCE）构建 surrogate 模型，将输出表示为输入变量的正交多项式级数，减少有限元模拟次数。进一步采用稀疏 PCE（Sparse PCE），通过选择最具影响力的多项式项，缓解高维空间中的 “维数灾难”，显著降低计算成本，同时保持模型准确性。
3. 不同层数的 IV 型压力容器在爆破压力和关键影响参数上有何差异？
答案：12 ply 的低压力案例中，爆破压力范围为 350-410 bar，关键影响参数包括纵向拉伸强度（X_T）、liner 厚度（T_L）和 ply 厚度（T_1）；52 ply 的高压力案例中，爆破压力提升至 1500-1850 bar，liner 厚度的影响消失，ply 厚度（T_1）的影响因层数累积而显著增加，纵向拉伸强度（X_T）仍是主导因素。高层数容器对 ply 厚度的敏感性更高，设计中需更严格控制 ply 厚度公差。
