冲压模具：汽车制造的精密“模具”

一、模具的分类

冲压模具是实现冲压件成型的关键工具，根据其功能和用途，可以分为以下几种主要类型：

1. 拉深模

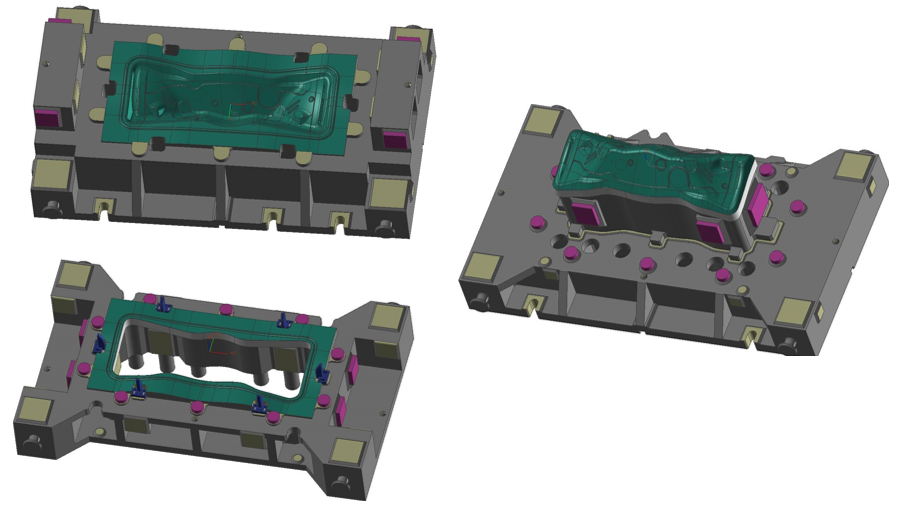

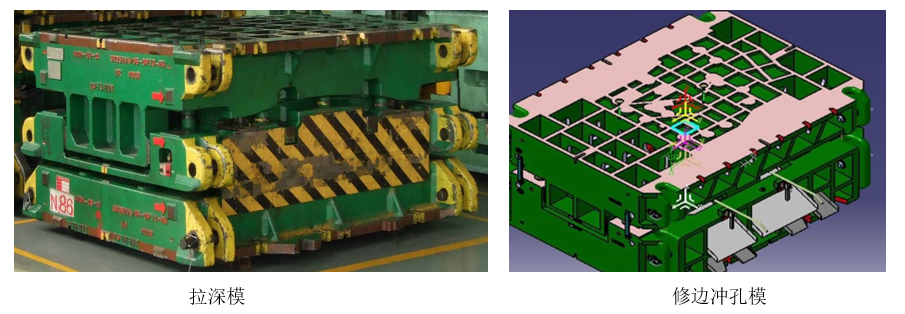

拉深模主要用于将平板毛坯拉制成各种开口空心零件，如汽车的车身覆盖件（如车门、发动机罩等）。拉深模的设计需要考虑材料的流动性和成型深度，以确保零件在拉深过程中不会出现起皱或破裂等问题。

拉深模通常由上模（凹模）、压边圈和下模（凸模）三部分组成。压边圈的作用是防止材料在拉深过程中起皱，而上模和下模的间隙则需要根据材料的厚度和拉深深度进行精确调整，以确保拉深件的尺寸精度和表面质量。

2. 修边冲孔模

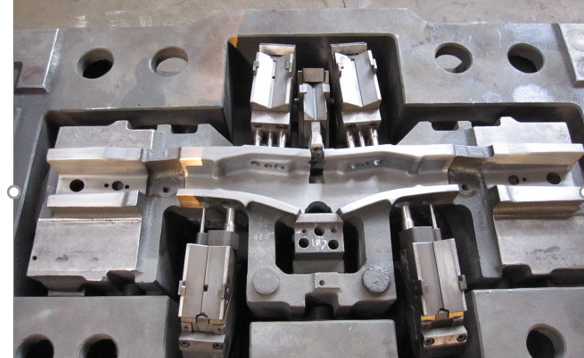

修边冲孔模用于去除冲压件的多余材料，并在零件上冲出所需的孔洞。这种模具通常用于冲压件的后续加工，以满足零件的尺寸和功能要求。修边冲孔模的设计需要确保刃口的精度和耐用性，以提高生产效率和冲压件的质量。

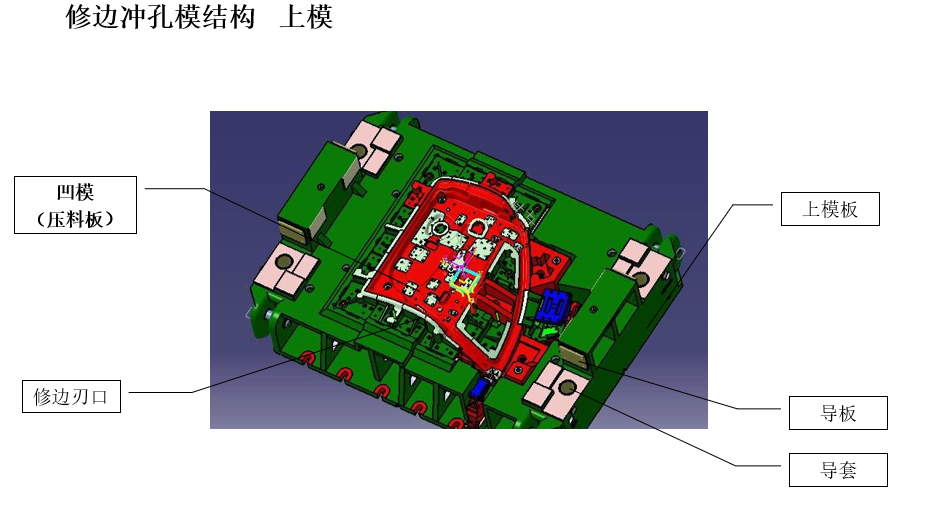

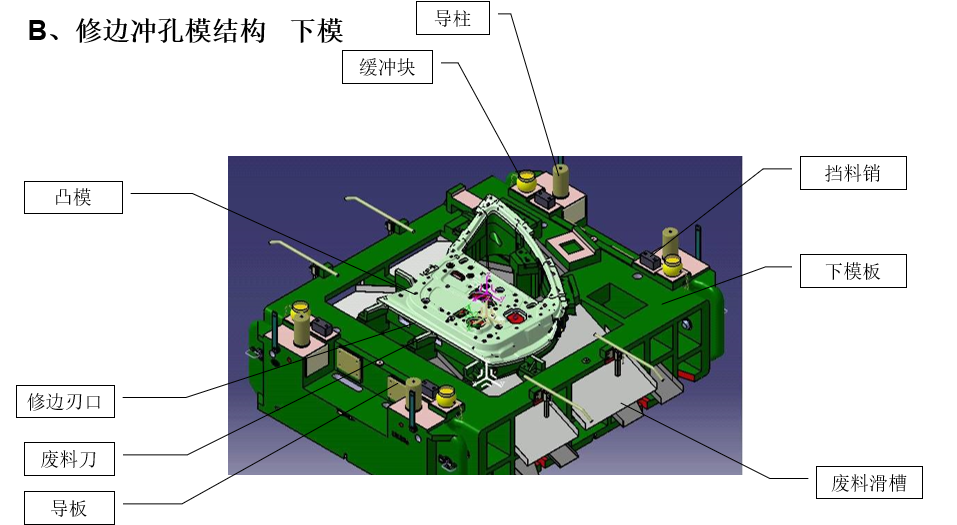

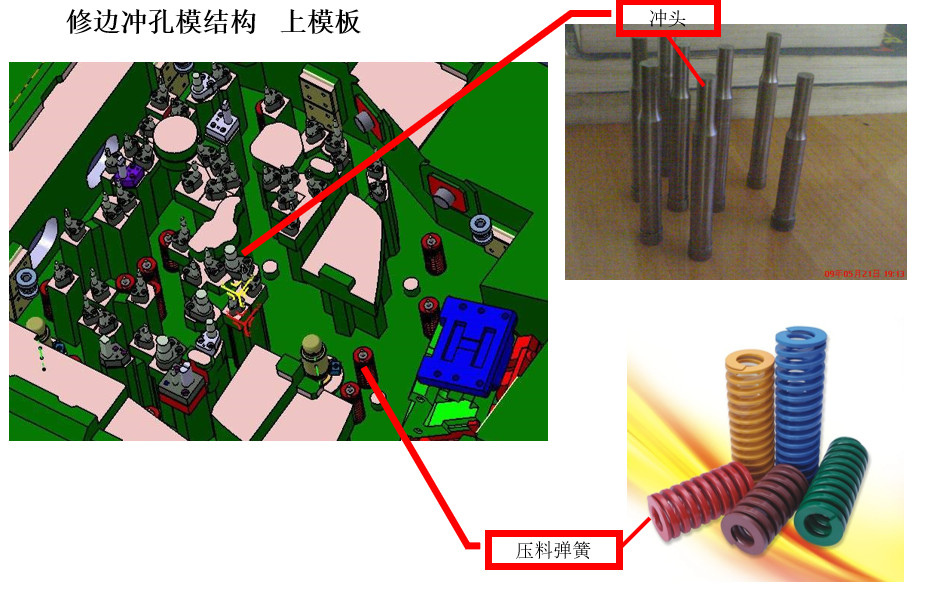

修边冲孔模的结构较为复杂，包括上下模板、导柱、导套、修边刃口、冲头等。修边刃口的精度和耐用性直接影响冲压件的尺寸精度和表面质量，而冲头的设计则需要考虑冲孔的精度和一致性。

3. 翻边冲孔模

翻边冲孔模主要用于将冲压件的边缘翻起或在零件上冲出孔洞，常用于需要增加零件强度或装配孔的位置。翻边冲孔模的设计需要考虑翻边的高度和角度，以及冲孔的精度和一致性。

4. 整形模

整形模用于对冲压件进行最后的尺寸调整，以提高零件的精度和表面质量。整形模的设计需要根据零件的形状和尺寸要求，精确调整模具的型面，以确保冲压件能够达到设计要求。

二、模具的结构组成

冲压模具的结构复杂，主要由以下几个部分组成：

1. 工作零件

工作零件是直接与材料接触并完成冲压成型的部分，包括凸模和凹模。这些零件的表面质量和精度直接影响冲压件的质量。例如，拉深模的凸模和凹模需要具有高精度的表面粗糙度，以减少材料的摩擦和损伤。

2. 定位零件

定位零件用于确保材料在冲压过程中的准确定位，常见的有挡料销、定位销等。这些零件的精度要求较高，以保证材料每次进入模具的位置一致，从而提高冲压件的尺寸精度。

3. 压料、卸料、顶料零件

这些零件用于在冲压过程中压紧材料、卸出冲压件或顶出废料。例如，卸料板可以防止材料在冲压过程中松动，而顶料器则用于将冲压件从模具中顶出，便于后续的取件操作。

4. 导向零件

导向零件如导柱、导套等，用于保证模具的上下模板在冲压过程中运动平稳、准确。这些零件的精度和配合间隙直接影响模具的使用寿命和冲压件的质量。

5. 支持零件

支持零件包括上、下模板和凸凹模固定板等，用于支撑和固定模具的各个部件。这些零件需要具有足够的强度和刚性，以承受冲压过程中的压力和冲击。

6. 紧固零件

紧固零件如内六角螺钉、卸料螺钉等，用于将模具的各个部件固定在一起。这些零件的紧固力需要适中，以确保模具的紧固可靠性和拆装方便性。

7. 缓冲零件

缓冲零件如卸料弹簧、氮气缸等，用于提供缓冲力，减少冲压过程中的冲击。这些零件可以有效保护模具和设备，延长其使用寿命。

8. 安全零件及辅助零件

安全零件如安全侧销、工作限制器、存放限制器等，用于保障操作人员的安全和模具的使用寿命。这些零件的设计和安装需要符合相关的安全标准和规范。

三、斜楔机构

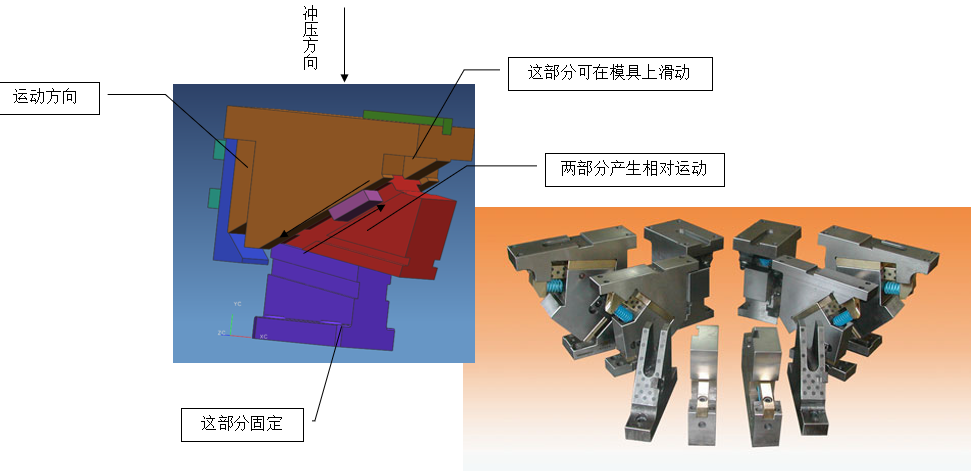

斜楔机构是模具中将垂直运动改为水平运动或倾斜运动的机构，常用于复杂的冲压工序。斜楔机构的设计需要考虑运动的平稳性和精度，以确保冲压件的质量和生产效率。

四、模具标准件的重要性

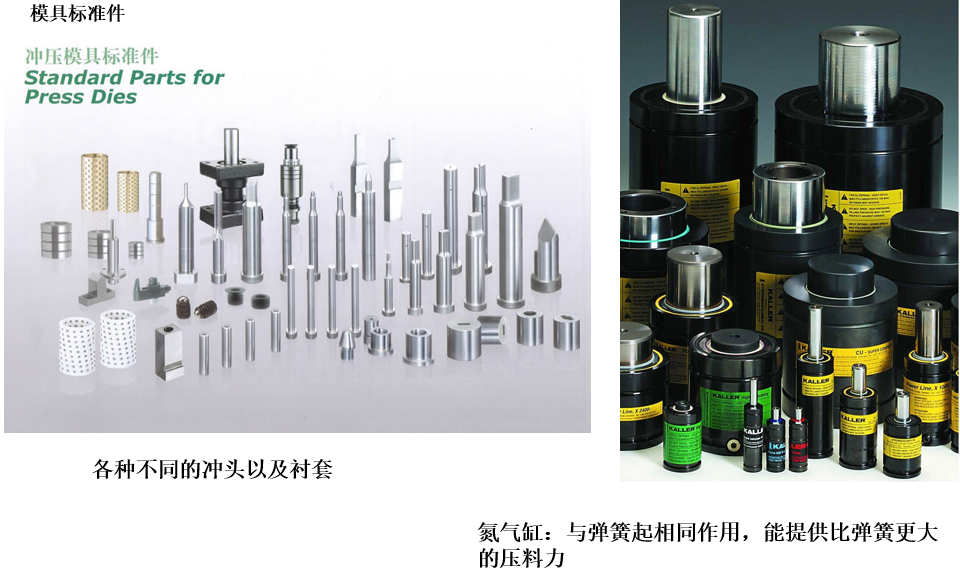

模具标准件是模具生产中不可或缺的部分，它们的标准化和通用化可以显著提高模具的生产效率和质量。例如，常用的冲头和衬套、氮气缸等标准件，能够有效缩短模具的开发周期，降低生产成本。

五、小结

冲压模具是汽车制造中不可或缺的关键工具，其设计和制造水平直接影响冲压件的质量和生产效率。通过合理分类模具、优化模具结构设计以及严格控制各部件的精度，可以有效提高模具的性能和使用寿命。了解冲压模具的结构和功能，对于冲压工艺的优化和汽车制造的质量提升具有重要意义。
