中国国家标准（GB）螺栓等级详解
螺栓等级是衡量其力学性能的核心指标，中国国家标准（GB）采用 性能等级标记制度，与国际标准（如ISO）、美国标准（ASTM）和德国标准（DIN）有明确对应关系。以下是系统解析：

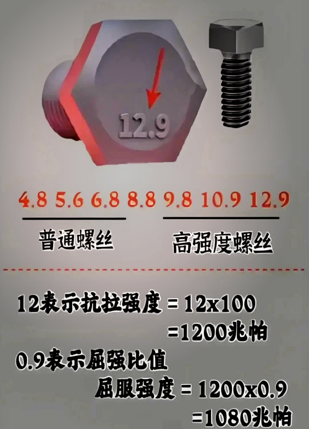

一、螺栓性能等级标记规则
标记格式：X.Y
X：抗拉强度（MPa）的1/100（如4.8级的400MPa）
Y：屈强比（屈服强度/抗拉强度）×10（如8表示屈强比0.8）
示例：
4.8级：抗拉强度400MPa，屈服强度400×0.8=320MPa
10.9级：抗拉强度1000MPa，屈服强度1000×0.9=900MPa
二、常用螺栓等级及性能参数
| GB等级 | 抗拉强度 (MPa) | 屈服强度 (MPa) | 硬度 (HRC) | 等效标准 | 典型应用场景 |
|---|---|---|---|---|---|
| 3.6 | |||||
| 4.6 | |||||
| 4.8 | |||||
| 5.8 | |||||
| 6.8 | |||||
| 8.8 | |||||
| 9.8 | |||||
| 10.9 | |||||
| 12.9 |
三、关键性能指标解析
抗拉强度：螺栓断裂前能承受的最大应力（GB/T 3098.1）。
屈服强度：开始发生塑性变形的临界应力（更关键的设计指标）。
硬度：高等级螺栓需控制硬度范围以避免脆性断裂（如12.9级需HRC39-44）。
四、材料与热处理要求
| 等级 | 材料 | 热处理工艺 | 表面处理 |
|---|---|---|---|
五、选型设计要点
安全系数：
静载荷：一般取2.5-4（如8.8级螺栓用于底盘时安全系数≥3）。
动载荷：需结合疲劳强度（如10.9级螺栓的疲劳极限≈300MPa）。
配合等级：
粗牙（GB/T 5780）：通用连接。
细牙（GB/T 5781）：防松要求高场合（如发动机缸盖）。
防松措施：
弹性垫圈（GB/T 93）、螺纹胶（如乐泰243）。
六、检测标准与方法
| 检测项目 | 标准依据 | 试验方法 |
|---|---|---|
七、常见失效模式与对策
断裂失效：
原因：超载或氢脆（如12.9级螺栓电镀后未去氢）。
对策：严格控氢（烘烤190℃×8h）。
松动失效：
原因：振动导致预紧力衰减。
对策：采用双螺母（GB/T 6180）或楔形垫圈。
八、国际标准对照
| GB等级 | ISO等效 | ASTM等效 | DIN等效 |
|---|---|---|---|
九、应用案例
汽车底盘：M12×1.25 10.9级螺栓（扭矩130±10Nm，涂螺纹胶）。
风电法兰：M36 10.9级螺栓（预紧力450kN，液压拉伸器加载）。
十、总结
高等级≠万能：12.9级螺栓不适用于动态冲击载荷（易脆断）。
全生命周期管理：从选材、热处理到安装扭矩均需严格遵循GB标准。
趋势：
轻量化高强螺栓（如钛合金TC4，抗拉强度≥900MPa）。
智能螺栓（内置传感器监测预紧力衰减）。
掌握国标螺栓等级体系，可确保连接可靠性并避免过度设计（如用8.8级替代10.9级实现降本）。
