常用塑料连接件的选型指南

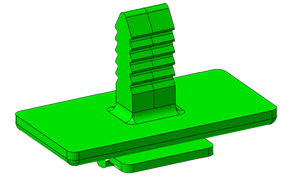

一、T形卡：轻巧与高效的结合

• 图号：09409-03001

• 材料：PA6

• 特点：安装力小，抗松脱力一般，对尺寸敏感度低，对零件损伤小。适用于无受力、相对运动区域，尤其适合与线束同时安装的场景。

• 适用场景：A柱内饰板

• 优势：轻巧的设计使其在安装时几乎不增加额外负担，同时对零件的损伤极小，是内饰装配中的理想选择。

二、弹性卡：平衡的性能表现

• 图号：09409-06001

• 材料：65Mn

• 特点：安装力和抗松脱力均为中等水平，对尺寸敏感度低，但对零件损伤较大。适用于无受力、相对运动区域。

• 适用场景：B柱上内饰板 & C柱上内饰板

• 优势：在保证一定抗松脱能力的同时，能够适应相对运动区域的装配需求，是平衡性能与成本的理想选择。

三、门槛卡扣：高受力区域的可靠选择

• 图号：5107015-D01

• 材料：PP+EPDM

• 特点：安装力大，抗松脱力强，对尺寸敏感度低，但对零件损伤较大。几乎不可拆卸，穿透式设计可能影响外观。

• 适用场景：B柱上内饰板 & 门槛内装饰板

• 优势：强大的抗松脱能力和高受力性能使其成为高受力区域的理想选择，能够有效保障零部件的稳定性和可靠性。

四、卡扣（多种类型）

1. 09407-09750-2

• 材料：POM

• 特点：安装力中等，抗松脱力中等，对尺寸敏感度高，对零件损伤小。适用于无受力、无相对运动的位置，尤其适合零件与钣金安装间隙小的场景。

• 适用场景：后备箱锁销装饰件

2. 09409-08404

• 材料：PA6

• 特点：安装力大，抗松脱力强，对尺寸敏感度大，对零件损伤小。适用于高受力、有相对运动的位置。

• 适用场景：门内饰板

3. 09409-07501

• 材料：65Mn

• 特点：安装力大，抗松脱力强，对尺寸敏感度大，对零件损伤大。适用于高受力、有相对运动的位置，尤其适合两个塑料件之间的连接，但不适用于频繁拆卸。

• 适用场景：中央控制面板

4. 5305852-D01

• 材料：65Mn

• 特点：安装力小，抗松脱力一般，对尺寸敏感度低，对零件损伤小。适用于需重复打开、拆卸的位置。

• 适用场景：保险盒盖

5. 5402914-D01

• 材料：POM

• 特点：安装力小，抗松脱力一般，对尺寸敏感度大，对零件损伤小。适用于不受力、无相对运动的位置。

• 适用场景：门槛外饰板

6. 09409-08403

• 材料：POM

• 特点：安装力中等，抗松脱力强，对尺寸敏感度低，对零件损伤小。适用于高受力、有相对运动的位置，尤其适合安装错动大的零件。

• 适用场景：A/B/C柱内饰板、门槛内饰板

7. 09409-06201

• 材料：PA6

• 特点：安装力小，抗松脱力一般，对尺寸敏感度低，对零件损伤小。适用于轻微受力、无相对运动的位置，穿透式设计可能影响外观。

• 适用场景：顶盖内衬

8. 09409-08202

• 材料：PA6

• 特点：安装力小，抗松脱力一般，对尺寸敏感度低，对零件损伤小。适用于轻微受力、无相对运动的位置，穿透式设计可能影响外观。

• 适用场景：引擎盖隔热垫
