117、Fluent 如何将旧网格的计算结果映射到新网格？

Fluent中经常需要不同模型之间的数据转移，以便在新的模型或网格基础上继续已有的计算结果，常见于网格更新、重构、不同工况或几何间的数值数据传递。

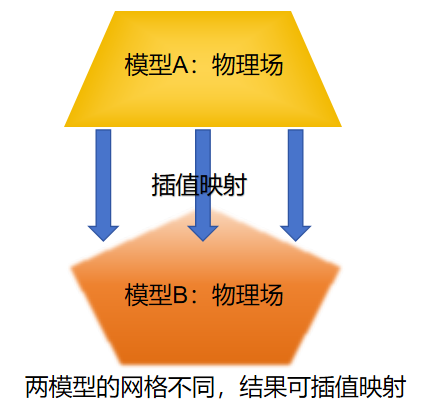

本质上就是将已有的模型A的计算结果通过插值的方式映射到模型B上面，这在OpenFOAM 中通过mapFields可以轻松实现。Fluent通过Interpolate(插值)也可以实现这样的功能

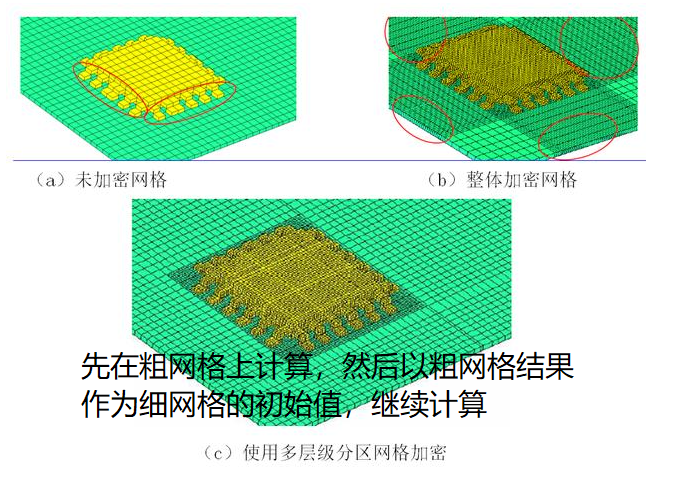

1.1 换网格继续计算（网格细化）

初始计算在粗网格上完成，为提高精度，需要更换为细网格继续计算；

比如：先在初始粗网格(10W网格)上进行模拟，快速得到大致速度与压力分布；为获取更精确的壁面剪切应力分布和湍流特性，构建了更精细网格（100W网格）；

利用 interpolate 将粗网格结果插值到细网格上，避免从零开始迭代，节省大量计算时间。

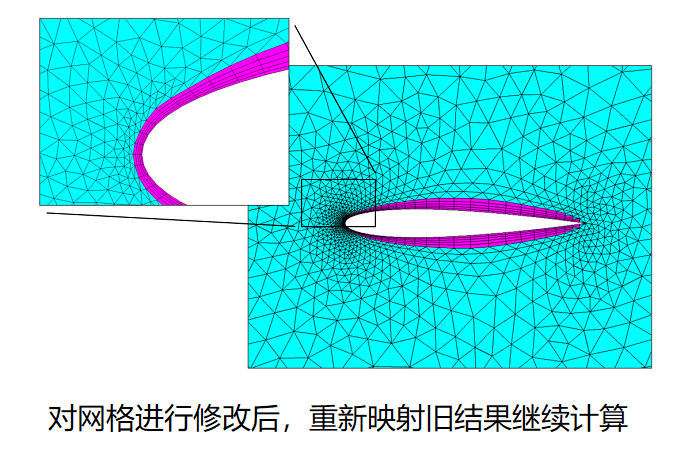

网格质量出现退化或局部调整（如自适应网格 refinement）；

比如：在高温梯度区域，原网格出现 skewness 偏大，影响收敛性；修改该区域网格细化或重新划分局部网格，整体几何不变；使用 interpolate 将原计算结果映射到新网格中，再继续迭代，保持连续性。

1.2 不同几何之间的数据迁移

几何略有改变（如出口截面位置移动、进口扩径），但希望保留之前的速度场、温度场等；

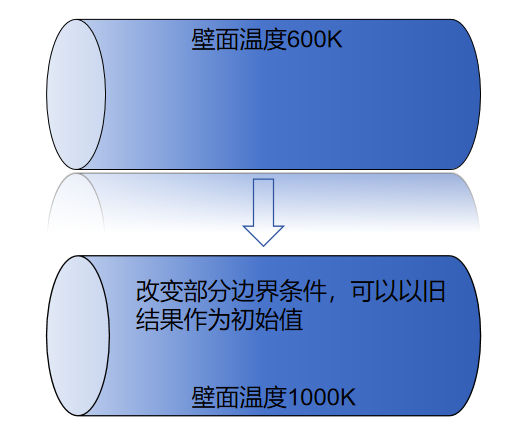

模拟过程中某些参数（如边界条件）发生变化，几何基本保持一致。

注意事项：

• 新旧几何必须保持整体结构和拓扑大致相同；

• 插值误差可能在几何边界附近较大；

• 可以在边界条件重新设定后再次初始化部分区域patch。

1.3 用之前的部分物理数据进行初始化

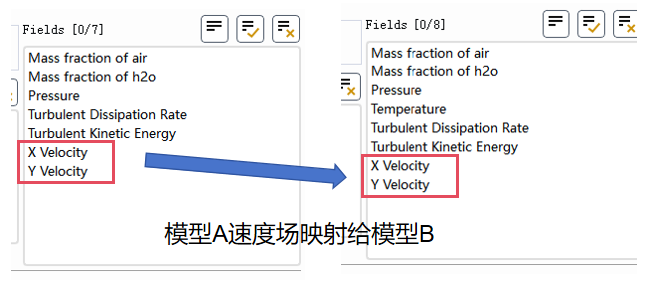

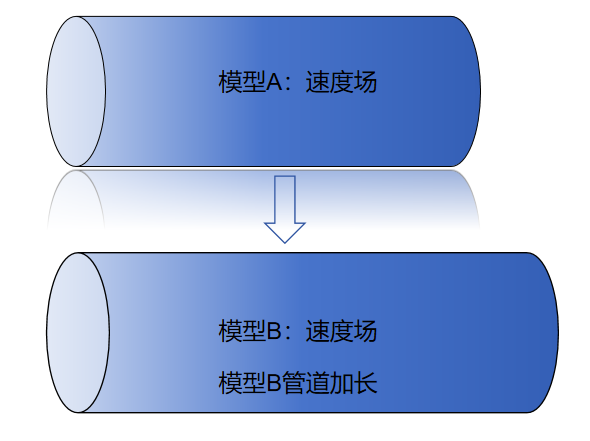

比如模型A计算了速度场，同时还计算了其他的数据。现在想在速度场的基础上耦合计算温度场，同时不需要模型A的其他数据。

当然可以从头计算速度场，但是一些情况下，模型比较复杂，计算速度较慢。此时就可以将模型A的速度场单独插值出来，然后导入到模型B中，然后再进行温度场的计算

1.4 多区域/多模型耦合中的数据转移

• 分区求解：将大型计算域拆分为多个区域单独求解；

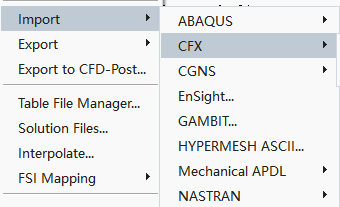

• 不同模拟软件之间的数据传递（如CFX → Fluent）；

• Fluent内部模型间耦合，需传递初始场。

我们将模型A的数据插值给模型B

2.1 写出数据

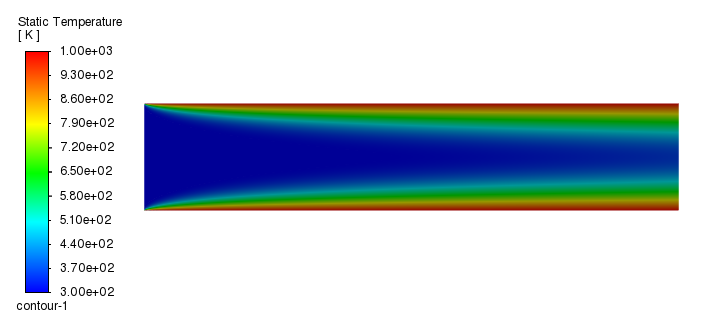

在读取数据之前，我们看一下模型A的温度场。我们需要将A的温度场导入到B模型中

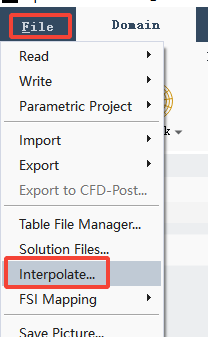

模型A：File---Interpolate

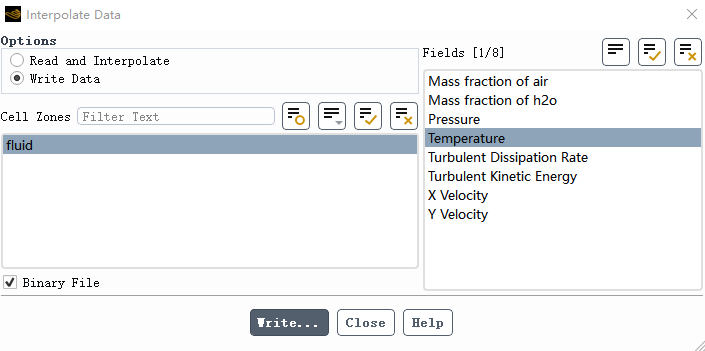

在Interpolate界面需要设置以下内容

a. Options

• Read and Interpolate：表示读取数据并且插值，当插值数据被保存好后需要读取时，选择此选项

• Write data：写数据，即模型A的数据需要写出来

b. Cell Zones：可以在此处选择那部分区域需要插值

c. Fields：选择需要导入的物理场。这里选择的数据，同时会自动保存坐标数据(x，y，z的坐标)

d. Binary File：勾选这个选择，表示数据以二进制文件存储。不勾选，则数据以ACSII码保存

保存的数据会已ip为后缀名

点击Write后，控制栏会输出如下信息

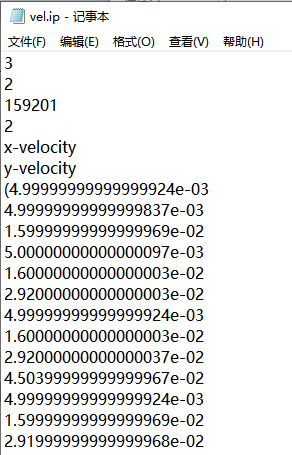

注：ip文件数据如下

2.2 读取数据

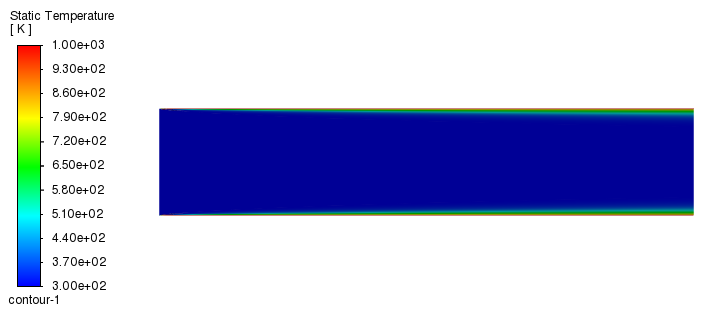

还是同样的模型，这次我们改变边界条件，让流速增加10倍，同时导热系数减小10倍。目的就是让模型B的温度场计算值和模型A不同。下图为模型B的温度场

下面将模型A的温度场导入模型B中，同时还不影响其他数据

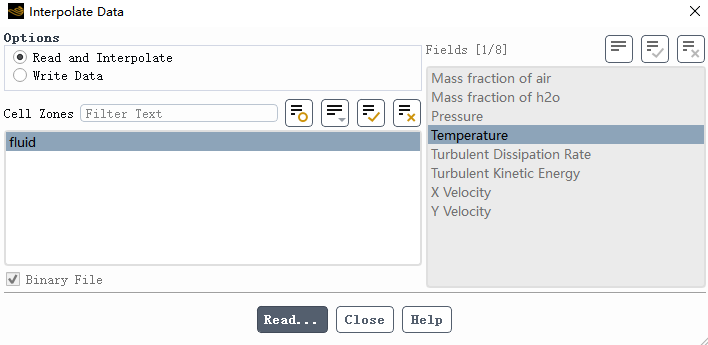

还是打开Interpolate Data界面，勾选Read and Interpolate

注：这里的Fields是无法选择的状态，读取数据时不需要选择Fields。读取的数据Fluent自己能够识别是什么数据。

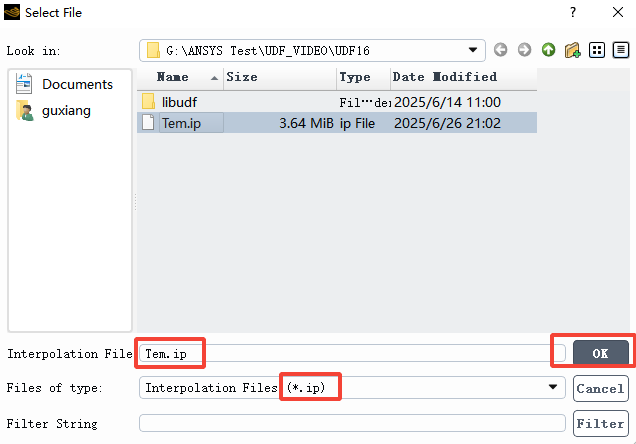

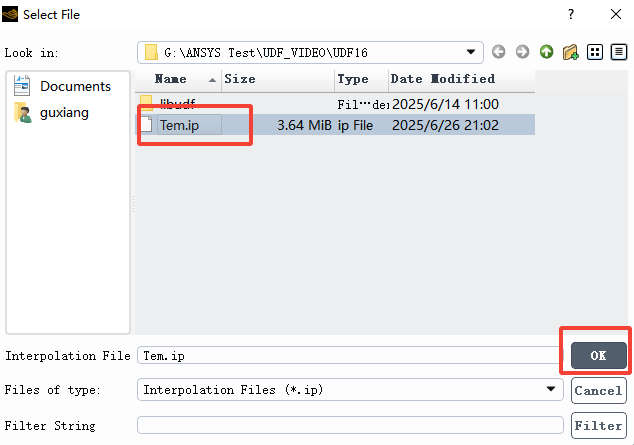

点击Read，读取刚才保存的ip文件

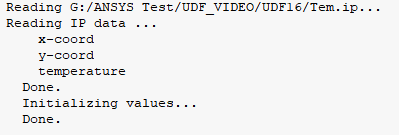

控制栏显示如图，没有出现Ignoring data，说明数据成功导入

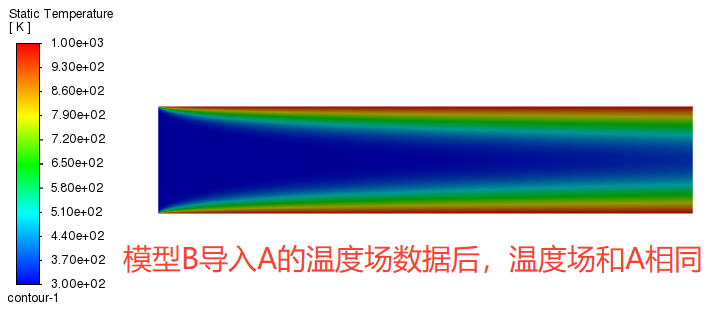

回到云图，查看温度场

• 只有导入的物理场会影响模型B，模型B其他的物理量不会受到影响




• 导入的数据Fluent会自动识别是什么数据。比如模型A的是温度场，导入到模型B中会自动识别到是温度场，然后替换掉B的温度场。

• 由于是这种识别方法，要求模型B中必须有模型A的物理场，比如模型A是温度场，模型B必须也要有温度场，否则就无法导入数据。

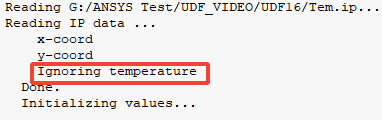

我们关闭模型B的能量方程，然后再按照之前的流程插值，控制栏会出现下列信息。这说明Temperature温度场没有导入成功。

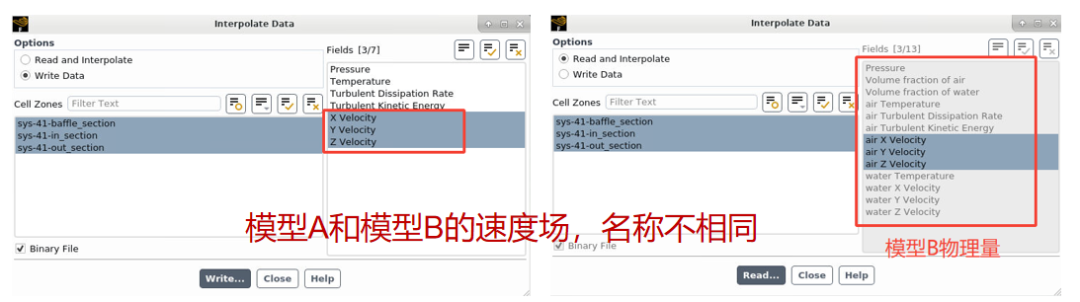

• 即使模型B有模型A的物理量，还必须保证两者物理量名称完全相同。比如模型A是单相流三个方向的速度，模型B是多相流。两者的物理量名称不相同

此时模型B导入模型A的速度场，还是会忽略数据，导入失败
