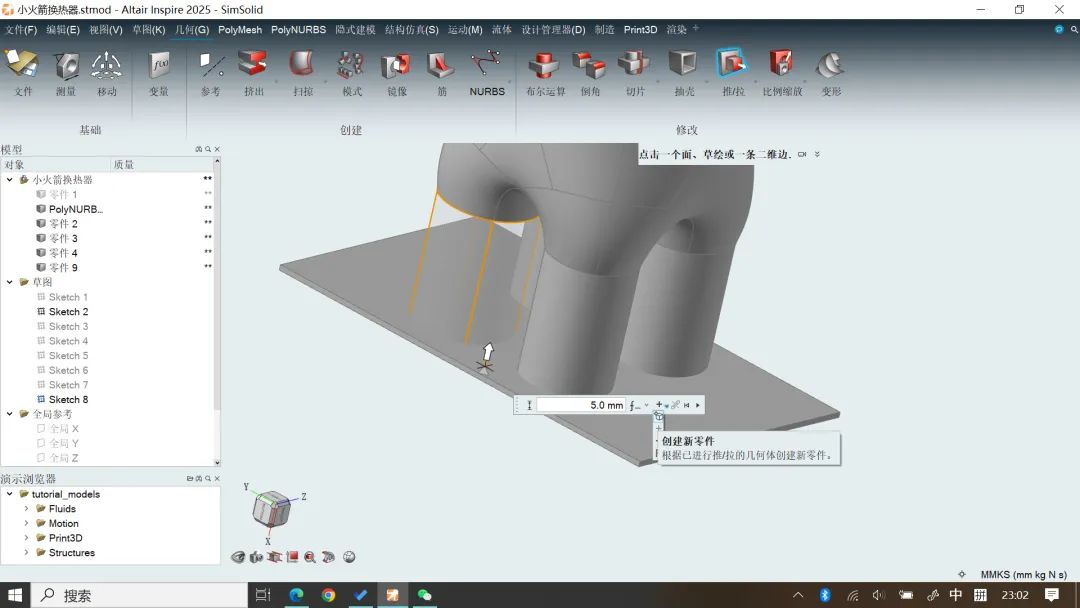

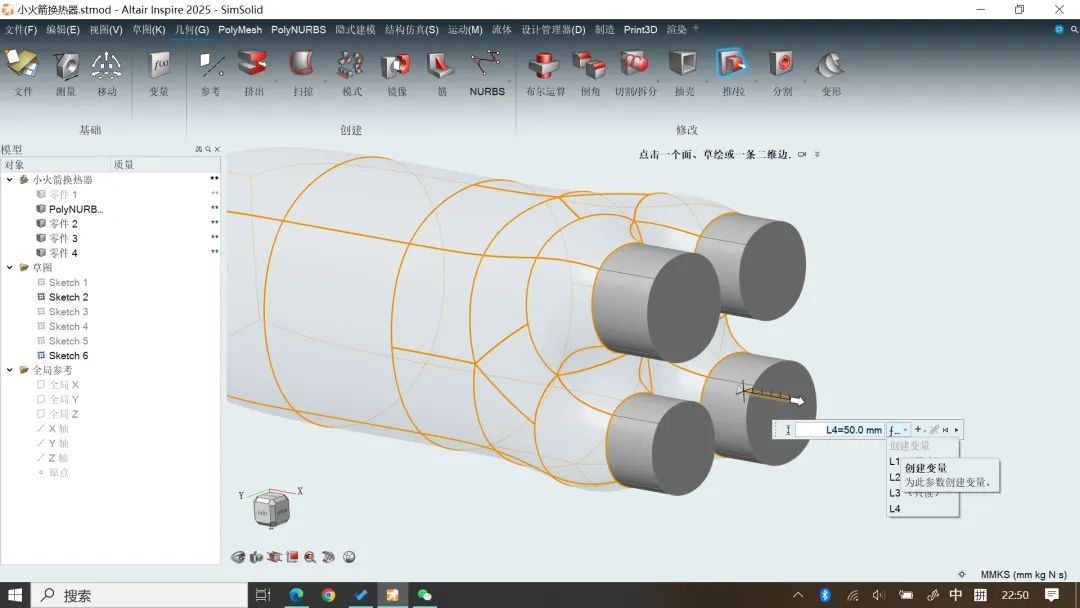

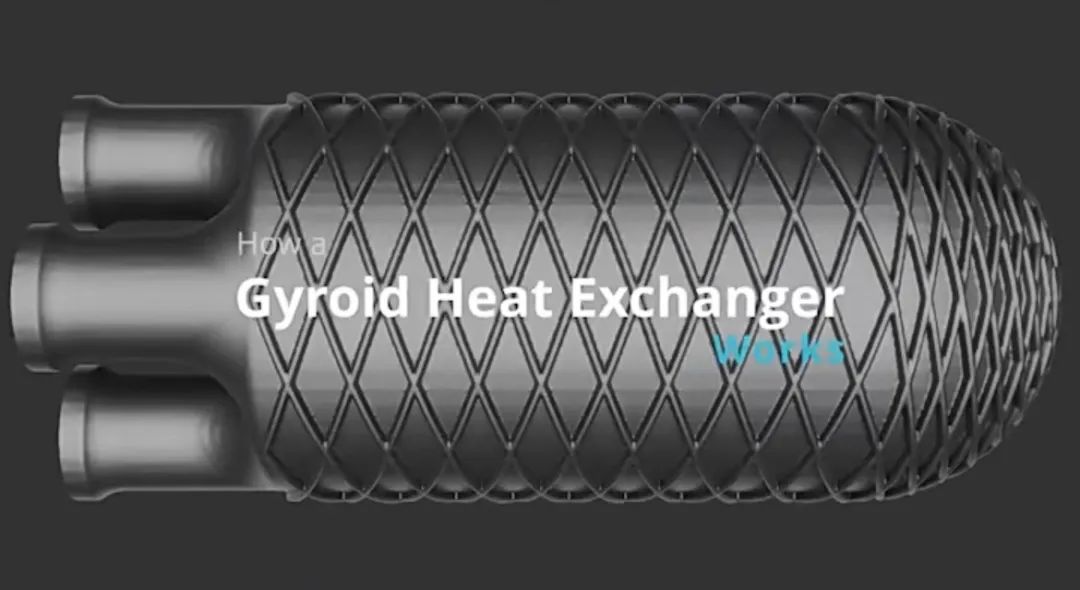

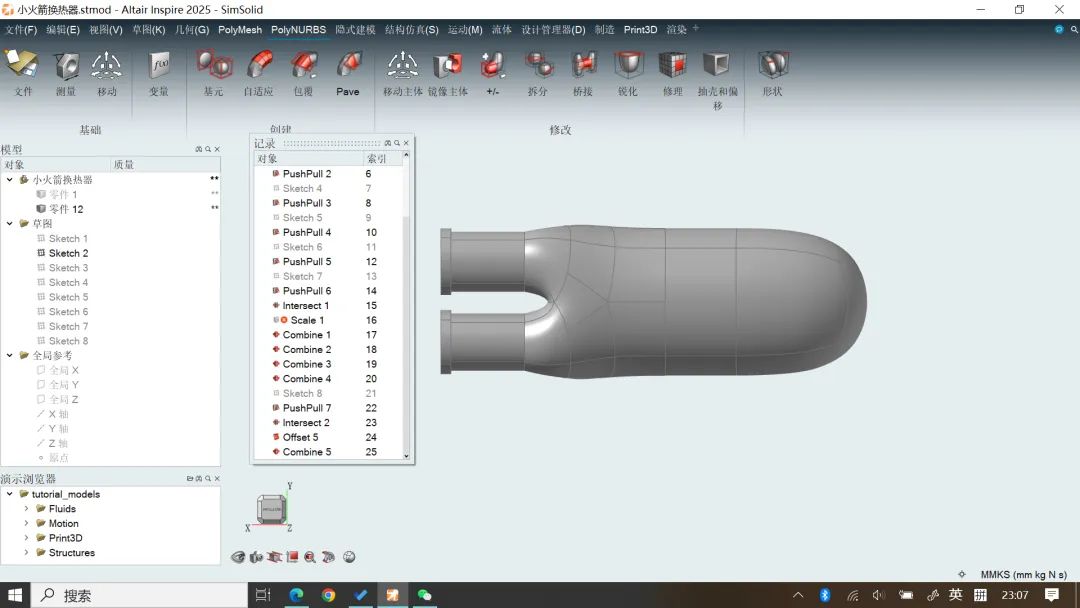

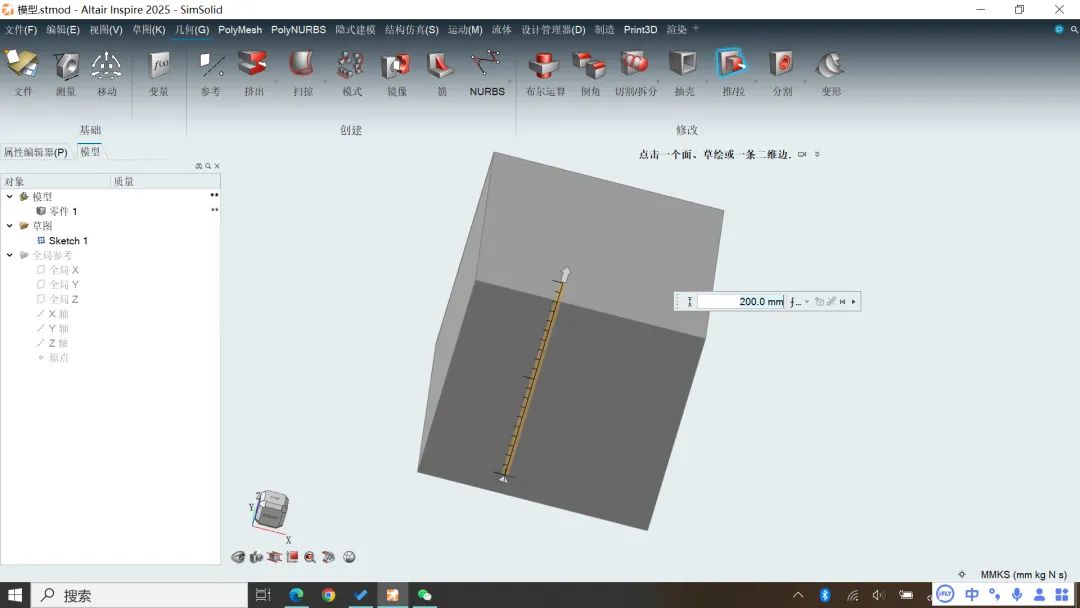

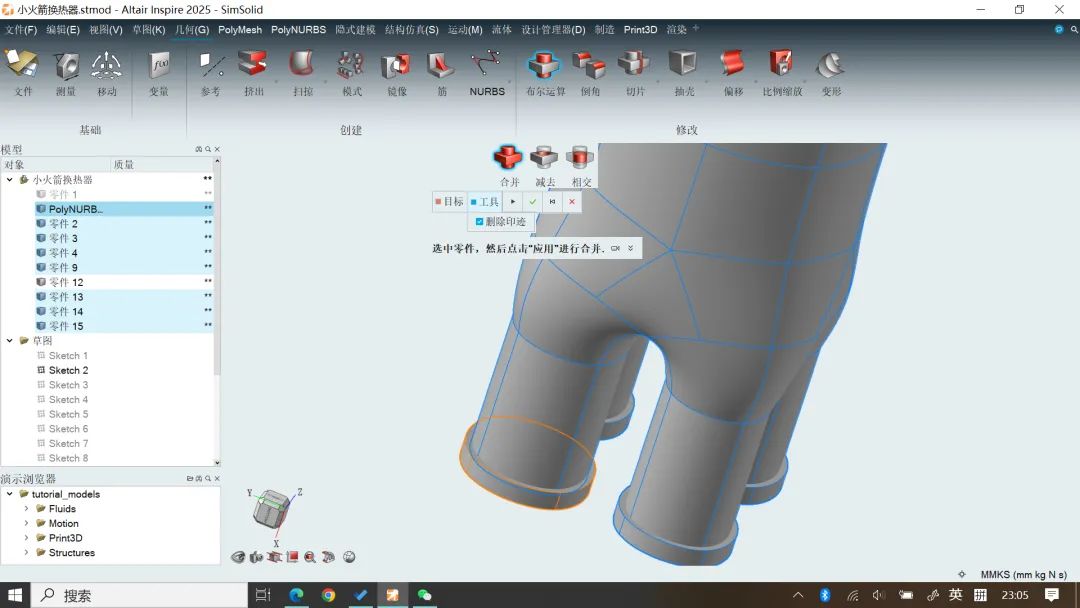

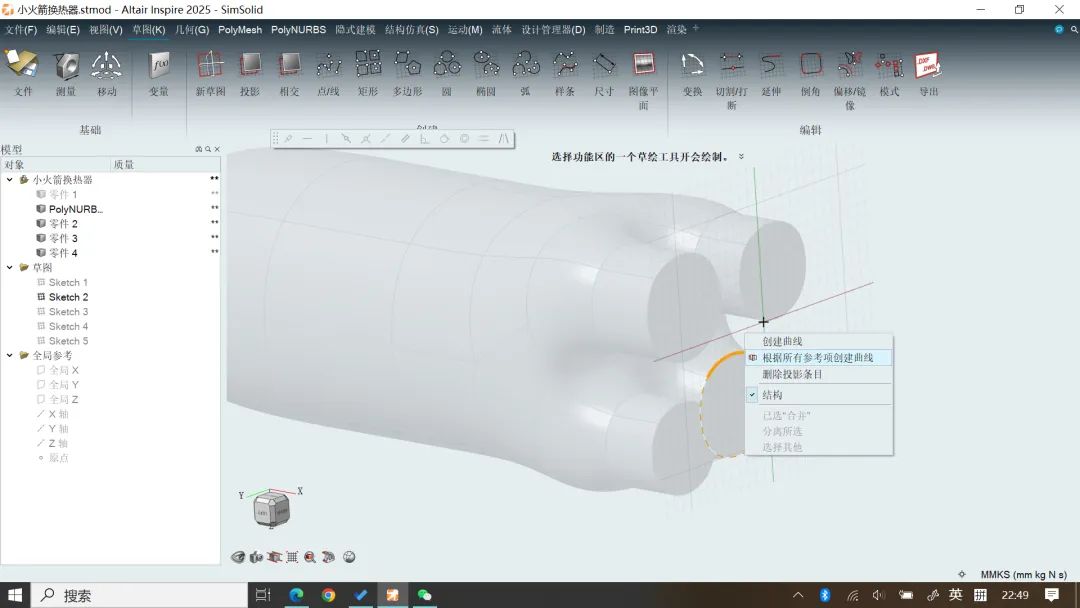

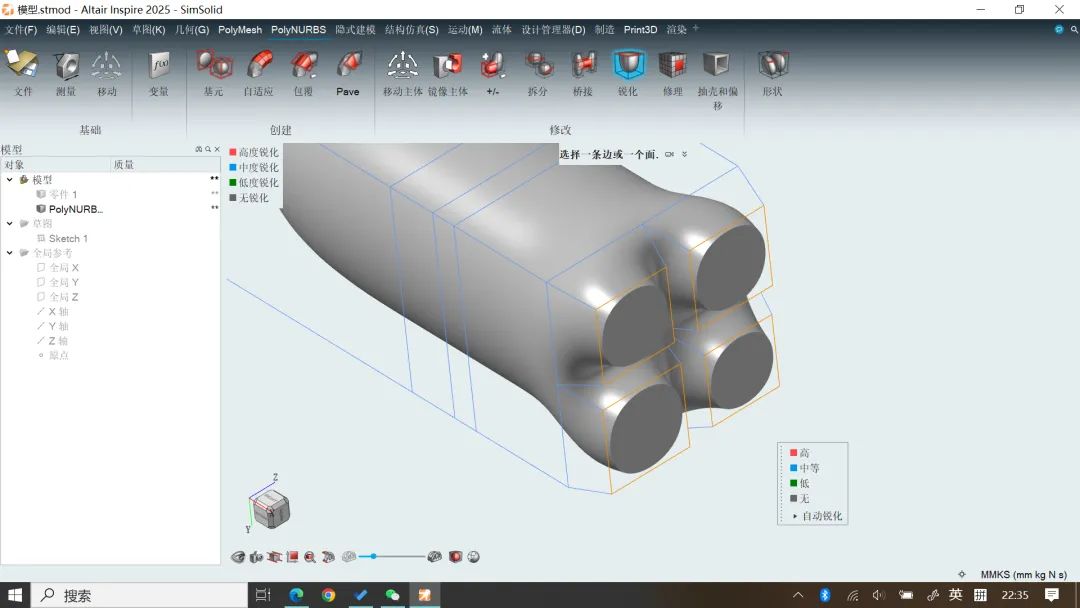

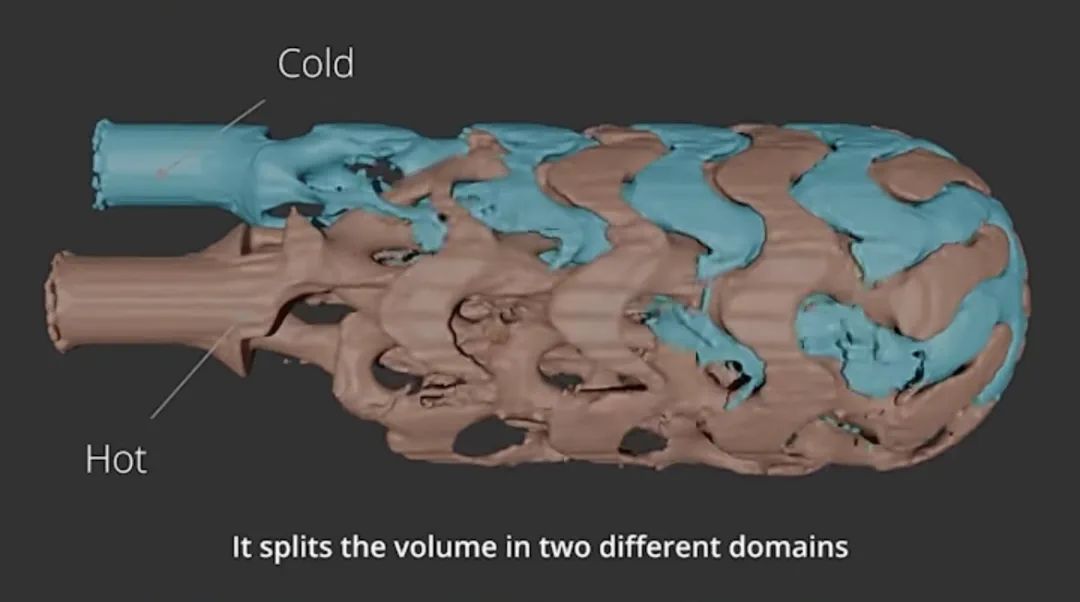

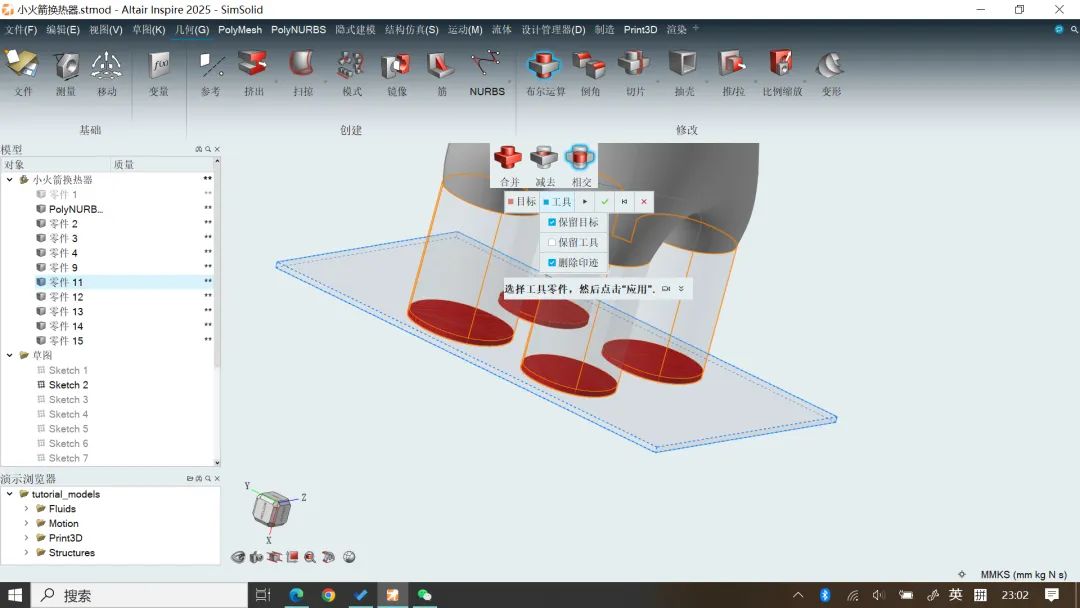

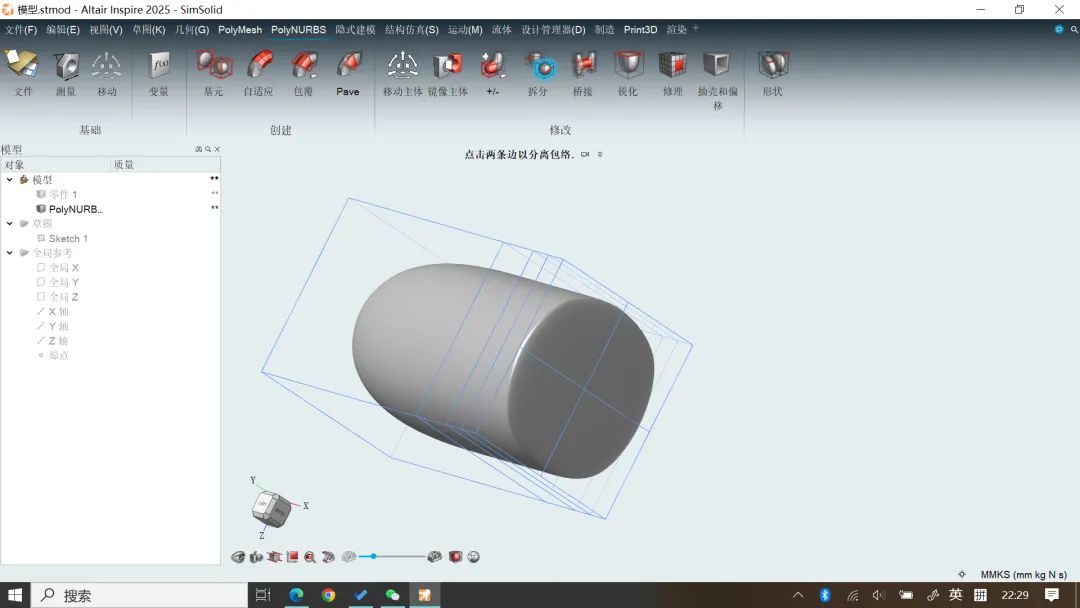

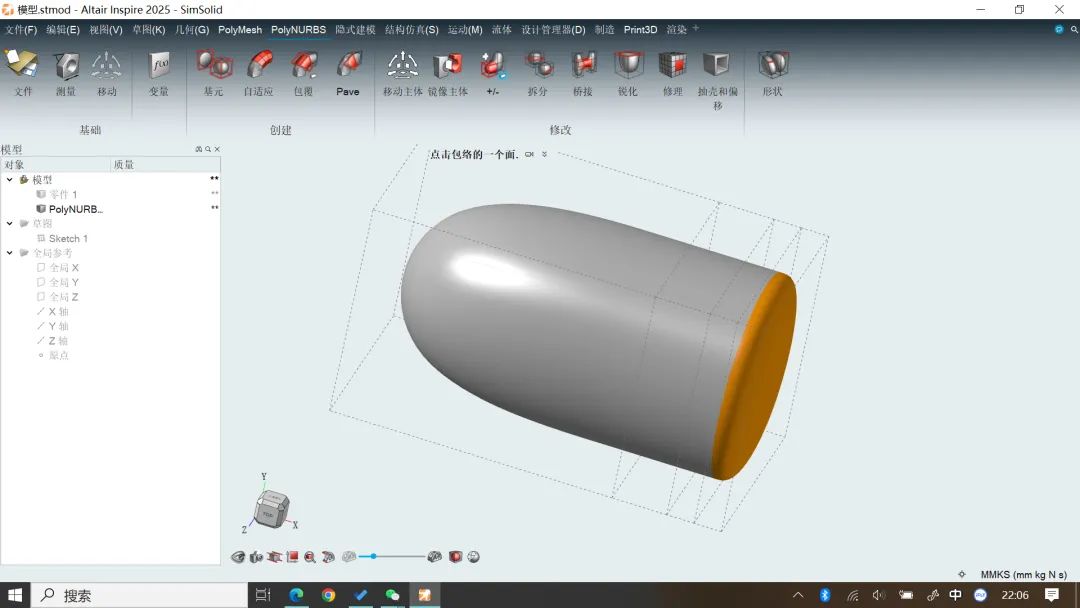

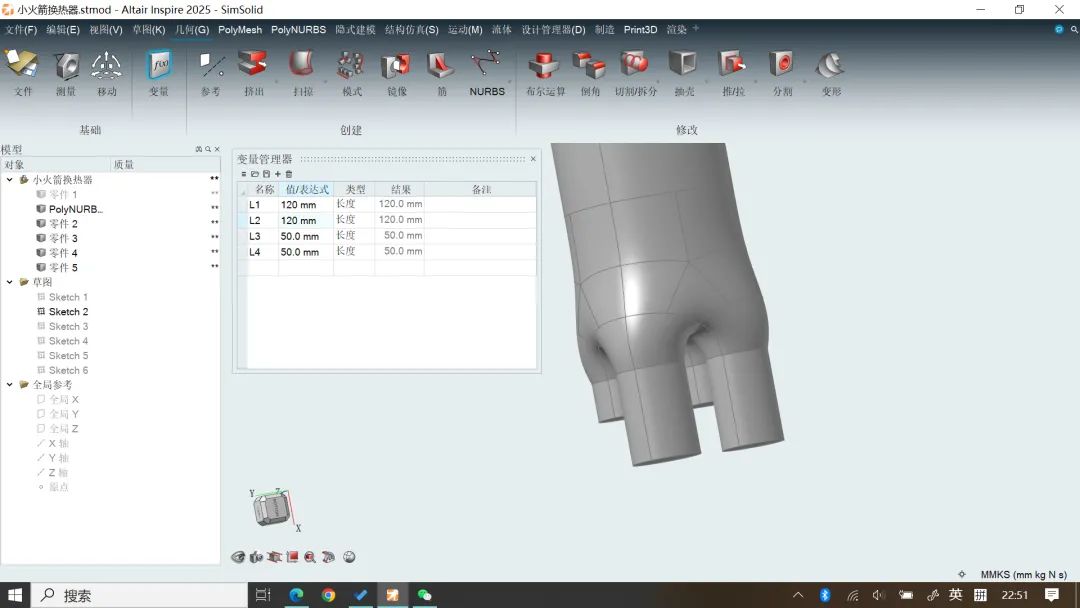

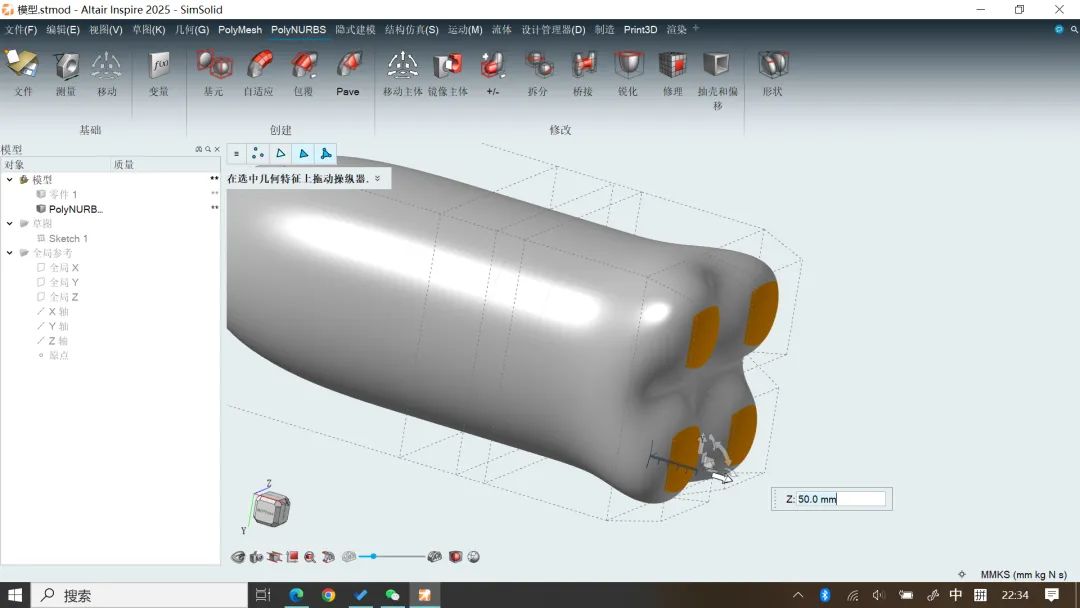

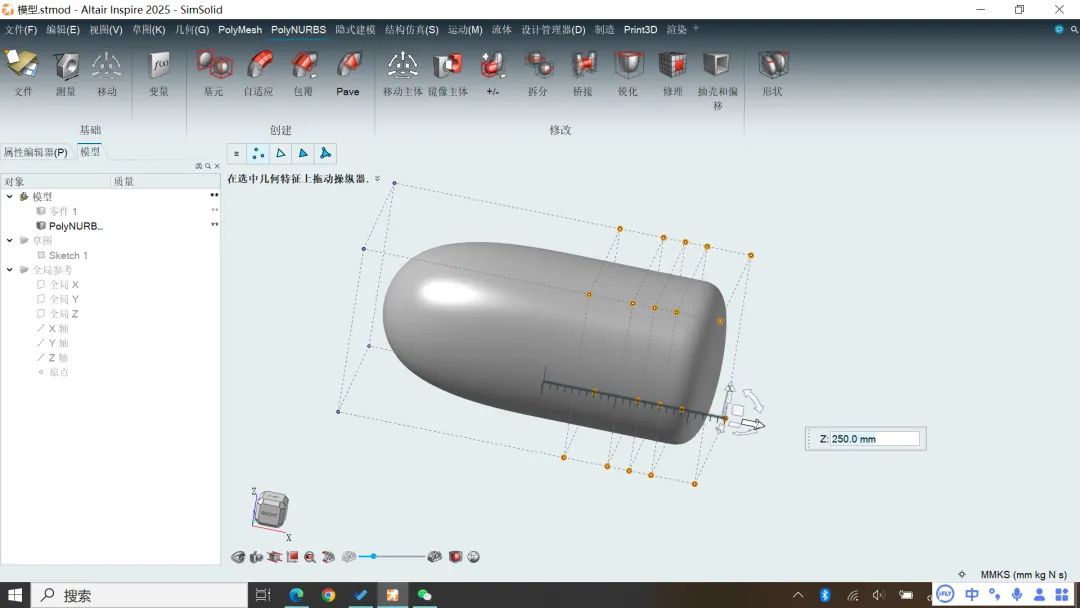

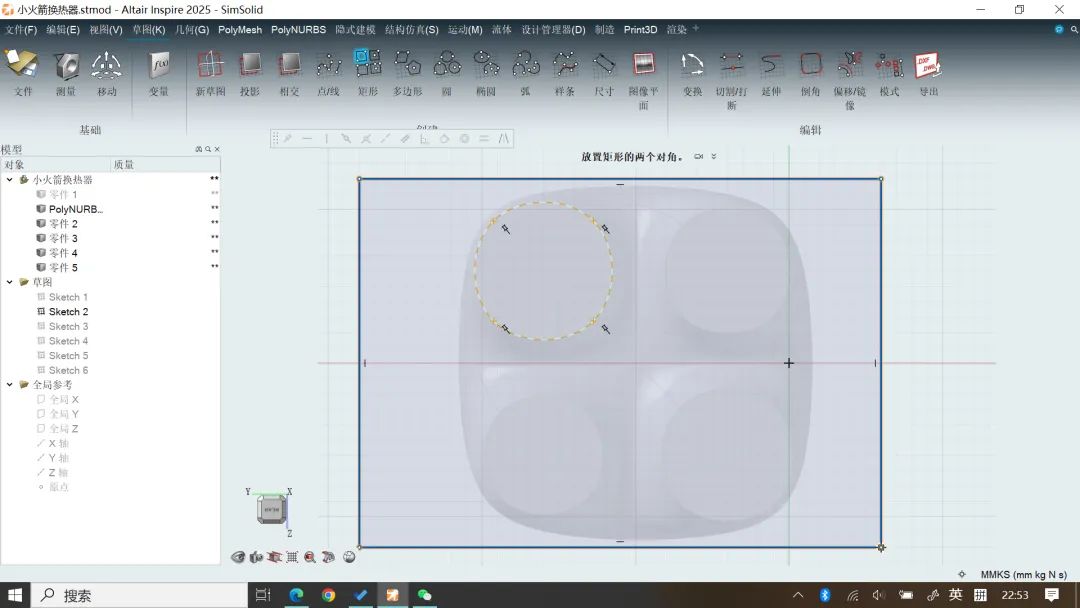

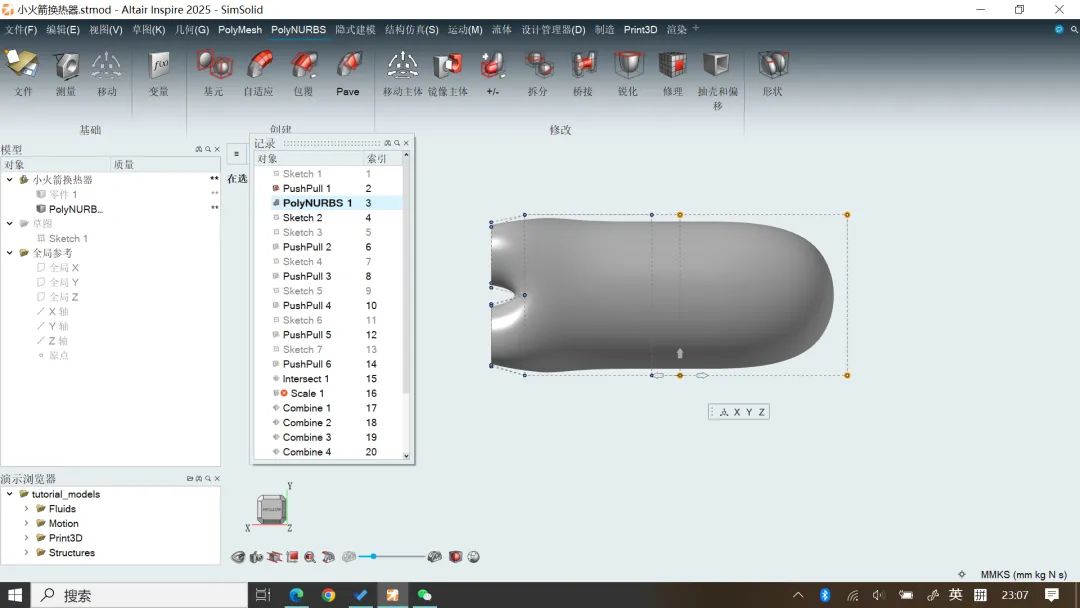

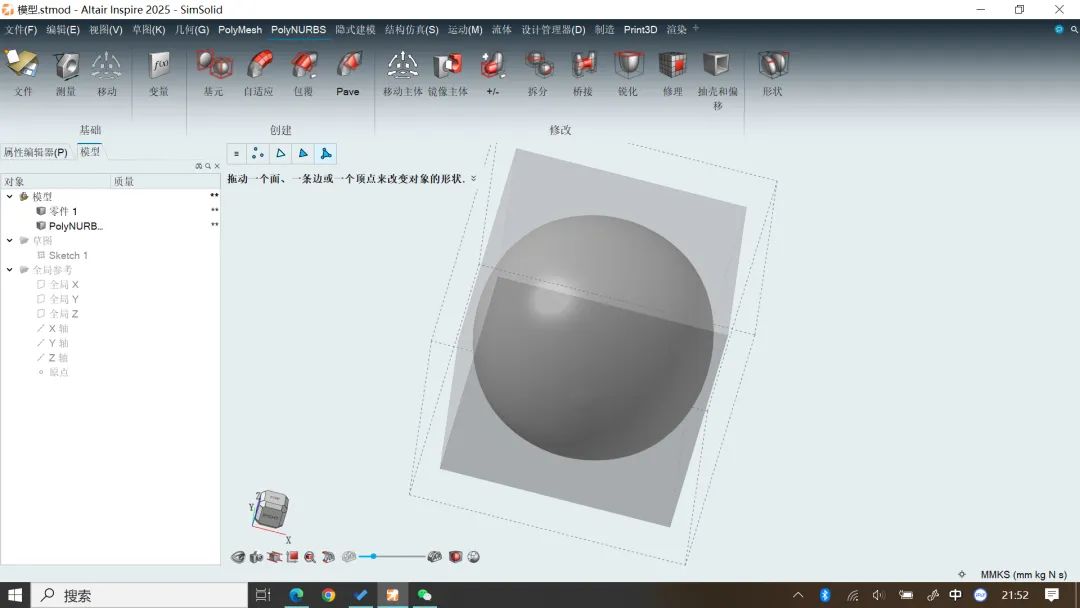

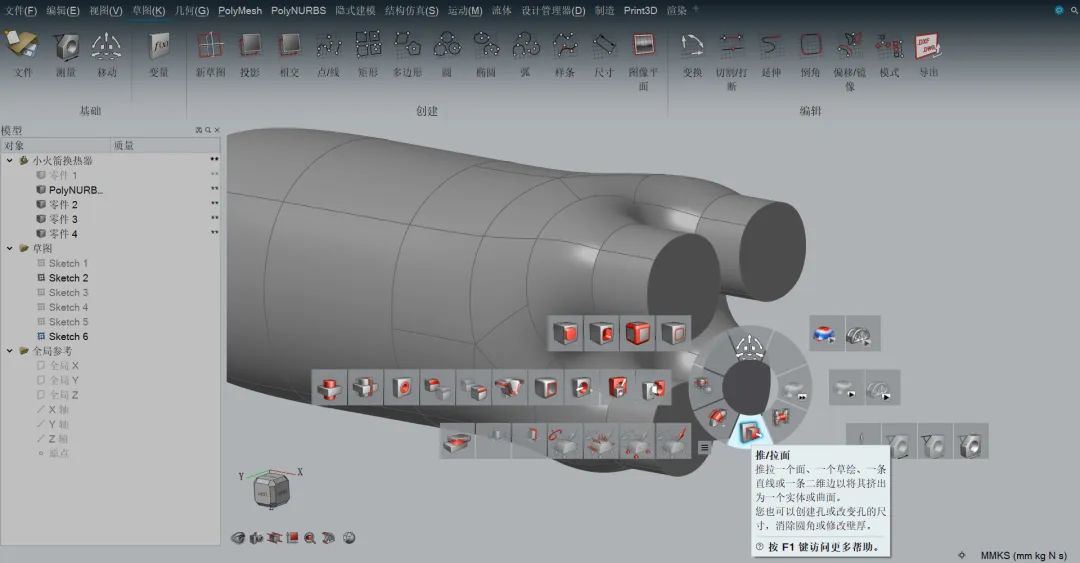

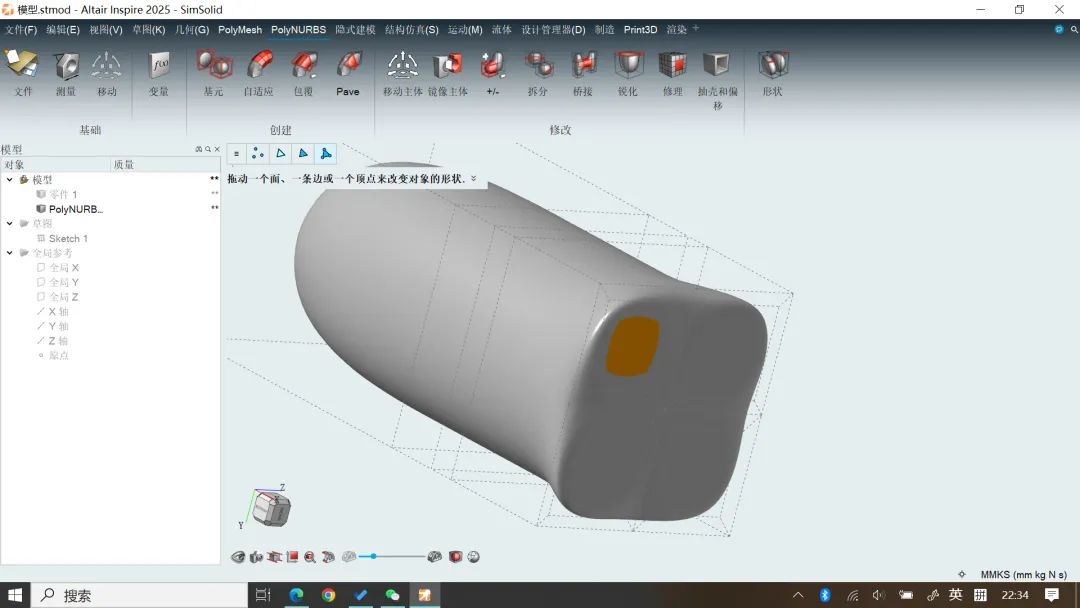

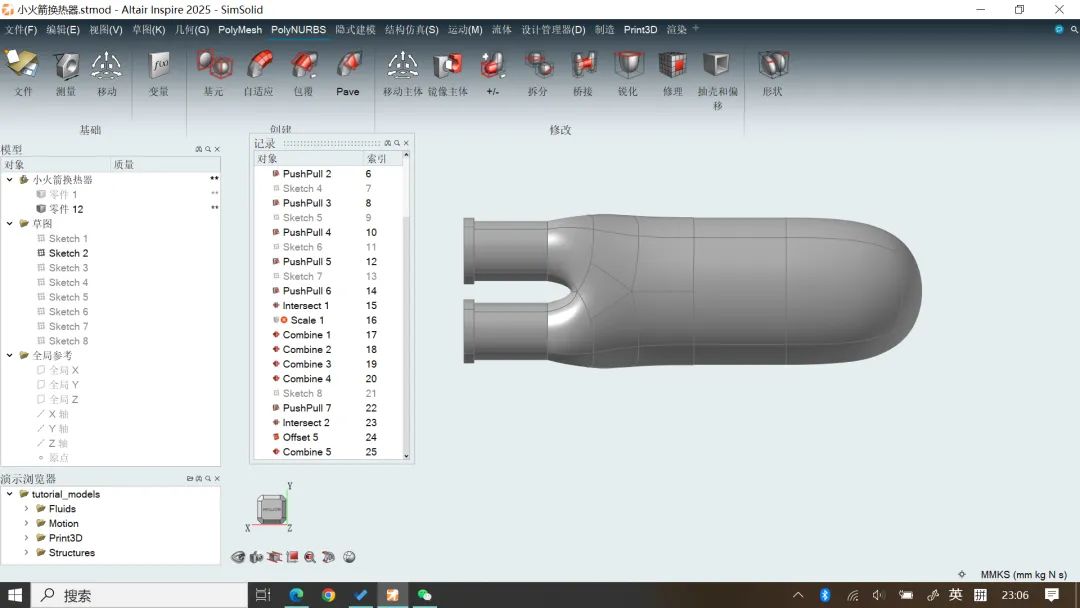

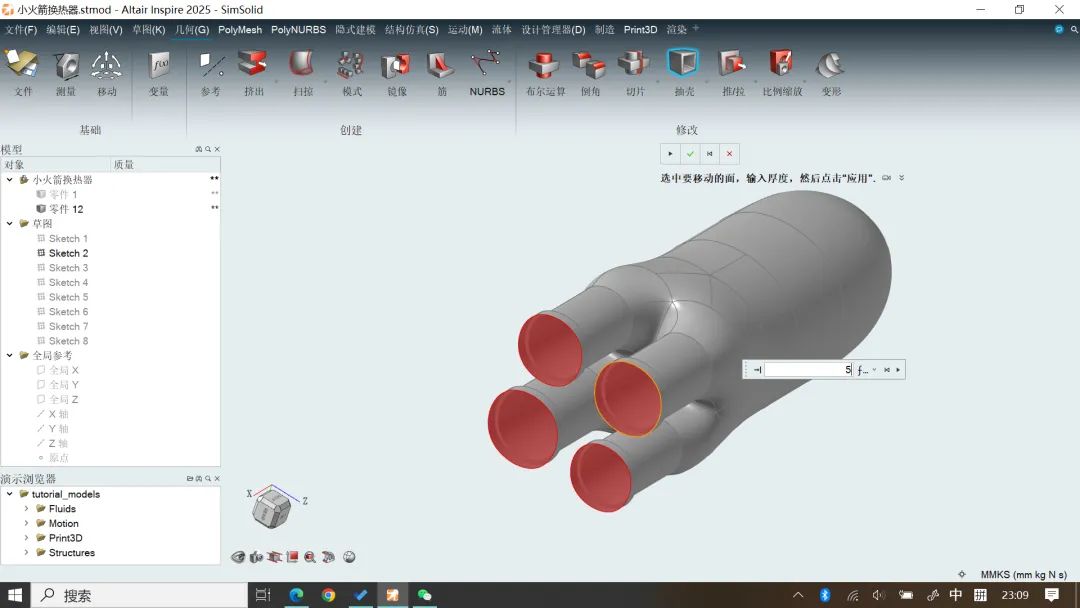

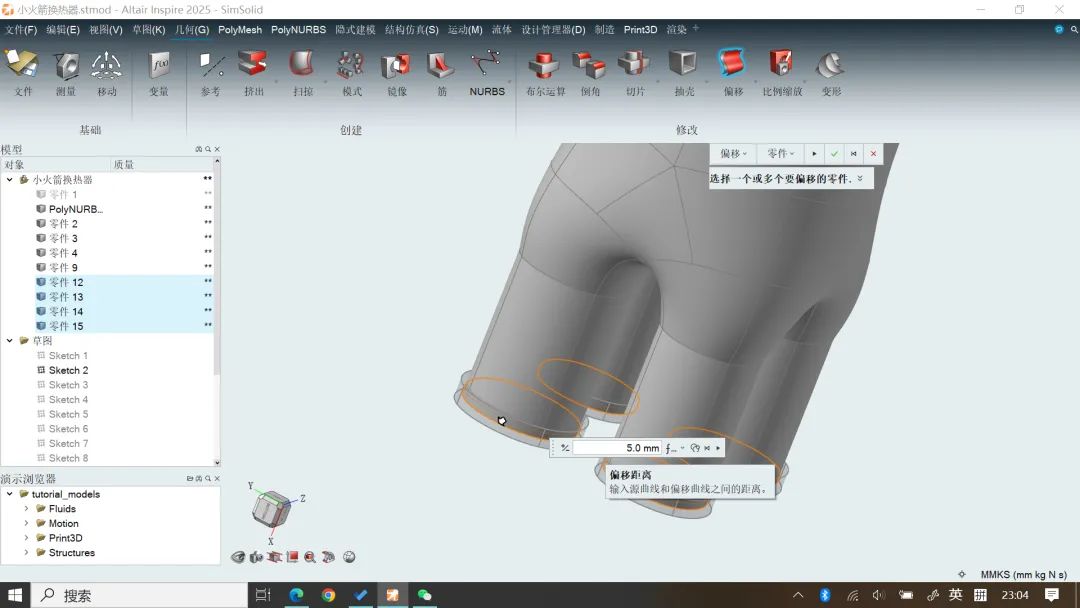

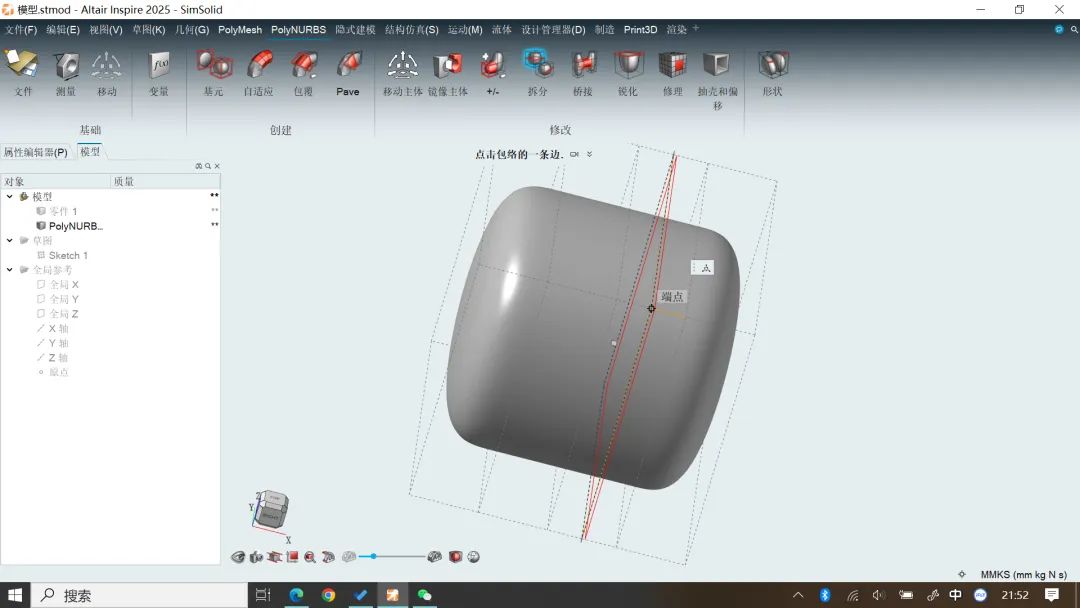

3D打印回旋式换热器（通常指基于螺旋结构（Gyroid）或三重周期性最小表面（TPMS）设计）通过增材制造技术实现了传统工艺无法企及的复杂结构，从而在多方面展现出显著优势。结合最新研究成果和行业应用，其核心优势可归纳如下：

一、热性能显著提升

1. 超高换热效率
- 表面积最大化：回旋式结构的连续曲面设计在单位体积内创造巨大比表面积（如4.6mm单元尺寸的螺旋结构壁厚仅300μm），使流体与固体接触面积极大化，传热系数提升50%以上。
- 温度效率优化：实验表明，相比传统板式换热器，3D打印Gyroid结构在体积减少30%时，传热单元数（NTU）仍高出10.5%，温度效率（TE）提升5%。

2. 流动与压降平衡
- 螺旋通道的流线型设计减少流动死区，促进湍流，增强热交换；虽然压降比传统设计高约18%，但通过优化单元尺寸（如7mm左右）可平衡效率与能耗。

二、结构设计与空间效率的革命性突破

1. 极致紧凑与轻量化
- 传统换热器需通过焊接/钎焊组装多部件，而3D打印实现一体化成型，消除连接件。例如：
- Conflux的3D打印环形换热器体积减少15%，重量降低31–39%；
- 核动力院研发的模块化换热器体积/重量减少90%以上。

2. 定制化流道设计
- 通过参数化建模自由调控单元尺寸、壁厚及孔隙率，适应不同工况。例如：
- UTC公司利用3D打印实现空气动力学优化的波状外形，体积缩小15–20%；
- 季华实验室的航空燃油换热器通过优化流道，压降降低52%。

三、材料与制造工艺优势

1. 复杂结构无约束成型
- 激光粉末床熔融（LPBF）技术可精确制造传统工艺无法实现的Gyroid迷宫结构（如316L不锈钢材质），壁厚薄至1.2mm，且无需组装。

2. 材料适应性广
- 支持金属（铝、不锈钢）、陶瓷等高温材料。例如：
- Hamilton Sundstrand通过层压增材制造全陶瓷逆流换热器，耐受900°C高温，避免金属/陶瓷界面热应力问题；
- 季华实验室成功打印铝合金航空换热器，突破传统钎焊限制。

3. 表面粗糙度的意外增益
- 3D打印产生的微米级表面粗糙度（约0.0009mm）增强了流体扰动，进一步提升传热效率，这一“缺陷”反成优势。

四、应用场景拓展与经济效益

1. 高端领域性能突破
- 航空航天：轻量化与小体积满足机载苛刻要求（如季华实验室的航空燃油滑油换热器效率提升80%）；
- 能源与汽车：Conflux的3D打印WCAC换热器降低冷却剂压降82%，提升发动机续航与空调效率。

2. 全生命周期成本优化
- 虽单件制造成本较高，但一体化设计减少装配、焊接工序，故障率降低（如泄漏风险下降），维护成本大幅缩减。
- 快速原型与定制化能力加速产品迭代，尤其适合核能、F1赛车等小批量高价值场景。

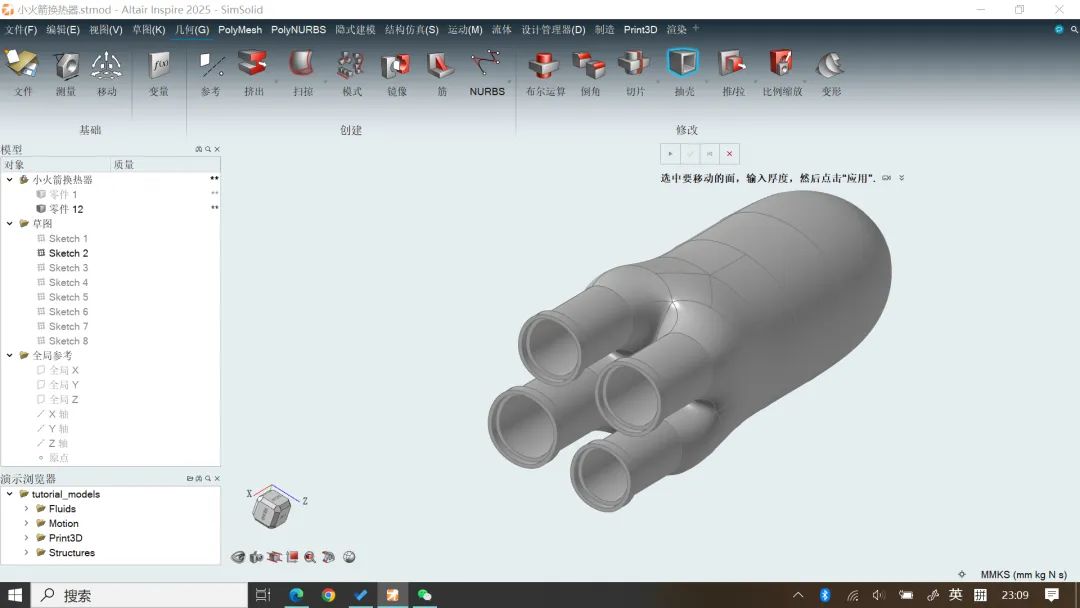

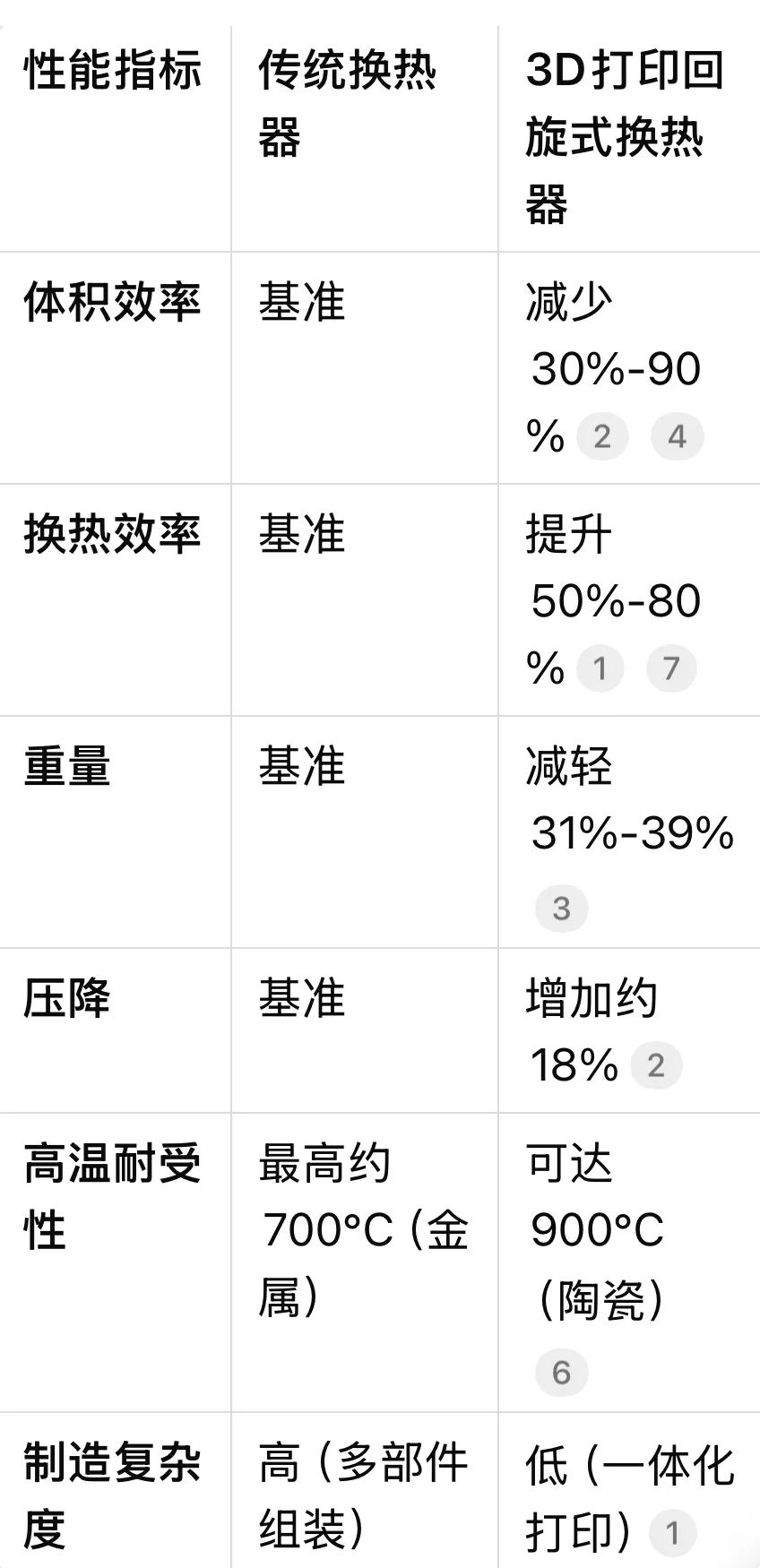

-传统换热器与3D打印回旋式换热器性能对比

五、总结

3D打印回旋式换热器的核心优势在于“设计自由化-结构功能化-制造一体化”：通过Gyroid等仿生拓扑实现热力性能的质变，同时依托增材制造突破几何约束与材料局限。随着仿真优化（如熵产生分析）和智能监测技术（如龙焱350打印机的实时质量控制）的成熟，该技术将持续推动能源、航空、电子等领域的高效热管理革新。
