HyperStudy入门教程-基于templex定义模型
本篇文章将了解如何对使用Templex，使用Template定义的简单函数进行研究。 在开始之前，请将本教程中使用的模型文件从/HS-1010/ 复 制到您的工作目录。基本输入模板定义了两个输入变量，DV1 和DV2，分别标记为X和Y。本研究的目的是研究形成两个函数X+Y和1/X + 1/Y – 2 的两个随机变量X、Y。一、查看基本输入模板
在此步骤中，您将使用HyperMesh Desktop查看基本输入模板。2.在Client Selector工具栏上，选择TextView。4.在Open Document对话框中，导航到您的工作目录并打开Simple.tpl文件。{parameter(DVAR1,Area 1,.5,0.2,5)}
{parameter(DVAR2,Area 2,.5,0.2,5)}
{RES =DVAR1 + DVAR2}
{CON =1/DVAR1 + 1/DVAR2 - 2}
{RES}
{CON}
{DVAR1}
{DVAR2}
文本编辑器对Templex语句求值，将参数替换为其初始值，并显示以下结果：1
2
0.5
0.5
6.通过单击菜单栏中的Applications>HyperStudy启动HyperStudy。二、执行研究设置

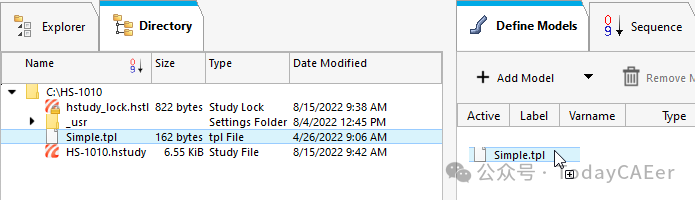

2.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。4.添加Parameterized File模型。a)从Directory中，将Simple.tpl文件拖放到工作区中。b)在Solver input file列中，输入res。这是HyperStudy在评估期间写入的求解器输入文件的名称。c)在Solver execution script列中，选择Templex。6.转到Define input variables步骤。 8.Optional：右键单击工作区中的任意位置，从上下文菜单访问其他编辑和可视化功能。三、执行试运行
在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1 目录包含输入文件，该文件是试运行的结果。四、创建和评估输出响应

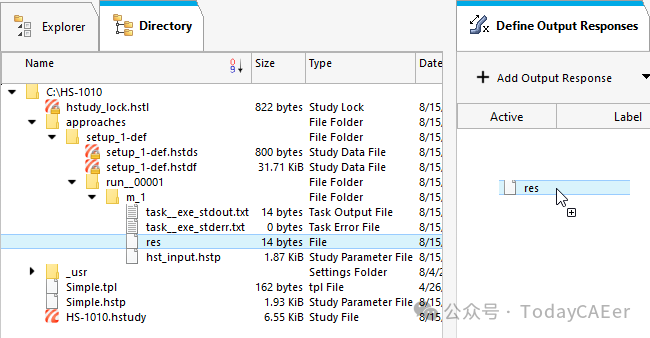

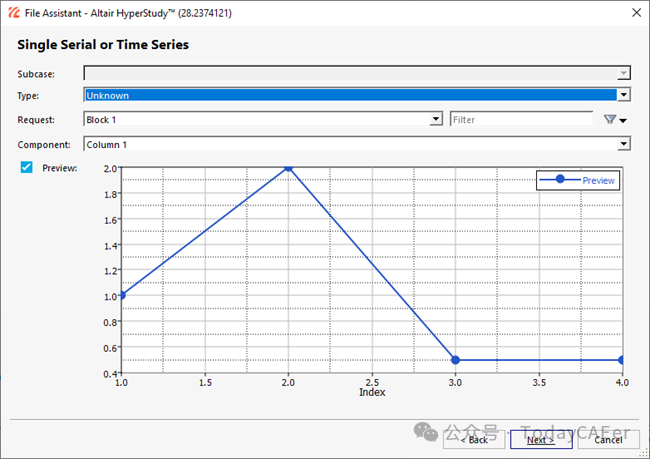

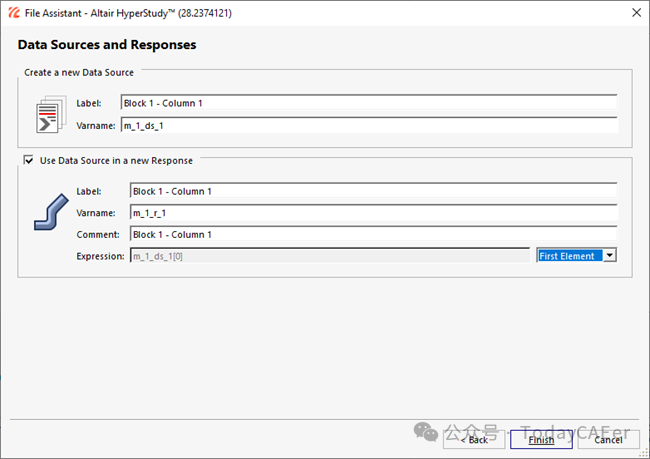

1.转到Define Output Responses步骤。a)从目录中，将位于approaches/setup_1-def/run__00001/m_1 中的.res文件拖放到工作区中。b)在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。c)选择Single Item in a Time Series，然后单击Next。e)Optional：输入数据源和输出响应的标签。Note：因为这个数据源中只有一个值，所以[0]输入到m_1_ds_1 之后，从而选择数据源中的第一个（也是唯一一个）条目。 Output response 1 将添加到工作区。4.在Response 2 的Expression字段中，通过在m_1_ds_2后将[0] 更改为[1]来选择第二个值。继续进行所需的研究类型：DOE、Optimization、of Stochastic研究。
