18路带上位机设置的电池模拟器产品

26天前浏览10

1、产品介绍

此18路电池\电芯模拟器产品(BS-18C)提供18路独立、可配置的电压输出通道,用于模拟电池、电芯的电压输出,并模拟电池、电芯的放电均衡行为(被动均衡),常用于BMS(电池管理系统)的测试。

1.1特点

模拟18路独立的电池\电芯电压输出(分为3组,每一组6路通道串联,组-组之间未连接,可通过外部线束串联);提供每个通道最大200mA(4.5V)的放电能力;低压供电输入与模拟通道输出之间具有500V电气隔离能力;USB\CAN通信协议控制,提供上位机;所有通道具有短路保护功能;

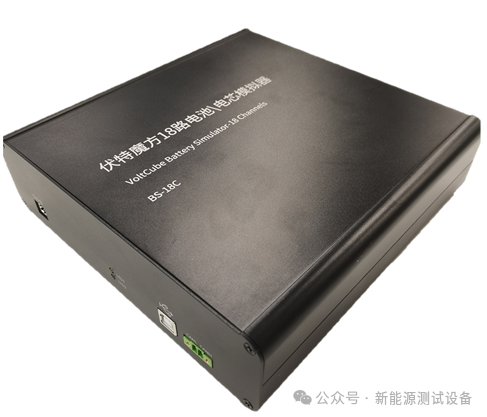

1.2产品外观


1.2.1尺寸

BS-18C的尺寸为:长*宽*高 200mm*193mm*55mm

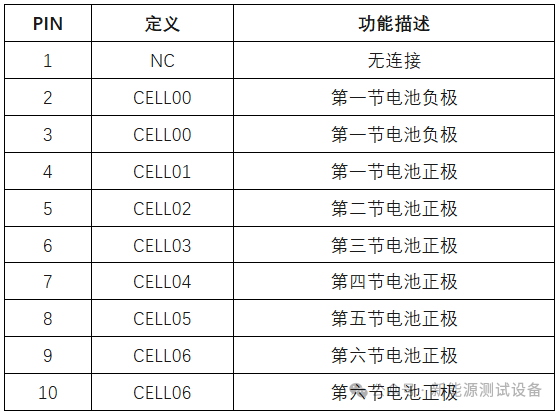

1.2.2 PIN定义

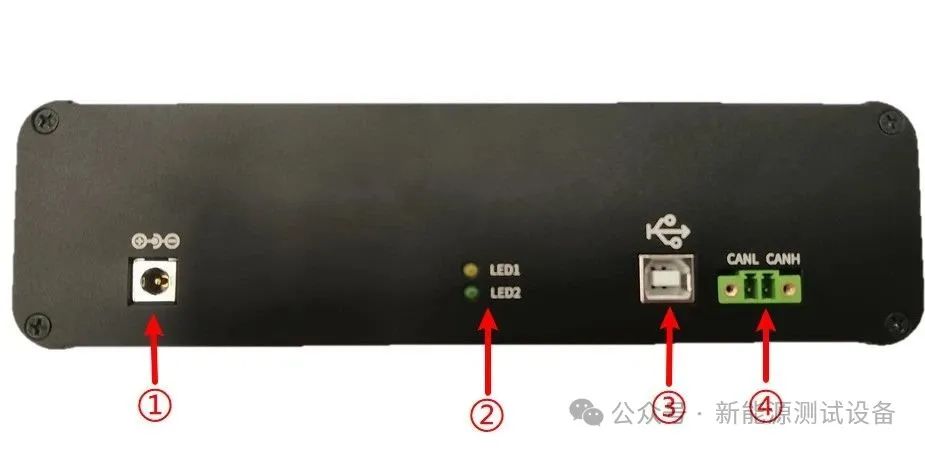

、外部12V电源供电接口

、指示灯LED1\LED2

、USB接口(Type A)

、CAN接口(内部含有120Ω终端电阻)

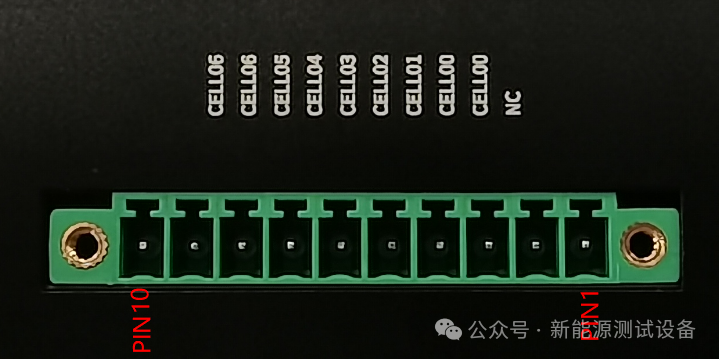

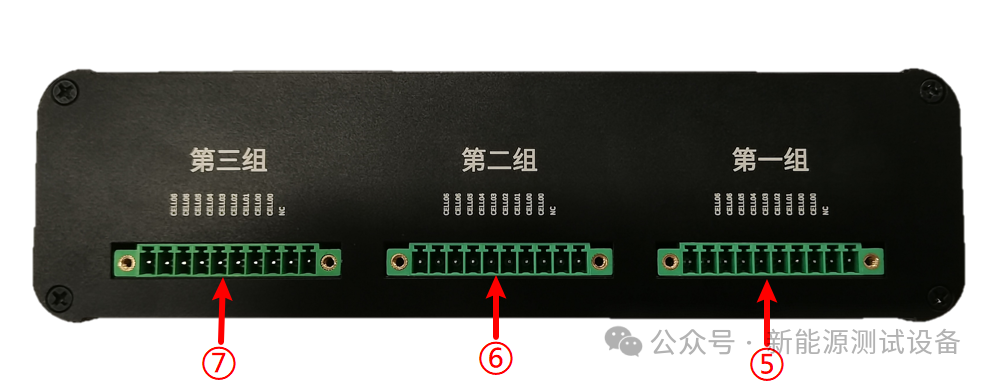

、第一组6路串联通道输出

、第二组6路串联通道输出

、第三组6路串联通道输出


注:BS-18C产品无外部电压采样线

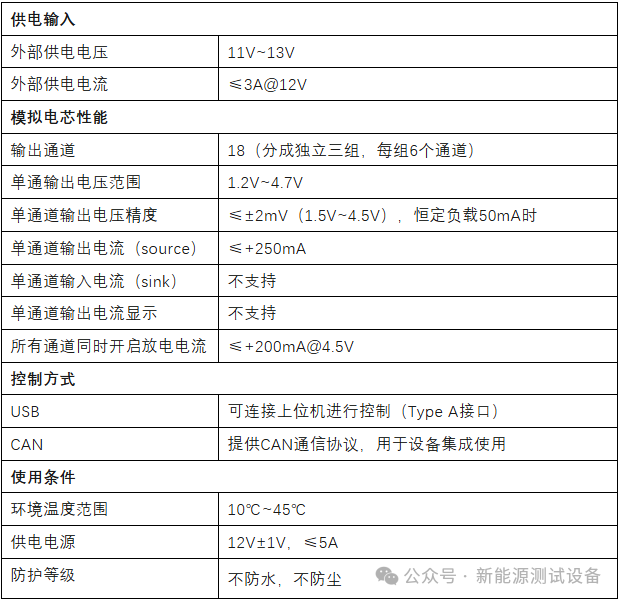

2、产品性能参数


注:BS-18C产品进行外部均衡时,其输出电压精度受到线上压降影响会超出规格

3、产品系统应用举例

3.1典型应用

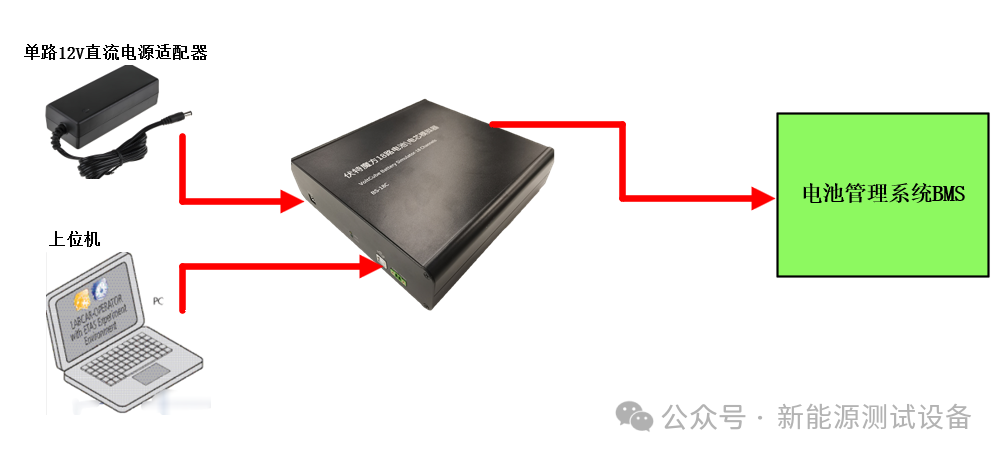

如下图为一个典型应用实例:产品使用外部12V电源适配器供电,通过USB连接到计算机的上位机上,输出端接BMS,通过上位机配置不同的输出电压。


3.2上位机界面

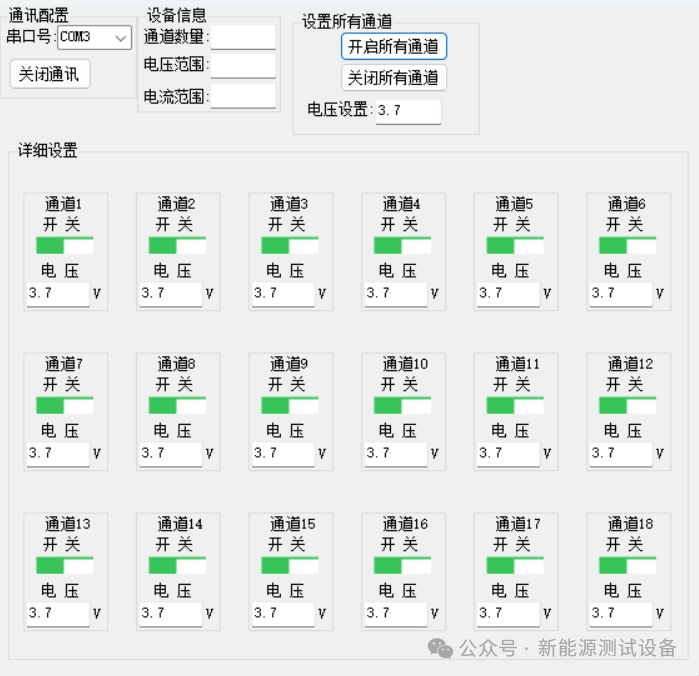

下图为典型的上位机:界面简洁,首先启动通讯建立连接,然后可以同时设置18路通道电压输出,也可每一路电压单独配置。
