HyperView瞬态结果导出秘籍：帧级截图与动态可视化技巧

在写汽车碰撞类型的仿真报告时，我们经常需要将瞬态分析结果转化为直观的可视化素材。即将每瞬态结果的每一帧截取为静态图片，我发现有的小伙伴还不知道的这个摸鱼技巧，还在一张一张的导出图片，这太影响摸鱼的效率了。下面请看HyperView如何快速获取每一帧的截图。

一、基础操作：常规GIF/AVI导出

标准流程：

1. 1. 加载结果文件(.h3d/.mvw)
2. 2. 切换到对应的时刻

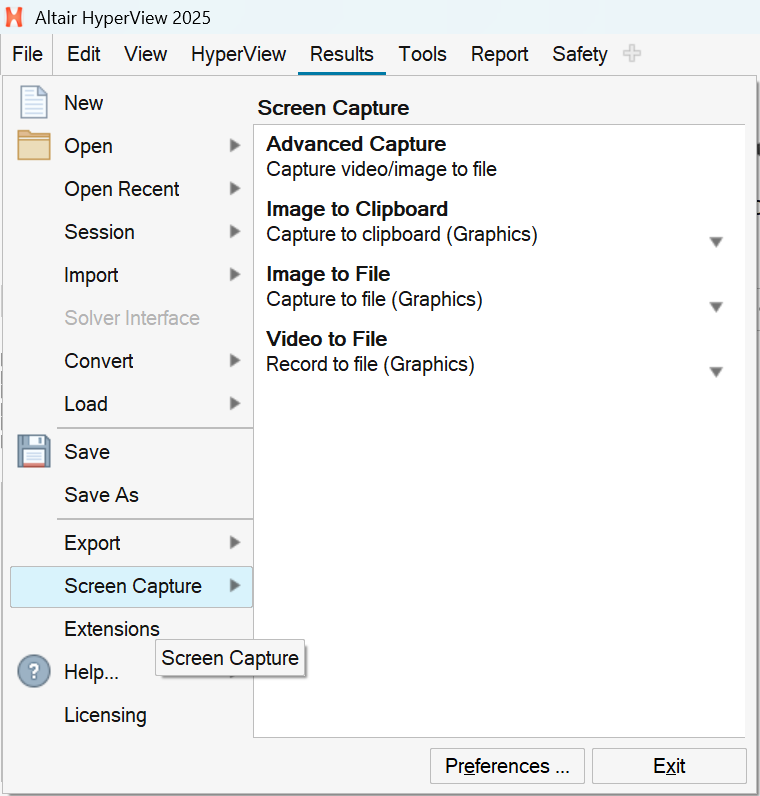

3. 3.通过 “Capture Dynamic Rectangle Video ”



4.
5. 4. 选择保存文件名，直接导出动图。

二、高阶技巧：帧截图批量导出

关键步骤（改后缀大 法）：

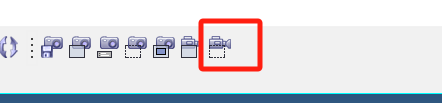

1. 1. 还是一样，通过 “Capture Dynamic Rectangle Video ” 命令。
2. 2. 将默认.avi后缀直接改为.png/.jpg（如output.png）
3. 3. 保持其他参数不变，点击Export

神奇效果：

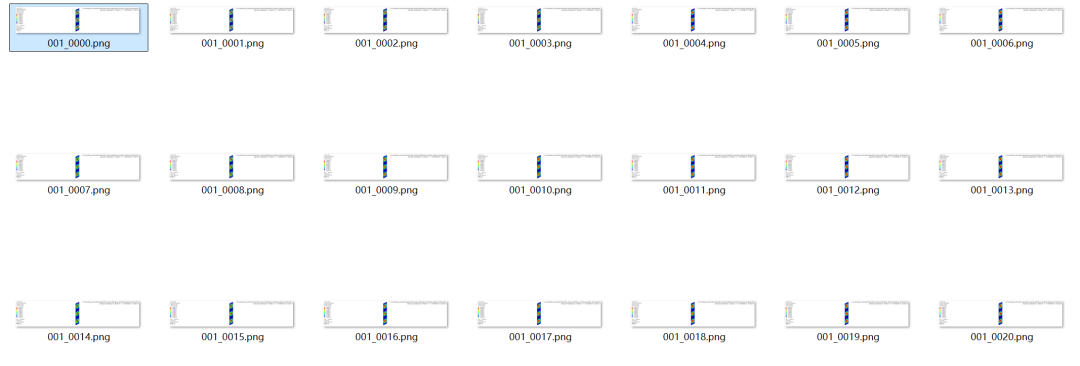

• • 自动生成output_0001.png、output_0002.png序列帧
• • 图片按时间步自动编号
• • 保留所有后处理效果（云图、矢量、变形等）
