例讲车门总成折边印优化方案
在汽车制造领域，冲压工艺是确保车身零部件质量的关键环节之一。今天，我们就以某车型后门为例，深入探讨其内板拉延型面对总成折边印的优化过程。
一、问题的提出

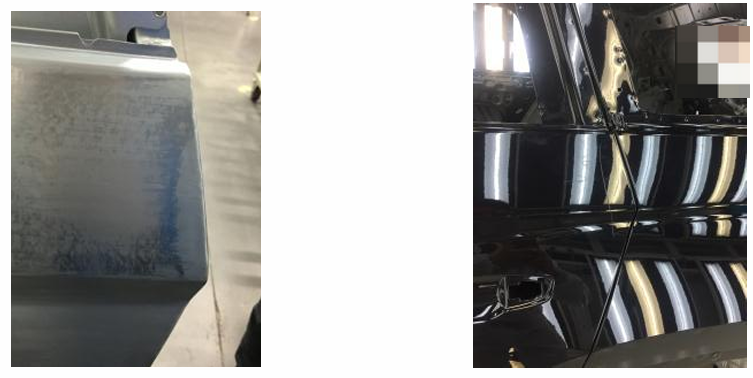

在某车型进入预批量阶段后，后门总成C柱区域的折边印问题引起了白车身和黑 车身的重点关注，问题的严重程度被评定为B类，严重影响了车身外观质量。
经过初步分析，折边印问题主要由以下几方面原因导致：
门外板的咬边区域本身存在波浪，对总成有一定影响。
折边模设备存在一些问题，如胶水涂量过大顶到外板、压边圈贴合不好等。
门内板的咬边面，靠近零件内侧R角的地方更靠车身外侧，折边时内侧R角先顶到外板，从而形成折边印。
二、方案调研与初步优化
（一）外板表面优化
拉延成型优化：在拉延成型阶段，零件已呈现边口高趋势。经过检查，下模型面状态良好。通过调整对应区域的压边力对面凹有一定优化。

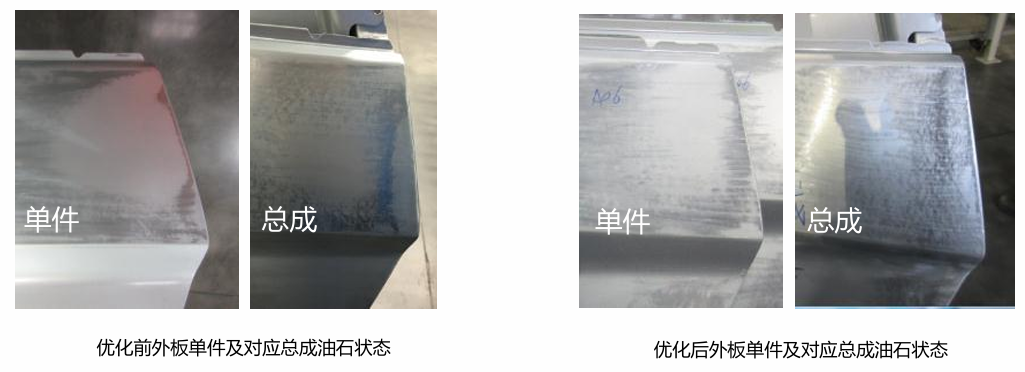

翻边压料板优化：对OP40压料板进行烧焊研配，确保压料面在50mm左右，虽外板单件表面明显改善，总成折边印也有所优化，但仍未达到质保要求。
（二）内板单件咬边面优化
尺寸调整尝试：单件报告显示咬边面外排点较内排点低0.1，而理论要求内排点较外排点高0.2。在总成样架检查时，内板单件及总成趋势基本一致，整体呈现R角倒高。
边口优化试验：尝试将内板单件边口向车身外优化0.5，虽然折边印有所改善，但总成尺寸超差，说明通过内板改边口尺寸的方案并不可行。

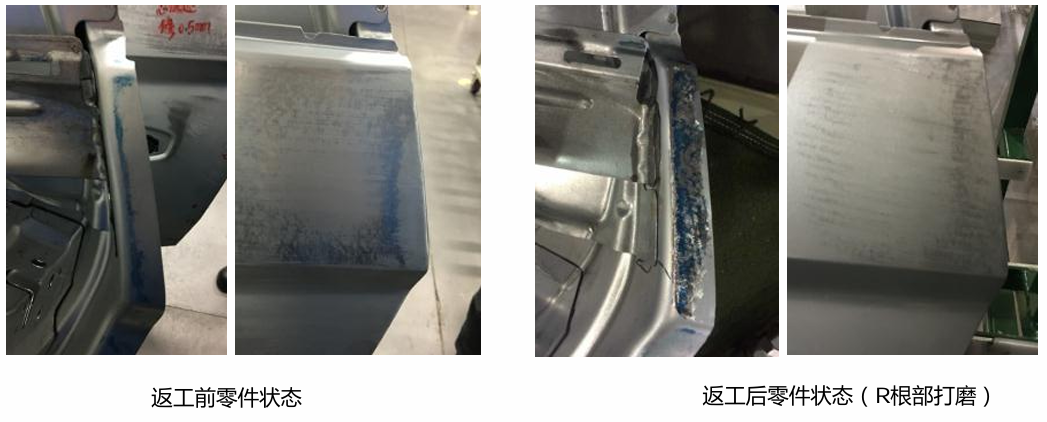

R根部打磨：对内板R根部进行打磨后，折边印明显改善。然而，考虑到板料R根部变薄后强度会降低，最终判定内板优化后的实际效果会优于试验件。
三、方案实施及最终优化
（一）内板整形工序检查
检查内板整形工序的蓝油贴合情况，确认整形刀块R处不与零件咬边面接触。尝试通过OP50打磨R角部位进行优化，但效果不佳。
（二）拉延上模型面优化

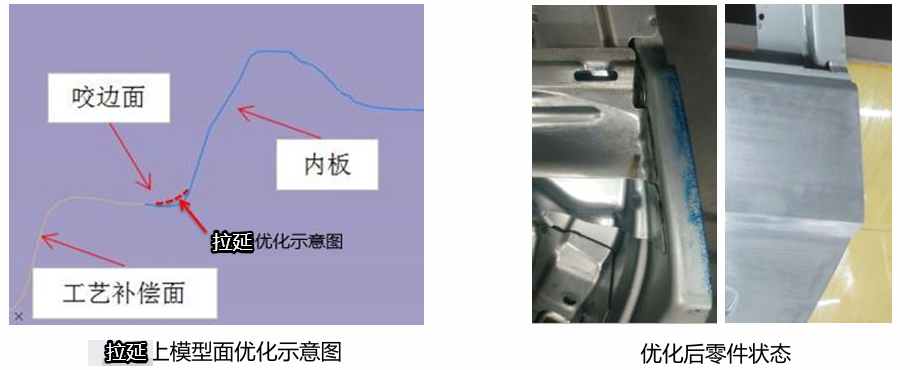

经过深入研究，决定对拉延上模型面进行打磨，将R根部向上收0.4。这一改进使得咬边面边口较里口低，成功实现了优化目标。
（三）优化结果
经过上述优化措施，内外板蓝油匹配区域移至边口，总成折边印明显改善，且总成平整度与优化前保持一致。最终，质保评价黑漆件达到了优化效果。
四、总结与推广
通过某车型后门内板咬边优化案例，我们发现内板咬边面尺寸对总成折边印有着重大影响。根据实际经验，内板咬边面边口尺寸应较里口低0.3，以便边口先与外板接触。在模具设计阶段，可以考虑在OP20对咬边面进行补偿，建议补偿量为0.3，从而优化总成折边印。
