格兰泰勒棱镜透射光强曲线优化处理

3天前浏览5

关键词:偏光技术;线偏振光,格兰泰勒棱镜,ZEMAX,旋转

随着现代光学技术的不断发展,偏光技术作为光学技术的重要一支,其应用逐渐渗透到与光学技术相关的各学科领域。而偏光技术的不断发展,使得偏光器件日益广泛地应用于光调制、偏光导航、光纤通讯、光电检测以及光传感等技术领域。光的偏振有五种可能的状态:自然光、部分偏振光、线偏振光(亦叫平面偏振光)、圆偏振光和椭圆偏振光。自然界中大多数普通光源发出的光经反射、折射或散射后,一般为部分偏振光。在光调制技术、偏光技术等实际技术应用中往往需要使用线偏振光,而偏光器件可以将入射自然光、部分偏振光、圆偏振光、椭圆偏振光转变为线偏振光。

格兰泰勒棱镜是由两片双折射晶体制成的偏光器件,可用于输出高消光比的线偏振光,当非偏振光入射时,可在透射端得到一束高消光比的线偏振光,为非常光。格兰泰勒棱镜由两块光轴平行于入射面的同种负单轴双折射晶体(方解石或α-BBO)直角棱镜配合而成。本文通过ZEMAX仿真格兰泰勒棱镜在不同旋转角度下的透射光强的分布情况。

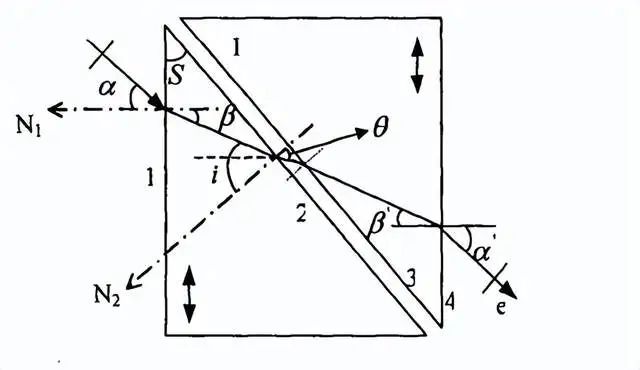

格兰泰勒棱镜图

设计要求:使用双折射晶体α-BBO,波长550nm,实现格兰泰勒棱镜旋转0~360°的情况下的透射强度分析,并画出相应的变化曲线。

设计步骤:

1、系统参数的设定

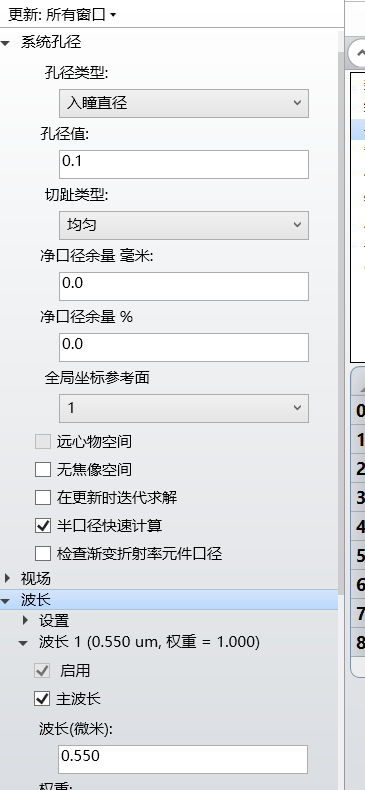

孔径类型选择入曈直径,孔径输入0.1;波长直接输入0.55,其它参数选择默认。


  1. 建立系统结构

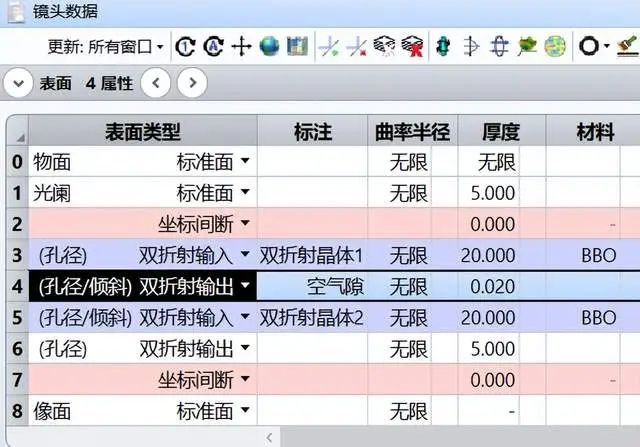

在镜头数据编辑器中输入如下的初始结构。

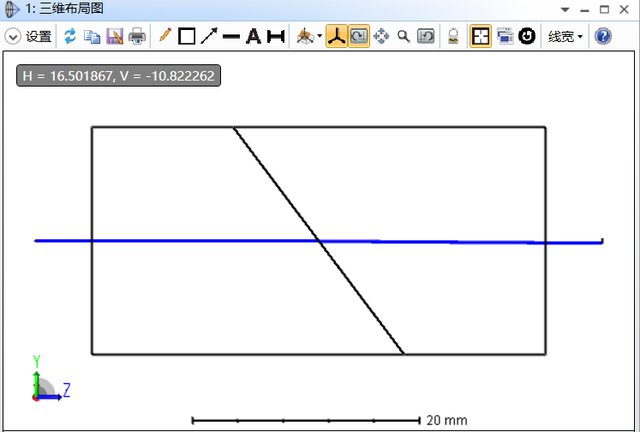

查看三分布图

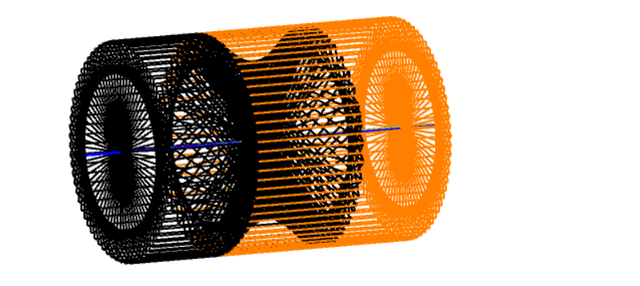

通过设构建多重结构实现格兰泰勒棱镜的透射光强的变化。多重结构三维布局图如下。

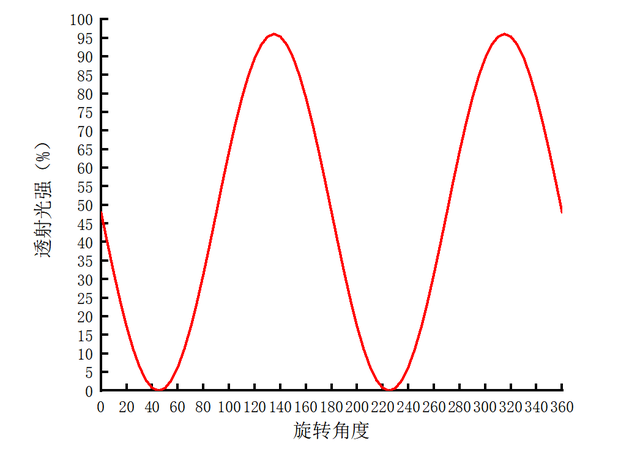

通过读取格兰泰勒棱镜旋转0~360°的情况下的透射强度,并画出相应的变化曲线入下图。


来源:320科技工作室
