一、写在文前

流固耦合（Fluid-Structure Interaction, FSI）是多物理场耦合的核心问题之一，广泛存在于航空航天、船舶工程、生物医学、能源环境等现代工业与自然现象中。其本质是研究流体与固体在相互作用下的动力学响应、能量传递及耦合机理，涉及流体力学、固体力学、计算数学等多学科的深度交叉。随着高精度仿真技术、先进实验方法及高性能计算的发展，流固耦合研究正从传统简化模型向高保真、多尺度、非线性耦合方向深化，成为推动工程技术创新与科学认知突破的关键领域。

本文将对比单向稳态、瞬态流固耦合，双向稳态、瞬态流固耦合将四种流固耦合的设置方法与易错点进行梳理，讲解说明四种方法的区别与联系。

1、流固耦合（FSI）的工程意义

（1）典型案例：

单向稳态：输油管道壁厚设计中的流体压力载荷分析

双向瞬态：潜水器柔性密封结构在深水压力下的动态密封失效

（2）多物理场耦合的数学本质：

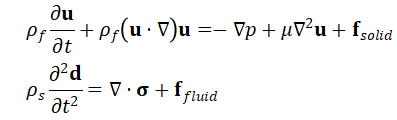

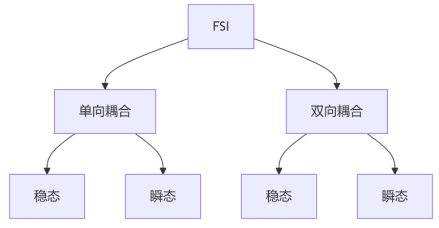

2、分类逻辑树

二、单向流固耦合（逐项展开）

1、稳态单向耦合深度解析

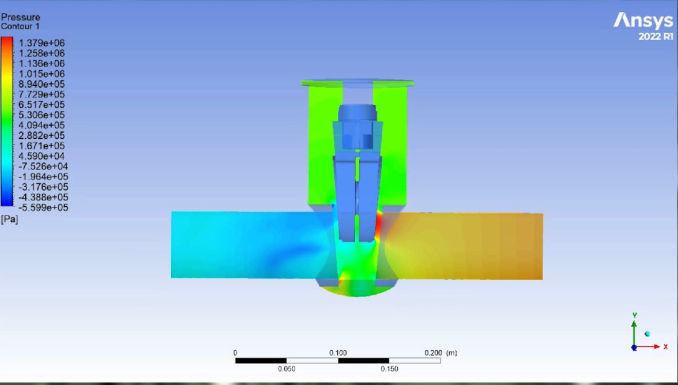

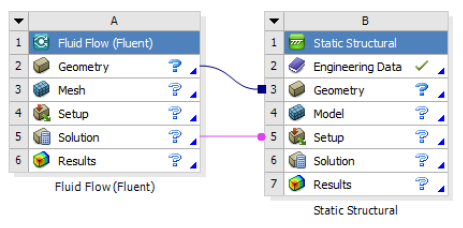

稳态单向流固耦合相对简单，也是我们最为常见的流固耦合分析方法，其分析思路即为在fluent中求解稳态的流场，再将计算完成的压力载荷传递至结构部分进行静力学受力分析，分析模块间的关系如下图所示。

在此分析中需要注意的一点是流体部分与结构部分的对应面要选对，避免载荷传递错误。

2、瞬态单向耦合关键技术

瞬态单向流固耦合其实有两种方法。

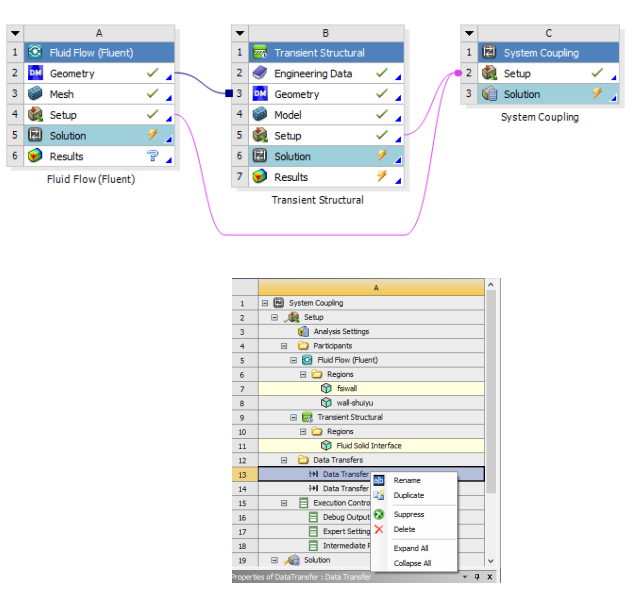

一种是通过Fluent＋Transient Structural通过系统耦合模块（system coupling）来进行分析，不过与通过系统耦合模块（system coupling）来进行双向流固耦合分析不同的一点是，需要将两个传递通道删除一个，即保留所需要的数据传输通道，此方法的好处是可以分析流体→结构或者结构→流体的单向流固耦合分析。其模块连接关系图如下图所示。

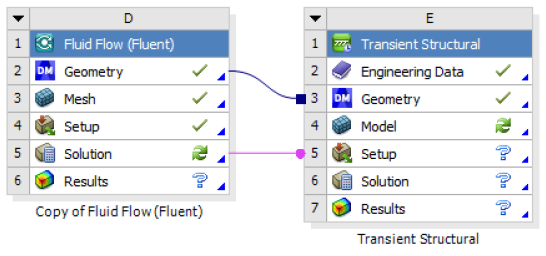

另一种方法是，直接在Fluent中计算瞬态的分析结果并保存，然后直接将该瞬态数据加载在Transient Structural中，模块的连接示意图如下图所示。

不过此方法有时候在数据传递不成功出现报错，An error occurred while importing the data. Additional information may be available in the Load Transfer Summary，在Load Transfer Summary中显示no pressure data was found at the selected surface。这是因为在Fluent数据保存时格式选择错误，按照如下设置即可。

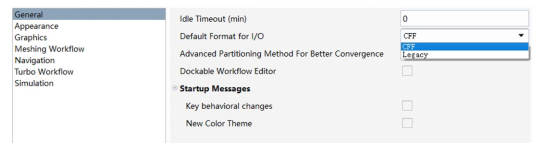

出现这种问题的原因应该是Fluent的cas和data的保存格式出现了问题，新版本Fluent的cas和data保存合适为.h5格式，该格式不能被mechanical识别，因此可以把在Fluent-Fille-Preferences-General-Default Format for I/O中将CFF改为Legacy，保存的格式形式由.h5格式改为.cas. gz和.data.gz，问题解决。

三、双向流固耦合-稳态

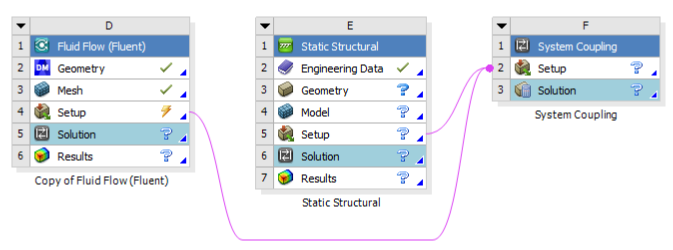

在大多数同学的概念中，双向流固耦合只能进行瞬态计算，也就是说只有瞬态计算才能算是双向流固耦合，其实不然，稳态同样可以进行双向流固耦合计算，其表征的意义是：通过流体与结构的在稳态下的相互迭代计算，最终达到稳态下的结构与流体最终的稳定状态，该方法较之前面所述的单向稳态流固耦合分析结果更符合实际情况。该方法的模块搭建如下图所示。

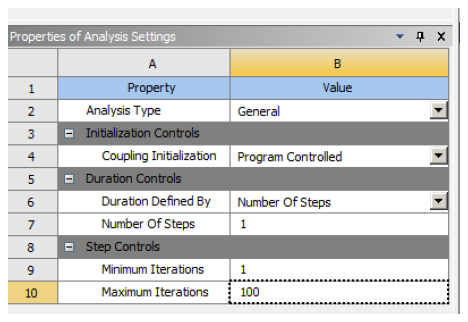

在该方法的设置中，需要注意的是，在system coupling设置中最大迭代步数而非常规瞬态流固耦合设置中的终止时间与时间步长。

四、双向流固耦合-瞬态

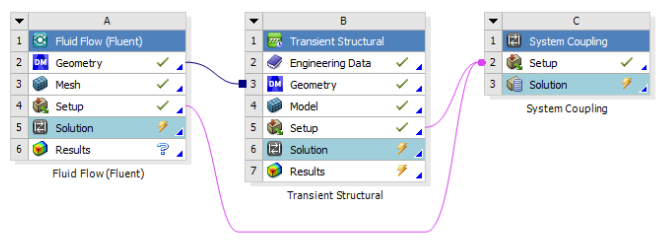

至于双向瞬态流固耦合也是我们最为常见的双向流固耦合方式，其模块连接关系如下图所示。

该种方法也是难度最大、计算量最大的仿真分析，本文篇幅有限我们不讲具体方法，只将同学们最常见2种报错问题的做下说明。

（1）计算出现负体积报错该如何解决？

首先我们要分析边界条件是否合适，即是否有违背物理规律的边界条件出现，这点一定要注意，对于一些刚刚入门的同学这是经常出现的问题；其次我们检查动网格参数是否设置合理，可以切换不同的光顺方式与不同的网格重构参数来进行试算；

最后可以将时间步长逐步减小试算，这里同学们尝尝有一个误区，就是出现负体积报错后常常去加密网格，其实这种方法一般只能加剧负体积的出现，这是因为在同一个时间步长下，网格越小，位移跨过的网格越多，就越会出现负体积。

其实对于双向流固耦合来讲，没有一劳永逸的办法，只能是不断的去尝试，最终通过合理的参数设置才能将模型跑通，模型跑通后我们才能去分析该结果准不准，如何去优化。

（2）Transient Structural中出现变形过大报错该如何解决？

出现该种问题，第一种可能是因为边界条件的设置违背物理规律，这点一定要注意，对于一些刚刚入门的同学这是经常出现的问题；第二种可能是因为流体部分求解结果未收敛，出现了压力失真，将过大的载荷传递至结构体上致使结构不收敛，解决办法就是将时间步长减小或者将Fluent中的迭代时间步数增大以实现流体部分的计算收敛。

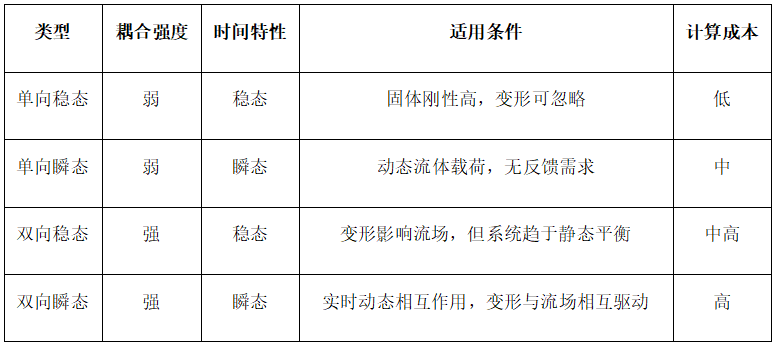

下图是笔者对以上四种方法的对比与适用情况
