CST EMC传导发射电流法仿真,我是如何实现(文末附仿测对比)

3月前浏览81

基于CST的反激式变压器的3D建模和仿真



自己写的脚本


  1. 利用CST的VBA编辑器实现变压器磁芯线圈的自动生成脚本使用教程介绍    [视频]利用CST实现变压器磁芯线圈的自动建模VBA脚本

  2. 利用CST实现磁环线圈自动建模的VBA脚本使用教程介绍

  3. 利用VBA脚本自动实现VIAtoWire优化CST网格

4. CST Macro实现抖频信号与实测信号比对结果如何?



引言
上一篇我们通过投票的方式看到还是不少小伙伴对电流法仿真的期待,今天本文文末会展示仿测对比。首先回顾下电流法的仿真流程。
电流法设计流程

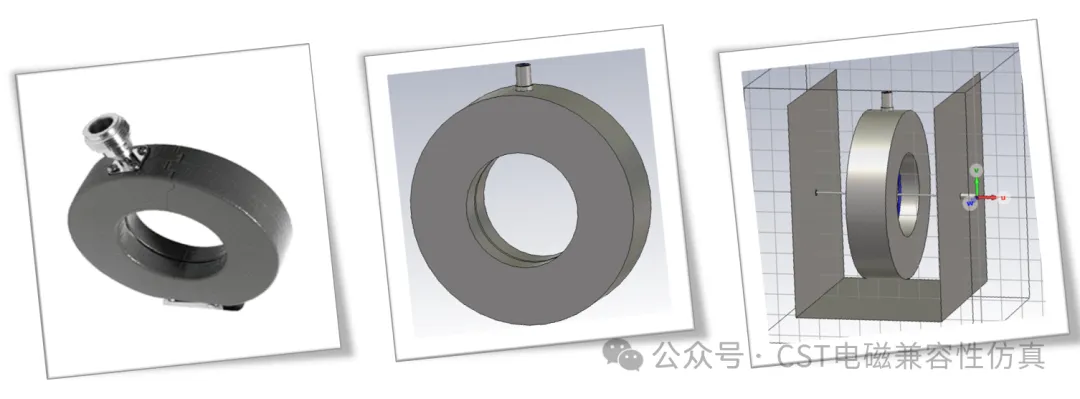

首先我们先建立电流探头模型,使用的电流探头型号:F52B。
对于电流探头模型的建立,我们需要去计算,这里我们可以高端一把,终于可以用到伟大的麦克斯韦方程组了。需要其中两个定律。

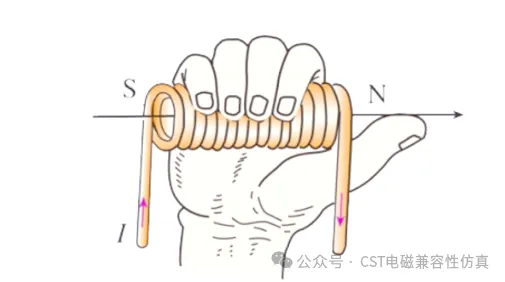

(1)安培定律

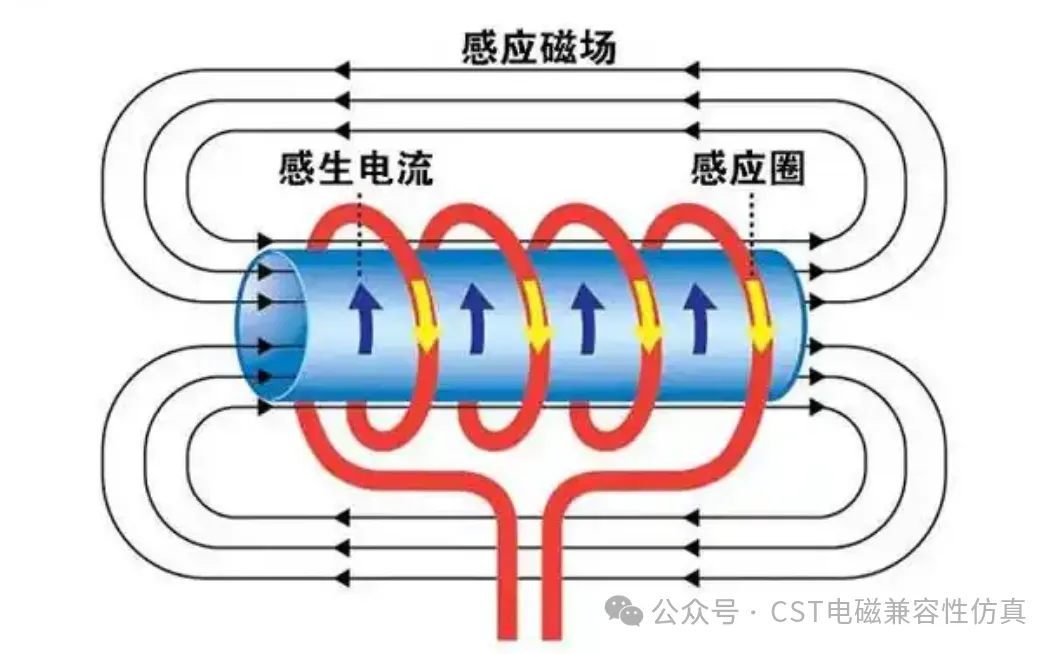

(2)法拉第电磁感应定律

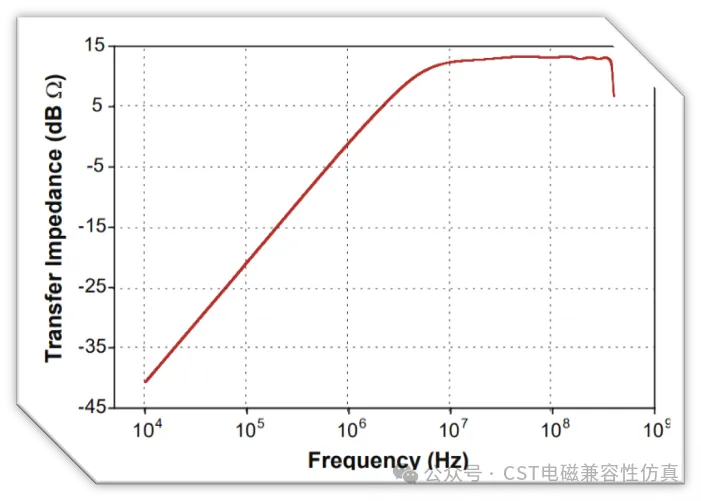

F52B电流探头的转移阻抗如下:

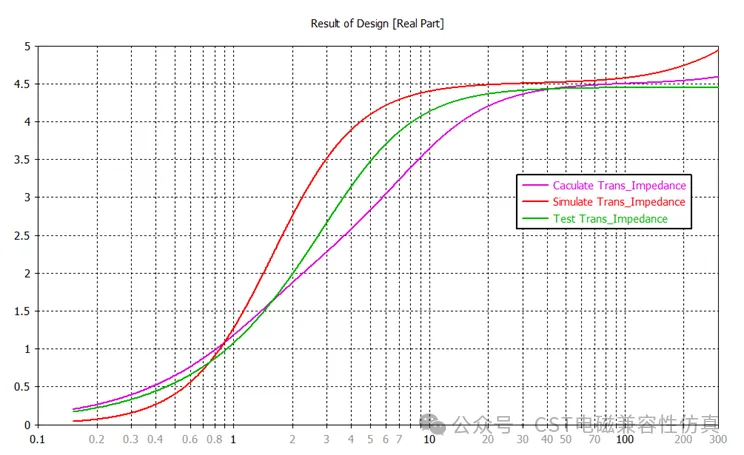

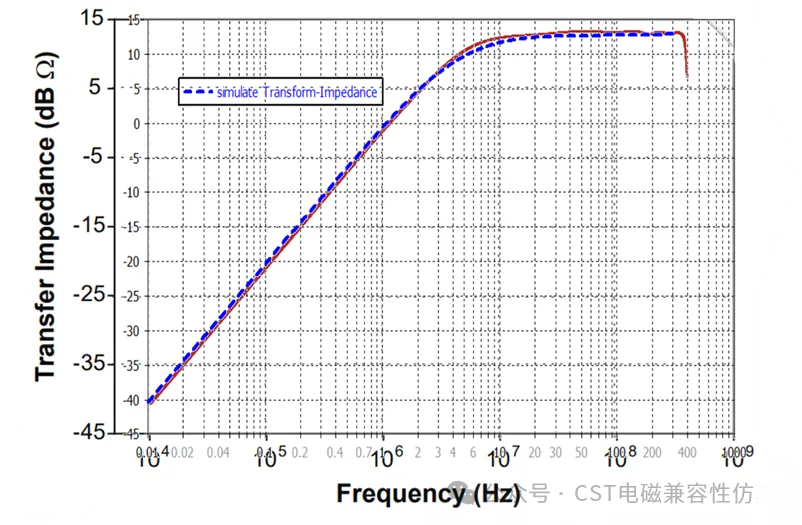

通过麦克斯韦方程组计算,拟合出转移阻抗并且用CST仿真,如图是仿真,实测和计算所得转移阻抗

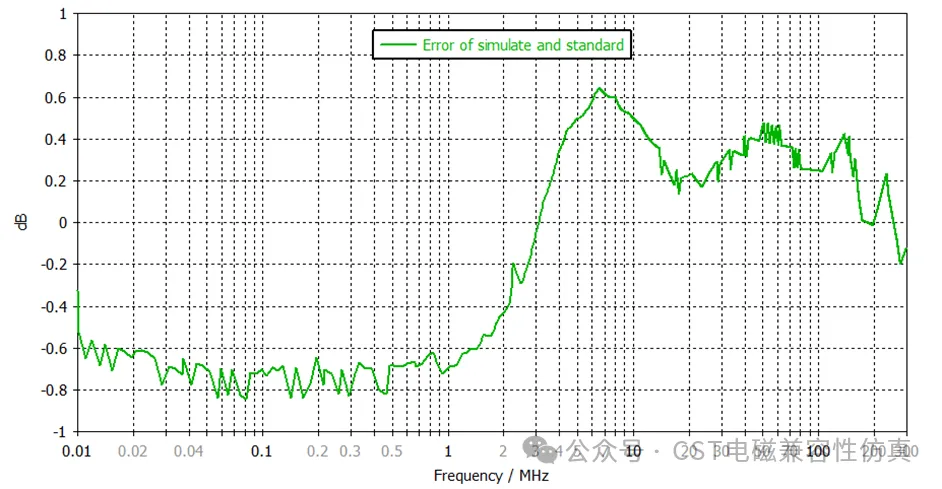

最后仿真出来的转移阻抗,转化为dB和实测对比,误差小于1dB
当然仿真的时候要用建模线束和电流探头实际校准一下,我这个模型误差是2dB,误差很小。

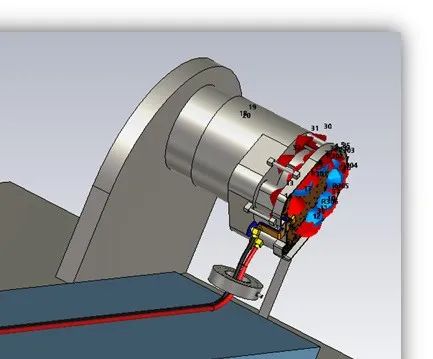

其次,对整个传导发射电流法系统建模。

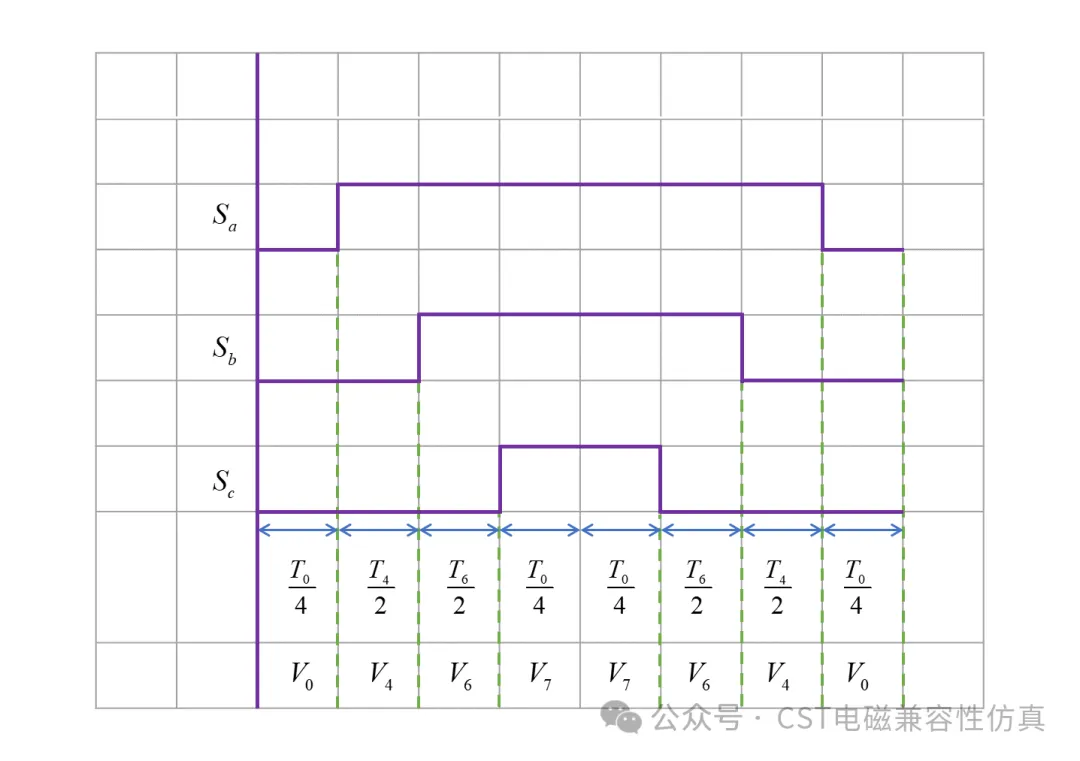

然后,根据你的电机控制策略,参数定义你的激励源,SVPWM七段式或者五段式。
最后是对电流探头获取的信号进行后处理,也就是用电流探头获取的电压信号除以你的电流探头的转移阻抗。这里我使用的是我自己用VBA编写的EMI接收机脚本,脚本里面增加了自动处理电流探头转移阻抗数据的功能。当然你也可以手动添加和计算转移阻抗。
接下来重点介绍下我的脚本。

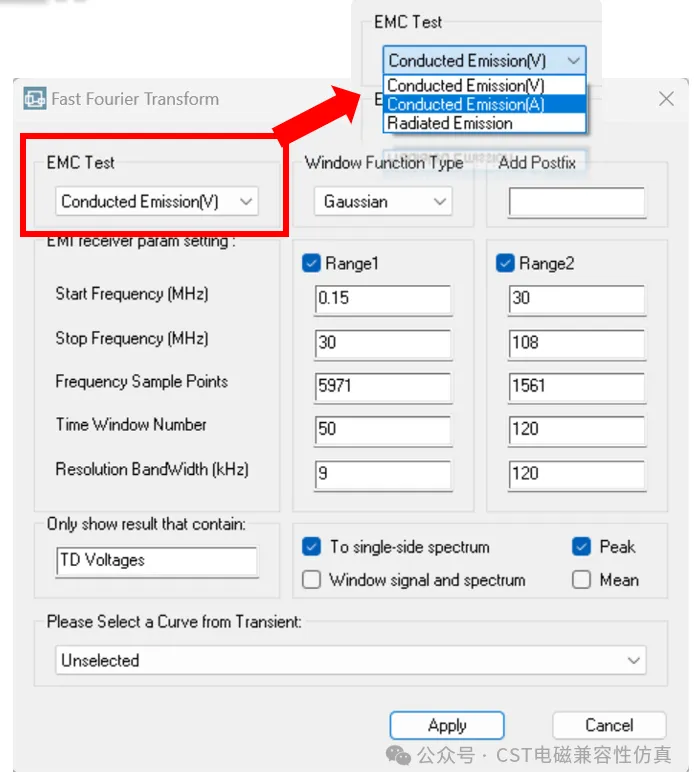

(1)打开自研EMI接收机脚本,在emc test下拉菜单选择传导发射电流法。

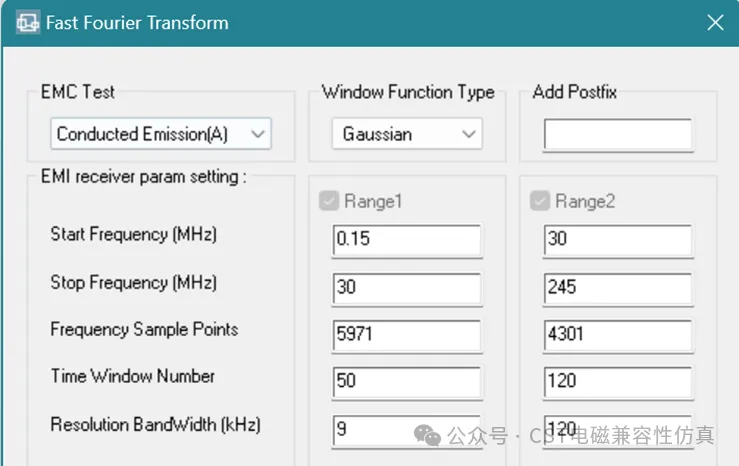

(2)参数自动变成电流法的参数

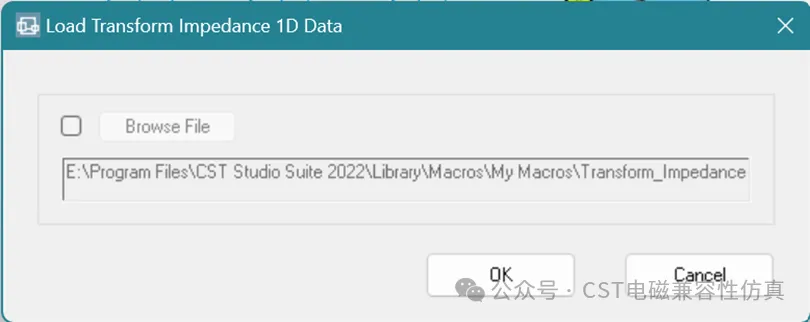

(3)点击Apply之后,自动弹出转移阻抗路径选择框,你可以自由选择你的转移阻抗数据的保存路径。
(4)点击ok,脚本就会自动处理电流法了。

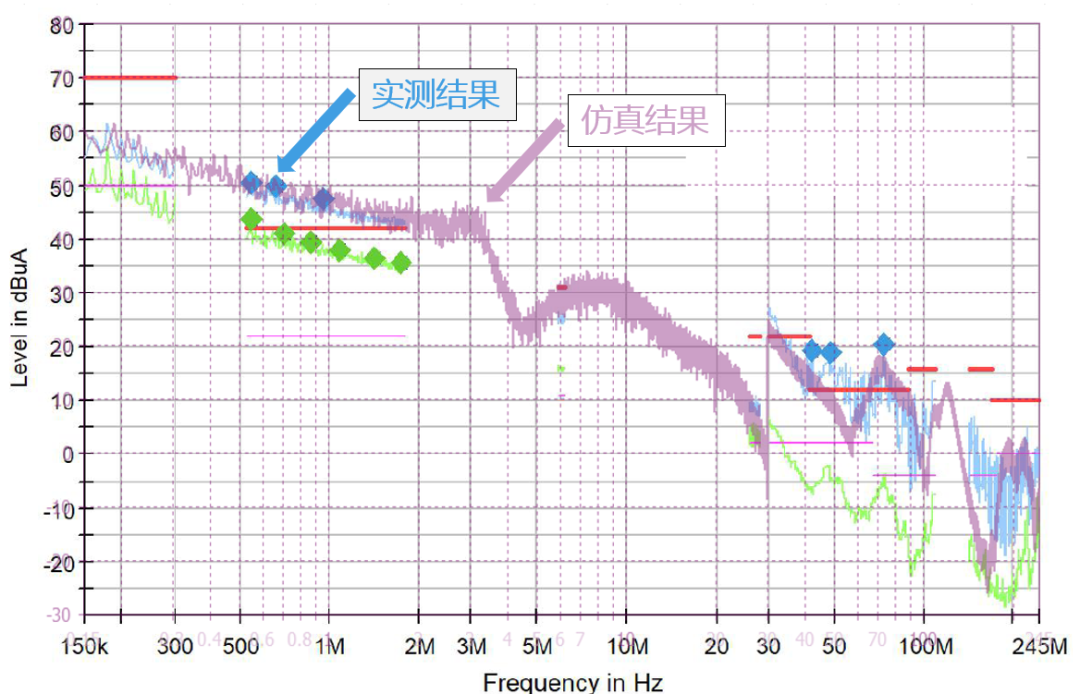

结果展示
本文总结
无需多言,CST基于强大的三维全波电磁场算法和精准建模能力,在电机控制器EMC仿真中展现出显著优势,可有效模拟高频干扰、传导发射及辐射特性,结合多物理场耦合分析,能精确预测共模噪声、寄生参数等复杂电磁现象。时域与频域协同仿真技术大幅提升瞬态响应与稳态特征的计算效率,仿真结果与实测数据能高度吻合。
