8分钟学会模态分析-Hypermesh+Optistruct

什么是模态分析？

简单来说，模态分析就是通过分析结构的固有频率和振型，来理解其振动特性的方法。

应用举例

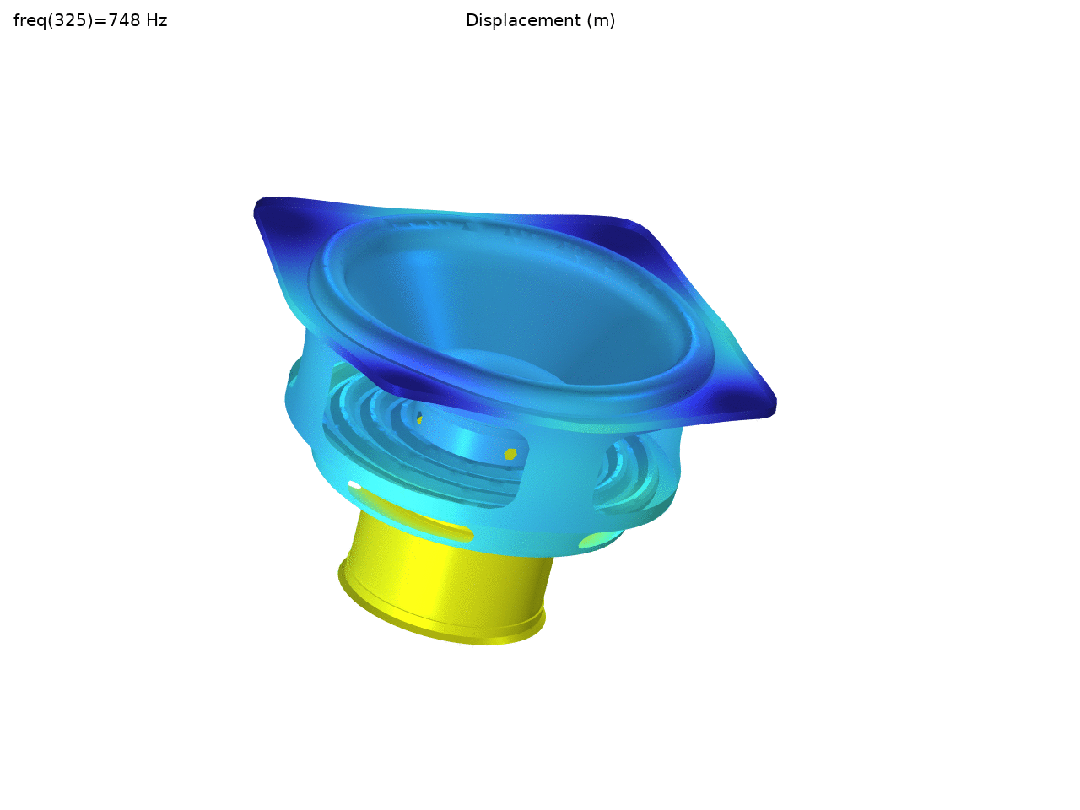

就以一个喇叭为例，通过仿真，可以快速得到它的各阶固有频率，以及对应的振型，例如通过下图的仿真结果，我们即知道在748Hz附近时，喇叭会被激发出如下振动形态，这对我们声学设计有重要意义。当然，模态分析能解决的问题远不止于此，在航天航空，建筑等领域，更是避免共振和降噪设计的基础。

仿真设置

从仿真角度来说，模态分析可以说是各类仿真中性价比最高的，设置简单，也基本不存在收敛/网格畸变等问题(但是对于大的模型，会相当耗费内存。。。)， 很适合快速入门。

上次发布的10分钟学会拓扑优化（Simlab+Optistruct）得到了不少转发，看来大家对10分钟仿真快餐还是蛮感兴趣的。。。今天甚至花不了10分钟，只要7.5分钟，你就能学会模态分析，用到的软件是Hypermesh+Optistruct。

接下来这个视频接着用这个悬臂梁模型，做了一个快速的模态分析，帮助大家学会丝滑操作新界面的同时，即便是非仿真工程师，也可以对模态分析有一个直观的认识。
