全网首发，Multisim实现Σ-Δ型ADC原理仿真

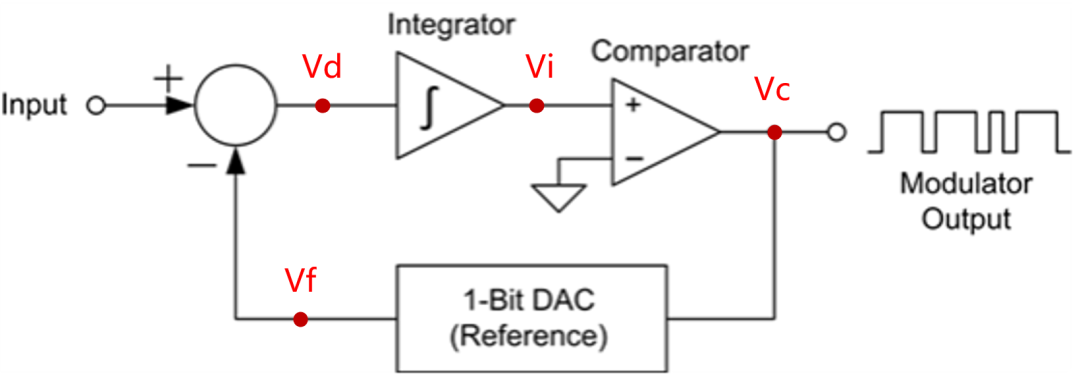

今天看海给大家简单分享下Multisim实现Σ-Δ型ADC的仿真结果，下图是Σ-Δ的基本框图，输入的信号input与反馈信号Vf做差后的到Vd，Vd被积分器积分得到Vi，Vi经过比较器后变成连续的高低电平（后面接触发器，1bit的量化器），高低电平被1bit DAC变为Vf，这个过程循环往复，形成闭环的过程，这是Σ-Δ型ADC的基本工作过程。

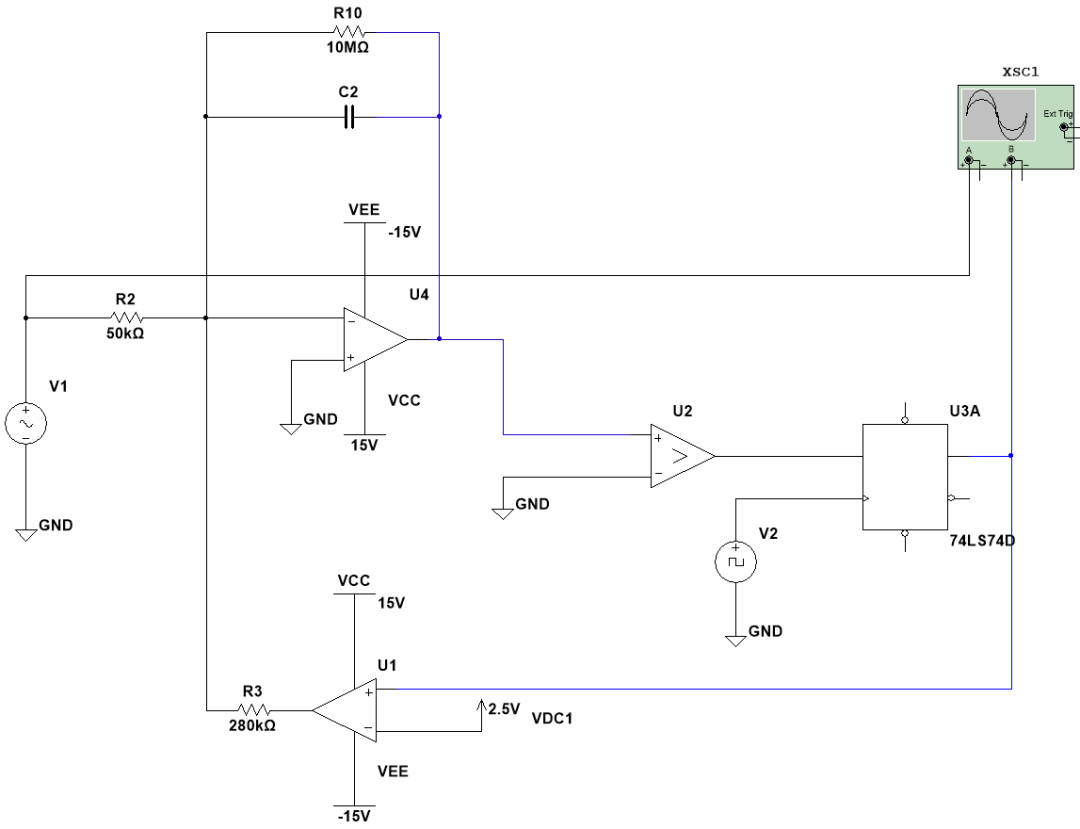

下图是Multisim实现的Σ-Δ型ADC仿真图，U4构成了积分器，U1是1bit DAC，U2是比较器，U3A是触发器（1bit量化）。

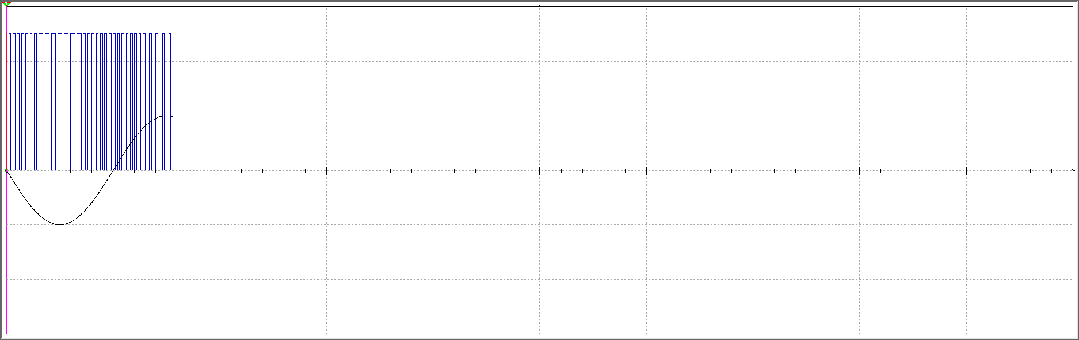

先看一下Σ-Δ型ADC的输入正弦电压和输出1bit量化码流的波形。下面动图蓝色曲线是输出1bit码流，黑色正弦曲线是输入的连续模拟电压信号。

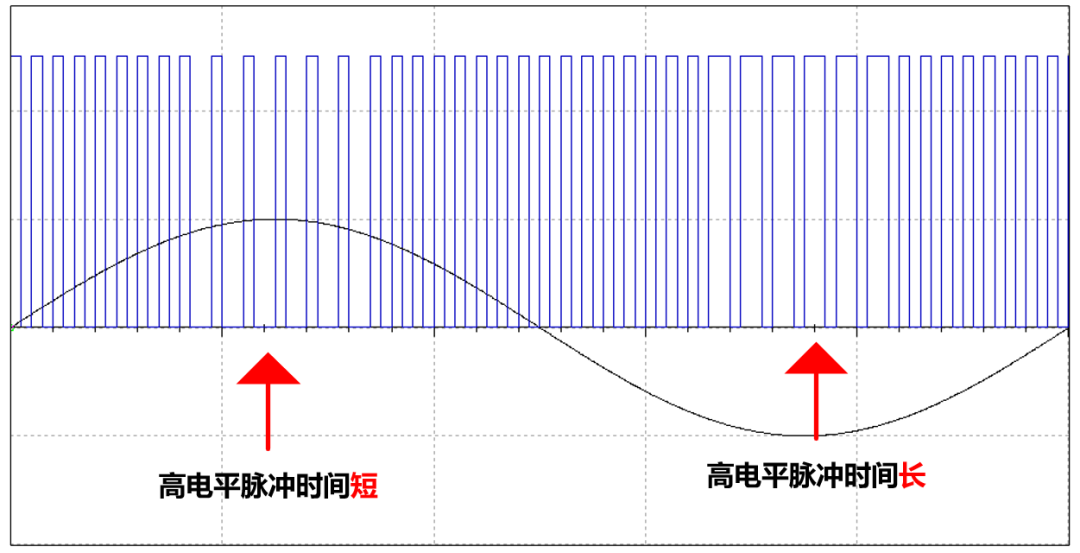

咱们截图看下一个周期内的波形细节，当正弦波形处于正半周时，1bit码流的高电平脉宽窄，当正弦波形处于负半周时，1bit码流的高电平脉宽窄宽，实现了对输入信号的调制，是不是和FM调制很像？

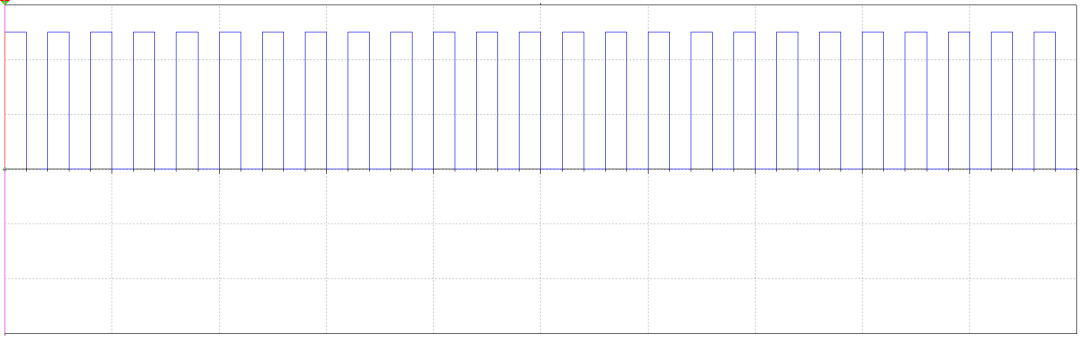

如果Σ-Δ型ADC输入为0时，那么触发器的输出将维持在“1”和“0”之间震荡，高电平码和低电平码相当，见下图。更多Σ-Δ型ADC内容推荐看下ADI文档《Σ-Δ型ADC拓扑结构基本原理》。
