08-《应变之间的关系》

15天前浏览10

     应变是用来描述材料变形的物理量,仿真工程师经常很难清晰的对各种应变进行区分,本文通过2种拉伸工况,讲述EE、LE、PE、PEEQ、PEMAG以及NE的区别和联系。材料力学中应变分为正应变(线应变),切应变(角应变)及体应变。正应变定义公式为:

式中L是变形前的长度,ΔL是其变形后的伸长量。


【1】应变分类:


EE-弹性应变
NE-名义应变
LE-对数应变(即真应变,对于单轴拉伸LE=ln(1+NE))
PE-塑性应变
PEEQ-等效塑性应变
PEMAG-塑性应变量
PEEQ与PEMAG的区别是:
     PEMAG描述的是变形过程中某一时刻的塑性应变,与加载历史无关,而PEEQ是整个变形过程中塑性应变的累积结果。
     如果一个圆杆受单向拉伸至屈服,再通过单向压缩使其恢复初始长度,则最终的PEMAG为0,而PEEQ是拉伸和压缩过程中塑性应变的绝对值之和。


【2】应变对比:

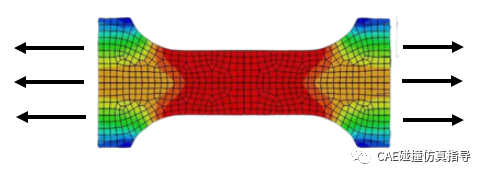

工况一:单调拉伸到屈服

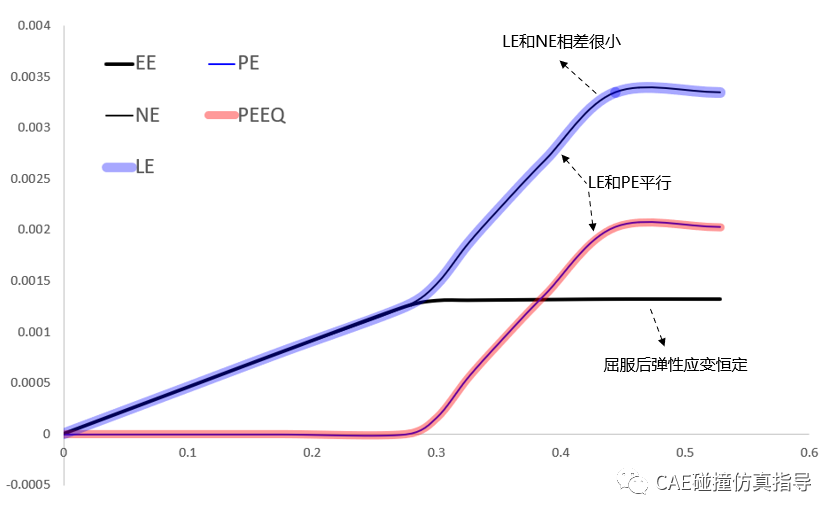

对比结果:

应变曲线

PEEQ=PE=PEMAG(因为是单调加载)
LE=PE+EE


工况二:单调拉伸到屈服,再压缩到屈服,再拉伸到屈服;

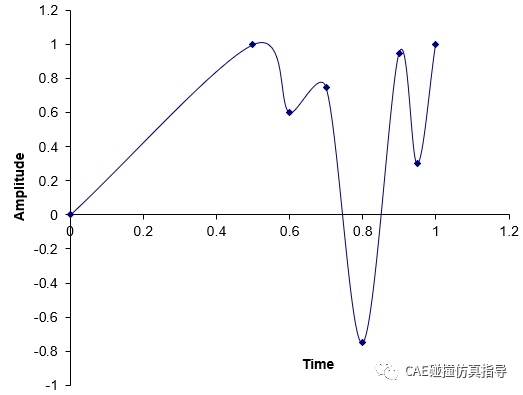

加载工况

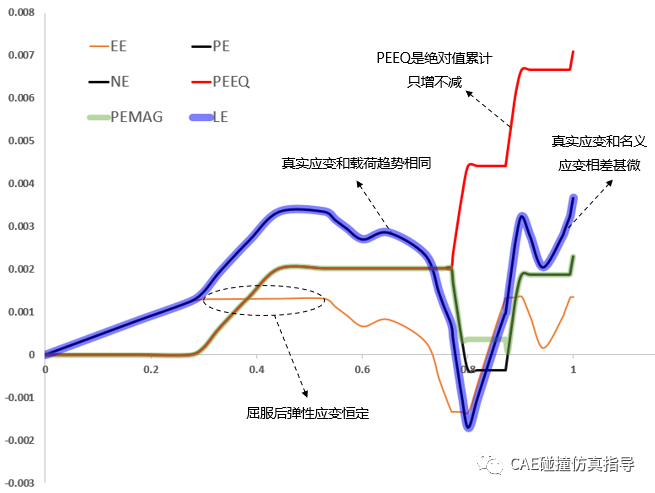

结果对比:



应变曲线

结论:

①LE=PE+EE。

②PEEQ与PEMAG不相等。

③PEEQ是绝对值累计,只增不减。

④PEMAG是某时刻对应的塑性应变量,可正可负。


以上素材来源于***vampries分享!





END




来源:CAE碰撞仿真指导
