10.阻尼介绍

5小时前浏览2

LS-DYNA是一款高级的有限元分析软件,主要用于模拟各种复杂的动力学行为。在LS-DYNA中阻尼的设置对于确保模拟的准确性和稳定性至关重要。


能量耗散可以发生在*damping以外的其他方式。例如沙漏力引起的能量、刚墙力引起的能量、接触摩擦力产生的能量、阻尼器产生的内部能量等。




1.体积粘性阻尼 (Bulk Viscosity Damping)


  • 作用:主要用于控制单元在高速变形(如冲击波传播)中的高频数值振荡,避免显式算法中可能出现的数值不稳定。

  • 类型:

① 线性体积粘性阻尼:与体积应变率成正比,通过参数 QB 控制。

② 二次体积粘性阻尼:与体积应变率的平方成正比,通过参数QC控制。

  • 设置方法

*CONTROL_BULK_VISCOSITY 关键字中调整QB 和QC 的默认值(通常无需修改,除非特殊需求)。

  • 注意事项过大的体积粘性阻尼会引入非物理能量耗散,影响结果精度。




2. 材料阻尼 (Material Damping)


  • 作用模拟材料本身的粘弹性行为或能量耗散特性。

  • 常见形式

① 粘性阻尼通过阻尼系数(如 DAMP)定义,与应变率相关。

② 瑞利阻尼 (Rayleigh Damping)与质量和刚度矩阵成比例。


  • 设置方法:在材料定义中直接指定阻尼参数。






3. 结构阻尼 (Structural Damping)


  • 作用通过全局或局部阻尼系数模拟结构的能量耗散。

  • 类型

【1】质量阻尼 :与质量矩阵成比例。

质量阻尼包括*damping_global*damping_part_mass,用于低频的结构阻尼模式,但它具有阻尼刚体模式的附加效果。因此,应将经受显著刚体运动的零件排除在质量阻尼之外,否则应在该零件经受刚体运动时关闭质量阻尼或使用*damping_relative。


通过使用*damping_relative,仅对特定刚体的运动/振动起阻尼作用。*damping_relative和常规质量阻尼一样,除了相对于RB(旋转)运动的运动被阻尼。在确定相对运动时考虑刚体的平移和旋转运动。

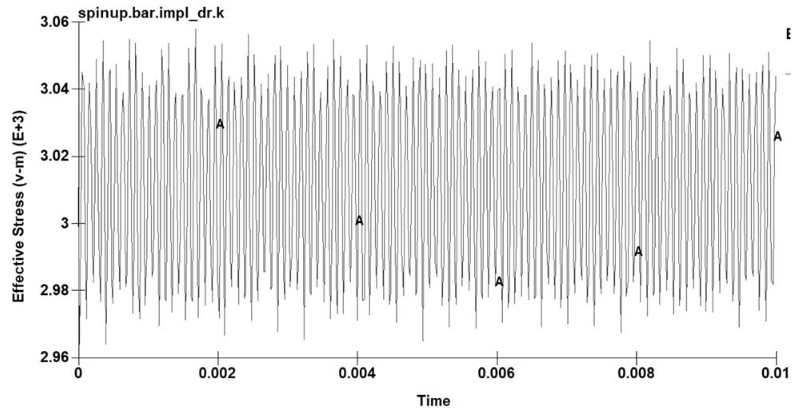

当没有阻尼*damping_relative 时,在一个可变形单元中绘制有效应力的时间历程曲线,会出现一个不随时间衰减的振荡,如下图。




单元有效应力的时间历程图(无阻尼)

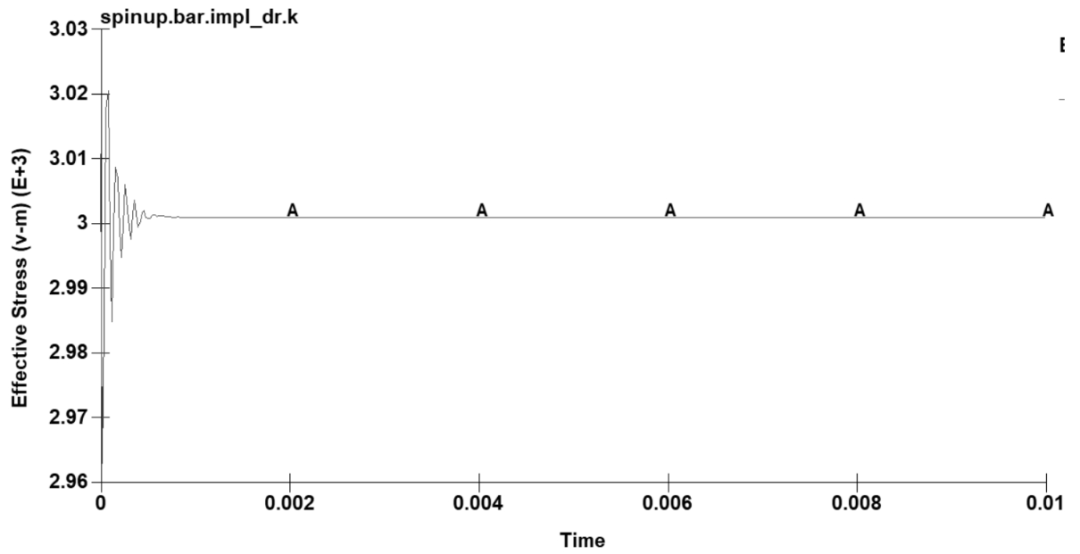

当加入阻尼*damping_relative 时,振荡会迅速消失,如下图。



单元有效应力的时间历程图(有阻尼)


【2】刚度阻尼:与刚度矩阵成比例,在显式分析中,刚度阻尼可以减小响应的高频振荡来提高模型的稳定性。


*damping_part_stiffness用于高频模式,COEF变量(作为正值输入)近似为部分临界阻尼。COEF的典型值为0.1,约为高频模式的临界阻尼的10%。


但是增加刚度阻尼会发生不稳定,则可以通过:

(1)减小TSSFAC。如果使用*damping_part_stiffness,则应相应减小*control_timestep中的TSSFAC,因为阻尼会影响临界时间步长。

(2)降低COEF到恢复稳定性。


【3】瑞利阻尼:同时包含质量和刚度阻尼项:

  • 设置方法

① 使用 *DAMPING 关键字定义全局瑞利阻尼参数:




 ② 通过过 *DAMPING_PART_MASS 和 *DAMPING_PART_STIFFNESS 对特定部件定义阻尼。




4. 局部阻尼 (Local Damping)



  • 作用通过人工阻尼力稳定特定区域的运动(例如接触界面。

  • 设置方法接触力会在反应中引入噪声,在这种情况下通过*contact卡2上的VDC参数添加黏性阻尼有助于降低噪声。VDC 输入为临界阻尼的百分比,一个典型的值在 10~20范围。









5. 临界阻尼比 (Critical Damping Ratio)



  • 作用:在模态分析或频域响应中,定义系统阻尼相对于临界阻尼的比例。

  • 公式


其中           ζ 为临界阻尼比,          ω 为固有频率。

  • 设置方法过 *DAMPING_FREQUENCY_RANGE 定义频率相关的阻尼比。





参数选择建议

Choose Suggestions
1、体积粘性阻尼:保持默认值(QB=1.5, QC=0.06)除非出现数值振荡。

2、瑞利阻尼:选择主导频率范围,计算  和

3、材料阻尼:参考实验数据或材料手册,临界阻尼比范围:1%-10%。







注意事项

precautions

1、阻尼设置需平衡能量耗散与计算精度,过度阻尼会导致非物理结果。

2、显式分析中,材料阻尼和结构阻尼通常对低频问题影响较小,但对高频噪声抑制有效。

3、对于瞬态冲击问题,优先使用体积粘性阻尼;对于振动问题,使用瑞利阻尼更合适。


通过合理设置这些阻尼模型,LS-DYNA能够有效地模拟各种动力学行为,提高模拟的准确性和稳定性。




END




来源:CAE碰撞仿真指导
ACTLS-DYNA振动UG材料控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-06-25
最近编辑:5小时前
CAE碰撞仿真指导
本科 | CAE高级仿真工... CAE 碰撞仿真指导
获赞 6粉丝 5文章 63课程 0
点赞
收藏
作者推荐

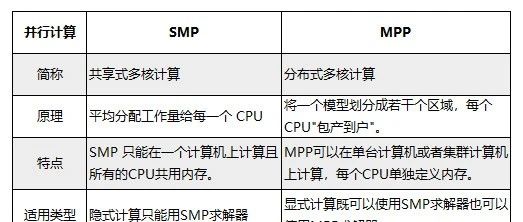

08.MPP 和 SMP 介绍
