06.Hypermesh工具栏介绍

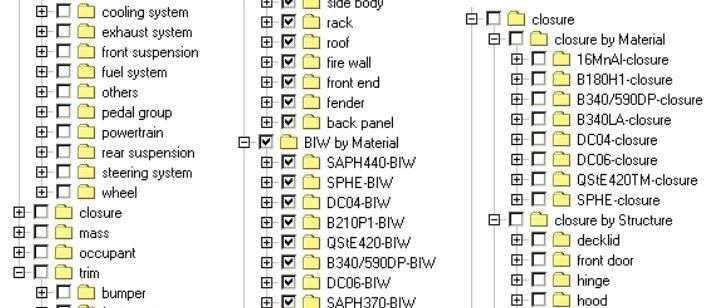

HyperMesh 是一款强大的有限元前处理软件，其工具栏功能主要围绕几何处理、网格划分、边界条件设置等核心任务展开。HyperMesh 的工具栏设计强调高效建模与网格划分，用户可通过主工具栏快速访问核心功能，结合模型浏览器和页面面板实现复杂模型的管理。熟悉快捷键和右键菜单能显著提升操作效率。

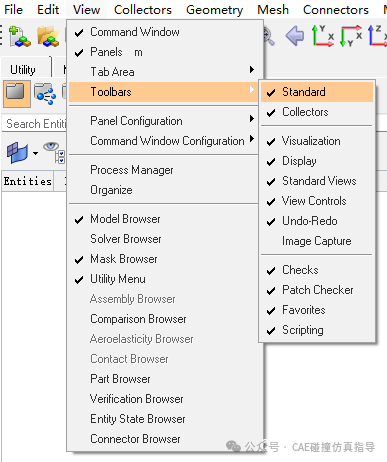

工具栏在顶部菜单 view -> toolbars 中调出，如下图所示。

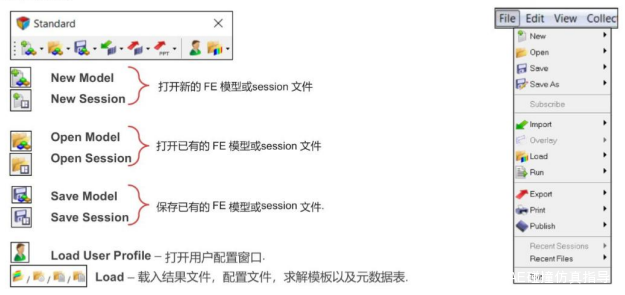

【1】Standard（常规）

包括新建,打开,保存,导入,导出等。

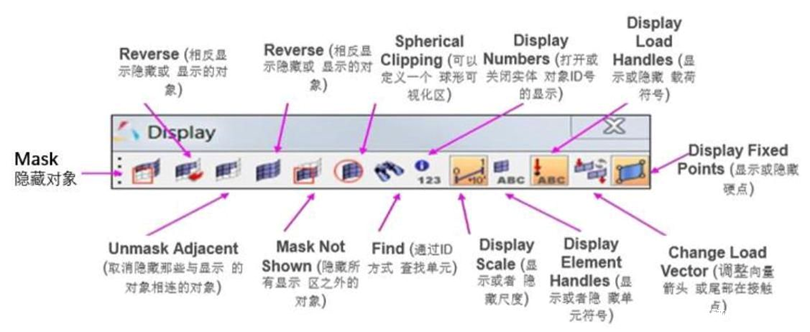

【2】Display（显示）

包括单元隐藏显示,单元编号载荷编号和节点的显示和隐藏。

【3】Check( 检查工具)

里面的测量功能, 和自由边自由面检查功能都比较常用, 使用停靠工具栏比在主菜单里找方便。

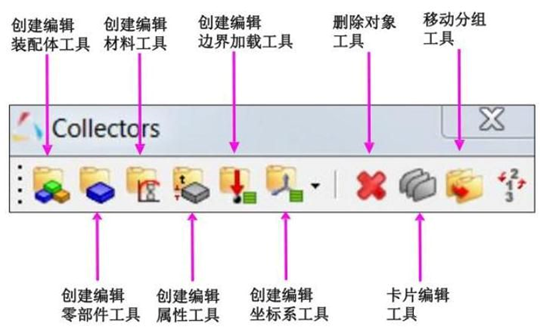

【4】Collectors(集合工具)

用于创建各种集合(容器),也可在模型浏览器中通过右键创建。后面还有 delete(F2) 和 Edit 功能,可用于修改单元参数。

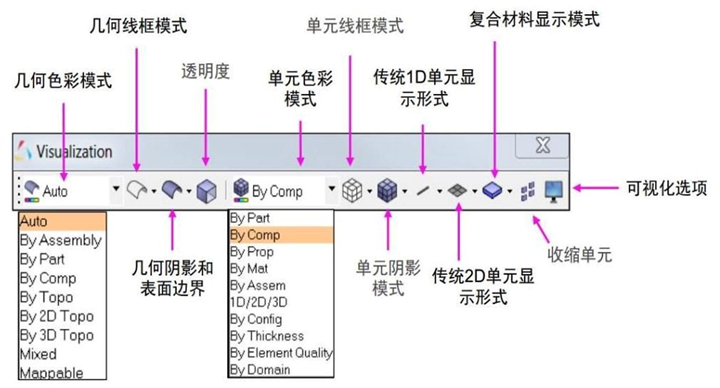

【5】Visualization(可视化选项)

可用于调整显示形式,线框、面、实体、边颜色、壳单元厚度等。点击后面显示器图标可打开显示浏览器,设置一些显示选项,包括几何边线颜色,各种图标的大小和颜色。

【6】View Controls(视图操作)

缩放、旋转和平移, 可用快捷键代替. 第一个,鼠标左键点击放大,右键缩小,与按 CTRL 加滚动滚轮相同。第二个激活后圈出区域,将该区域放大到全屏,与按 CTRL 加按住滚轮框选效果相同。第三个旋转,和按住 CTRL 加鼠标左键相同。第四个移动,左键点击激活后可拖动视图,与按住 CTRL 加鼠标右键相同,右键点击激活后,可左键点击视图,将点击位置居中,很少使用。

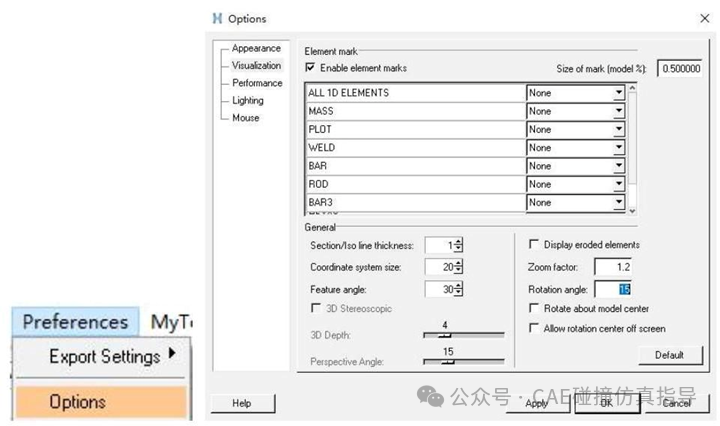

后面几个是按箭头方向旋转指定角度。角度可在菜单栏 preferences -> options -> visualization 中右下角的旋转角度处设置。

END
