计算模型与设置

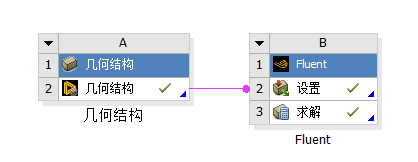

本案例具体设置如下图:
workbench 模块选择图
2.1 导入几何

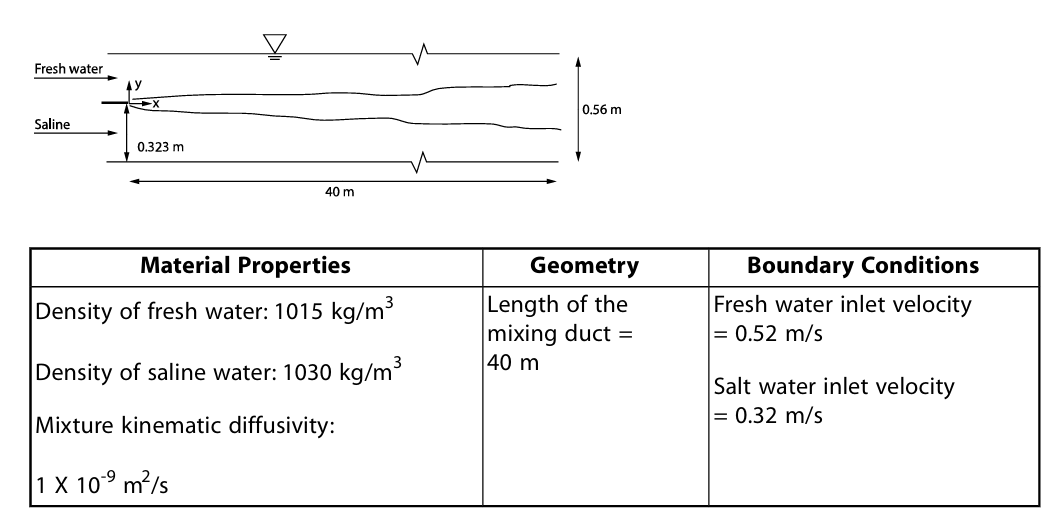

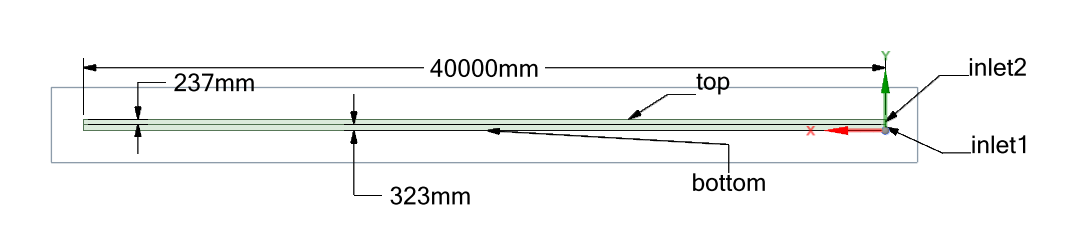

本案例的模型十分简单,采用二维模型进行相关计算,具体的模型参数如下图所示 :
几何尺寸参数与边界条件示意图
2.2 网格设置

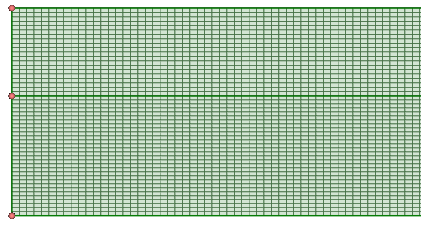

采用SCDM 进行网格划分,采用四边形网格划分,具体的网格划分如下图所示:
网格划分示意图
3.1 General设置与网格导入

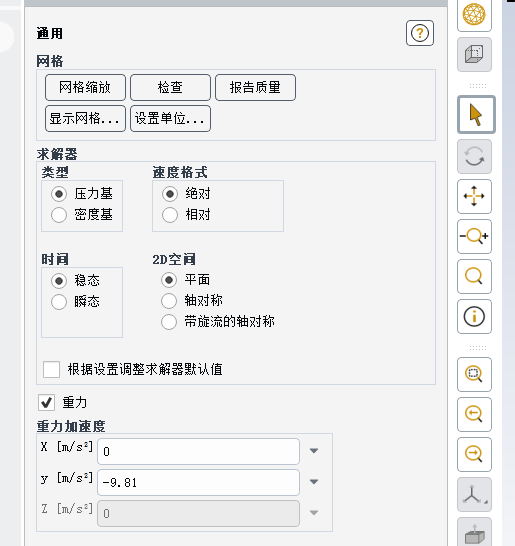

首先导入网格,然后勾选为稳态计算,选择压力基求解器。开启重力选项,重力加速度采用-9.81。
通用设置示意图
3.2 材料设置

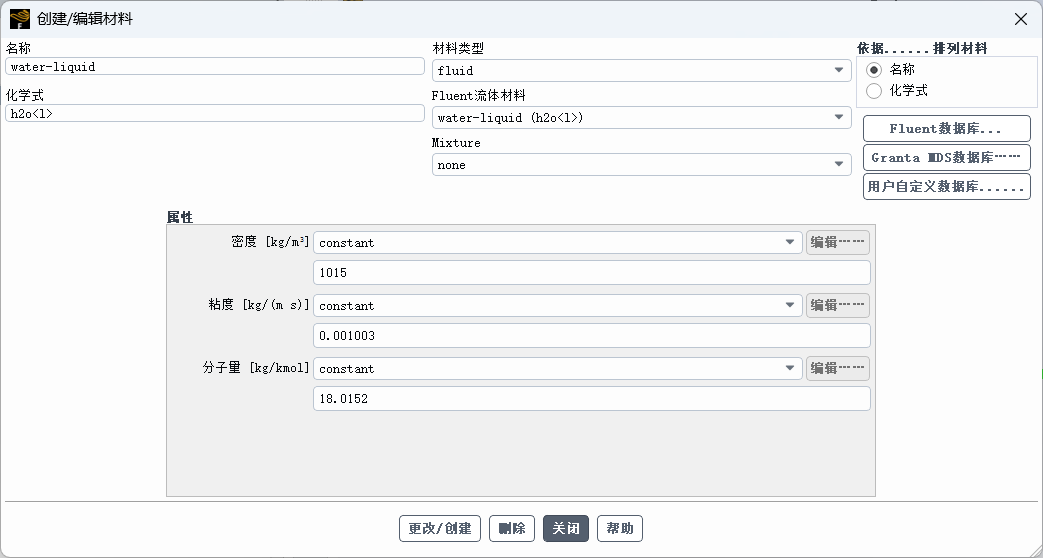

依据相关文献数据,对材料进行设置,两种混合流体分别为淡水和海水,相关设置如下如所示:
海水材料设置 | 淡水材料设置 |
混合物质处设置如下,只选择淡水与海水两种物质:
3.3 模型设置

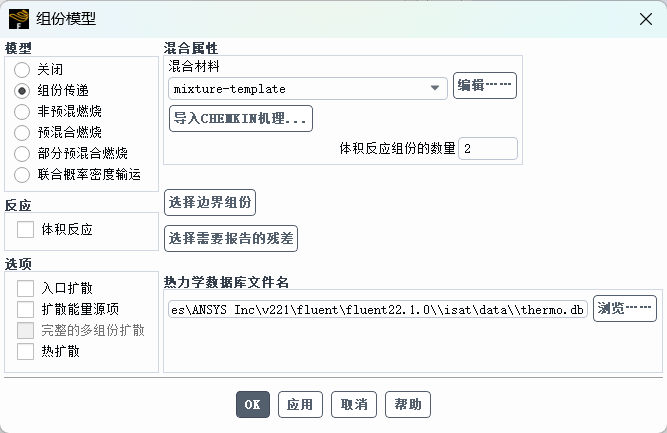

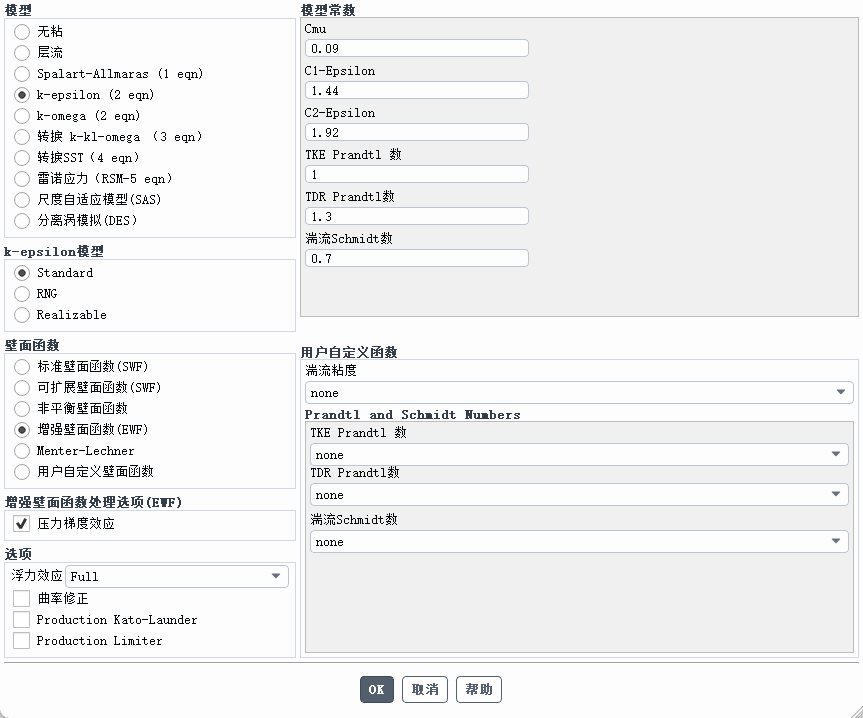

模型选择湍流模型ke,并打开组分传递,相关设置如下如所示:
湍流模型设置 | 组分模型设置 |
3.4 边界条件设置

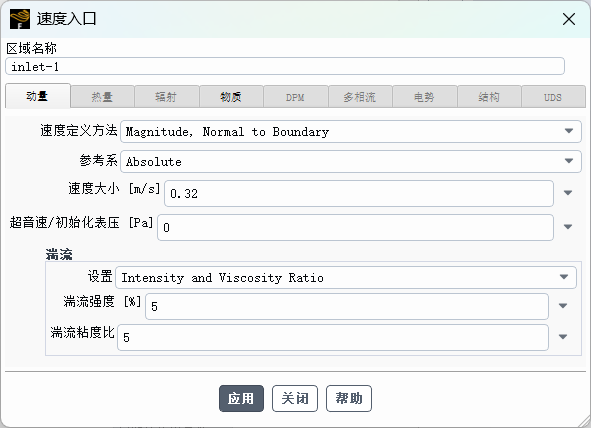

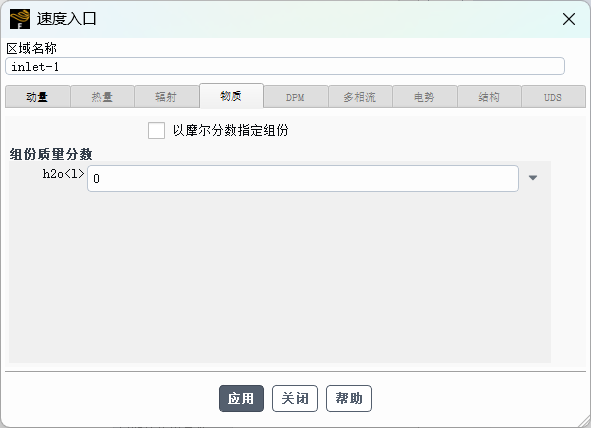

对速度入口条件进行设置,其中海水入口的流入速度为0.32m/s,全部为海水,具体设置如下图所示:
海水入口速度设置 | 海水入口物质设置 |
淡水入口的流入速度为0.52m/s,淡水组分质量分数设置为1,具体设置如下图所示:
淡水入口速度设置 | 淡水入口物质设置 |

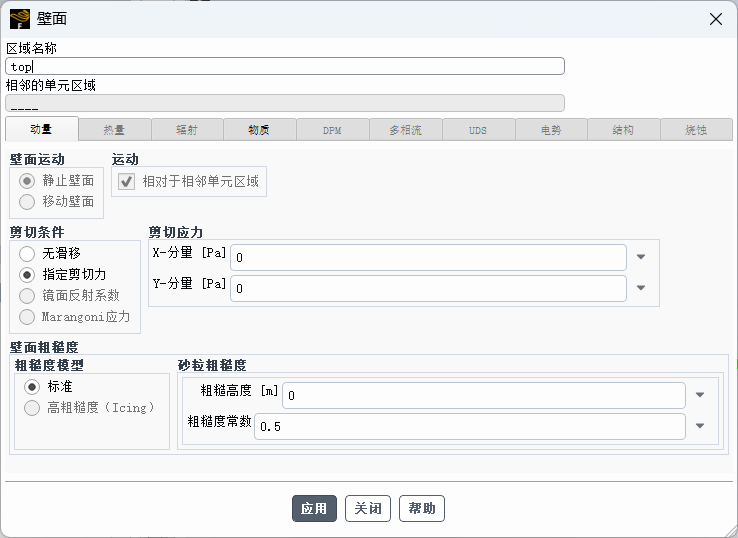

top壁面设置为滑移壁面,具体设置如下图所示:
top边边界条件设置
3.5 初始化设置

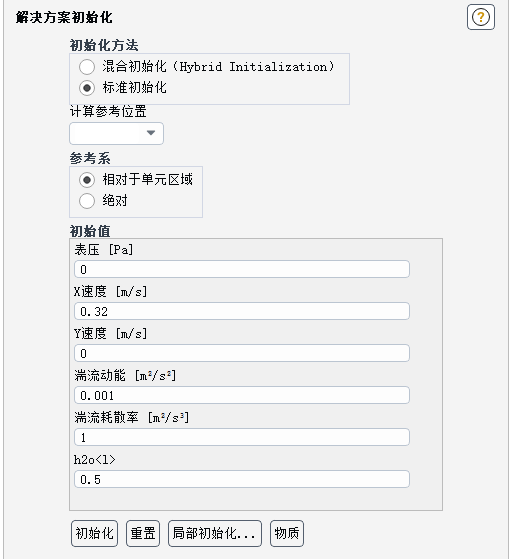

然后进行标准初始化设置,具体设置如下图:
标准初始化设置示意图
3.6 计算设置

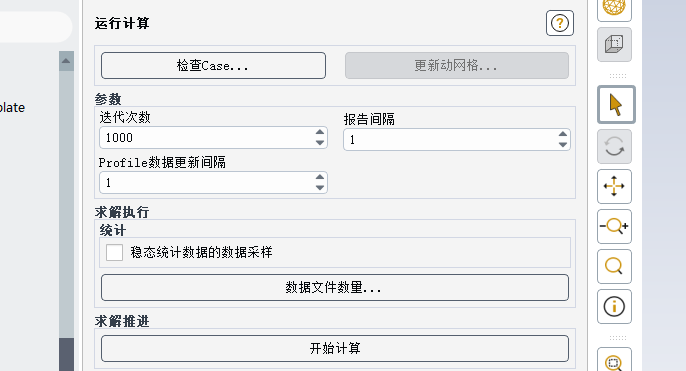

此处进行的计算设置如下:
运行设置示意图
4.1 后处理结果

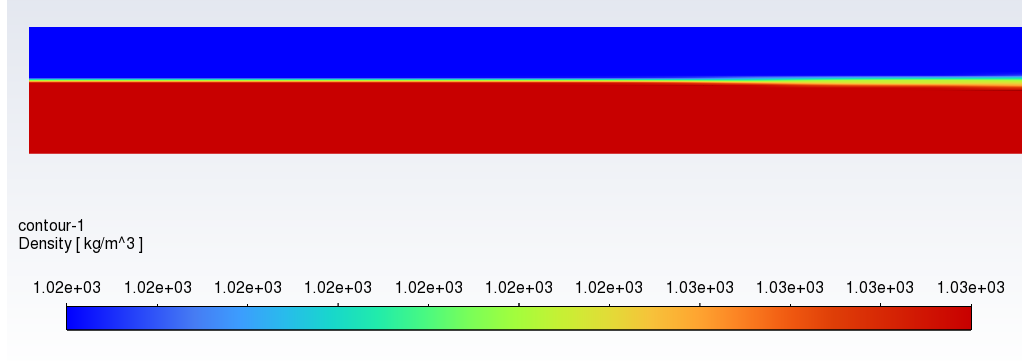

对混合流体的湍流计算仿真结果进行可视化处理,其物质分布结果如下图所示:
密度可视化云图

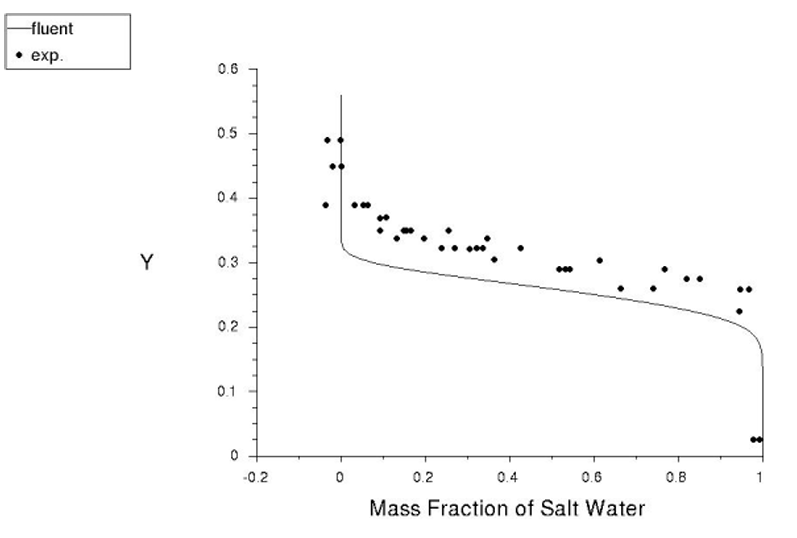

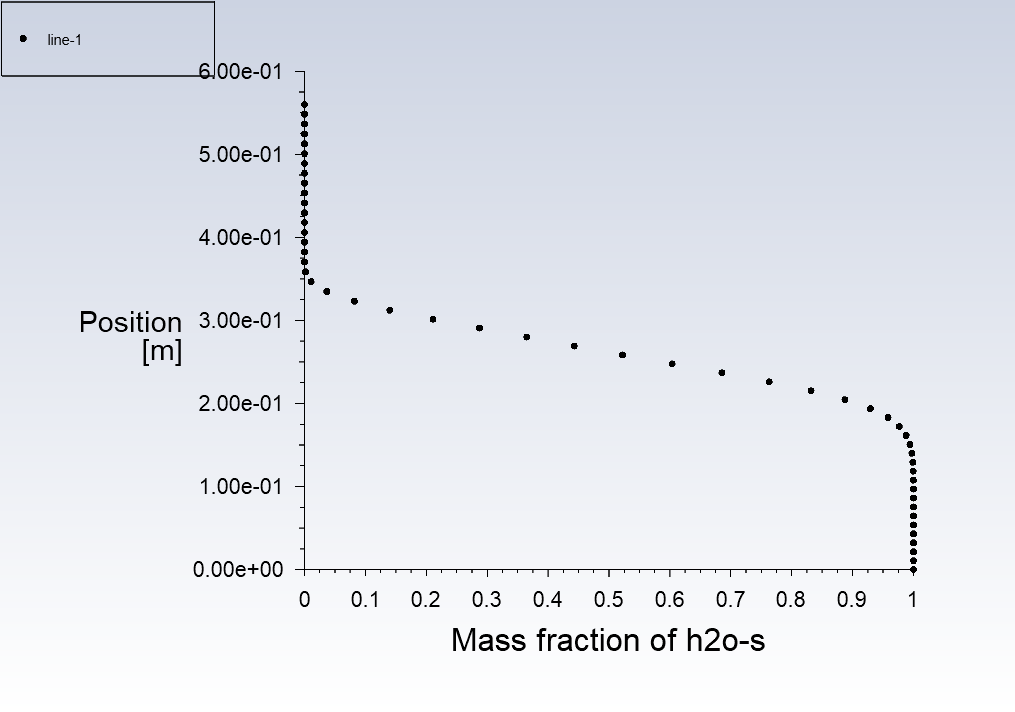

对 x = 10m 时混合层中盐水的质量分数进行监测,可以发现与Fluent官方案例的结果一致,具体结果如下图:
仿真计算结果 | 文献结果 |
