汽车轻量化设计技术路线与典型案例分析
一、结构优化技术路线

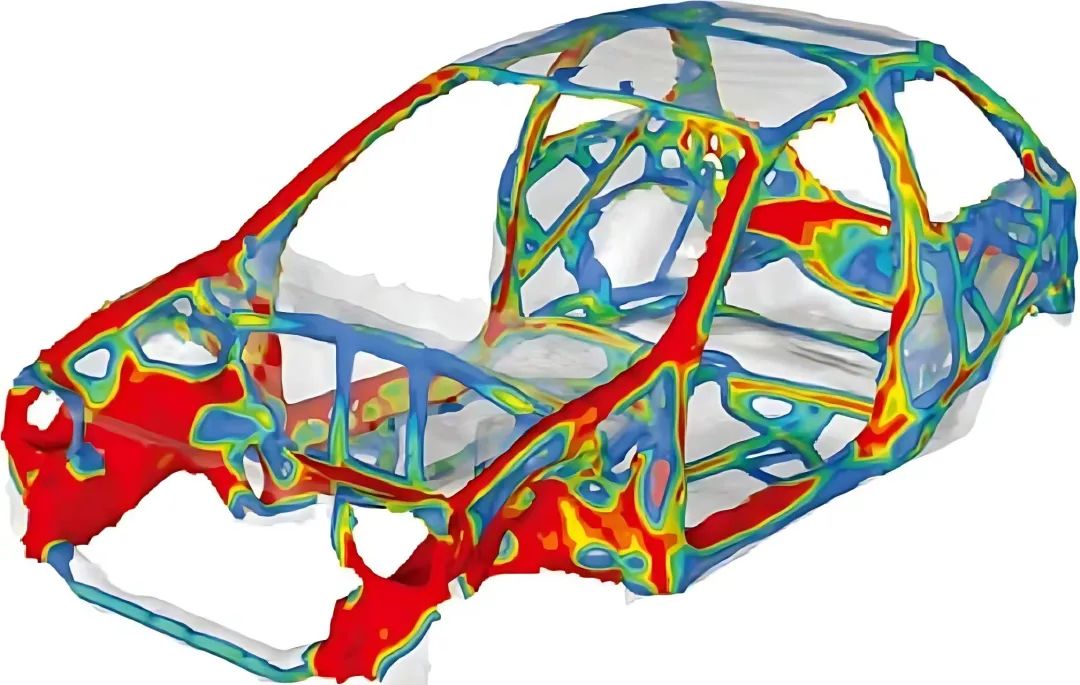

1. 拓扑优化技术
技术原理：拓扑优化通过在设计空间内优化材料分布，寻找最佳传力路径。基于有限元分析和优化算法，在满足性能要求的前提下实现减重。
典型软件工具：
Altair OptiStruct
应用案例：
某车型电池包设计：采用多工况拓扑优化方法，在保证碰撞安全性的前提下，电池包壳体减重15%，同时刚度提升20%。
某车型前副车架：通过考虑动态载荷工况的拓扑优化，副车架降重12%，模态性能满足NVH要求。
某车型后纵梁：运用非线性拓扑优化技术，在25%偏置碰工况下实现减重18%。

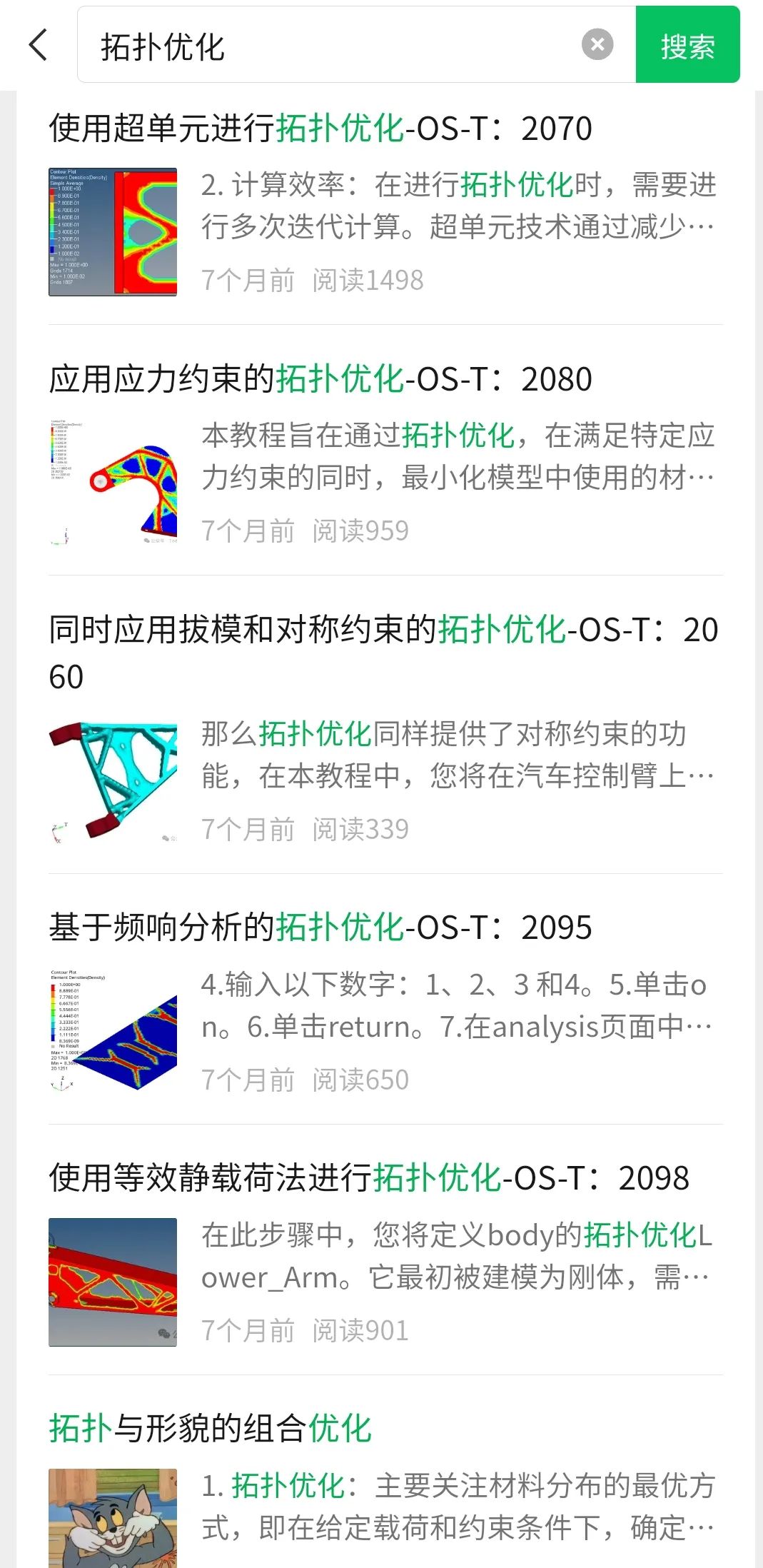

公众 号内搜索拓扑优化，查看相关文章

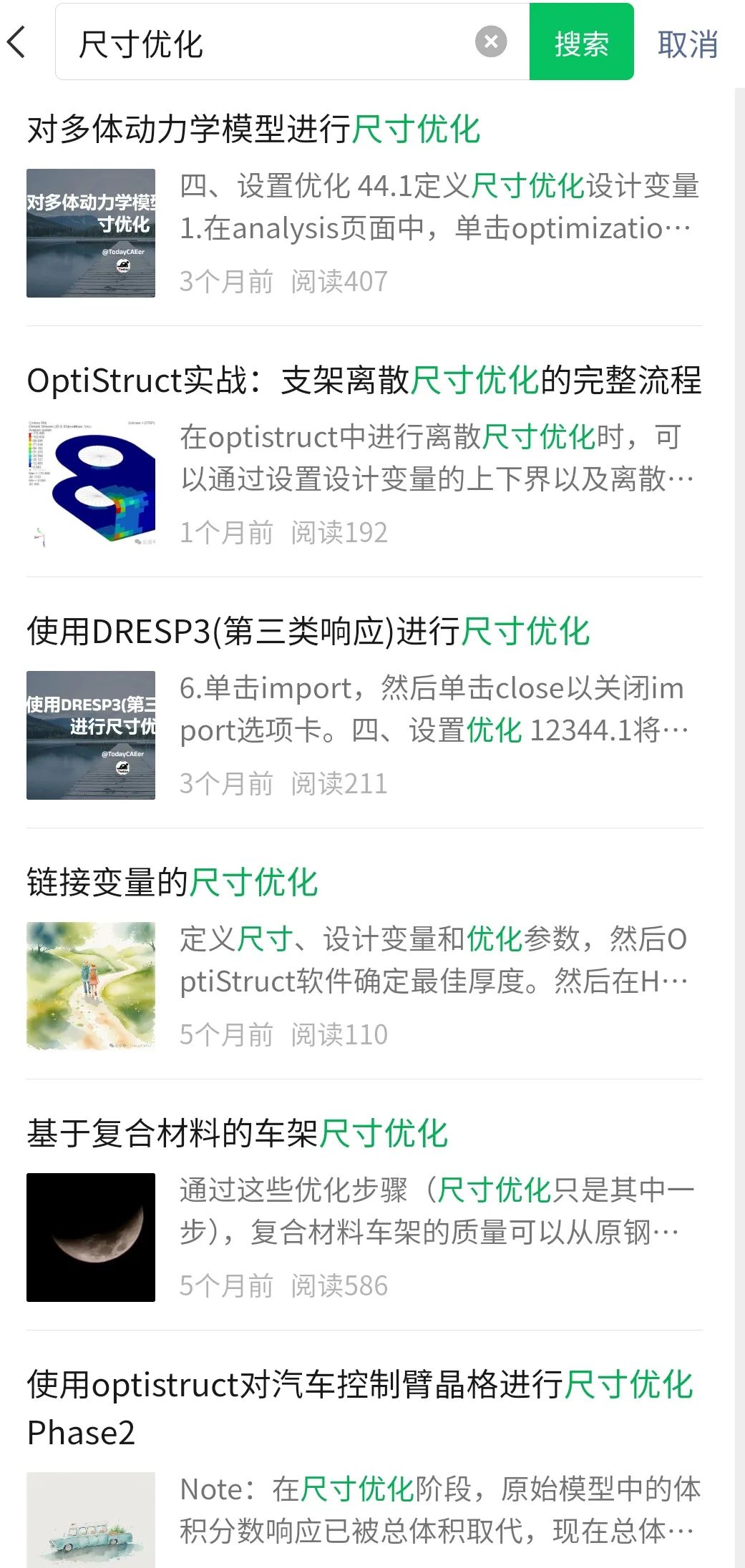

2. 尺寸优化技术

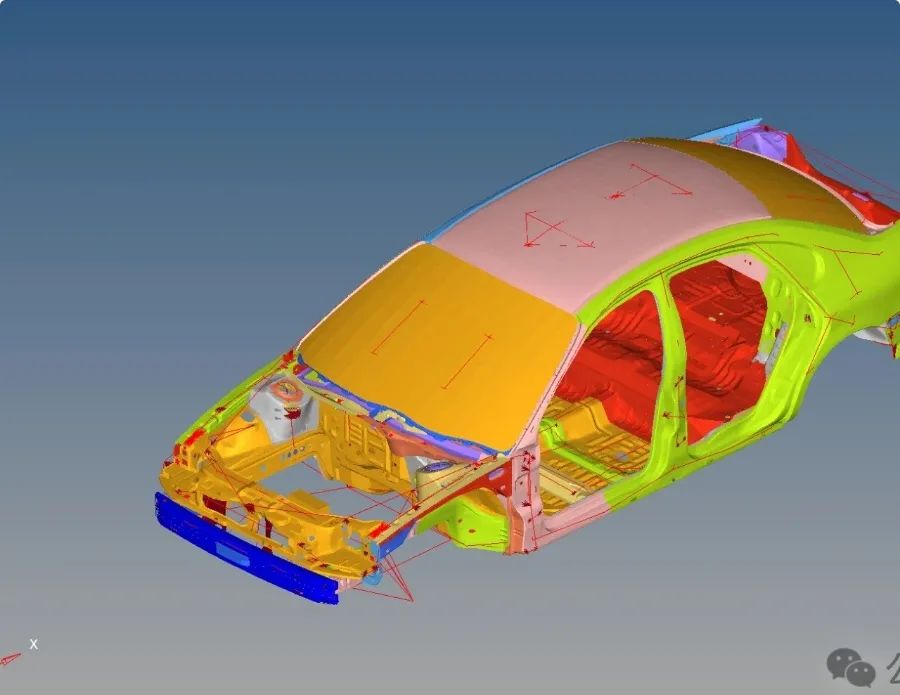

技术原理：在既定结构拓扑下，优化各部件厚度尺寸，实现材料的最优分布。
典型软件工具：
Altair OptiStruct
应用案例：
某车型车身骨架：通过尺寸优化，在保持碰撞性能前提下，白车身减重23kg。
某车型前防撞梁：采用变厚度设计，中部2.5mm向两端渐变至1.8mm，减重14%。
某车型电池包底板：优化厚度分布，实现局部强化与整体减重的平衡。
二、材料轻量化技术路线

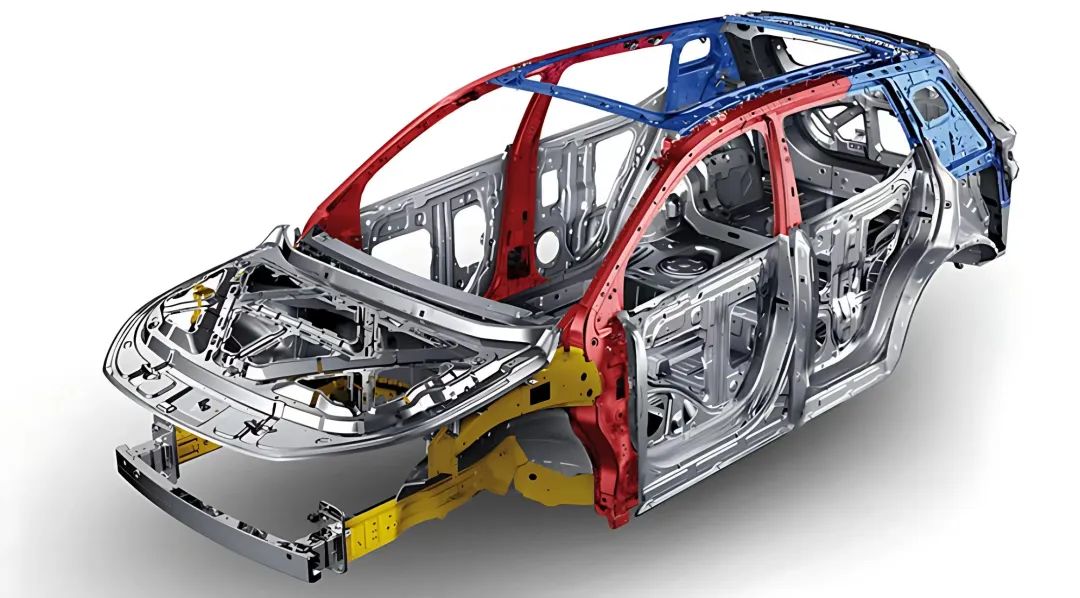

1. 高强度钢应用
590MPa以上称为高强度钢
热成型钢强度可达1500-2000MPa
可实现减重20-30%
应用案例：
某车型车身：热成型钢占比28%，其中B柱采用2000MPa级钢材，厚度仅1.5mm。

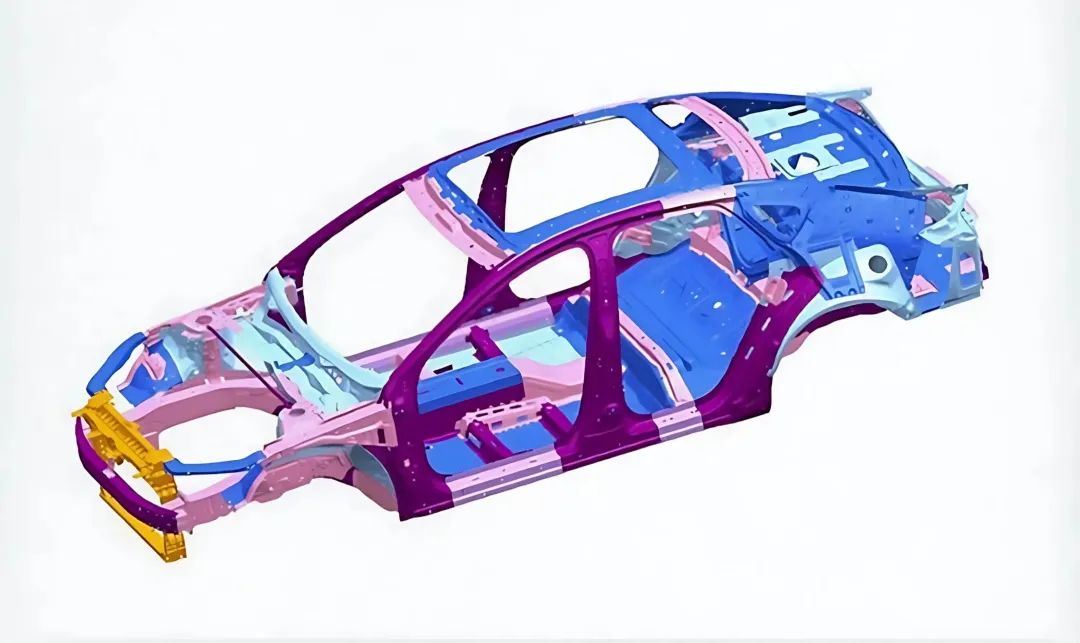

某车型车身：超高强度钢应用比例达79%，白车身重量降低45kg。
某车型车身：非承载式车身中590MPa以上高强钢占比达75%。
2. 铝合金规模化应用
技术方案：
5xxx系（良好成形性）
6xxx系（兼顾强度与成形）
7xxx系（高强度）
应用案例：
某车型全铝车身：采用航空级7系铝合金，白车身重量仅307kg。
某车型车身：铝合金占比58%，其中B柱采用高强度铝合金挤压型材。
某车型全铝车身：全铝车身架构，比传统钢制车身轻40%。
三、先进制造工艺路线
1. 一体化压铸技术
大型压铸机（6000T以上）
免热处理铝合金材料
减少连接工序
应用案例：

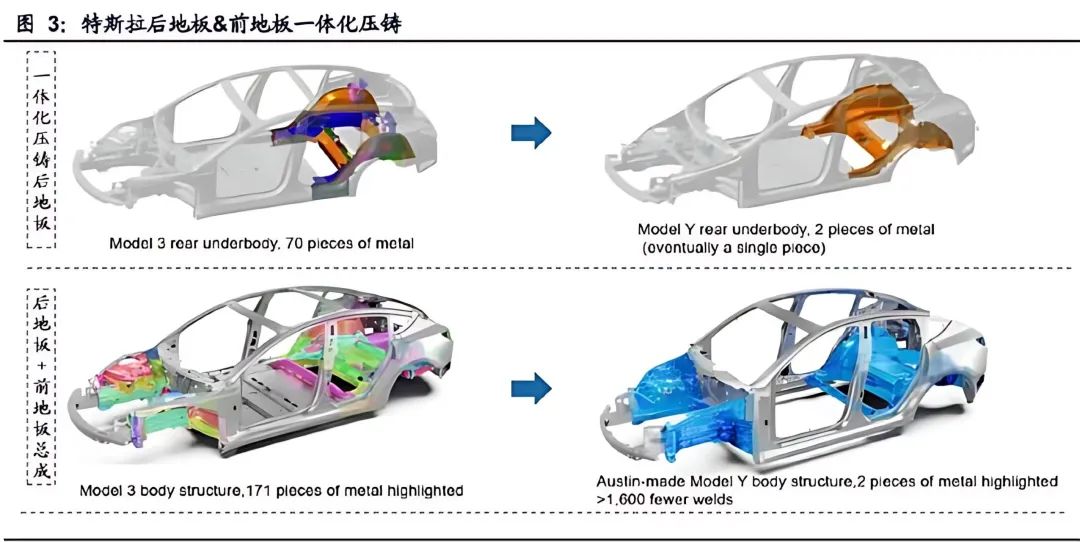

某车型后底板：采用一体压铸，减少70个零件，减重10%。
某车型前舱总成：一体化压铸件替代37个零件，降重20%。
某车型电池包上盖：1.4m×2m大型压铸件，减重15%。
2. 热成型技术
工艺创新：
三维变截面热成型
柔性热成型
拼焊板热成型
应用案例：
某车型B柱：采用变截面热成型技术，厚度1.4-2.2mm连续变化。
某车型中央通道：激光拼焊板热成型件，减重18%。
某车型门槛梁：柔性热成型工艺实现分区强度控制。
四、典型车型轻量化方案分析

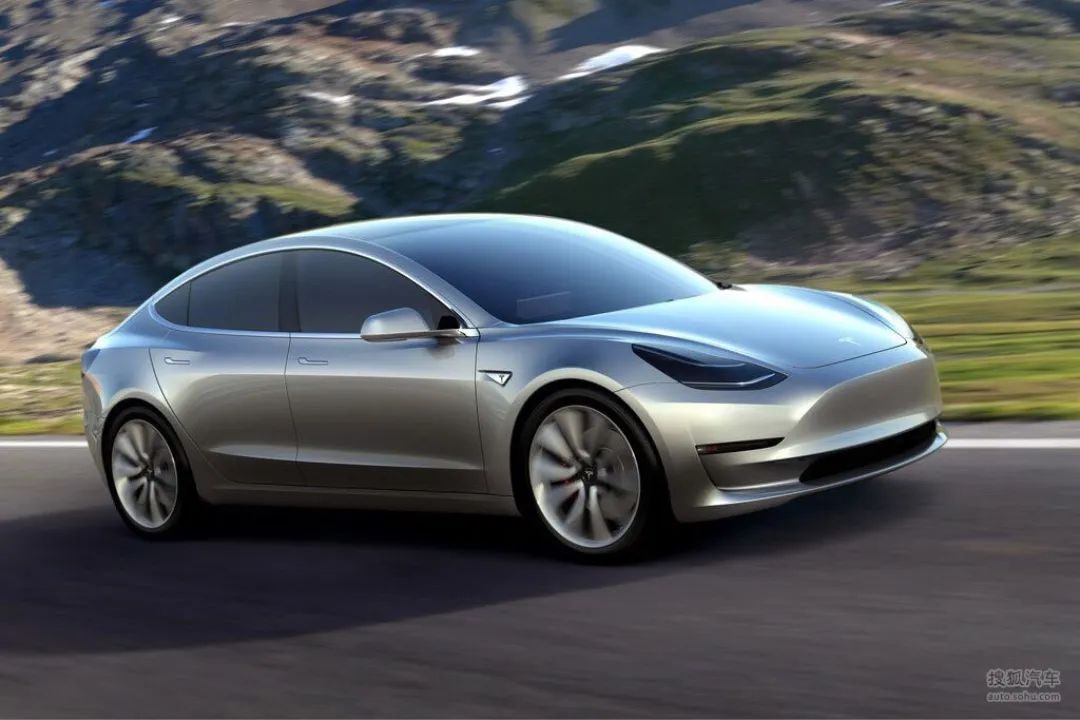

1. 特斯拉Model 3轻量化体系

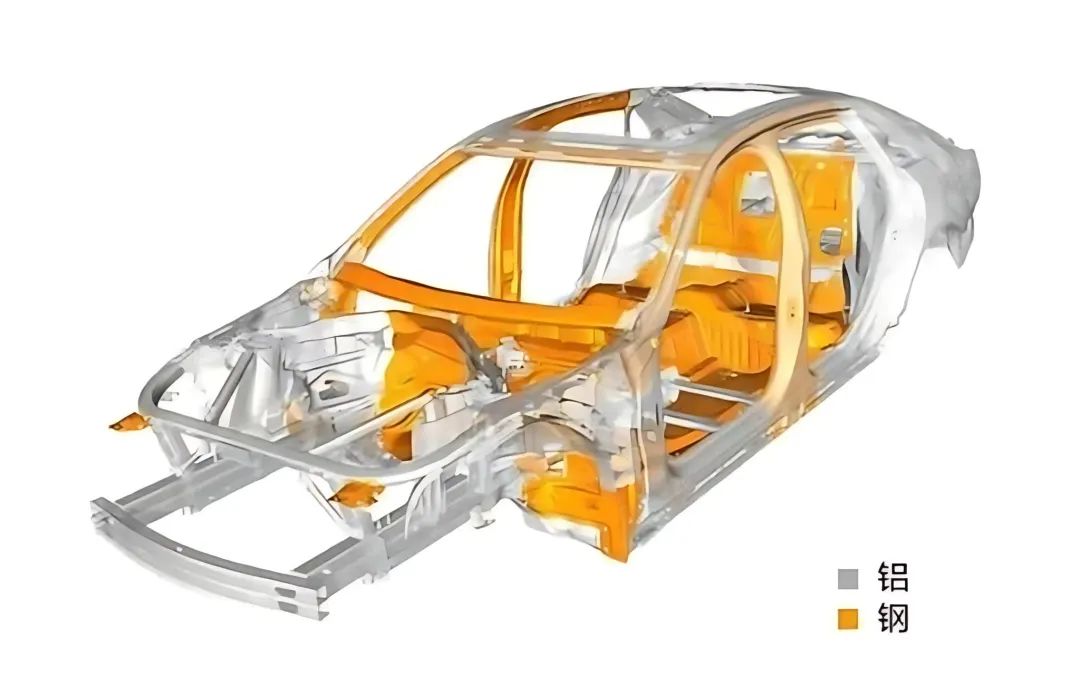

钢铝混合车身
一体压铸后底板
线束优化设计
实施效果：
白车身重量降低25%
零部件数量减少20%
线束长度优化至 1.5km

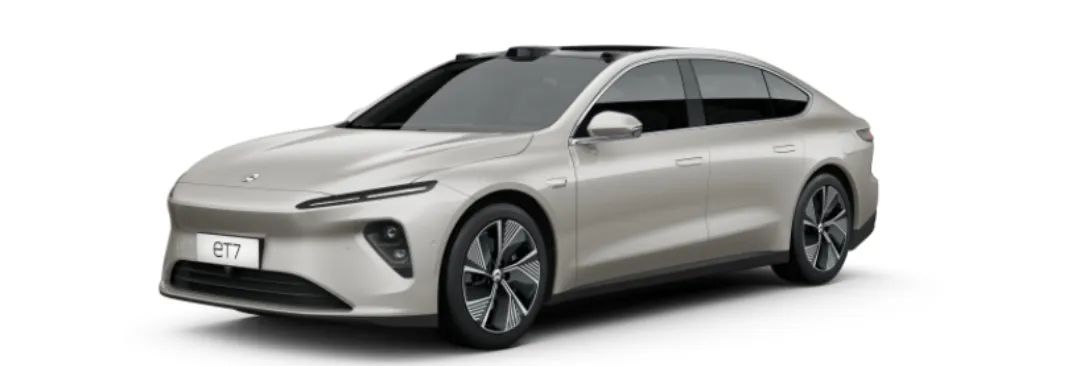

2. 蔚来ET7轻量化方案
技术特点：
全铝车身架构
碳纤维电池包盖板
高压铸铝减震塔

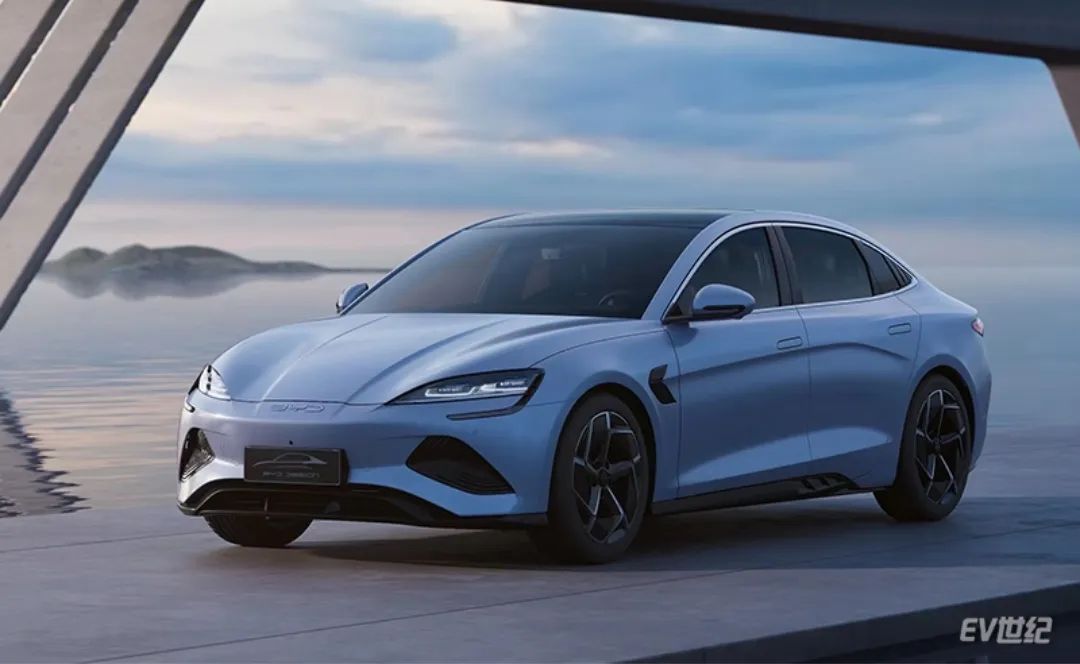

3. 比亚迪海豹轻量化设计
CTB电池车身一体化
多材料混合应用
拓扑优化结构设计
五、轻量化技术发展趋势
多材料混合设计：钢-铝-复合材料协同应用
数字孪生技术：虚拟验证与实物验证结合
新型连接工艺：异种材料可靠连接方案
可回收设计：全生命周期轻量化评估
AI辅助设计：基于机器学习的优化算法
当前汽车轻量化已进入系统化、集成化发展阶段。各大车企纷纷建立专业团队，通过材料-结构-工艺协同创新，实现整车性能与重量的最佳平衡。未来随着新材料的突破和制造工艺的进步，汽车轻量化还将持续深化发展。
六、汽车轻量化设计大赛
更多的轻量化案例可查看每年的《汽车轻量化设计大赛》。第十七届汽车轻量化大会相关信息，其中乘用车的获奖信息如下：
乘用车轻量化车身共产生创新车型奖3名、优秀车型奖2名、卓越车型奖1名、优秀演讲团队奖2名、最佳演讲团队奖1名。其中创新车型奖获奖车型为长城汽车的魏牌全新蓝山，零跑汽车的零跑C16，睿蓝汽车的睿蓝7；优秀车型奖获奖车型为岚图汽车的岚图追光，极氪汽车的极氪001FR；卓越车型奖获奖车型为比亚迪汽车的仰望U9；优秀演讲团队奖获得团队为极氪汽车团队：李天奇、崔健、邢小锋，岚图汽车团队：龙少熊、吴忠云、李昂；最佳演讲团队奖获得团队为比亚迪汽车团队：闫军飞、宋健、李阳。
