MeshFree|赋能之路-桥梁拓扑优化实操秘籍

5小时前浏览5

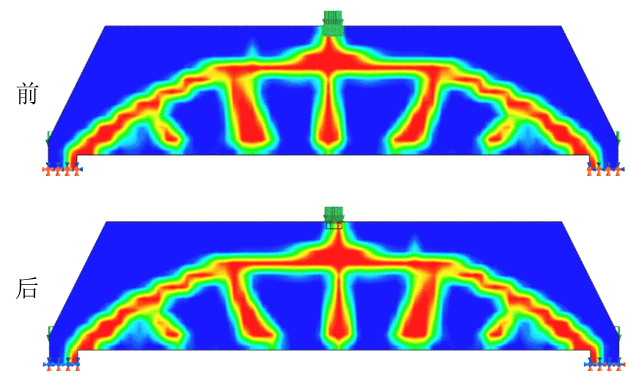

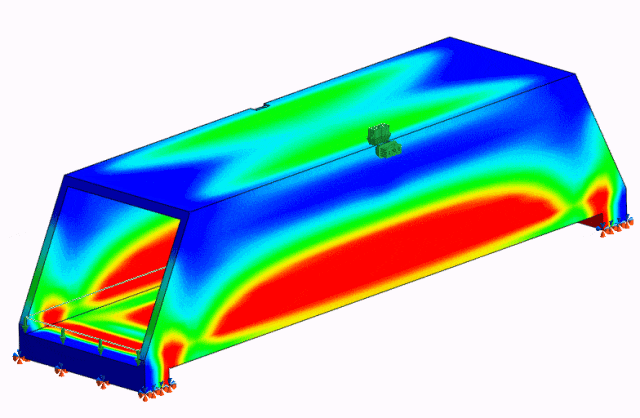

结构拓扑优化法是一种新兴的结构找型方法，通过结构分析技术与非线性优化算法,可以得出给定边界条件限制下,结构材料在设计空间内性能最优的分布方案。本文阐述了结构拓扑优化法的基本原理，并将其运用在实际桥梁的设计中，得出了受力合理且造型美观的桥梁结构方案。

桥梁结构拓扑优化具有多方面的重要意义，主要体现在以下几点：

提高结构性能与效率

优化受力性能：通过合理调整结构的形式和材料分布，使桥梁各部分在承受荷载时能够更均匀地分担内力，减少应力集中现象，从而提高桥梁的整体承载能力和稳定性，降低结构在使用过程中的变形和损伤风险，延长桥梁的使用寿命。

减轻结构自重：在满足结构强度和刚度要求的前提下，去除不必要的材料部分，使桥梁结构更加轻量化。减轻自重不仅可以降低材料成本，还能减少基础的荷载和地基的沉降，对于一些特殊桥梁，如大型悬索桥或斜拉桥，减轻自重还能有效降低结构的内力，进一步提高结构的经济性和安全性。

降低工程成本

节省材料：精确地确定材料的合理布局，避免了材料的浪费，在保证桥梁结构性能的前提下，最大限度地减少材料用量，降低材料采购和加工成本，对于大型桥梁工程来说，这种节约是非常可观的，尤其在钢材价格较高时，其经济效益更为显著。

优化施工方案：拓扑优化后的桥梁结构形式往往更加简洁、合理，便于施工操作，减少了施工过程中的复杂工艺和工序，降低了施工难度和施工风险，从而节省了施工时间和人工成本，提高了施工效率。

促进设计创新与结构多样化

激发设计灵感：为桥梁设计提供了更多的可能性和自由度，帮助设计师突破传统设计思维的局限，探索出更加创新、独特的桥梁结构形式，设计出更具艺术性和实用性的桥梁，满足人们对桥梁美观和功能的多样化需求，尤其在城市景观桥梁和特殊桥梁的设计中，拓扑优化能够产生许多令人眼前一亮的设计方案。

拓展结构类型：有助于开发新型的桥梁结构体系，推动桥梁工程领域的发展和进步。例如，通过拓扑优化可以研究出一些具有特殊性能的新型组合结构或混合结构，这些结构可以更好地适应不同的工程条件和使用要求，为桥梁建设提供更多的选择。

应对复杂工程条件与环境

适应复杂地形和环境：在一些地形复杂、地质条件较差或环境恶劣的地区建设桥梁时，拓扑优化可以根据具体的工程条件，设计出与周边环境相适应的桥梁结构形式，充分利用地形地貌特点，减少对自然环境的破坏和干扰，同时保证桥梁的安全性和稳定性，如山区的高墩大跨度桥梁或跨海大桥等。

增强抗灾能力：通过优化结构的抗风、抗震、抗疲劳等性能，提高桥梁在各种自然灾害和极端环境下的生存能力和可靠性，降低桥梁在灾害中的损失，保障交通运输的安全和畅通，对于重要的交通枢纽桥梁和生命线工程桥梁等，其抗灾能力的提升具有至关重要的意义。

推动可持续发展

减少资源消耗：从宏观层面看，桥梁结构拓扑优化通过合理利用材料资源，避免了不必要的材料开采和加工，符合可持续发展的理念，有助于保护自然资源和生态环境，减少对地球资源的依赖，为实现绿色低碳的交通基础设施建设做出贡献。

提高工程可持续性：优化后的桥梁结构具有更长的使用寿命和更低的维护成本，在全生命周期内能够更好地满足社会经济发展的需求，减少因桥梁损坏或重建而带来的资源浪费和环境影响，促进交通运输行业的可持续发展。

桥梁设计者应将拓扑优化的结果与工程经验相结合，兼顾桥梁造型的基本准则，并积极发挥自身的创造性，以最终形成适用、安全、经济、美观的桥梁设计方案

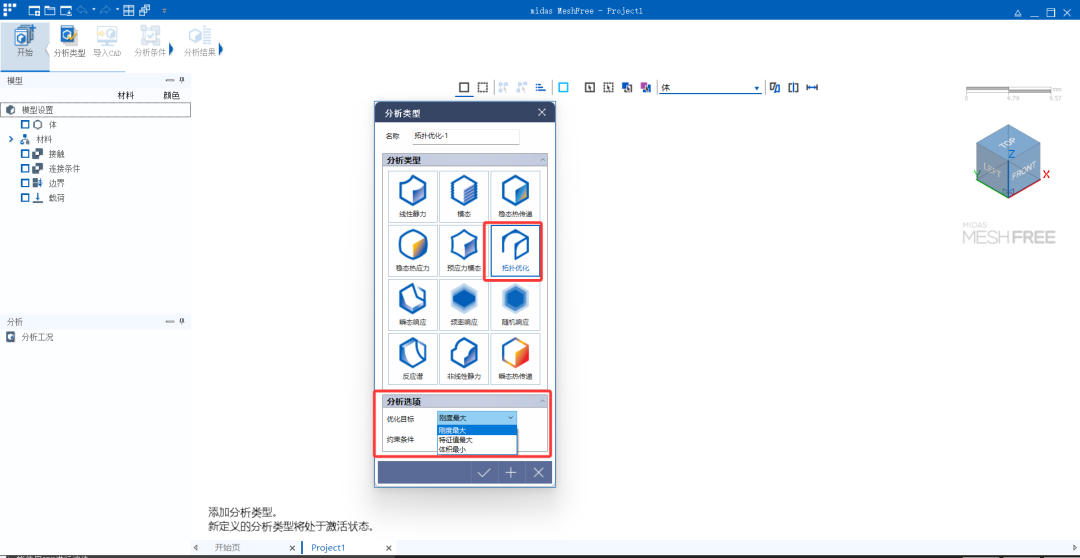

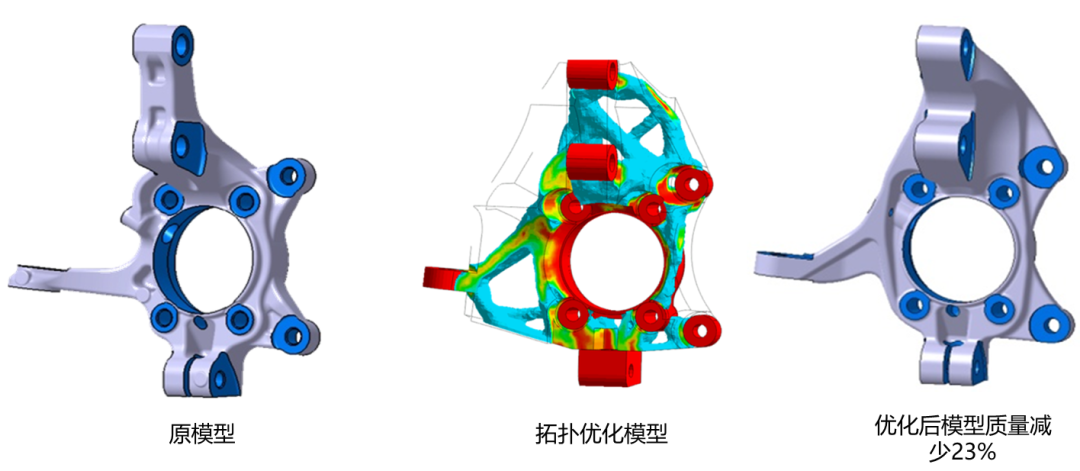

midas MeshFree拓扑优化支持

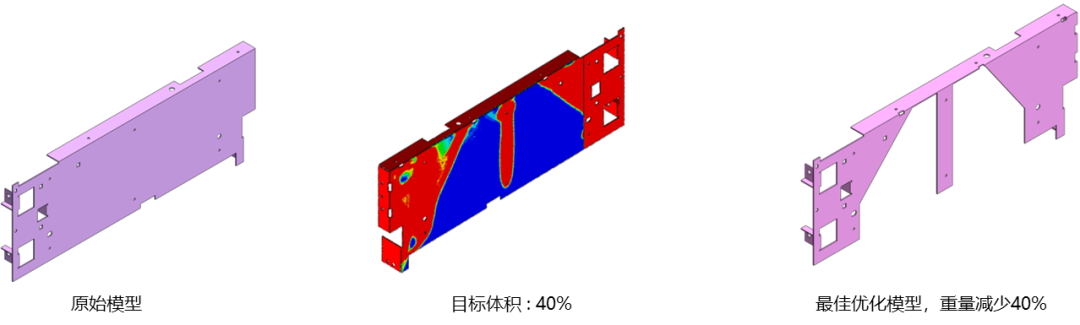

线性静态分析、模态分析、考虑到制造条件的拓扑优化分析

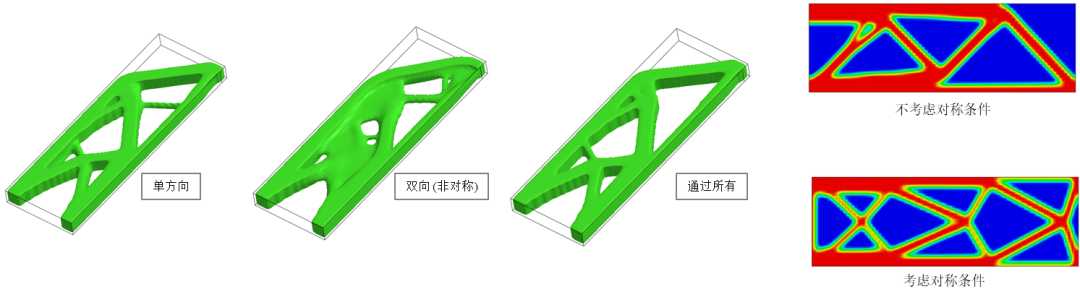

-可以考虑制造工艺条件

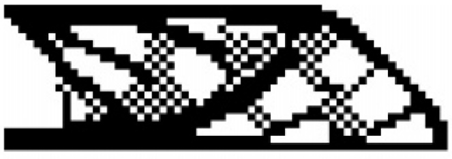

-可以考虑棋盘格效应

-可以设定设计约束/约束，例如应力，位移，体积，拉伸方向，对称条件等

midas MeshFree拓扑优化原理

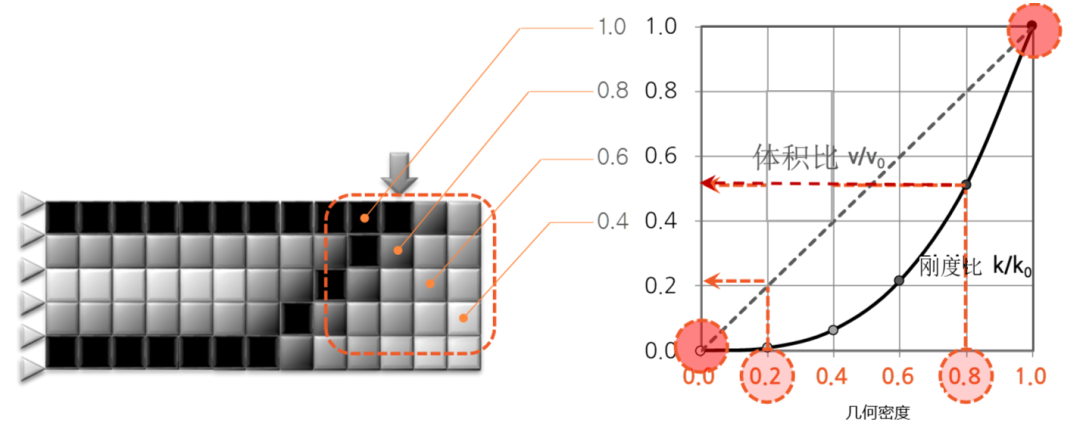

变密度法

变密度法将有限元模型设计空间的每个单元的“单元密度” 作为设计变量。同时，单元密度也是MeshFree中唯一的设计变量。单元密度同结构的材料参数有关，并取0~1之间的某个值，优化求解后单元密度为1（或靠近1）表示该单元位置处的材料很重要，需要保留；单元密度为0（或靠近0）表示该单元处的材料不重要，可以剔除，从而达到材料的高效利用，并实现轻量化设计。因此，如果确定了所有单元的几何密度(0到1) ，则确定了整体的材料布局。

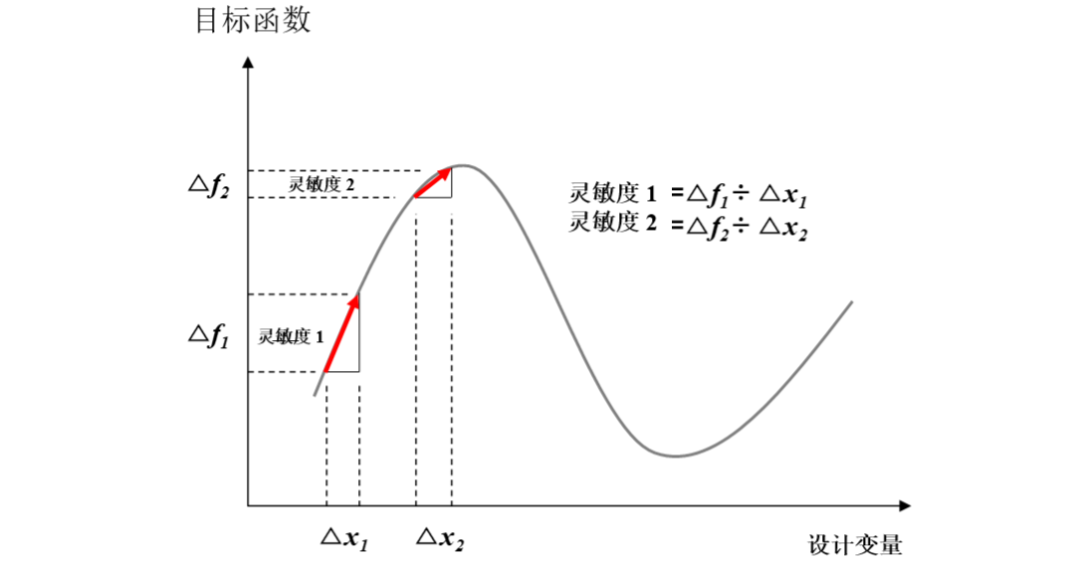

灵敏度

在尝试通过修改设计变量来确定有效设计时，首先要检查的是灵敏度。例如，如果，当尺寸（设计变量）从1变到3时，目标特征值（目标函数）从5HZ增加到9HZ，将特征值提高到大于9，灵敏度值为(9- 5)÷(3-1) = 2，这意味着尺寸将增加到大于3.相反，将特征值减少到小于5，灵敏度值 (5-9)÷(3-1) = -2 ，这意味着尺寸将减小到小于1。换句话说，灵敏度是目标函数变化量与设计变量变化量的比值，它是更改设计变量的标准。
